高集成度的四通道LIN主控收发器，配备1.8V VIO
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

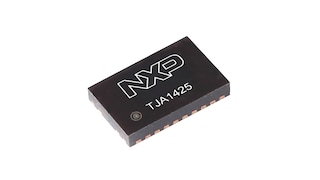

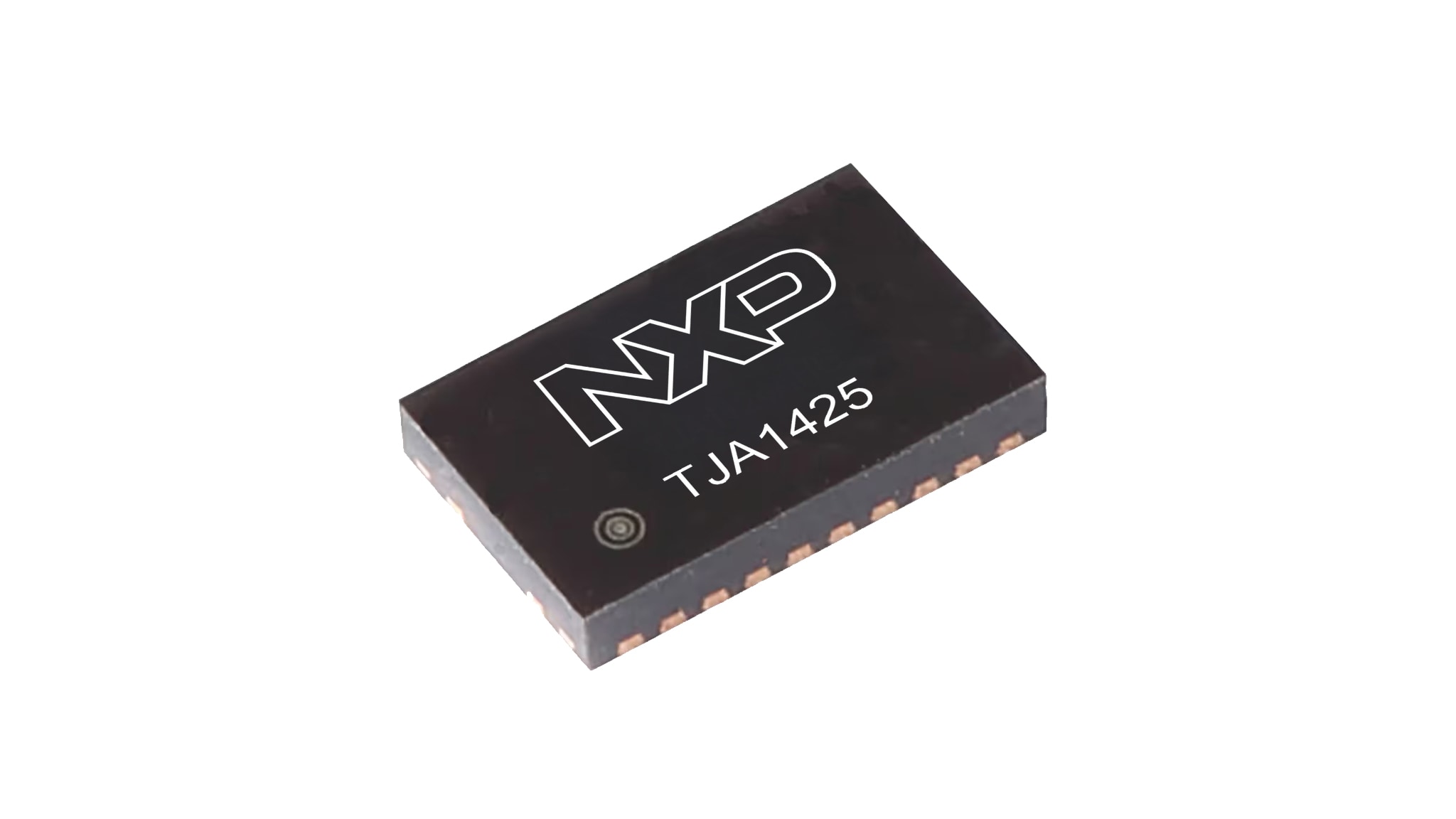

TJA1425是一个4通道本地互连网(LIN)通道器件。在LIN网络中，它连接LIN主协议控制器和物理总线。4个通道中的每一个通道都包含一个LIN收发器和LIN主控终端。主要用于使用高达20kBd波特率的车载子网络，符合LIN 2.x、SAE J2602和ISO17987-4:2016 (12V)标准。TJA1425与TJA1124引脚对引脚兼容。
TJA1425不仅支持TJA1124的全部功能，还根据最新的IEC与SAE标准优化了EMC和ESD性能，同时配备1.8V IO，可支持高端MCU，并具备MCU超时故障安全功能，有效降低功耗。
低功耗模式下，功耗非常低。然而，仍可通过引脚SLP或SLP_N以及LIN1至LIN4唤醒TJA1425。
产品详情
特性
- 一个封装中有4个LIN主通道：
- LIN收发器符合ISO17987/LIN 2.x/SAE J2602
- LIN主终端，由一个二极管和一个上拉电阻组成
- 低功耗模式下电流消耗非常低，通过SLP/SLP_N或LIN引脚唤醒
- 通过INHN输出控制外部稳压器的选项
- VIO输入允许直接连接1.8V、3.3V和5V微控制器
- MCU超时功能
- K线兼容
- 与TJA1124引脚对引脚兼容
- 无引脚DHVQFN24封装(3.5mm×5.5mm)，具有更强的自动光学检测(AOI)能力。
