MCX N23x高度集成的MCU，具有片上加速器、智能外设和高级安全功能
MCX N23x基于高性能Arm®Cortex®-M33内核，运行频率高达150MHz，具有1MB闪存、352KB ECC RAM和SmartDMA。该器件在成本、内存和系统性能等方面进行了优化，并提供了单核选项，可将工作负载高效地分配到模拟和数字外设上。
MCXN23x上的EdgeLock安全区域是一个独立的片上硬件安全子系统，具有自己的专用安全内核、内部ROM和安全RAM，支持先进的侧通道攻击弹性对称和非对称加密加速器，以及用于安全服务的哈希功能。
MCXN23x器件由MCUXpresso Developer Experience支持，可优化、简化和帮助加速嵌入式系统开发。
产品详情
特性
内核平台
- Arm® Cortex®-M33 @150MHz
处理加速器
- SmartDMA（用于并行摄像头接口和键盘扫描等应用的协处理器）
存储器
- 高达1MB（两个512KB块）的片上闪存
- 支持Flash交换和写入时读取
- 带有16KB RAM的缓存引擎
- 高达352KB的RAM，可配置为带ECC的288KB存储器（支持单比特校正双比特检测）
- 4个8KB ECC RAM即使在VBAT模式下也可以工作
- 内置安全引导加载程序的256kB ROM
外设
- 模拟
- 两个16位ADC，支持4个并行转换
- 每个ADC可用作两个单端输入ADC，或者一个差分输入ADC
- 16位模式下最高2Msps，12位模式下最高3.15Msps
- 多达61个ADC输入通道（取决于封装）
- 每个ADC一个集成温度传感器
- 两个高速比较器，带有11个输入引脚和8位DAC作为内部参考
- 两个CMP即使在深度掉电模式下也能正常工作
- 高精度参考电压源，精度为±2mV误差，温度漂移为15ppm/℃。
- 定时器
- 5个32位标准通用异步定时器/计数器，最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件，以生成DMA请求。
- 低功耗定时器
- 频率测量定时器
- 多速率定时器
- 具有窗口功能的看门狗定时器
- 带日历的RTC
- 唤醒定时器
- Micro-Tick定时器(UTICK)
- 操作系统事件定时器
- 通信接口
- USB高速接口（主/从），带片上HS PHY
- 8个LP Flexcomm，每个都支持SPI、I2C、UART
- 两个FlexCAN，带FD
- 两个I3C
- 人机接口
- 1个FlexIO可编程接口，可作为各种串行和并行接口，包括但不限于显示驱动程序和摄像头接口
- 两个串行音频接口（SAI）
- 数字PDM麦克风
- 允许最多4个MEMS麦克风与PDM输出连接
- 高级电机控制
- 两个FlexPWM，每个有4个子模块，提供12个PWM输出（无Nanoedge模块）
- 两个正交解码器(QDC)
- 1个事件生成器（AND/OR/INVERT）模块，支持多达8个输出触发器
安全性
- EdgeLock®安全区域，核心配置
- 加密服务（包括AES-256、SHA-2、ECC NIST P-256、TRNG和密钥生成/派生）
- 具有密钥使用策略的安全密钥存储（保护平台完整性，制造和应用密钥）
- 设备唯一身份基于物理不可复制功能(PUF)
- 设备认证支持设备标识符组合引擎(DICE)
- 安全连接和TLS支持
- 与恩智浦EdgeLock 2GO预集成的无线密钥管理
- EdgeLock®加速器（公钥加密）
- ROM中不可变的安全启动代码
- 双重安全启动模式（非对称模式和快速后量子安全对称模式）
- 支持安全固件更新
- 设备生命周期管理包括安全认证调试
- 高性能动态内存加密，具有外部闪存附加认证
- 受保护的闪存区域(PFR)
- 安全监测
- 两个代码看门狗
- 入侵和篡改响应控制器(ITRC)
- 6个主动和被动篡改引脚检测
- 电压、温度、光和时钟篡改检测
- 电压故障检测
- 不可信工厂中的安全制造和IP盗窃防护
- Arm TrustZone®for Cortex®-M
封装
- VFBGA184 (9x9mm)和HLQFP100 (14x14mm)
MCUXpresso Developer Experience（MCUXpresso开发人员体验）
- MCUXpresso生态合作体系支持
- IDE选项的选择
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件(SDK)
- 支持Zephyr实时操作系统(RTOS)
相关产品
MCX N94x/54x高度集成的多核MCU，具有片上加速器、智能外设和高级安全功能
汽车应用的安全迷你CAN FD SBC符合ASIL B标准
MCX A14x/15x MCU搭载Arm® Cortex® M33内核，提供可扩展的设备选项、低功耗和智能外设
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
1-10 / 44 文件
紧凑列表
勘误表 (1)
-
MCXN23x_0P21K[MCXN23x_0P21K]
参考手册 (2)
-
MCX N23x Security Reference Manual[MCXN23xSRM]
-
MCX N23x Reference Manual[MCXN23xRM]
应用笔记 (30)
-
Ease CRA Compliance with MCX N[AN14687]
-
General MCU PWM DAC Application[AN14520]
-
Recovery Boot from IFR0 for MCX Nx4x[AN14248]
-
Secure Boot on MCX Nx4x[AN14148]
-
MCX Nx4x Debug Authentication[AN14162]
-
在MCXN236上实现USB转I2C的演示[AN14565]
-
基于MCX N23x的双向USB音频主机[AN14546]
-
如何在MCX N236上实现USB转I3C的演示方案[AN14434]
-
在MCX N系列MCU上使用SmartDMA进行按键扫描[AN14184]
-
Low power implementation on MCXN236[AN14317]
-
在MCX N系列MCU上使用SmartDMA进行图形处理[AN14172]
-
灵活脉冲宽度调制器（FlexPWM）在MCX N系列上的使用[AN14196]
-
使用QDC/ENC/Quad Timer等外设计算正交编码器的角度和速度[AN14254]
-
MCX N系列上的内部参考时钟（IRC）调校功能[AN14167]
-
MCX N系列的闪存交换功能[AN14145]
-
MCX N23x Estimated Power-on Hours[AN14273]
-
MCXNx4x/Nx3x上的DCDC转换器的使用[AN14185]
-
如何在MCXN MCU上用SmartDMA实现摄像头接口[AN14191]
-
使用FlexIO模拟Quad SPI主设备[AN14175]
-
MCX N系列上的CANopen引导加载程序[AN14146]
应用笔记软件 (7)
-
Application Note Software for AN14175[AN14175SW]
-
Application Note Software for AN14248[AN14248SW]
-
Application Note Software for AN14407[AN14407SW]
-
Application Note Software for AN14184[AN14184SW]
-
Application Note Software for AN14317[AN14317SW]
-
Application Note Software for AN14191[AN14191SW]
-
Application note software for AN14196[AN14196SW]
数据手册 (1)
-
MCXN23x Data Sheet[MCXN23x]
用户手册 (1)
-

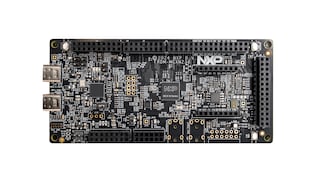

FRDM-MCXN236 Board User Manual[UM12041]
