VR249工业安全应用高压PMIC评估板

KITVR249AEEVM 全新
正常供应

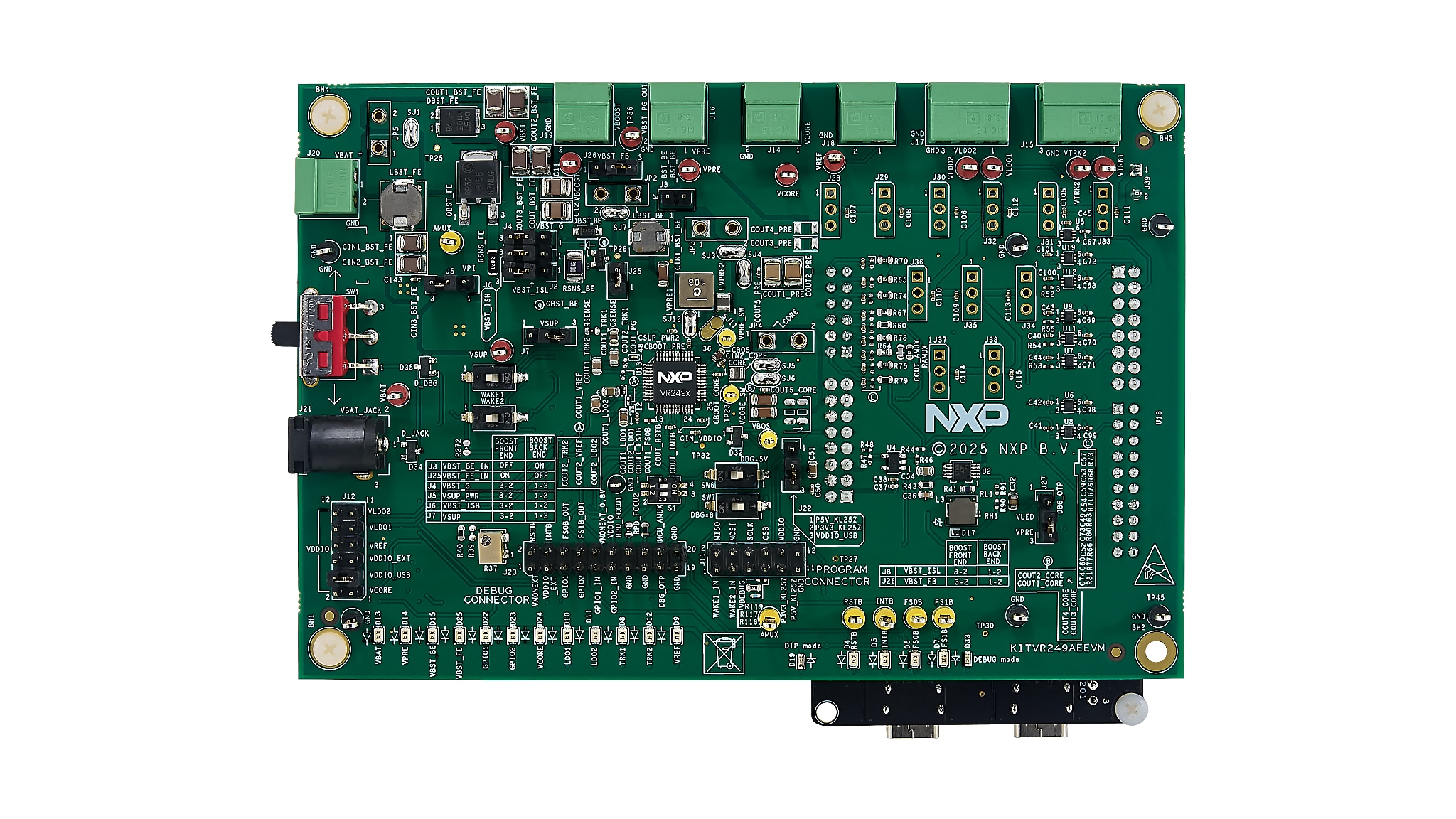

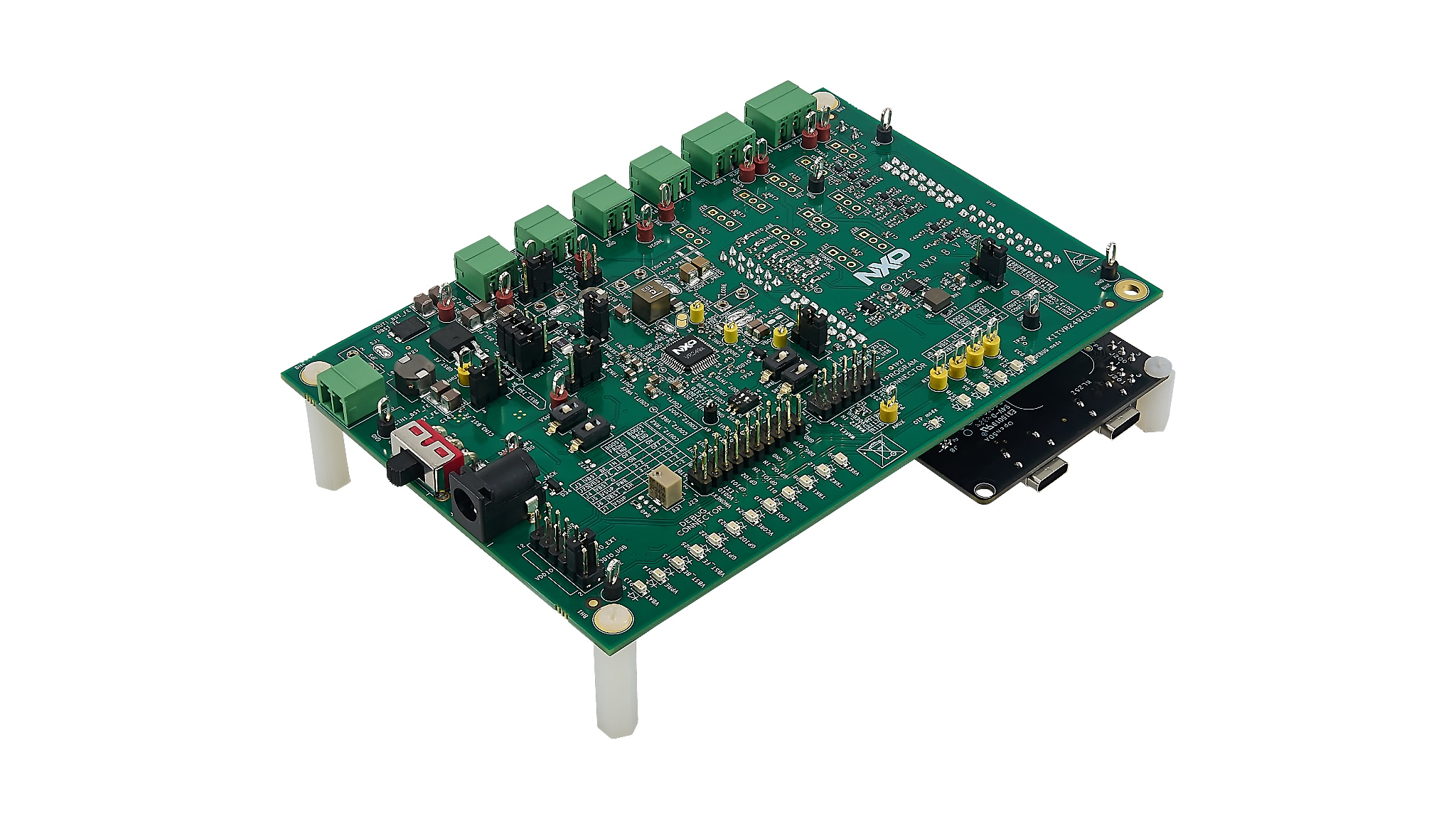

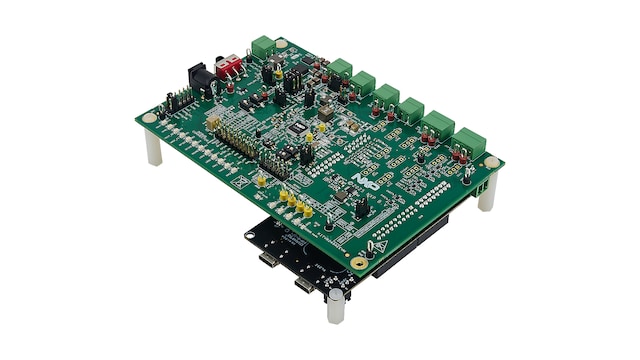

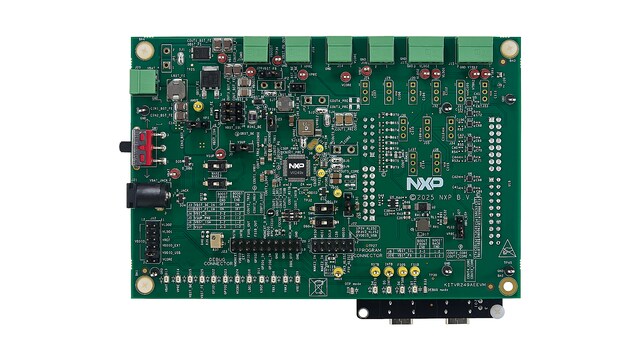

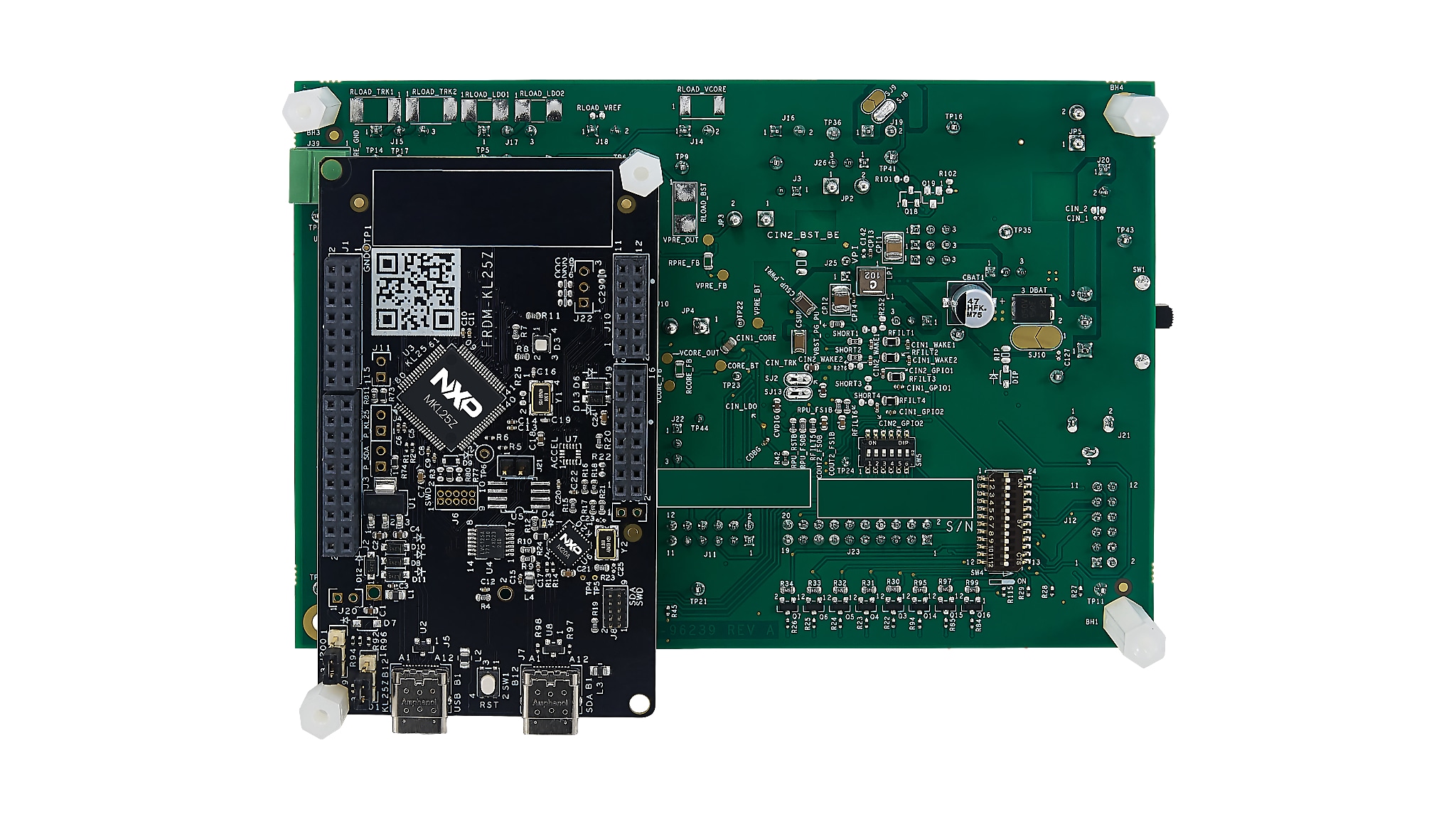

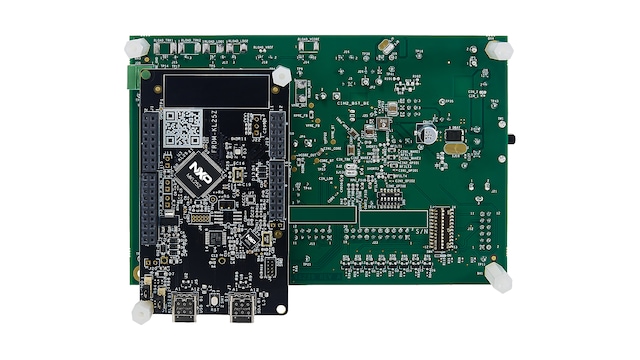

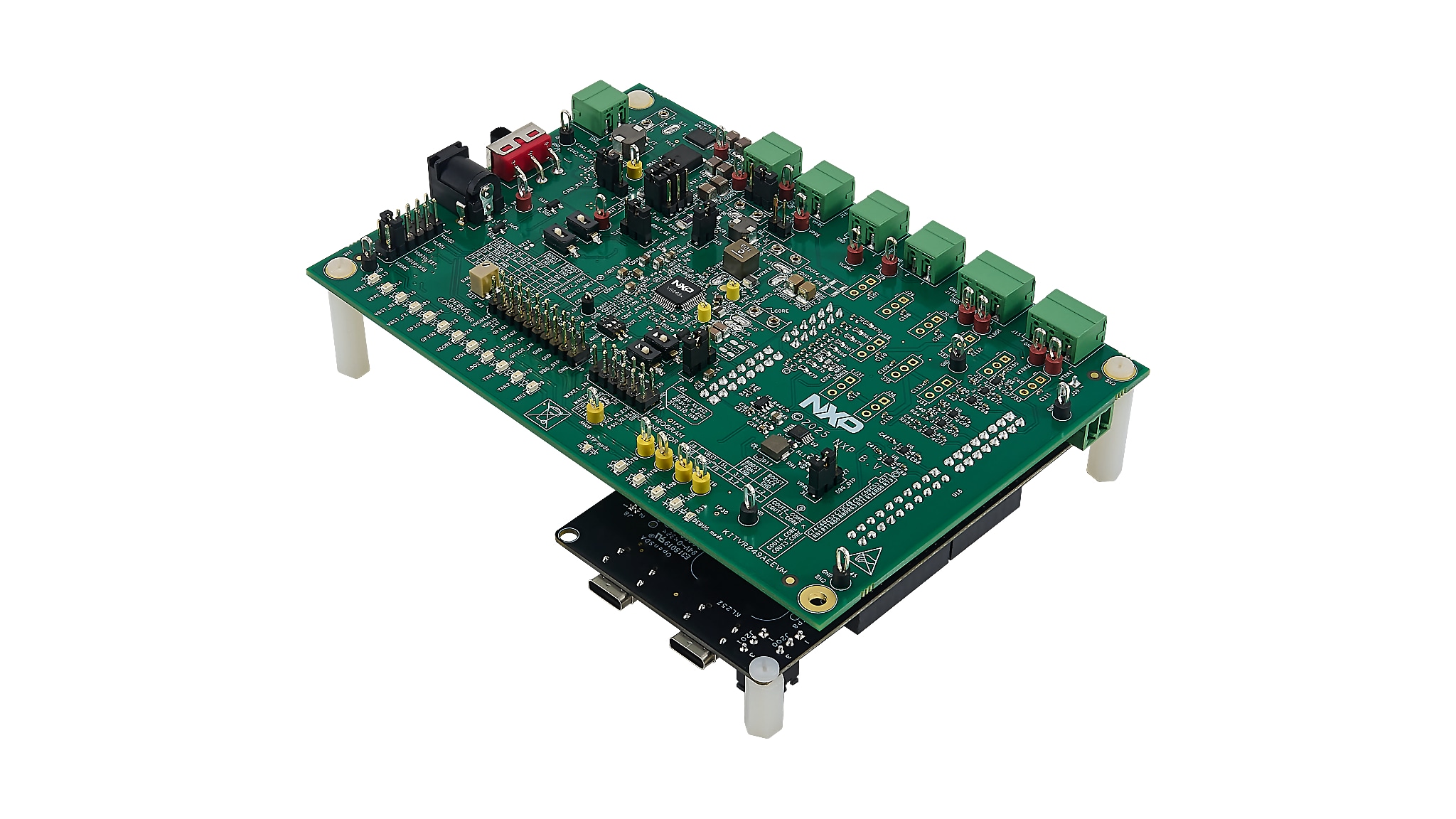

点击图片以展开

KITVR249AEEVM可用于评估、配置和开发VR249系列高压电源管理集成电路(PMIC)，该系列专为24V工业应用而设计。该板可在独立模式下运行，也可通过其USB接口进行控制，所有串行外设接口(SPI)命令均使用恩智浦直观的图形用户界面(GUI)软件进行管理。

板上安装了超集VR249器件，可对整个VR249系列进行全面评估。板上焊接的VR249x集成电路(IC)支持一次性熔断，也可在模拟模式下使用，在最终编程前按需测试和验证任意数量的配置设置。

框图

KITVR249AEEVM

KITVR249AEEVM Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

MCX E系列微控制器

  • MCX-E24: MCX E24: Reliability and Safety Focused MCU
  • MCX-E31: MCX E31：稳健的5V MCU，适用于安全、可靠的工业自动化

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

电源管理

12V/24V/48V SBC解决方案

  • VR249X: 24V Vin PMIC通过了SIL 2安全认证，适用于工业应用中的低功耗MCU

特性

连接

  • FRDM-KL25Z MCU通过USB接口连接至软件GUI，以访问SPI总线、输入/输出(I/O)、安全输出、调试模式、模拟多路复用器(AMUX)和稳压器
  • 用于寄存器访问、OTP仿真和熔丝编程的USB连接

电源管理

  • 电池电压(VBAT)电源连接器(插孔和Phoenix)
  • 预稳压器电压(VPRE)输出：3.3V至6.5V，电流达1.5A
  • VBOOST以独立模式或前端拓扑支持电池启动配置文件
  • 核心电压(VCORE)输出：0.8V至3.3V，电流达1.6A
  • 低压差稳压器(LDO)输出LDO1和LDO2，3.3V或5.0V，电流达400mA
  • 跟踪稳压器(VTRK)输出VTRK1和VTRK2，3.3V或5.0V，电流达150mA
  • VREF高精度稳压器，用于为外部模数转换器(ADC)提供参考电压

通用规格

  • 故障安全输出(FSO) FS0B和FS1B外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 连接器支持轻松访问数字信号

组件

  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻

购买选项

KITVR249AEEVM-Image

点击展开

KITVR249AEEVM
正常供应

VR249 High-Voltage PMIC Board for Industrial Safety Evaluation.

    $440.00 USD
