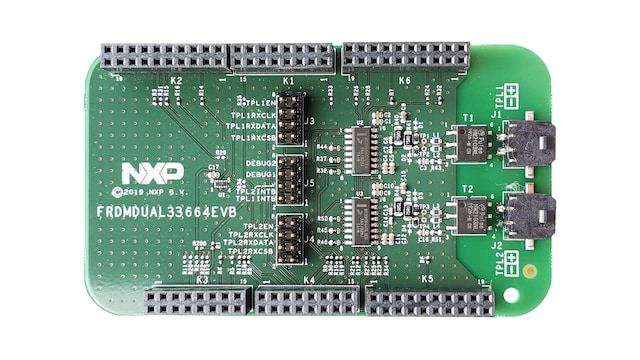

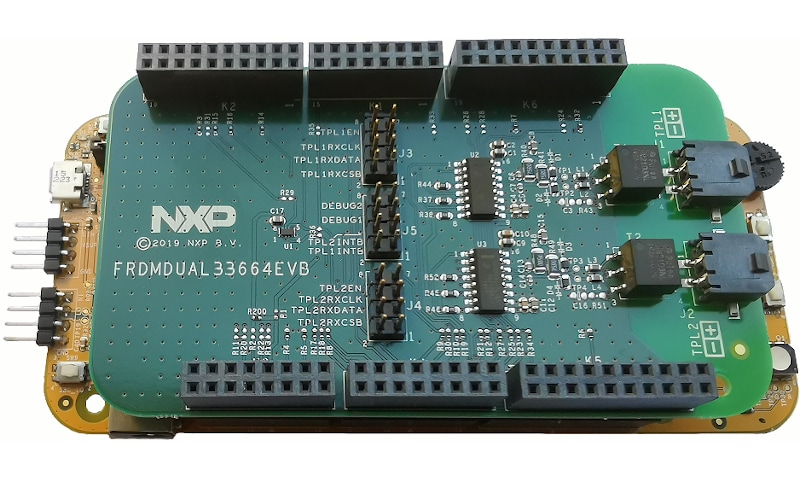

MC33664ATL隔离网络高速收发器评估板

FRDMDUAL33664EVB 正常供应

滚动图片以放大

该评估板采用MC33664ATL。MC33664ATL是一款收发器物理层变压器驱动器，旨在帮助您将微控制器连接到高速隔离通信网络。MCU SPI数据直接转换为脉冲位，并传输至总线网络。

从设备响应消息采用相同的结构将脉冲位信息发送至MC33664ATL。这些信息随后会转换为SPI位流，并发送到MCU。

该EVB与MC3377x电池控制器配套工作。MC3377x是汽车锂电池控制器IC，适用于混合动力(HEV)和电动汽车(EV)，以及储能系统(ESS)和不可中断电源(UPS)等工业应用。

支持的器件

电池管理

电池通信IC

  • MC33664: 隔离网络高速收发器

电芯控制器

  • MC33771C: 14通道锂离子电池单元控制器集成电路
  • MC33772B: 6通道锂离子电池控制器IC
  • MC33771B: 14通道锂离子电池控制器IC

功能

连接

  • 单链、双链或环回操作
  • 2.0 Mbit/s隔离网络通信速率
  • 双SPI架构，用于消息确认

电源管理

  • 3.3 V和5.0 V兼容逻辑阈值
  • 低睡眠模式电流，带自动总线唤醒功能
  • 低辐射排放

购买选项

FRDMDUAL33664EVB-Image

点击展开

  • FRDMDUAL33664EVB
    正常供应

  • Evaluation Board for MC33664ATL Isolated Network High-Speed Transceiver.

    • Kit Contains:

  • 套件包含

    • 完成组装和测试的评估板/模块，储存在防静电袋中
    • 快速入门指南
    • 20cm TPL总线电缆
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

    • Kit Contains:

  • 套件包含

    • 变压器物理层(TPL)，20厘米长的双绞线电缆
  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

    • Kit Contains:

  • 套件包含

    • 变压器物理层(TPL)，50厘米长的双绞线电缆
  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
