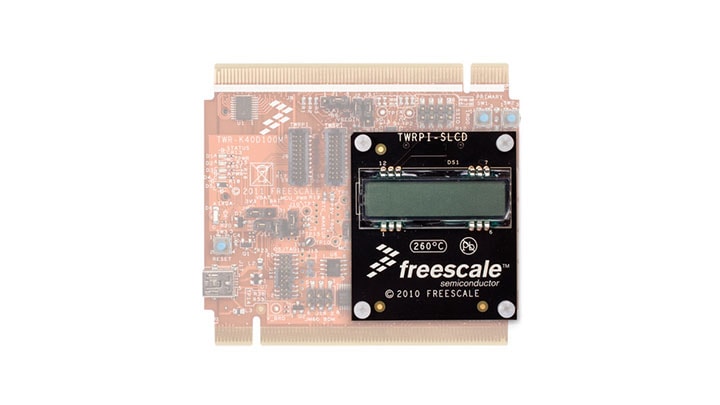

The TWR-K40D100M module is a development tool for the Kinetis^® K30 and K40 32-bit Arm^® Cortex^®-M4 MCUs and adds segment LCD and USB 2.0 on-the-go (OTG) functionality. 它拥有Kinetis低功耗MK40DX256VMD10 MCU，带USB 2.0全速OTG控制器和TWRPI-SLCD段式LCD塔式插件(TWRPI)。

TWR-K70F100M可作为独立的调试工具运行，也可作为部件与塔式系统开发平台结合使用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

K3x段式LCD

K30_100: Kinetis^® K30-100 MHz，混合信号集成微控制器(MCU)，基于Arm^® Cortex^®-M4内核

K4x USB和段式LCD

K40_100: Kinetis^® K40-100 MHz，混合信号集成微控制器(MCU)，基于Arm^® Cortex^®-M4内核

特征

微控制器

MK40DX256VMD10 MCU

100 MHz Arm Cortex-M4 core
512 KB total flash
SLCD
USB FS OTG
144 MAPBGA

数据连接

通用TWRPI插槽(塔式插件模块)
SD card socket and coin-cell battery holder

调试

开源JTAG (OSJTAG)集成电路

传感器

MMA8451Q 3轴加速度传感器
4个电容式触摸板

用户组件

4个由用户控制的状态LED
两个机械按钮
电位计

MCUXpresso软件与工具

购买选项

TWR-K40D100M
Tower System Development Board for Kinetis K30 and K40 MCUs.
- TWR-K40D100M模块包含：
  - 带有TWRPI-SLCD子卡的TWR-K40D100M MCU模块
  - 印刷版的快速入门指南
  - 线缆
- TWR-K40D100M-KIT完整套件包含：
  - TWR-K40D100M模块
  - TWR-SER串行模块
  - TWR-ELEV侧板模块

CNY718.18
数量为 1
- 供货状态: 缺货

Buy from NXP从代理商处购买

Distributor Name	区域	库存	盘存日期

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

设计资源

文档

快速参考文档类别.

2 文件

清除全部

^{快速参考指南}
TWR-K40D100M Tower^® System Module - Quick Start Guide亮点

PDF版本 2Dec 1, 2014627.8 KBK40D100MQSG英语
^简介
Kinetis K4x：带段式LCD和USB的Cortex-M4 MCU亮点

PDF版本 7156.8 KBKNTSK40FMLYFS中文, 英语

设计文件

3 设计文件

清除全部

^{印刷电路板与电路图}
TWRPI-SLCD Design Package

EXE版本 ANov 5, 20102.2 MBTWRPI-SLCD-PWB
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
TWR-K40D100M Design Package

EXE版本 0Apr 11, 20135.6 MBTWR-K40D100M-PWB
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{印刷电路板与电路图}
Tower^® K40D100M schematics

PDF版本 ANov 28, 2011223.0 KBTWR-K40D100M_SCH
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

5 软件文件

清除全部

^{BSP、驱动程序和中间件}
MCUXpresso SDK - SDK Builder亮点

EXTERNAL版本 1.0Mar 2, 2017MCUXPRESSO-SDK

下载
^{BSP、驱动程序和中间件}
MCUXpresso配置工具 - 引脚、时钟、外设亮点

下载选项
^{IDE与构建工具}
MCUXpresso集成开发环境(IDE)亮点

下载选项
可访问其他软件。查看我们的精选合作伙伴解决方案.
^{BSP、驱动程序和中间件}
MCUXpresso软件开发套件(SDK)

下载选项
^代码片段
Kinetis 100MHz Rev 2 Example Projects

ZIP版本 1.0May 23, 2013722.5 KBKINETIS512_V2_SC
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

请注意: 推荐在电脑端下载软件，体验更佳。

Kinetis K40 100 MHz低功耗MCU塔式系统模块
