产品详情

支持的器件

处理器和微控制器

32位56F8xxxx系列

MC56F84xxx: 数字信号控制器

通用负载开关

预驱动器

MC33937: 3相场效应晶体管预驱动器

特征

微控制器

MC56F84789 DSC

数据连接

与塔式外设电路板相集成，包括TWR-MC-LV3PH模块
面向APMOTOR56F8000E电机控制板的电机控制板连接器
4个热敏电阻，提供到MC56F84789 DSC的单端或差分模拟输入
CAN收发器，接头和终端

电源管理

Preloaded with application demonstrating the ADC and an FIR filter application

MC56F84789 DSC控制9个LED灯
MC56F84789周围有易于接入的示波器探头，针对该器件的每个引脚。

购买选项

点击展开

套件包含

TWR-ELEV - 塔式系统侧板模块
TWR-MC-LV3PH - 塔式系统电机控制模块
- BLDC电机
- 电源
- 快速入门文档

$286.35 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

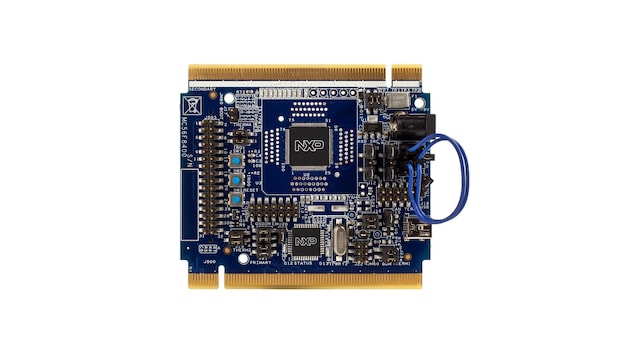

TWR-56F8400
正常供应

Tower System, DSC Module, MC56F84789, Motor Control, Power Control.

套件包含

带有MC56F8476数字信号控制器的TWR-56F840电路板
所需的线缆
包含IDE软件、培训资料和附件的DVD
快速入门指南

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
