Kinetis KW40Z/30Z/20Z MCU的FRDM开发平台快速入门

在FRDM-KW40Z上构建并运行无线连接示例演示

浏览连接示例代码

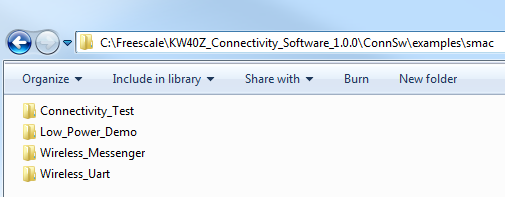

转到“examples\smac”文件夹，查看应用演示：

\KW40Z_Connectivity_Software_\ConnSw\examples\smac

如果您对运行板自带的预编程连接测试应用感兴趣，请查看下面的章节。

连接测试应用

连接测试应用是一个基于SMAC的演示应用，可为用户提供一些测试方式，测试基本的发射-接收功能以及基于ASP和SMAC API的多种先进的测试功能。

配置

采用大部分应用菜单上提供的快捷键进行运行时配置。菜单或测试将根据应用的设置更改其操作行为。

连接测试快捷键菜单：

• 't'——在PER和Range测试中，调出发射器的配置菜单。
• 'r'——在PER和Range测试中，调出接收器的配置菜单。
• 'q'——递增通道号。 [11-26]
• 'w'——递减通道号。 [11-26]
• 'a'——递增输出功率值。
• 's'——递减输出功率值。
• 'n'——递增有效载荷的长度(用于PER TX和传输控制)。
• 'm'：递减有效载荷的长度(用于PER TX和传输控制)。
• 'k'——递增载波侦听测试的CCA阈值。
• 'l'——递减载波侦听测试的CCA阈值。

应用范围

连接测试应用有四个主要功能：

1. 连续测试：您可以测试收发器的射频性能，确保基本的发射器和接收器功能。测试模式应用是一系列模式，包括以下测试：
2. 误包率(PER)：此菜单需要通过'r'或't'快捷键调出。需要两个板来运行此测试，一个板应设置为接收，另一个设置为发射。
3. Range测试：此菜单需要通过'r'或't'快捷键调出。需要两个板运行此测试；只有通过用户干预才能开始和停止测试；测试执行过程中，它将为接收的每个数据包显示链路质量。
4. 载波侦听和传输控制：本菜单允许用户在两项测试之间进行选择：
   1. 载波侦听测试持续执行ED，直到ED值高于CCA阈值，然后发射含有伪随机数据的数据包，使用'n'和'm'快捷键配置有效载荷大小。
   2. 传输控制测试显示大量数据包的选择菜单(与PER TX测试中的一致)，然后提示用户输入数据包间延迟。随后，此应用将开始发送带有选定数据包间延迟的选定数量的数据包，将伪随机数据用于大小通过'n'和'm'快捷键配置的有效载荷。

如需了解如何运行连接测试应用的更多详细信息，请参阅《SMAC演示应用用户指南》。

构建、运行并调试无线连接示例

使用以下指南，了解如何采用恩智浦提供的无线连接协议栈构建并调试示例应用。

SMAC QSG

下载PDF

这些步骤将展示如何：

1. 构建应用演示所需的平台库。

2. 构建演示应用。

3. 下载并运行演示应用

以下所用示例用于SMAC连接测试演示，但这些步骤也适用于任何无线连接演示应用。

构建平台库

1. 打开"Connectivity_Test.eww" IAR工作区。

   \KW40Z_Connectivity_Software_\ConnSw\examples\smac\connectivity_Test\frdmkw40z\FreeRTOS\build\iar\Connectivity_Test.eww

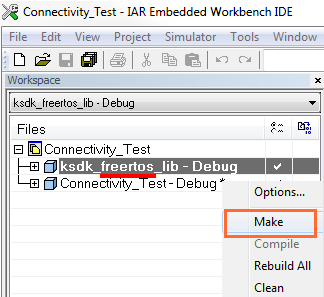

2. 该工作区打开后，将显示一些项目：一个用于KSDK平台库，一个用于演示应用。右击SDK项目并点击“Make”，构建所有需要的KSDK库。



构建应用演示

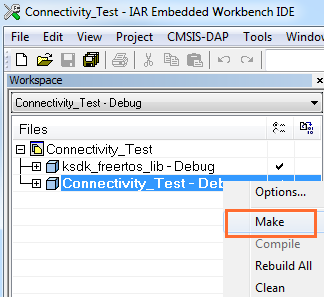

1. 选择并构建“Connectivity_Test - Debug”项目。



   注：如选择另一个项目，请勿忘记为该项目构建所需的KSDK库。

下载并运行应用演示

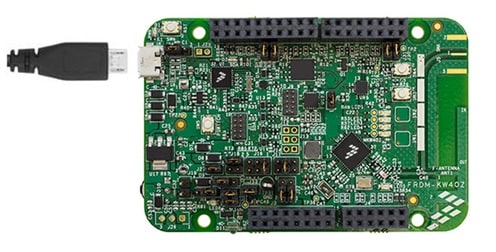

1. 将FRDM-KW40Z板连接至PC

2. 右击“Connectivity_Test – Debug”项目并选择"Set as Active (设置为活动)"

3. 点击“Download and Debug”(下载和调试)图标，烧写该板。



4. 打开终端仿真器程序，并打开与FRDM-KW40Z COM端口的会话。采用以下设置配置终端：

   • 波特率为115200
   • 无奇偶校验位
   • 数据位为8
   • 停止位为1

5. 按下"Go"按钮。



6. 串行终端中将显示如下输出。



   如未显示此输出，请验证您的终端设置和连接。

7. 现在拔出第一个板，并插入另一个FRDM-KW40Z。

8. 使用上述步骤，将相同的连接测试固件烧写到第二个FRDM-KW40Z上。

9. 关闭所有打开的终端窗口，然后重启这两个板，将这两个板插入到计算机中，为每个板打开终端窗口。

10. 点击每个板的复位按钮，启动每个板的连接测试选项。

11. 参见\KW40Z_Connectivity_Software_\ConnSw\doc\MKW40ZSMACDAUG.pdf - "KW40Z Simple Media AccessController (SMAC) Demonstration Applications"文档，了解如何运行所有演示应用。

在FRDM-KW40Z上构建并运行无线连接示例演示

浏览连接示例代码

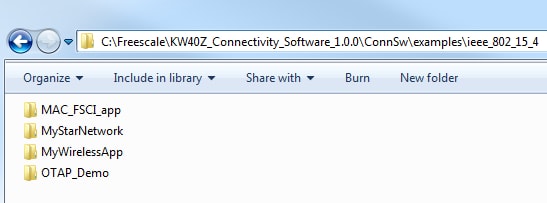

转到"examples\ieee_802_15_4"文件夹，查看应用演示：

\KW40Z_Connectivity_Software_\ConnSw\examples\ieee_802_15_4

如果您对运行板自带的预编程连接测试应用感兴趣，请查看下面的章节。

连接测试应用

连接测试应用是一个基于SMAC的演示应用，可为用户提供一些测试方式，测试基本的发射-接收功能以及基于ASP和SMAC API的多种先进的测试功能。

配置

采用大部分应用菜单上提供的快捷键进行运行时配置。菜单或测试将根据应用的设置更改其操作行为。

连接测试快捷键菜单：

• 't'——在PER和Range测试中，调出发射器的配置菜单。
• 'r'——在PER和Range测试中，调出接收器的配置菜单。
• 'q'——递增通道号。 [11-26]
• 'w'——递减通道号。 [11-26]
• 'a'——递增输出功率值。
• 's'——递减输出功率值。
• 'n'——递增有效载荷的长度(用于PER TX和传输控制)。
• 'm'：递减有效载荷的长度(用于PER TX和传输控制)。
• 'k'——递增载波侦听测试的CCA阈值。
• 'l'——递减载波侦听测试的CCA阈值。

应用范围

连接测试应用有四个主要功能：

1. 连续测试：您可以测试收发器的射频性能，确保基本的发射器和接收器功能。测试模式应用是一系列模式，包括以下测试：
2. 误包率(PER)：此菜单需要通过'r'或't'快捷键调出。需要两个板来运行此测试，一个板应设置为接收，另一个设置为发射。
3. Range测试：此菜单需要通过'r'或't'快捷键调出。需要两个板运行此测试；只有通过用户干预才能开始和停止测试；测试执行过程中，它将为接收的每个数据包显示链路质量。
4. 载波侦听和传输控制：本菜单允许用户在两项测试之间进行选择：
   1. 载波侦听测试持续执行ED，直到ED值高于CCA阈值，然后发射含有伪随机数据的数据包，使用'n'和'm'快捷键配置有效载荷大小。
   2. 传输控制测试显示大量数据包的选择菜单(与PER TX测试中的一致)，然后提示用户输入数据包间延迟。随后，此应用将开始发送带有选定数据包间延迟的选定数量的数据包，将伪随机数据用于大小通过'n'和'm'快捷键配置的有效载荷。

如需了解如何运行连接测试应用的更多详细信息，请参阅《SMAC演示应用用户指南》。

构建、运行并调试无线连接示例

使用以下指南，了解如何采用恩智浦提供的无线连接协议栈构建并调试示例应用。

IEEE 802.15.4

下载PDF

这些步骤将展示如何：

1. 构建应用演示所需的平台库。

2. 构建演示应用。

3. 下载并运行演示应用

下面所用的示例用于“MyWirelessApp”应用演示(协调器)，但这些步骤也适用于任何无线连接演示应用。

构建平台库

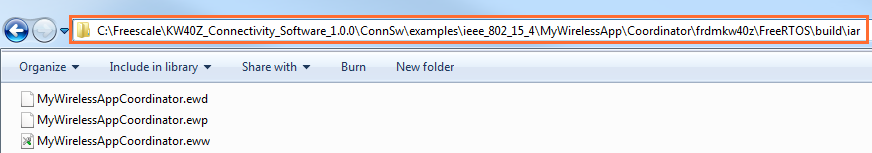

1. 打开"MyWirelessAppCoordinator.eww" IAR工作区。

   \KW40Z_Connectivity_Software_\ConnSw\examples\ieee_802_15_4\MyWirelessApp\Coordinator\frdmkw40z\FreeRTOS\build\iar\MyWirelessAppCoordinator.eww



2. 该工作区打开后，将显示一些项目：一个用于KSDK平台库，一个用于演示应用。右击SDK项目并点击“Make”，构建所有需要的KSDK库。



构建应用演示

1. 选择并构建“MyWirelessAppCoordinator – Debug”项目。



   注：如选择另一个项目，请勿忘记为该项目构建所需的KSDK库。

下载并运行应用演示

1. 将FRDM-KW40Z板连接至PC

2. 右击“MyWirelessAppCoordinator - Debug”项目并选择"Set as Active (设置为活动)"

3. 点击“Download and Debug”(下载和调试)图标，烧写该板。



4. 打开终端仿真器程序，并打开与FRDM-KW40Z COM端口的会话。采用以下设置配置终端：

   • 波特率为115200
   • 无奇偶校验位
   • 数据位为8
   • 停止位为1

5. 按下"Go"按钮。

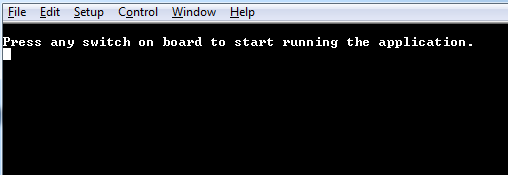

6. 串行终端中将显示如下输出。



   如未显示此输出，请验证您的终端设置和连接。

7. 现在拔出第一个板，并插入另一个FRDM-KW40Z。

8. 使用上述步骤，将“MyWirelessApp” End Device演示应用烧写到第二个FRDM-KW40Z上，该演示应用位于

   \KW40Z_Connectivity_Software_\ConnSw\examples\ieee_802_15_4\MyWirelessApp\EndDevice\frdmkw40z\FreeRTOS\build\iar\MyWirelessAppEndDevice.eww

9. 关闭所有打开的终端窗口，然后重启这两个板，将这两个板插入到计算机中，为每个板打开终端窗口。

10. 在协调器板上，按下SW3或SW4，然后在烧写了End Device应用的板上，按下SW3或SW4，等待它们连接。

11. 连接后，在任何一个板的终端中输入内容，即可在另一块板上看到文本打印输出。

12. 参见 \KW40Z_Connectivity_Software_\ConnSw\doc\802154MPDAUG.pdf - "NXP 802.15.4 Media Access Controller (MAC) Demo Applications"文档，了解如何运行所有演示应用。

在FRDM-KW40Z上构建并运行无线连接示例演示

浏览连接示例代码

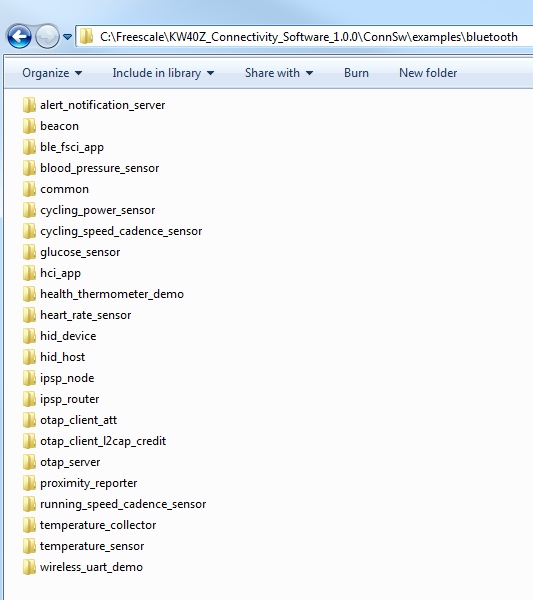

转到"examples\bluetooth"文件夹，查看应用演示：

\KW40Z_Connectivity_Software_\ConnSw\examples\bluetooth

如果您对运行板自带的预编程连接测试应用感兴趣，请查看下面的章节。

连接测试应用

连接测试应用是一个基于SMAC的演示应用，可为用户提供一些测试方式，测试基本的发射-接收功能以及基于ASP和SMAC API的多种先进的测试功能。

配置

采用大部分应用菜单上提供的快捷键进行运行时配置。菜单或测试将根据应用的设置更改其操作行为。

连接测试快捷键菜单：

• 't'——在PER和Range测试中，调出发射器的配置菜单。
• 'r'——在PER和Range测试中，调出接收器的配置菜单。
• 'q'——递增通道号。 [11-26]
• 'w'——递减通道号。 [11-26]
• 'a'——递增输出功率值。
• 's'——递减输出功率值。
• 'n'——递增有效载荷的长度(用于PER TX和传输控制)。
• 'm'：递减有效载荷的长度(用于PER TX和传输控制)。
• 'k'——递增载波侦听测试的CCA阈值。
• 'l'——递减载波侦听测试的CCA阈值。

应用范围

连接测试应用有四个主要功能：

1. 连续测试：您可以测试收发器的射频性能，确保基本的发射器和接收器功能。测试模式应用是一系列模式，包括以下测试：
2. 误包率(PER)：此菜单需要通过'r'或't'快捷键调出。需要两个板来运行此测试，一个板应设置为接收，另一个设置为发射。
3. Range测试：此菜单需要通过'r'或't'快捷键调出。需要两个板运行此测试；只有通过用户干预才能开始和停止测试；测试执行过程中，它将为接收的每个数据包显示链路质量。
4. 载波侦听和传输控制：本菜单允许用户在两项测试之间进行选择：
   1. 载波侦听测试持续执行ED，直到ED值高于CCA阈值，然后发射含有伪随机数据的数据包，使用'n'和'm'快捷键配置有效载荷大小。
   2. 传输控制测试显示大量数据包的选择菜单(与PER TX测试中的一致)，然后提示用户输入数据包间延迟。随后，此应用将开始发送带有选定数据包间延迟的选定数量的数据包，将伪随机数据用于大小通过'n'和'm'快捷键配置的有效载荷。

如需了解如何运行连接测试应用的更多详细信息，请参阅《SMAC演示应用用户指南》。

构建、运行并调试无线连接示例

使用以下指南，了解如何采用恩智浦提供的无线连接协议栈构建并调试示例应用。

Bluetooth Low Energy (BLE)

下载PDF

这些步骤将展示如何：

1. 构建应用演示所需的平台库。

2. 构建演示应用。

3. 下载并运行演示应用

下面所用的示例用于心率传感器演示，但这些步骤也适用于任何无线连接演示应用。

构建平台库

1. 打开"heart_rate_sensor.eww" IAR工作区。

   \KW40Z_Connectivity_Software_\bluetooth\heart_rate_sensor\frdmkw40z\FreeRTOS\build\iar\heart_rate_sensor.eww



2. 该工作区打开后，将显示一些项目：一个用于KSDK平台库，一个用于演示应用。右击SDK项目并点击“Make”，构建所有需要的KSDK库。



构建应用演示

1. 选择并构建“heart_rate_sensor - Debug”项目。



   注：如选择另一个项目，请勿忘记为该项目构建所需的KSDK库。

下载并运行应用演示

1. 将FRDM-KW40Z板连接至PC

2. 右击“heart_rate_sensor - Debug”项目并选择"Set as Active" (设置为活动)

3. 点击“Download and Debug”(下载和调试)图标，烧写该板。



4. 按下“Stop Debugging”(停止调试)按钮。



5. 拔下USB线并再次将其插入PC。

6. 在将固件烧写到FRDM-KW40Z中后，继续按照说明进行操作，安装Kinetis BLE工具箱手机应用并运行此演示。也请参见\KW40Z_Connectivity_Software_\ConnSw\doc\BLEDAUG.pdf - "Bluetooth Low Energy (BLE) Demo Applications User's Guide"文档，了解如何运行所有演示应用。

如何使用BLE连接演示？

Kinetis BLE工具箱配有作为BLE中央设备的移动应用。借助Kinetis BLE工具箱，可以使用KW40Z连接软件提供的不同传感器应用。

安装Kinetis BLE工具箱后，按照以下步骤，了解如何配置和使用Kinetis BLE工具箱应用和无线连接固件。

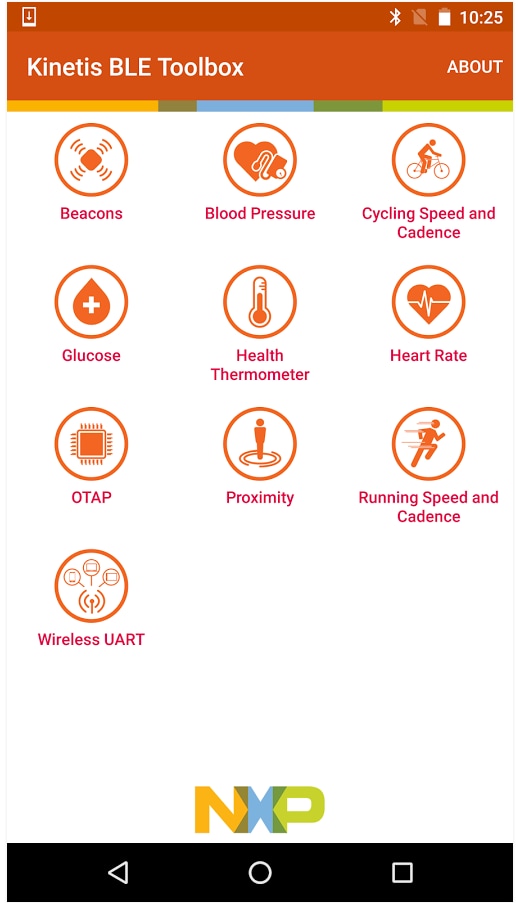

1. 确保智能手机的Bluetooth无线模块已启用，然后打开智能手机上的Kinetis BLE工具箱应用。

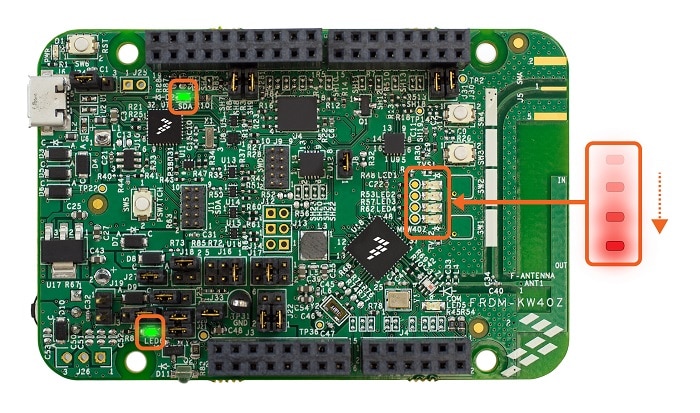

2. 在FRDM-KW40Z上，按下SW4按钮。这会使板进入广播/可发现模式，此时LED1会亮起，指示此状态。

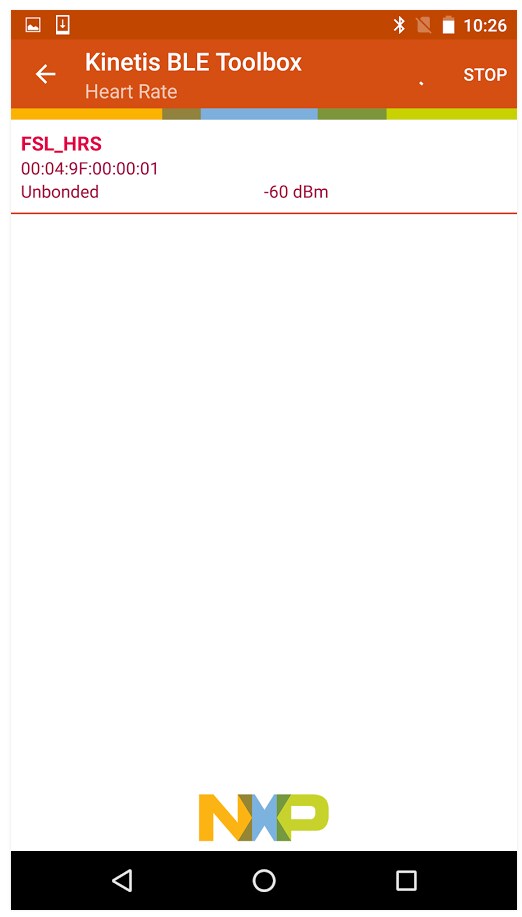

3. 在手机的Kinetis BLE工具箱应用中，它将检测到FRDM-KW40Z为"FSL_BLE_HRS"。
4. 在Kinetis BLE工具箱应用中，选择恩智浦心率传感器按钮，连接至FRDM-K40Z。

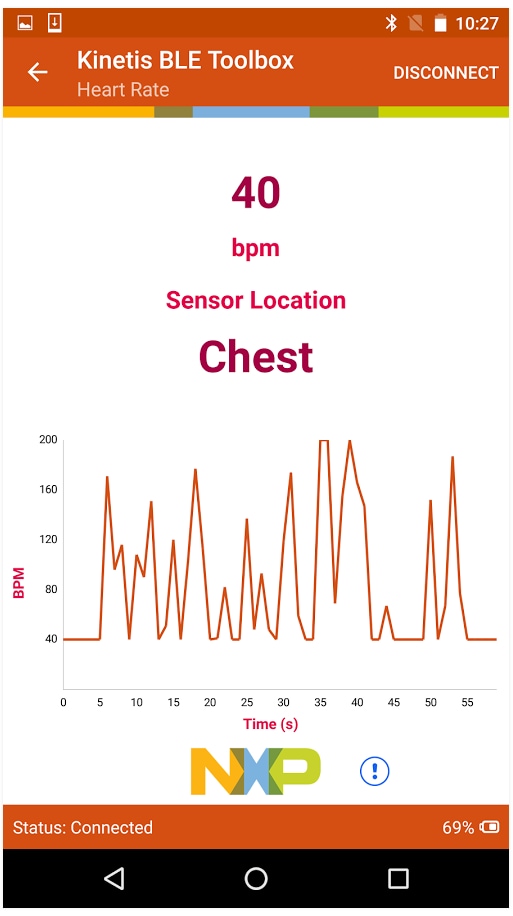

5. Kinetis BLE工具箱心率应用将显示从FRDM-KW40Z上运行的心率传感器固件接收的数据。

在FRDM-KW40Z上构建并运行无线连接示例演示

浏览连接示例代码

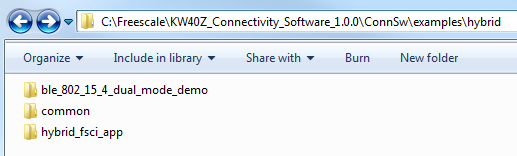

转到"examples\hybrid"文件夹，查看应用演示：

\KW40Z_Connectivity_Software_\ConnSw\examples\hybrid

如果您对运行板自带的预编程连接测试应用感兴趣，请查看下面的章节。

连接测试应用

连接测试应用是一个基于SMAC的演示应用，可为用户提供一些测试方式，测试基本的发射-接收功能以及基于ASP和SMAC API的多种先进的测试功能。

配置

采用大部分应用菜单上提供的快捷键进行运行时配置。菜单或测试将根据应用的设置更改其操作行为

连接测试快捷键菜单：

• 't'——在PER和Range测试中，调出发射器的配置菜单。
• 'r'——在PER和Range测试中，调出接收器的配置菜单。
• 'q'——递增通道号。 [11-26]
• 'w'——递减通道号。 [11-26]
• 'a'——递增输出功率值。
• 's'——递减输出功率值。
• 'n'——递增有效载荷的长度(用于PER TX和传输控制)。
• 'm'：递减有效载荷的长度(用于PER TX和传输控制)。
• 'k'——递增载波侦听测试的CCA阈值。
• 'l'——递减载波侦听测试的CCA阈值。

应用范围

连接测试应用有四个主要功能：

1. 连续测试：您可以测试收发器的射频性能，确保基本的发射器和接收器功能。测试模式应用是一系列模式，包括以下测试：
2. 误包率(PER)：此菜单需要通过'r'或't'快捷键调出。需要两个板来运行此测试，一个板应设置为接收，另一个设置为发射。
3. Range测试：此菜单需要通过'r'或't'快捷键调出。需要两个板运行此测试；只有通过用户干预才能开始和停止测试；测试执行过程中，它将为接收的每个数据包显示链路质量。
4. 载波侦听和传输控制：本菜单允许用户在两项测试之间进行选择：
   1. 载波侦听测试持续执行ED，直到ED值高于CCA阈值，然后发射含有伪随机数据的数据包，使用'n'和'm'快捷键配置有效载荷大小。
   2. 传输控制测试显示大量数据包的选择菜单(与PER TX测试中的一致)，然后提示用户输入数据包间延迟。随后，此应用将开始发送带有选定数据包间延迟的选定数量的数据包，将伪随机数据用于大小通过'n'和'm'快捷键配置的有效载荷。

如需了解如何运行连接测试应用的更多详细信息，请参阅《SMAC演示应用用户指南》。

构建、运行并调试无线连接示例

使用以下指南，了解如何采用恩智浦提供的无线连接协议栈构建并调试示例应用。

混合(IEEE 802.15.4 + BLE)

这些步骤将展示如何：

1. 构建应用演示所需的平台库。

2. 构建演示应用。

3. 下载并运行演示应用

下面所用的示例用于“dual_mode_demo”，但这些步骤也适用于任何无线连接演示应用。

构建平台库

1. 打开"dual_mode_demo.eww" IAR工作区。

   \KW40Z_Connectivity_Software_\ConnSw\examples\hybrid\ble_802_15_4_dual_mode_demo\frdmkw40z\bare_metal\build\iar\dual_mode_demo.eww



2. 该工作区打开后，将显示一些项目：一个用于KSDK平台库，一个用于演示应用。右击SDK项目并点击“Make”，构建所有需要的KSDK库。



构建应用演示

1. 选择并构建“dual_mode_demo – dual_mode_debug_BM – Debug”项目。



   注：如选择另一个项目，请勿忘记为该项目构建所需的KSDK库。

下载并运行应用演示

1. 将FRDM-KW40Z板连接至PC

2. 右击“dual_mode_demo – dual_mode_debug_BM – Debug”项目并选择"Set as Active" (设置为活动)。

3. 点击“Download and Debug”(下载和调试)图标，烧写该板。



4. 打开终端仿真器程序，并打开与FRDM-KW40Z COM端口的会话。采用以下设置配置终端：

   • 波特率为115200
   • 无奇偶校验位
   • 数据位为8
   • 停止位为1

5. 按下"Go"按钮。



6. 串行终端中将显示如下输出。



   如未显示此输出，请验证您的终端设置和连接。

7. 现在拔出第一个板，并插入另一个FRDM-KW40Z。

8. 使用上述步骤，将“MyWirelessApp” End Device演示应用烧写到第二个FRDM-KW40Z上，该演示应用位于

   \KW40Z_Connectivity_Software_\ConnSw\examples\ieee_802_15_4\MyWirelessApp\EndDevice\frdmkw40z\FreeRTOS\build\iar\MyWirelessAppEndDevice.eww

9. 关闭所有打开的终端窗口，然后重启这两个板，将这两个板插入到计算机中，为每个板打开终端窗口。

10. 在Hybrid板上，按下SW3或SW4，然后在烧写了End Device应用的板上，按下SW3或SW4，等待它们连接。

11. 连接后，在任何一个板的终端中输入内容，即可在另一块板上看到文本打印输出。

12. 在将固件烧写到FRDM-KW40Z中后，继续按照说明进行操作，安装Kinetis BLE工具箱手机应用并运行BLE演示。也请参见\KW40Z_Connectivity_Software_\ConnSw\doc\BLEDAUG.pdf - "Bluetooth Low Energy (BLE) Demo Applications User's Guide"文档，了解如何运行所有演示应用。

如何使用BLE连接演示？

Kinetis BLE工具箱配有作为BLE中央设备的移动应用。借助Kinetis BLE工具箱，可以使用KW40Z连接软件提供的不同传感器应用。

安装Kinetis BLE工具箱后，按照以下步骤，了解如何配置和使用Kinetis BLE工具箱应用和无线连接固件。

1. 确保智能手机的Bluetooth无线模块已启用，然后打开智能手机上的Kinetis BLE工具箱应用。
2. 在FRDM-KW40Z上，按下SW4按钮。这会使板进入广播/可发现模式，此时LED1会亮起，指示此状态。
3. 在手机的Kinetis BLE工具箱应用中，它将检测到FRDM-KW40Z为"FSL_HYBRID_HRS"。
4. 在Kinetis BLE工具箱应用中，选择恩智浦心率传感器按钮，连接至FRDM-K40Z。
5. Kinetis BLE工具箱心率应用将显示从FRDM-KW40Z上运行的心率传感器固件接收的数据。
