PCA9420评估板

PCA9420UK-EVM
正常供应
扩展板

滚动图片以放大

PCA9420是一款高集成度的电源管理IC(PMIC)，旨在为低功耗微控制器应用或其它类似应用提供完整的电源管理解决方案。该器件由一个线性电池充电器组成，能够充电高达315mA的电流。它具有I²C可编程恒流(CC)和恒压(CV)值，可进行灵活配置。

支持的器件

电源管理

PMIC

特性

主要特性

  • 两个降压DC-DC转换器
  • 极低的静态电流
  • 可编程输出电压
  • SW1：内核降压转换器，0.5V~1.5V输出电压，25mV/步，固定电压1.8V，最高250mA
  • SW2：系统降压转换器，1.5V~2.1V/2.7V~3.3V输出电压，25mV/步，最高500mA
  • 超节能的低功耗模式
  • 两个LDO
  • 可编程输出电压调节
  • LDO1：常开LDO，1.70V~1.90V输出电压，25mV/步，最高1.0mA
  • LDO2：系统LDO，1.5V~2.1V/2.7V~3.3V输出电压，25mV/步，最高250mA
  • 1MHz I²C总线目标接口
  • 环境温度范围：-40°C~+85°C
  • 提供5x5凸点阵列WLCSP封装和24引脚QFN封装
  • 线性电池充电器，可为单节锂离子电池充电

购买选项

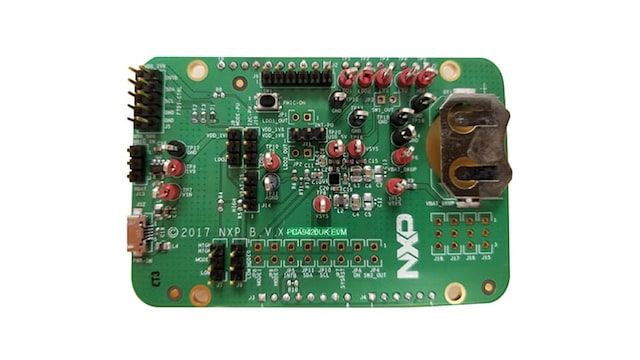

PCA9420UK-EVM-Image

点击展开

PCA9420UK-EVM
正常供应

PCA9420 Evaluation Board.

  • 扩展板: Yes
$158.70 USD
现货 :33

正常情况下 1-2个工作日内发货

加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别

筛选条件

2 文件

紧凑列表

设计资源

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

3 软件文件

  • BSP及设备驱动

    PCA9420 PMIC Driver with Demo App (SDK)

    GITHUB版本 1Jan 8, 2025 16:50:001 KBPCA9420-PMIC-APPLICATION-WITH-DEMO-APP-SDK
    下载
  • BSP及设备驱动

    PCA9420 PMIC - Application Code Hub

    MCUXPRESSO版本 1Jan 8, 2025 17:07:001 KBPCA9420-PMIC-APPLICATION-CODE-HUB
    下载
  • 调试及视觉化工具

    PCA9420UK-EVM GUI

    ZIP版本 1.23Oct 6, 2023 10:26:0011.86 MBPCA9420_GUI
