Name: MPC5775B和MC33771高压BMS评估系统
Price: 279.00 USD
Availability: BackOrder

产品详情

支持的器件

接口

汽车以太网PHY

TJA1100: 符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

电池管理

电池通信IC

MC33664: 隔离网络高速收发器

电芯控制器

MC33771C: 14通道锂离子电池单元控制器集成电路

电源管理

安全SBC

FS6500: 符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器

处理器和微控制器

超高可靠性的MPC57xx MCU

MPC5775B-E: MPC5775B和MPC5775E微控制器，适用于电池管理系统(BMS)和逆变器应用

功能

微控制器(MCU)

32位Power Architecture^® e200z7三个CPU双核MPC5775B MCU

收发器

MC33664高速收发器，与MC33771C BCC一起使用

系统基础芯片(SBC)

FS6500：安全电源SBC，带有CAN灵活的数据收发器，为主板供电

集成电路(IC)

TJA1145局部联网的高速CAN收发器
TJA1100HN：符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

接口

eMIOS、ADC和DSPI接头引脚
可以通过JTAG或板载OpenSDA(JTAG至USB接口)，在外部调试连接之间进行调试选择

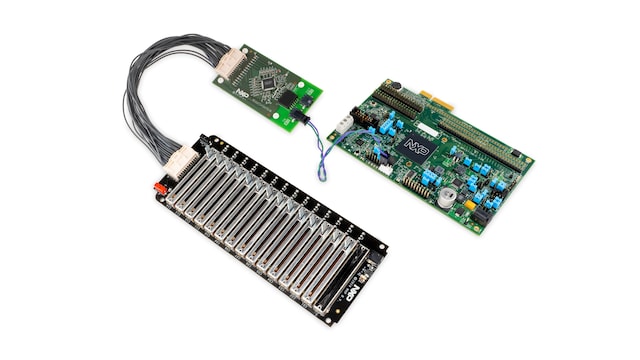

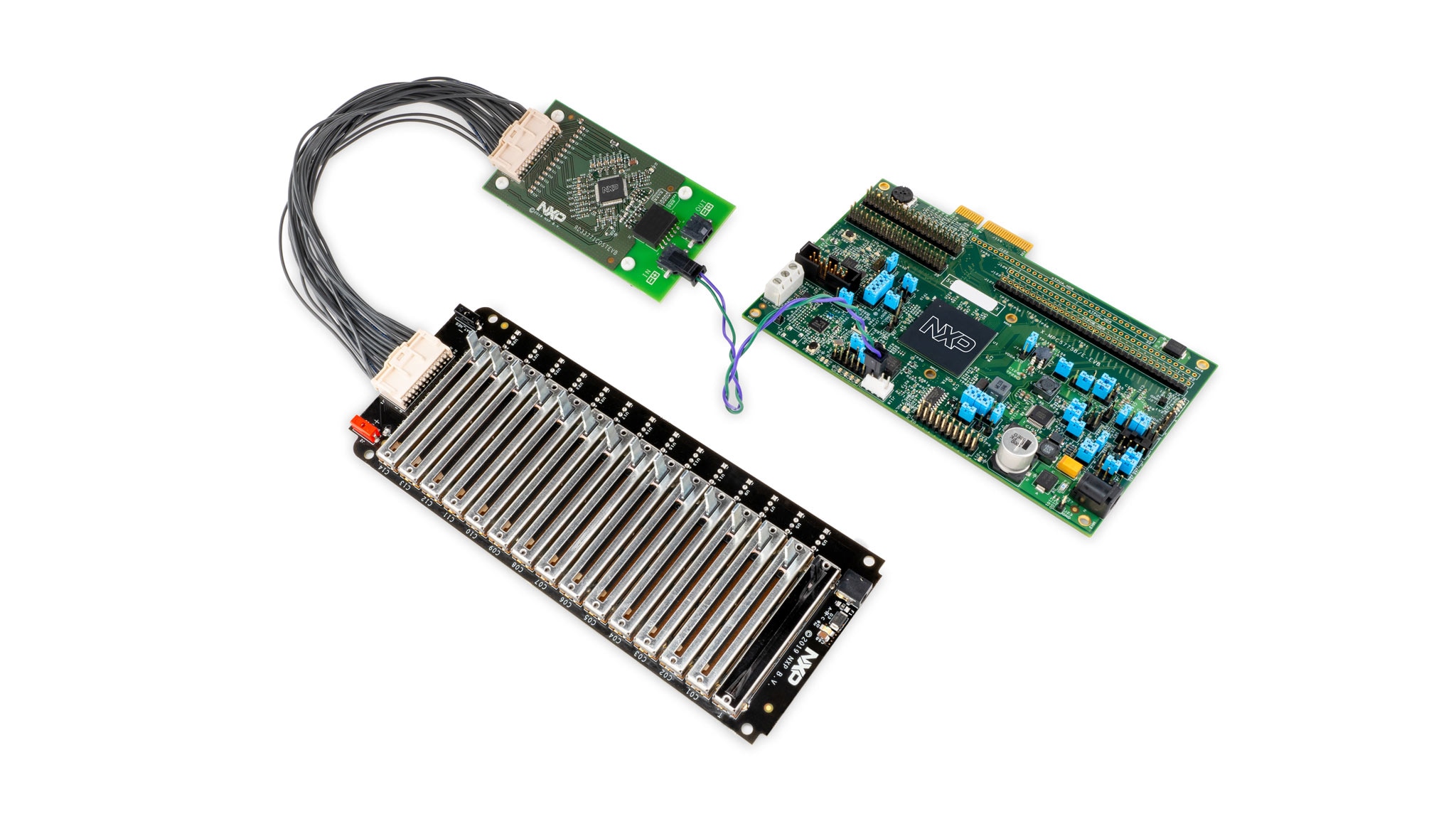

RD33771CDSTEVB (MC33771C BCC板)

14通道锂离子电池控制器IC，100 mA电池平衡
TPL通信，菊花链多达63个
26引脚连接器，用于14节电池连接，4个外部温度传感器
3个板载温度传感器
VCOM状态RGB LED
诊断功能

BATT-14CEMULATOR

12 V电源输入
1.25 V至4.9 V可调电池电压输出，单个电池电压
0 V至4.9 V可调温度传感器仿真器
LED电源指示灯

购买选项

点击展开

RD33771CDSTEVB
正常供应

Evaluation Board for MC33771C BCC with Isolated Daisy Chain Communication.

$426.00 USD

现货 :5

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-14CEMULATOR
正常供应

14-Cell Battery Pack Emulator to Supply MC33771C BCC EVBs.

$393.30 USD

现货 :2

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

MPC5775B-EVB
正常供应

MPC5775B/E low-cost BMS and Inverter Development Board.

$279.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

4 文件

紧凑列表

MPC5775B BMC + MC33771 BCC HV BMS system – Quick Start Guide[MPC5775B-BATTERYSYSTEM_QSG]

PDFJun 8, 2020版本更新 1

NXP Electrification Solutions Based on Automotive Processors and Microcontrollers[APELECSOLSBR]

PDFAug 8, 2022版本更新 1

High Voltage BMS Solutions for EVs[GS-MPC5775B-BATTERYSYSTEM]快速入门

HTMLJun 9, 2020

MPC5775B BMC + MC33771 BCC HV BMS system – Fact Sheet[MPC5775B-BATTERYSYSTEM_FS]

PDFJun 8, 2020版本更新 1

设计资源

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
MPC5775E low-cost development boards – Schematics

PDF版本 B1Jun 10, 2020 13:00:004.17 MBMPC5775E-EVB_SCH

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
BATT-14CEMULATOR Schematics

PDF版本 ANov 19, 2019 12:56:00186.93 KBSPF-46382
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

5 软件文件

HMI设计软件
MPC5775B BMC + MC33771 BCC HV BMS system – GUI software

ZIP版本 1Jun 8, 2020 15:21:00801.47 KBMPC5775B-BatterySystem_GUI
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
BSP及设备驱动
面向Power Architecture^®的S32软件开发套件

下载选项
中间件
MC33771C/MC33772C (Battery Cell Controller) Evaluation GUI

EXE版本 5.15Jul 8, 2022 13:28:0034.63 MBKIT3377xC_APPSP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
面向Power Architecture^®的S32 Design Studio

下载选项
软件开发资源
MPC5775B BMC + MC33771 BCC HV BMS system – S32DS SDK-based demo software

ZIP版本 1Jun 8, 2020 15:21:0018.00 MBMPC5775B-BatterySystem_SDK
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。

培训

5 培训

点播培训
Battery Management Systems Solution for Car Electrification

1 hr 02 minEnglish

请登录

点播培训
功能安全的xEV牵引逆变器解决方案，支持SiC MOSFET和IGBT

47 minEnglish 级别: 初级

请登录

点播培训
BMS Solutions Avnet Silica and NXP

1 hr 03 minEnglish 级别: 初级

请登录

点播培训
使用BMS管理电动汽车的动力系统, 减少CO2排放

61 minChinese

请登录

点播培训
Simplify Your High-Voltage BMS Application Design with Ready-to-Use NXP Solutions

48 minEnglish

请登录
