Name: MPCLS汽车网络处理参考设计
Price: 995.00 USD
Availability: InStock

滚动图片以放大

MPC-LS-VNP-RDB是面向车辆络处理(VNP)应用的参考设计，供汽车制造商、供应商和软件生态合作体系的合作伙伴使用，以加快下一代以服务为导向的网关开发。MPC-LS-VNP-RDB结合了汽车和企业网络技术，为以服务为导向的新网关提供高水平的计算、实时网络性能、多千兆数据包加速和安全性。

MPC-LS-VNP-RDB集成了基于标准的开源软件与功能丰富的硬件，以建立一个公共和开放的框架，为车辆网络提供安全服务。

MPC-LS车辆网络处理参考设计 - 简介

设计文件

软件

产品详情

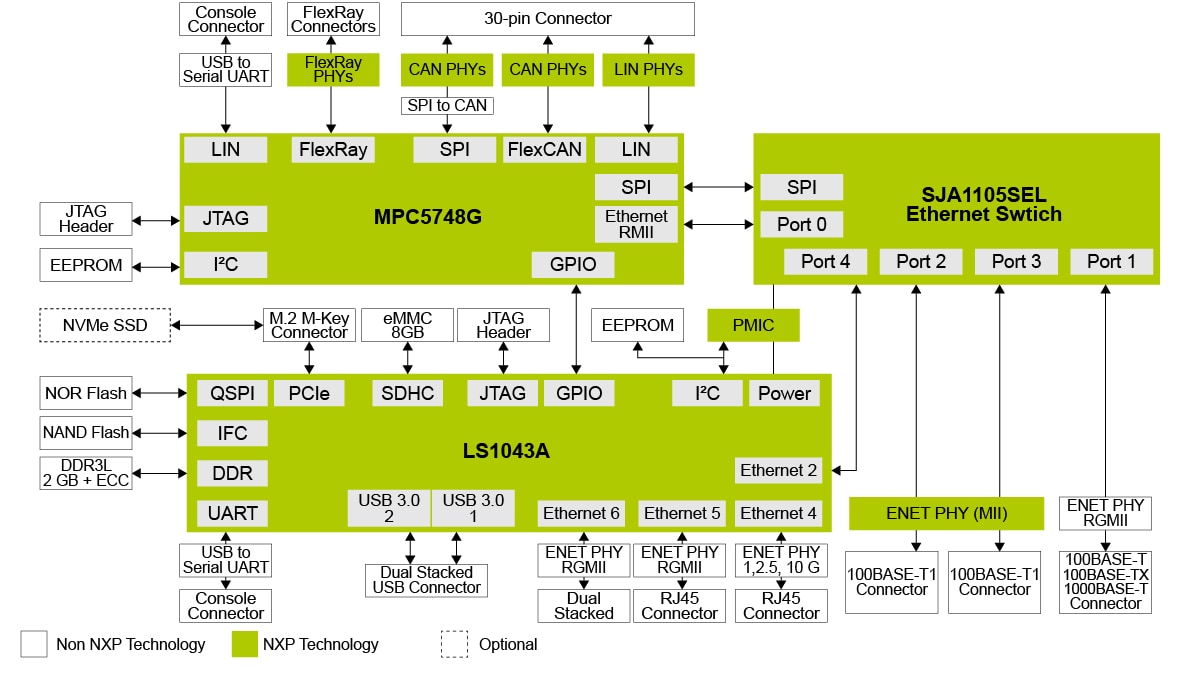

框图

汽车网络处理

获取框图PDF

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

MPC574xB-C-G: 面向汽车电子、工业控制和网关应用的超高可靠性MCU

Layerscape处理器

LS1043A: Layerscape^® 1043A和1023A处理器

电源管理

PMIC

PF81-PF82: 面向高性能处理应用的12通道电源管理集成电路(PMIC)

接口

汽车以太网交换机

SJA1105EL: SJA1105EL：5端口AVB汽车以太网交换机

汽车以太网PHY

TJA1102A: TJA1102A/TJA1102AS：双端口/单端口汽车以太网100BASE-T1 PHY收发器

汽车LIN解决方案

TJA1024HG: 4通道LIN 2.2A/SAE J2602收发器

功能

通过数据包转发引擎支持高达10千兆以太网
模块化方法支持未来的处理器升级

接口

1个10GBASE-T以太网
3个1000BASE-TX以太网
2个汽车100BASE-T1
2个FlexRay^™，由TJA1081节点收发器提供支持
12个CAN/CAN FD，由TJA1048双CAN收发器提供支持
7个LIN，由TJA1024四通道LIN收发器提供支持
2个USB 3.0
PCI Express^® Gen2

软件支持

适用于裸机、AUTOSAR®和Linux^®的支持和演示

购买选项

点击展开

MPC-LS-VNP-RDB

MPC-LS Vehicle Network Processing Reference Design.

套件包含

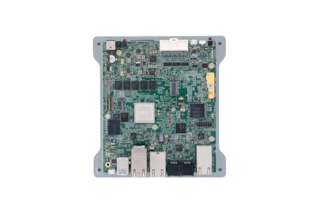

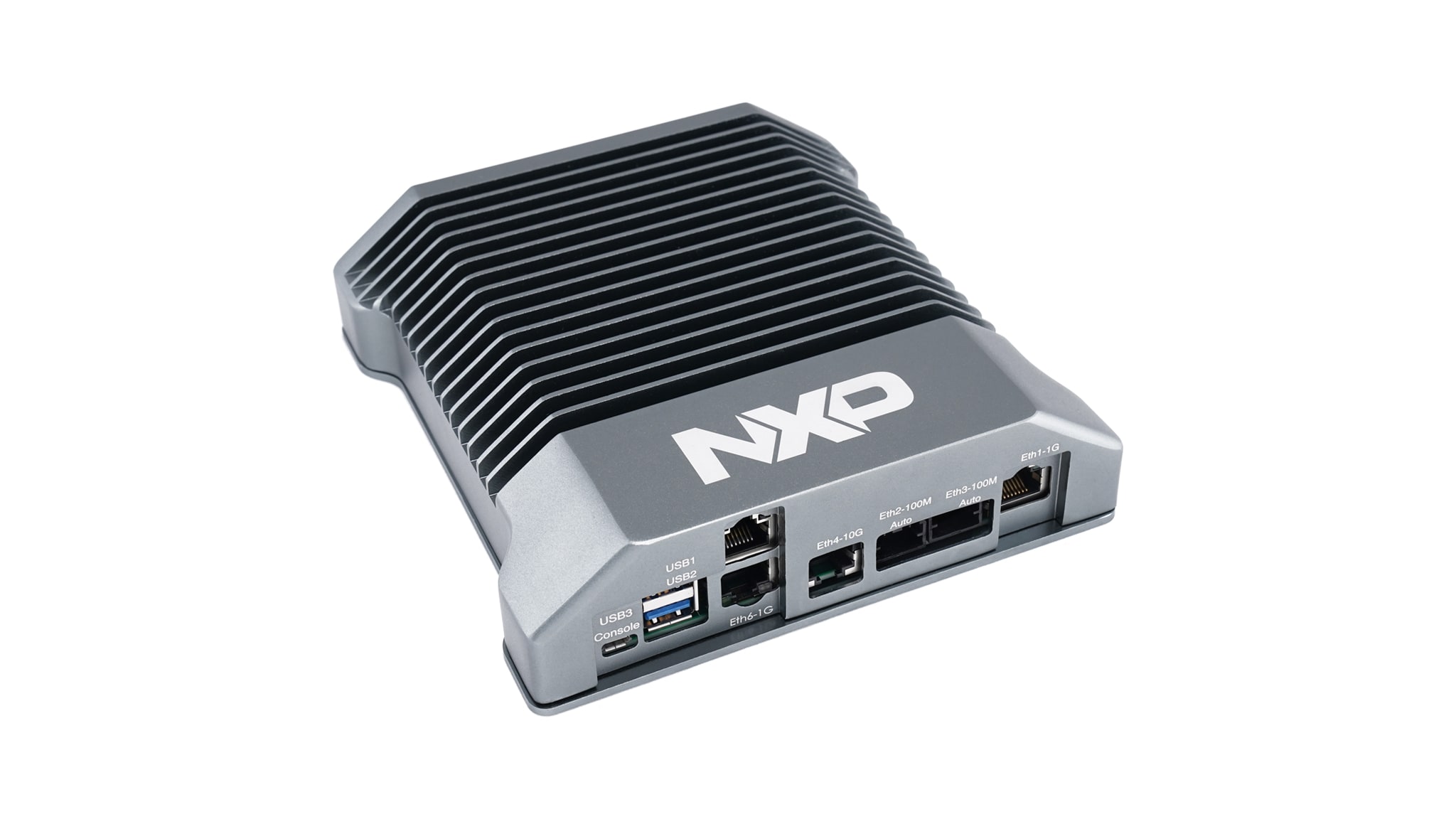

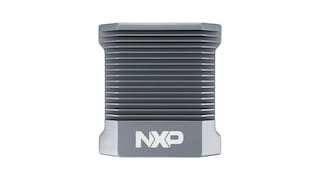

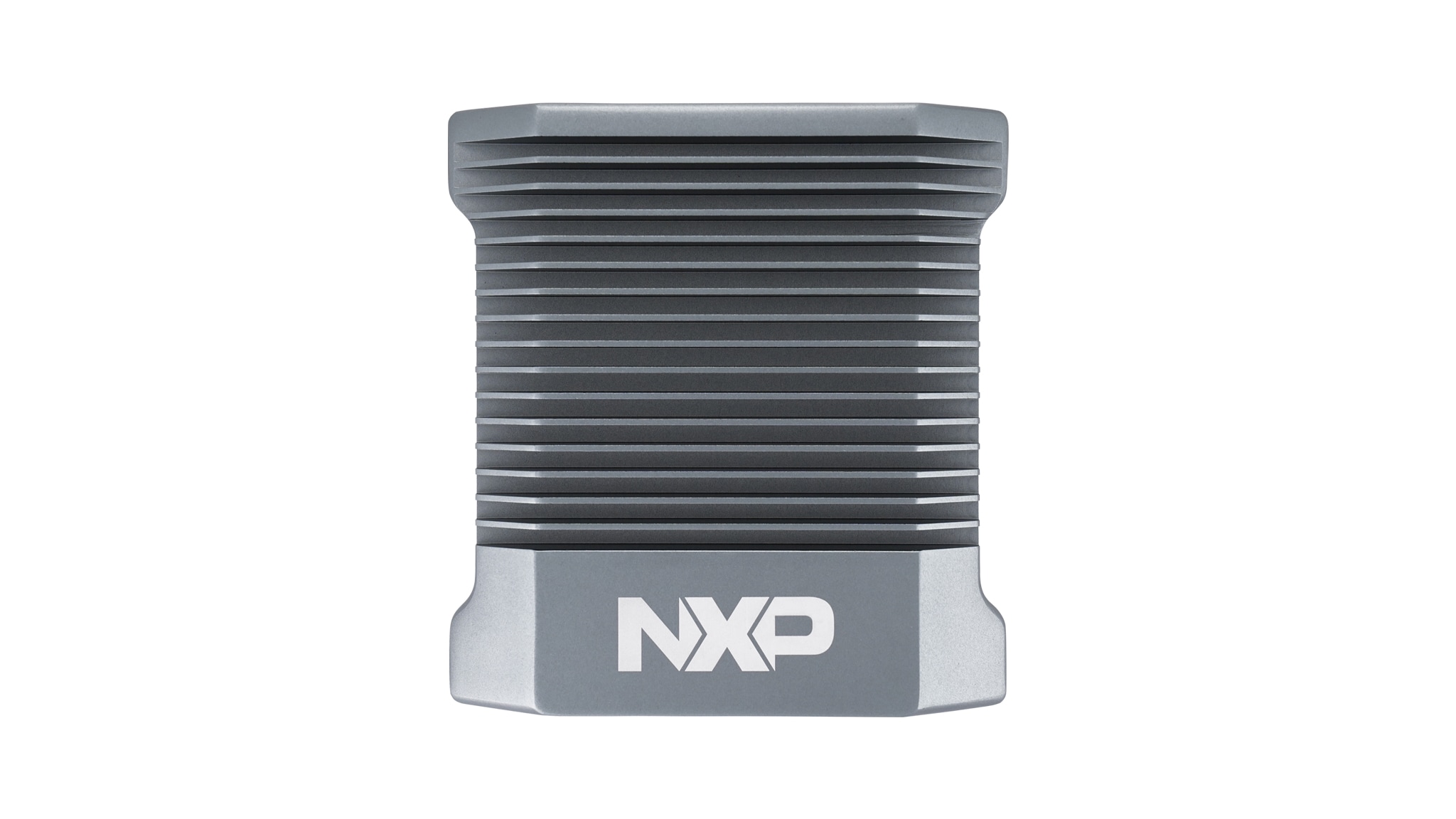

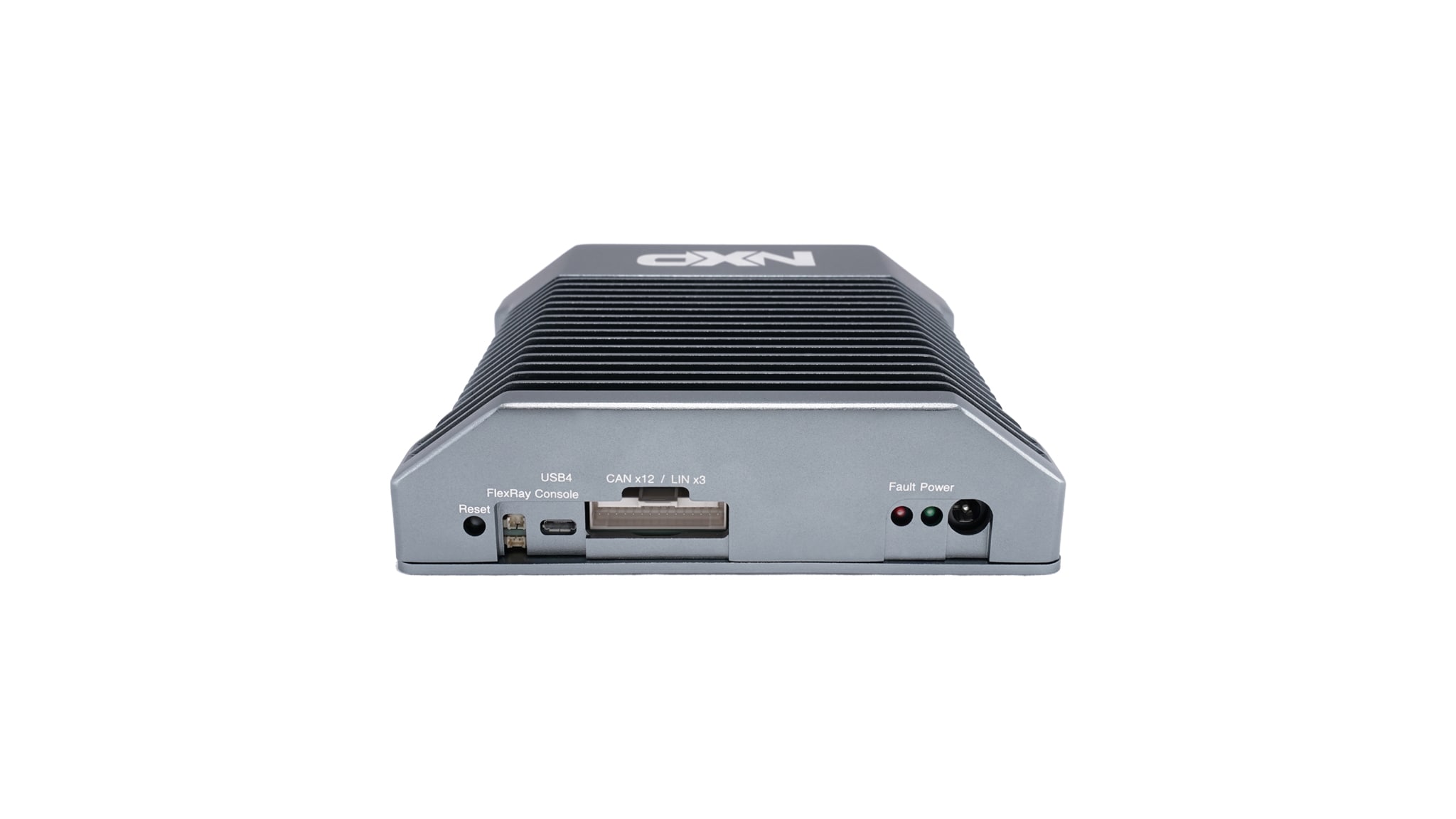

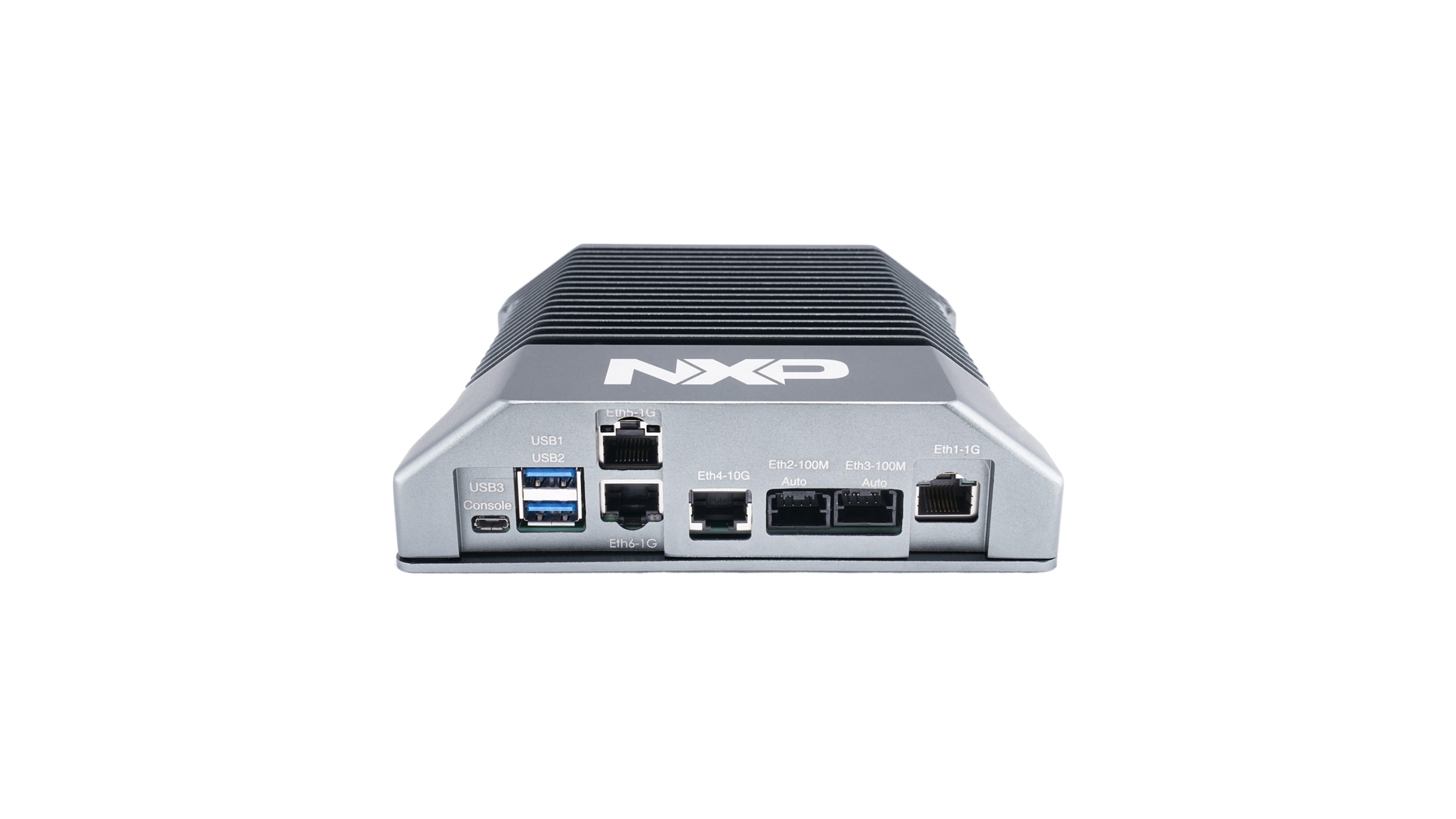

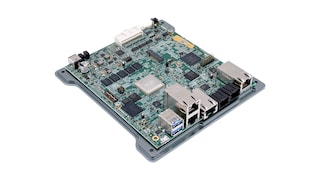

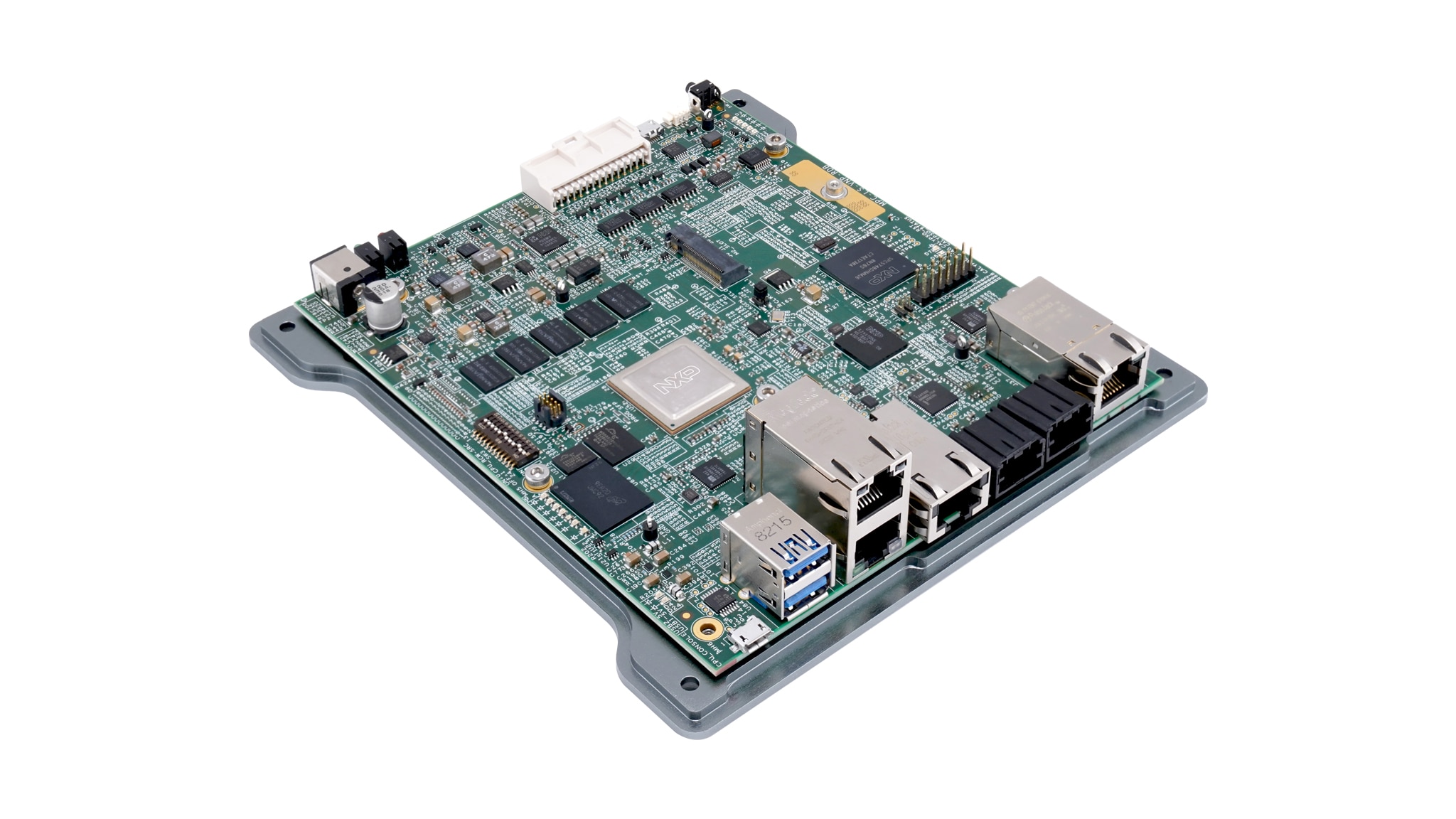

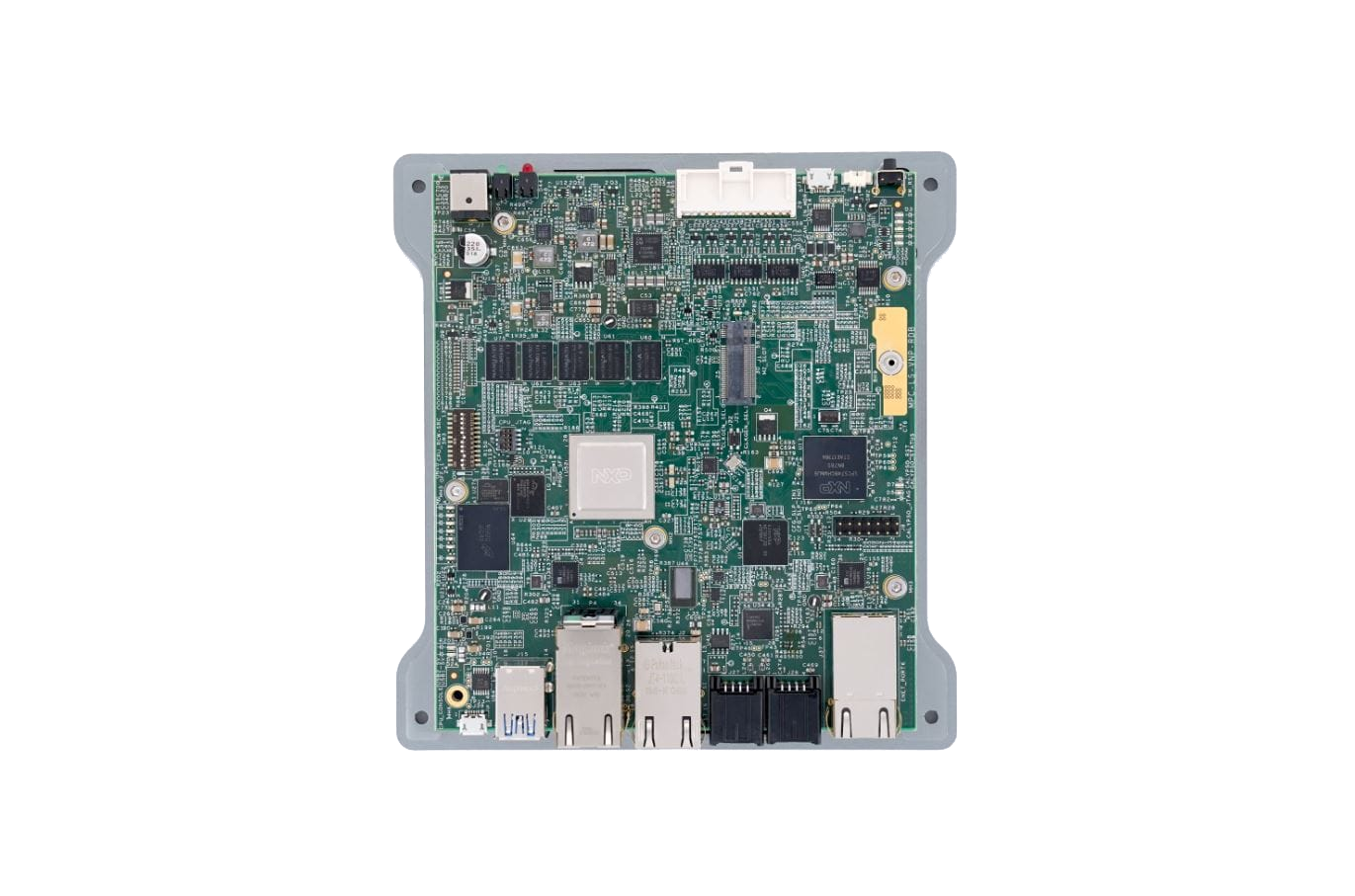

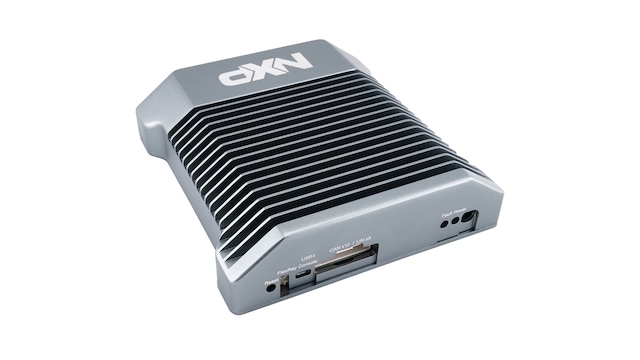

MPC-LS-VNP参考设计板(带外壳)
电源
以太网线缆
USB线缆

$995.00 USD

现货 :5

正常情况下 1-2个工作日内发货

加入购物车
