MPC5777M发动机管理评估系统

MPC5777MEVB
正常供应

滚动图片以放大

MPC5777MEVB是一个评估系统，用于需要先进性能、定时系统和功能安全功能的发动机管理和功率逆变器应用。

它基于32位Power Architecture®MPC5777M超高可靠微控制器，包括一个主板和两个不同的(MCU封装选项)子板，它们可以一起运行，也可独立运行。

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC5777M: 超可靠的MPC5777M MCU，适用于汽车和工业发动机管理

功能

微控制器(MCU)

  • 基于32位Power Architecture e200z7的MPC5777M

MPC57XXXMB主板

  • 2个CAN，1个LIN(带Molex连接器)，1个SCI信道(带收发器)和DB-9连接器
  • 2个FlexRay通道(支持跳接线)，收发器和DB-9连接器
  • 1个以太网PHY和RJ45连接器
  • 0.10引脚接头，可访问所有I/O
  • 2.5” x 2.5”原型区，具有5V和GND电轨
  • 1个模拟电压生成电位器，4个用户LED，4个按钮开关
  • 12 V直流电源输入圆柱形接头，附带电源

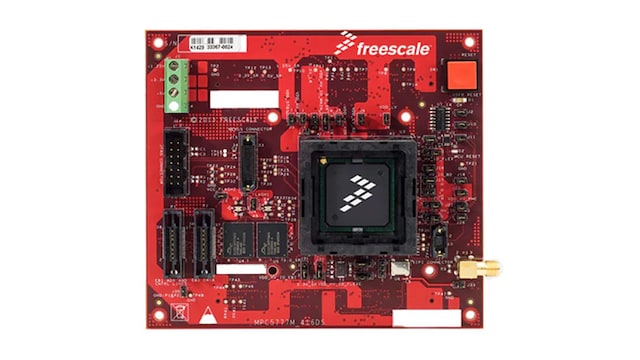

MPC5777M-416DS子板

  • 适配器支持采用416BGA封装的MPC5777M
  • 为所有内部1.2V稳压器(线性或开关式电源)提供跳线支持
  • 用于可选外部振荡器的插槽
  • 稳定可靠的Nexus和14引脚JTAG调试连接器

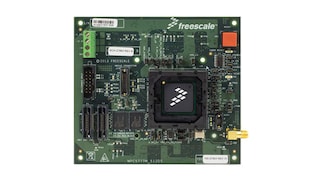

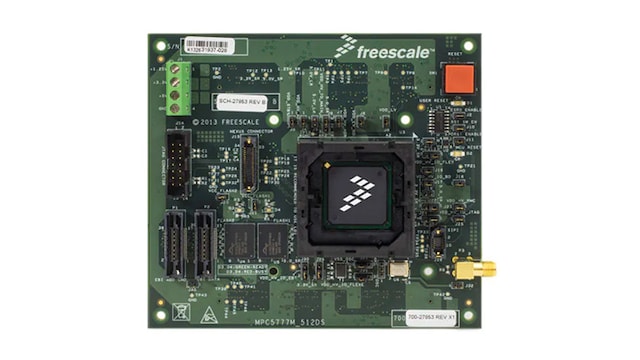

MPC5777M-512DS子板

  • 适配器支持MPC5777M采用512BGA封装
  • 为所有内部1.2V稳压器(线性或开关式电源)提供跳线支持
  • 外部同步SRAM (4Mbit)，带跳线可配置的CS0/CS1芯片选择电路
  • 用于可选外部振荡器的插槽
  • 稳定可靠的Nexus和14引脚JTAG调试连接器

购买选项

MPC57XXXMB-Image

点击展开

MPC57XXXMB
正常供应

MPC57XXX evaluation motherboard.

    $465.00 USD
    现货 :8

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
    MPC5777M-416DS-Image

    点击展开

    MPC5777M-416DS
    正常供应

    MPC5775C MAPBGA 416 daughtercard for Engine Management.

      $729.00 USD
      待定库存
      加入购物车
      从分销商处购买
      MPC5777M-512DS-Image

      点击展开

      MPC5777M-512DS
      正常供应

      MPC5775C MAPBGA 512 daughtercard for Engine Management.

        $639.00 USD
        待定库存
        加入购物车
        从分销商处购买
