MPC5744P功能安全电机控制开发板

DEVKIT-MPC5744P
正常供应

滚动图片以放大

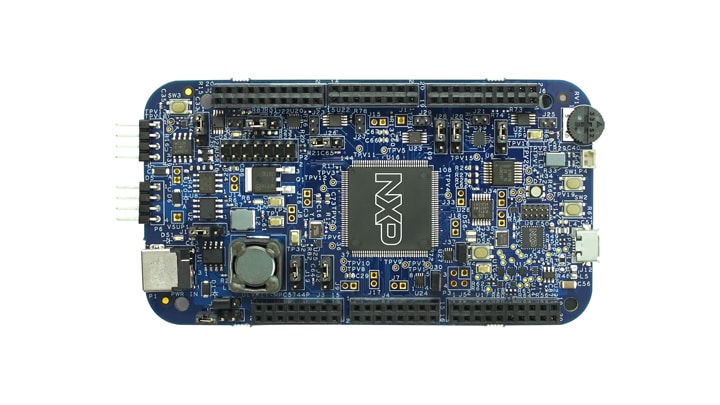

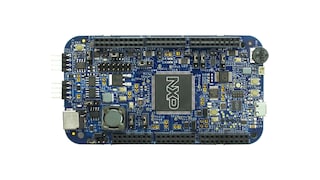

DEVKIT-MPC5744P是用于汽车和工业功能安全以及电机控制应用的开发板。

DEVKIT-MPC5744P采用32位基于PowerArchitecture®的MPC5744P高度可靠的微控制器，可为您提供完整的安全/底盘解决方案。

支持的器件

电源管理

安全SBC

  • FS6500: 符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC574xP: 超可靠的MPC574xP MCU，适用于汽车和工业安全应用

特征

DEVKIT-MPC5744P设计特性

    注：DEVKIT-MPC5744P RevB不支持Shield重置。任何依赖DEVKIT-MPC5744P RevB复位信号的Arduino Shield都将无法工作。利用RevC，开始支持Shield 重置。

  • Arduino® UNO R3引脚输出兼容
  • 支持DEVKIT-MOTORGD电机控制Shield扩展板
  • USB转串行接口
  • 灵活的电源选项，采用12 V外接电源
  • 基于Arm®、S12和Power Architecture®架构的MCU采用类似硬件
  • 板载接口，用于FlexRay、CAN、LIN、UART/SCI和SPI
  • 可轻松接入MCU I/O接头引脚，进行原型设计
  • 用于精确测量电压和模拟参数的电位计
  • 一个用户RGB LED(在单一封装中集成1个红色、1个绿色、1个蓝色指示灯)
  • 2个用户按键开关
  • micro-B USB
  • 点火按钮 (MC33FS6522LAE Power SBC)

微控制器(MCU)

  • 基于32位Power Architecture e200z4的MPC574xP

系统基础芯片(SBC)

  • FS6500：符合1级和0级安全的电源系统基础芯片，带有CAN灵活数据收发器

适配器

  • OpenSDA：串行和调试适配器，支持多种行业标准的调试接口

软件

  • S32 Design Studio IDE for Power Architecture
  • IDE和编译器:
    • 具有GCC编译器的S32 Design Studio IDE
    • GHS MULTI集成开发环境
    • Cosmic IDE
    • iSystems winIDEA IDE
    • SourceryTM CodeBench开发工具
    • 用于电机控制调试的FreeMASTER运行时调试工具
  • 调试器:
    • 免费的板载OpenSDA调试器，并受S32DS IDE支持
    • P&E USB Multilink
    • iSystems iC6000
    • Lauterbach TRACE32 JTAG调试器

安全和安防

  • 获得AEC-Q100 1级认证

目标应用

购买选项

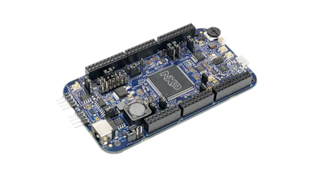

DEVKIT-MPC5744P-Image

点击展开

DEVKIT-MPC5744P
正常供应

MPC5744P Development Board for Functional Safety Motor Control.

    $109.00 USD
    现货 :9

    正常情况下 1-2个工作日内发货

    加入购物车
