KITPF9455FRDME

点击图片以展开

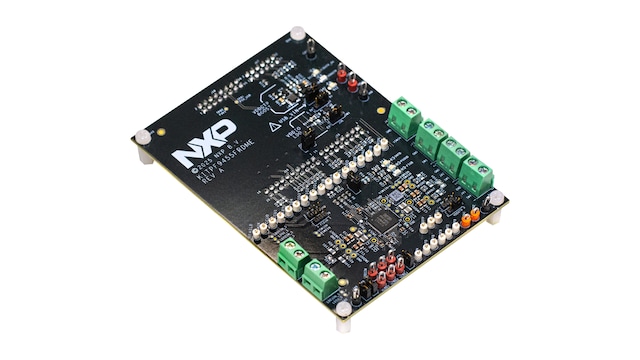

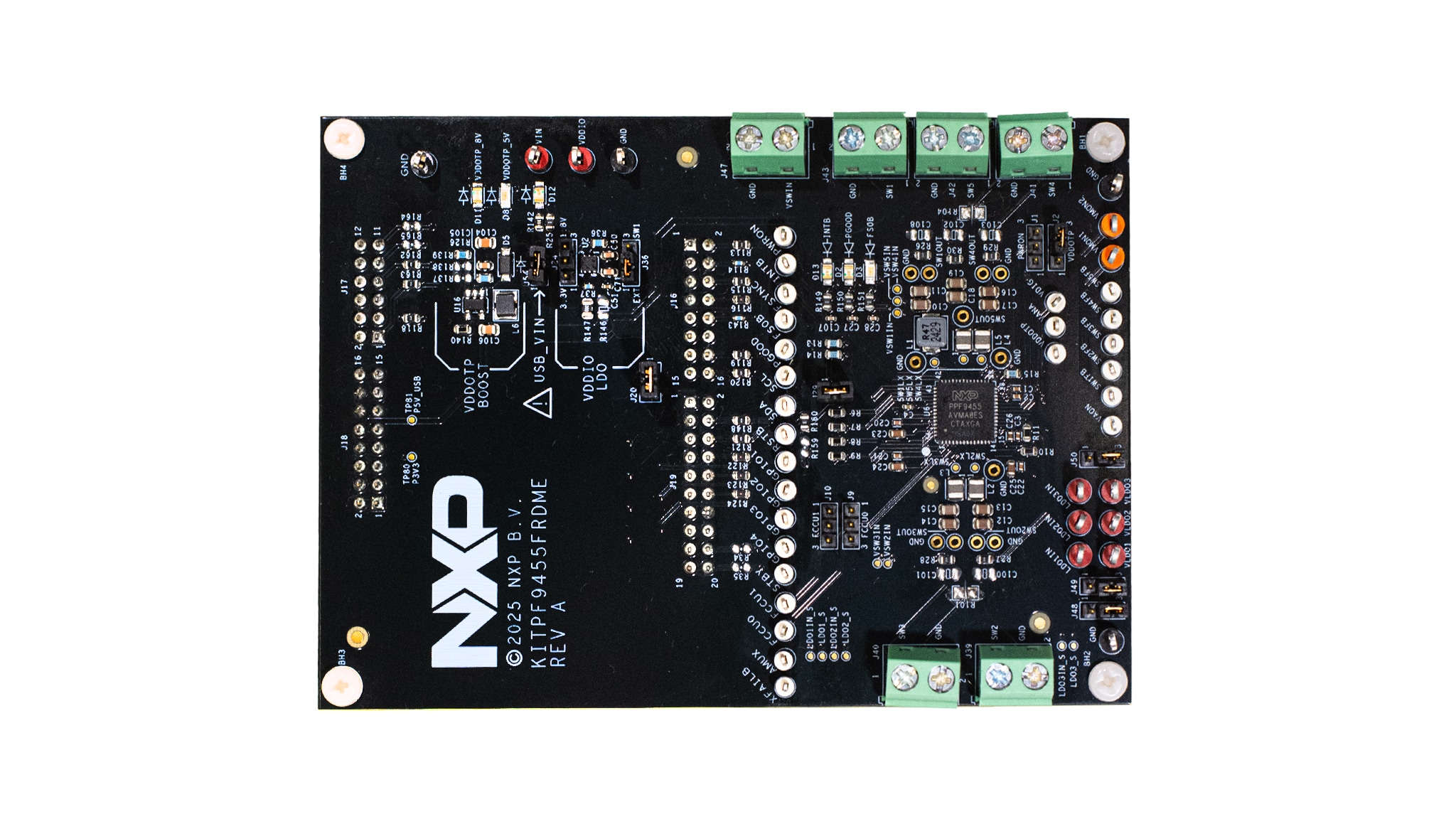

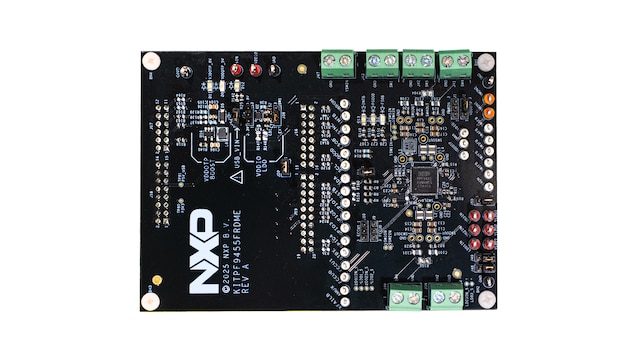

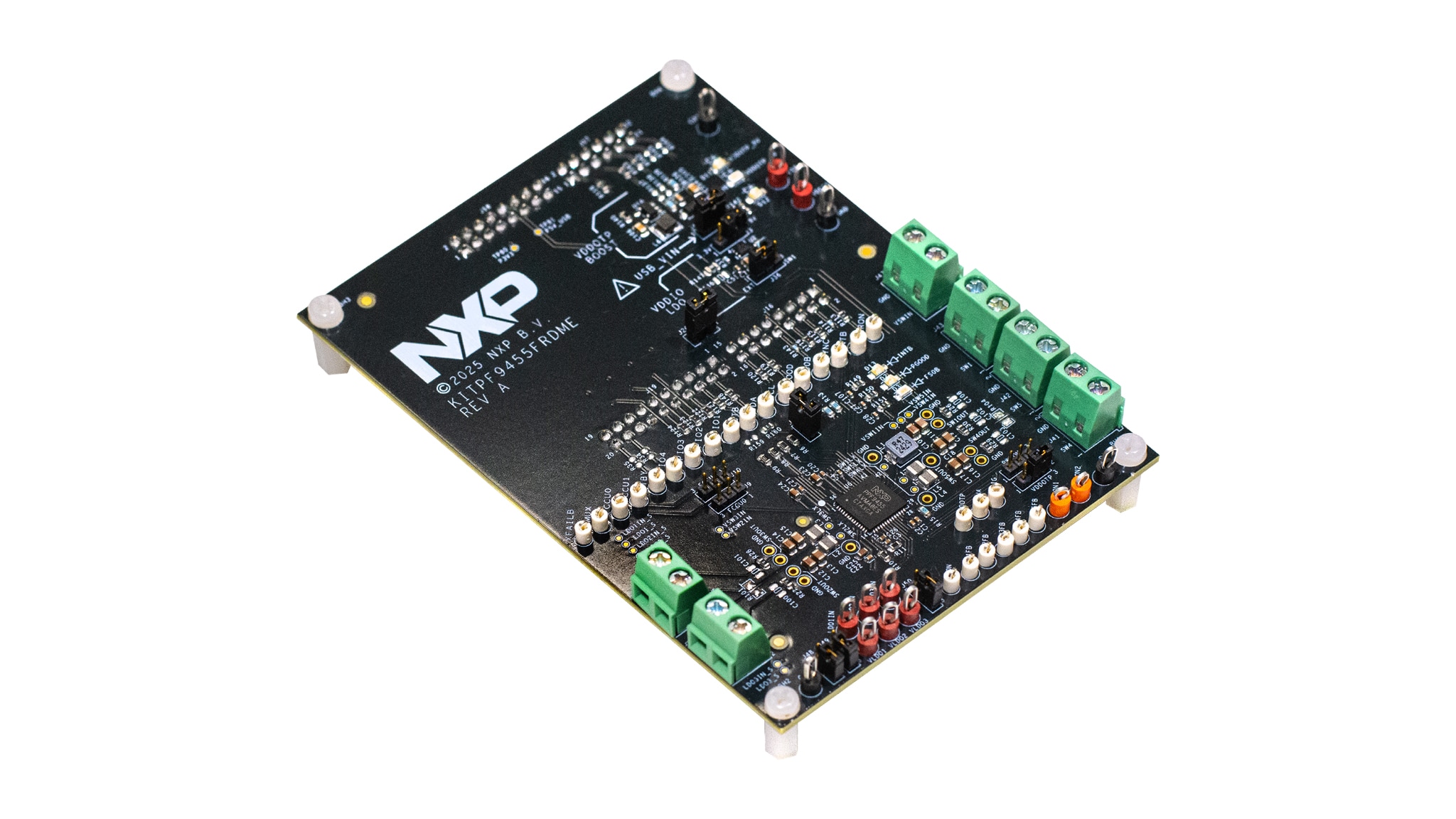

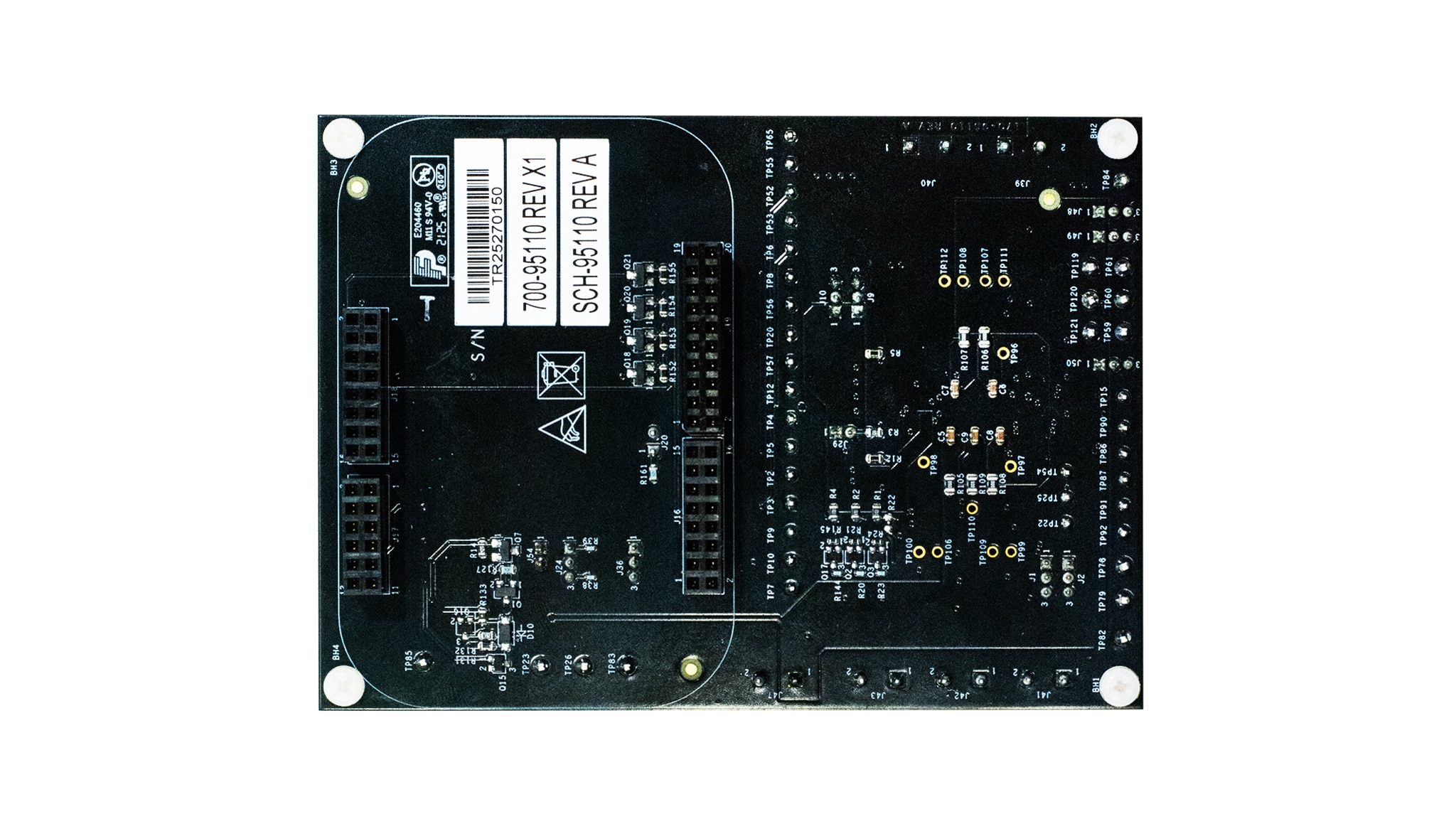

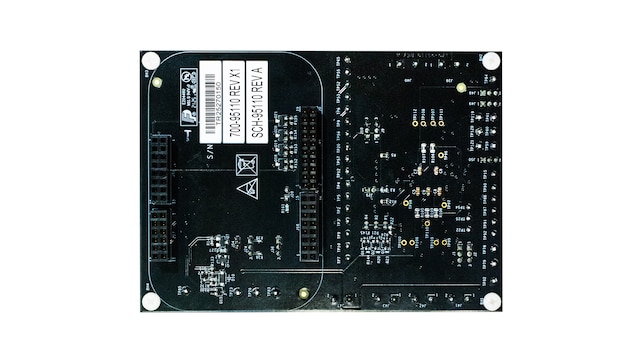

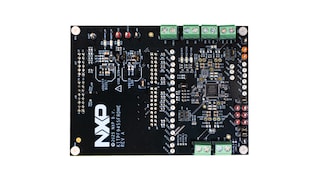

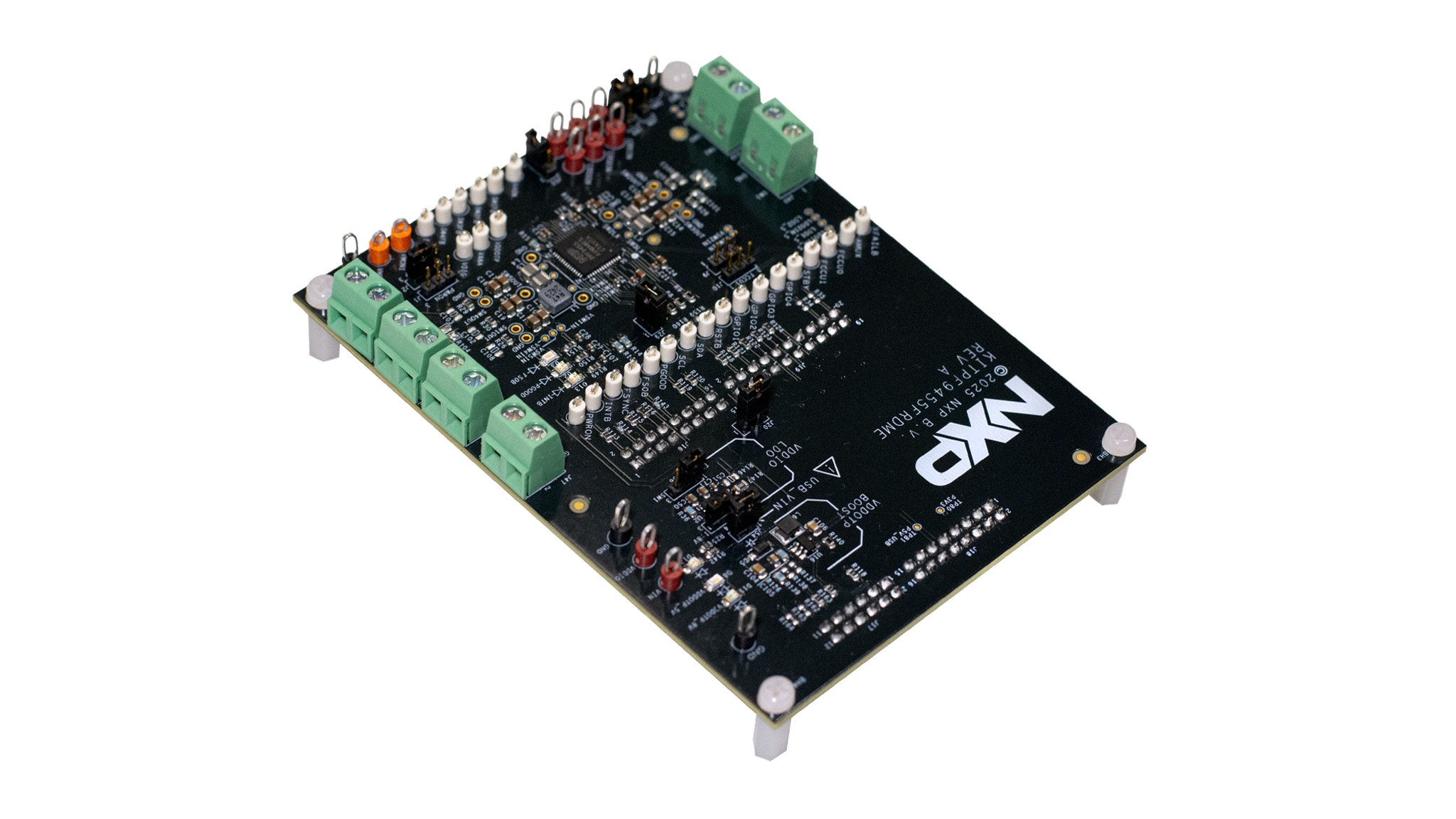

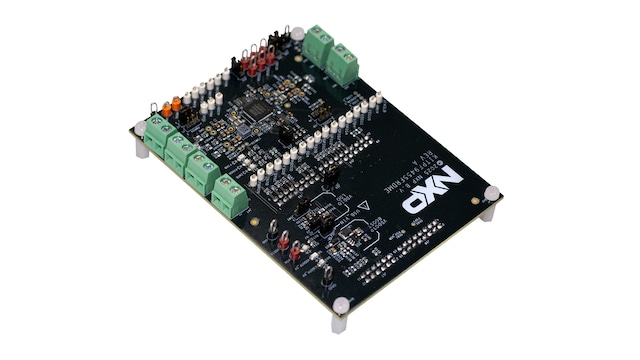

KITPF9455FRDME是一款搭载了PF9455的评估板。PF9455是一款9通道电源管理集成电路(PMIC)，具有高级系统安全监测功能。该套件集成了全面评估PMIC所需的所有硬件，包括一个基于FRDM-KL25Z开发板的通信桥接器，可无缝连接图形用户界面(GUI)软件，方便对PF9455进行配置和控制。

设计文件

产品详情

框图

KITPF9455FRDME

获取框图PDF

支持的器件

电源管理

5V PMIC解决方案

PF9455: 9通道PMIC，适用于高性能应用，支持最高SIL 2安全等级

特性

系统

工作输入电压范围：2.7V至5.5V
通过FRDM-KL25Z接口进行USB到I²C通信
高达3.4MHz的高速I²C通信
可选硬线默认的PMIC配置或OTP操作
用于系统电压监测的多通道模拟多路复用器
采用扩频技术的高级频率管理
先进的热监测和热关断保护
功能安全架构可满足SIL 2工业应用的严苛要求

PMIC

多达5个开关稳压器，其中4个具有多相功能
3个带负载开关选项的低压差线性稳压器
一个工作输出电压可选的“常开”稳压器
可编程输出电压和电流限制
具有可选扩频的可编程开关频率
两路外部电压监测输入
可编程I/O接口引脚
系统看门狗监测

购买选项

点击展开

KITPF9455FRDME
正常供应

PF9455 9-Channel PMIC with Advanced System Safety Monitoring Evaluation Board.

套件包含

完成组装与测试的评估板和预编程的KL25Z微控制器，放在防静电袋中
快速入门指南
3.0英尺USB-STD A转USB-C-micro线
6个Phoenix连接器，两个位置，直插式，10mm
板载跳线

$155.00 USD

现货 :4

正常情况下 1-2个工作日内发货
