MC33908评估主板，安全DC/DC<=1.5A

KIT33908MBEVBE
正常供应

滚动图片以放大

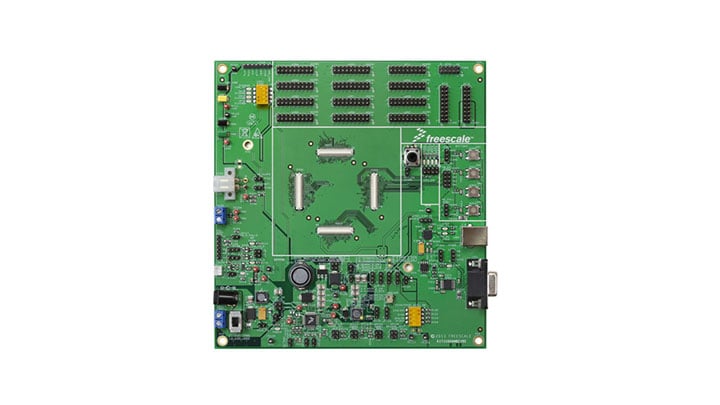

KIT33908MBEVBE评估主板展示了MC33908电源系统基础芯片的功能。该IC配备智能电源管理系统，包含针对最新ISO26262汽车功能安全标准的安全功能。电源管理和MCU外设位于本用户指南所述的主板上。

该主板可以与不同的子板一起使用。子板可根据采用的MCU及其相关电路进行选择。该增强的评估板系统包含演示软件，用于简化主板电源管理功能与子板MCU间的通信。该系统具备先进的安全功能，符合功能安全的最高标准：ASIL D。

支持的器件

电源管理

安全SBC

  • MC33908: Safe System Basis Chip with Buck and Boost DC/DC up to 1.5 A on Vcore

处理器和微控制器

超高可靠性的MPC56xx MCU

  • MPC564xL: 超可靠的双核32位MCU，适用于汽车和工业控制应用

特性

通用规格

  • 模块化平台，支持采用KIT33908MBEVBE和扩展板评估各种微控制器
  • 高度灵活的SMPS预稳压器，支持两种拓扑：非反相降压-升压或标准降压
  • 与故障安全输出关联的增强型安全模块（两个低态有效信号）
  • 可通过SPI寄存器配置的数字I/O
  • 兼容ISO11898高速CAN接口，支持40KB/s至1.0MB/s的波特率

电源管理

  • 专为MCU内核供电的开关电源（SMPS）：1.2V和3.3V，可通过外部电压选择，也可通过外部跳线选择
  • 专门用于MCU模数参考电压或为I/O供电（VCCA）的线性稳压器。5.0V或3.3V
  • 专门用于辅助功能或为传感器供电的线性稳压器（VCCA追踪器或独立5.0V或3.3V）

购买选项

KIT33908MBEVBE-Image

点击展开

KIT33908MBEVBE
正常供应

Evaluation Kit - MC33908 Mother board, PowerSBC with High Speed CAN&LIN transceivers.

    $442.75 USD
    待定库存
    加入购物车
    从分销商处购买
