评估套件 - 33905D5，带CAN和LIN的第二代SBC

KIT33905D5EKEVBE
正常供应

滚动图片以放大

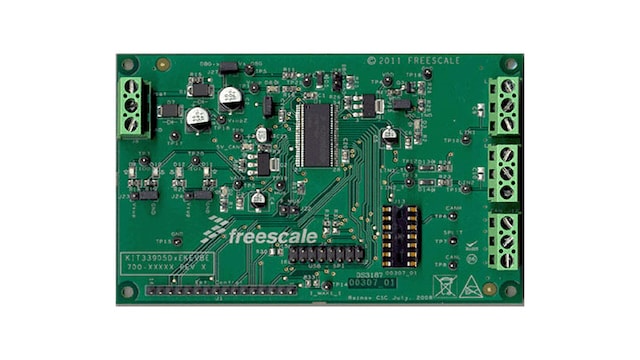

KIT33905D5EKEVBE支持33905D5和33904器件。33905D5和33904是二代系统基础芯片系列中的一款，集成了多种性能并增强了现有模式设计。作为高级电源管理单元，这些器件适用于MCU和附加集成电路，例如传感器和CAN收发器。它们带有一个内设增强型高速CAN接口(ISO 11898-2和 -5)，具有局部和总线故障诊断、保护功能以及故障安全操作模式。SBC可包含一个或两个LIN2.1接口，用来与LIN输出引脚开关连接。33904/5包含两个或者3个唤醒输入引脚，可配置为输出驱动器以实现灵活性。

该评估套件可与KITUSBSPIDGLEVME配合使用。

支持的器件

电源管理

安全SBC

  • MC33904: 带有高速CAN接口的第二代系统基础芯片

接口

汽车LIN解决方案

  • MC33905: 带高速CAN和LIN的第二代SBC

特征

连接

  • 100 mil 2 x 8引脚标准接头连接器用于SPI通信
  • 100 mil 16引脚标准接头连接器用于定制MCU板连接
  • 两个高边/低边I/O (SPI可配置)，可通过测试点访问

能源管理

  • 通过测试点和外部电阻器(可通过跳线选择)访问MUX输出电压的配置
  • 3.3 V或5.0 V输出电压测试点VAUX (SPI可配置)
  • 额定工作电压范围：5.5 V至27 V
  • 独立排布的VSUP1和VSUP2电源输入
  • 为MCU提供5.0/3.3 V稳压器，使用外部PNP镇流晶体管提高电流能力

调试

  • 通过跳线设置配置调试模式/看门狗

通用规格

  • 通过I_WAKE_I测试点启用FET和加载VDD，并提供唤醒SBC的电流
  • 通过LIN1_T和LIN2_T测试点监控I/O电压(SPI可配置)
  • LED指示I/O-0和I/O-1的状态(与跳线配置相关)
  • LED指示I/O-0、I/O-1、VAUX、5 V_CAN、SAFE和VDD状态

支持

  • 通过插槽支持多种CAN总线端接选项

购买选项

KIT33905D5EKEVBE-Image

点击展开

KIT33905D5EKEVBE
正常供应

Evaluation Kit - 33905D5, System Basis Chip Gen2 with High Speed CAN and LIN Interface.

    从分销商处购买
