PCA9460评估板

KIT-PCA9460-EVB

滚动图片以放大

PCA9460是一款通用型单芯片电源管理集成电路(PMIC)，可为消费电子和工业市场的不同应用支持不同的微控制器和微处理器。PCA9460与i.MX 8ULP处理器完全兼容。PCA9460为对尺寸和效率有较高要求的低功耗可穿戴应用提供电源解决方案。该器件提供4个高效降压稳压器、4个LDO、1个10 mA SNVS LDO和4个带有源放电电阻的负载开关。此PCA9460-EVK板可完全访问PCA9460器件中的所有功能。该评估套件附带一根FTDI电缆，用作I²C和USB之间的通信接口，以使用PCA9460 GUI软件控制PMIC的配置寄存器。

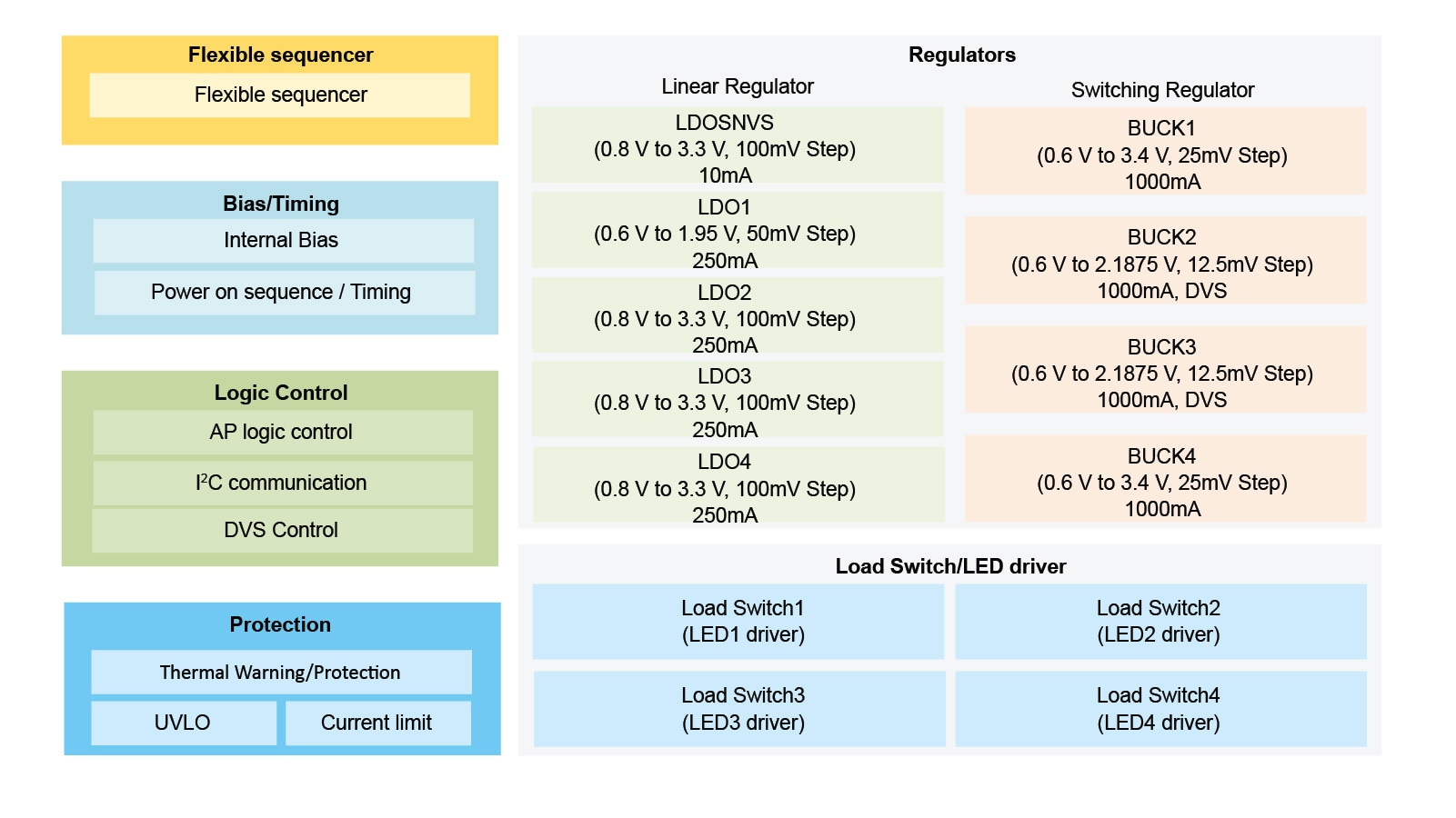

框图

PCA9460结构框图

PCA9460 Block Diagram
获取框图PDF

支持的器件

电源管理

PMIC

  • PCA9460: 面向超低功耗应用的13通道电源管理集成电路(PMIC)

特性

系统特性

  • 4个1A高效降压调节器，其中两个带有DVS
  • 4个250 mA线性稳压器
  • 1个10 mA SNVS LDO
  • 4个带有源放电电阻器的负载开关
  • 电源控制IO
  • ESD保护
  • 7 x 6凹凸阵列，0.4毫米间距，WL-CSP，2.86 mm x 2.46 mm

连接

  • I²C连接支持高达Fm+ 1 MHz频率

I²C转USB工具

  • TFDI C232HM-DDHSL-0

所支持的MPU

  • PCA9460A: i.MX 8ULP + LPDDR4 / PCA9460B: i.MX 8ULP + LPDDR4X / PCA9460C: i.MX 8ULP + LPDDR3

购买选项

KIT-PCA9460-EVB-Image

点击展开

KIT-PCA9460-EVB
正常供应

PCA9460 Evaluation Board.

    $120.06 USD
    现货 :10

    正常情况下 1-2个工作日内发货

    加入购物车
