DEVKIT-MPC5744P快速入门
1. 开箱即用
适用于DEVKIT-MPC5744P开发板REV E。
1.1 了解评估板

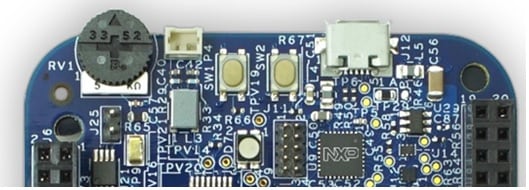

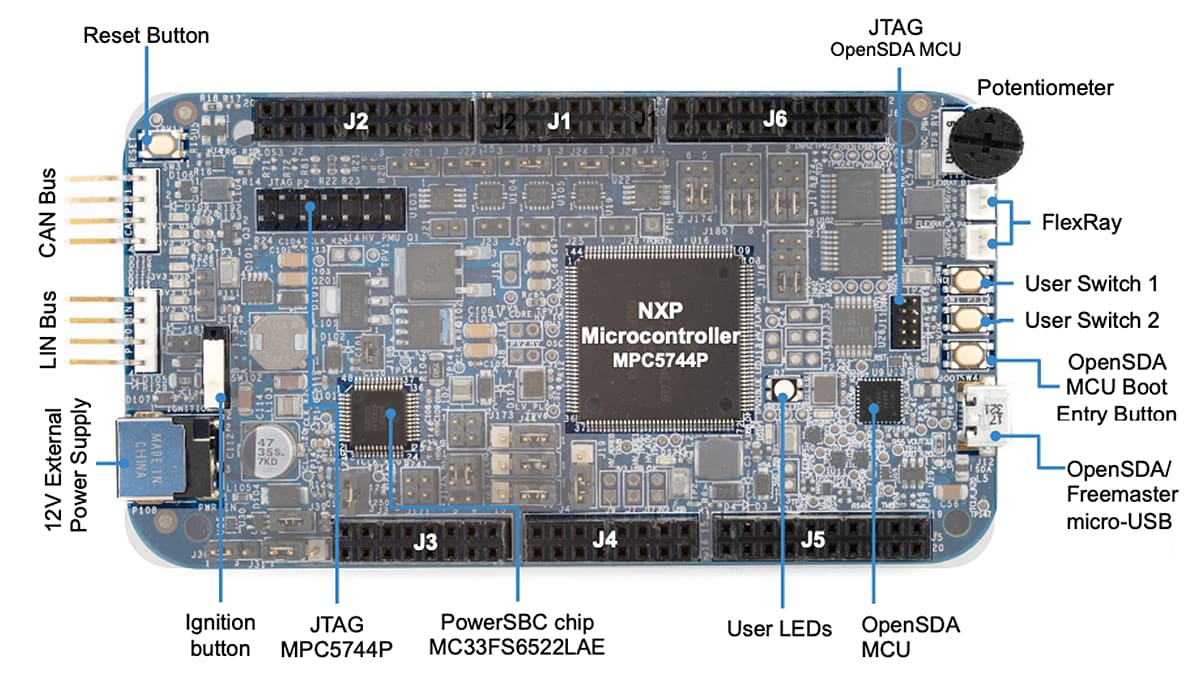

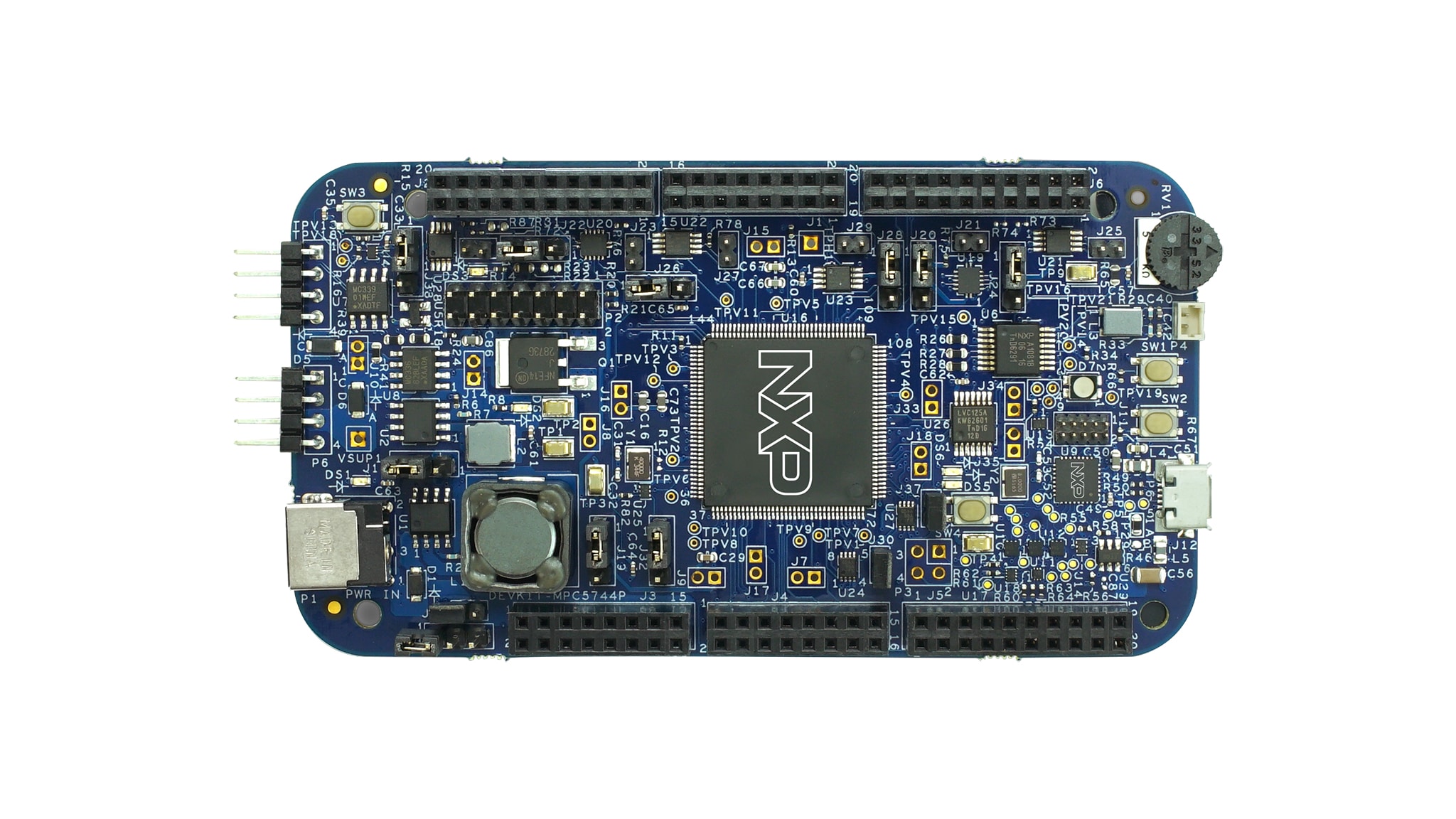

DEVKIT-MPC5744P开发板REV E：

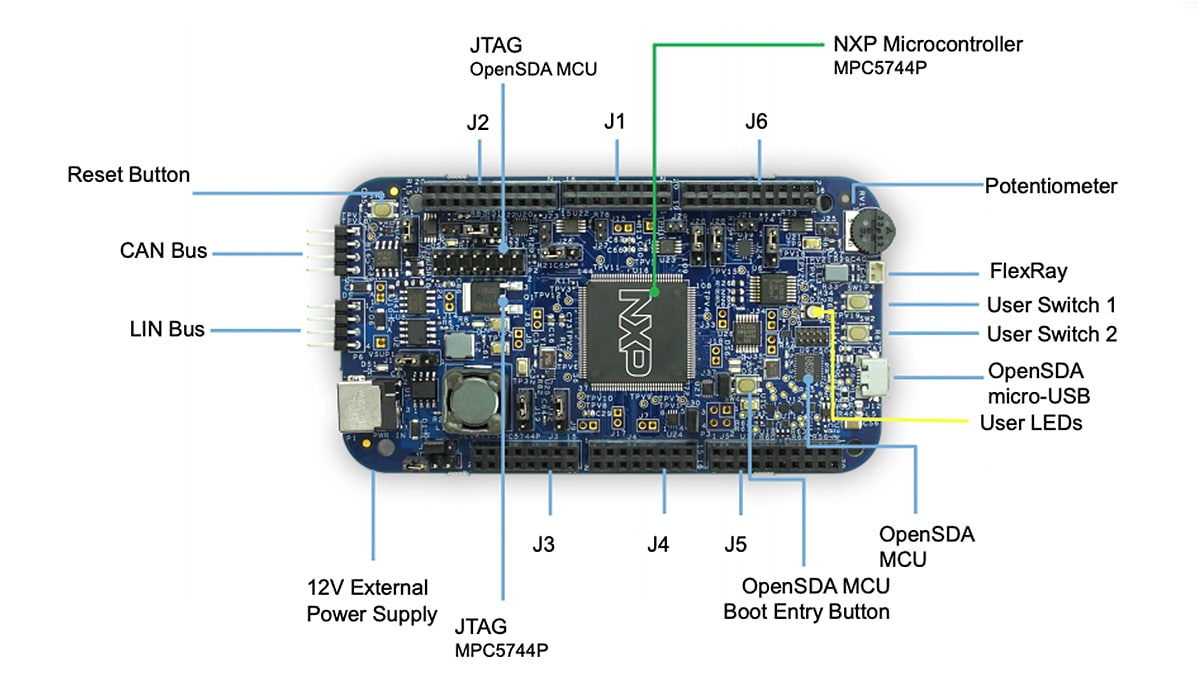

DEVKIT-MPC5744P开发板REV B：
REV E和REV B之间的区别：
接口：
- USB/Serial/OpenSDA连接至
LIN0(REV B上的LIN1) LIN1使用PowerSBC物理层(REV B上的LIN0使用MC33662BLEF驱动程序)CAN0使用PowerSBC物理层 (REV B上的CAN0使用MC33901WEF驱动程序)- 使用两个FlexRay通道(
REV B只使用A通道)

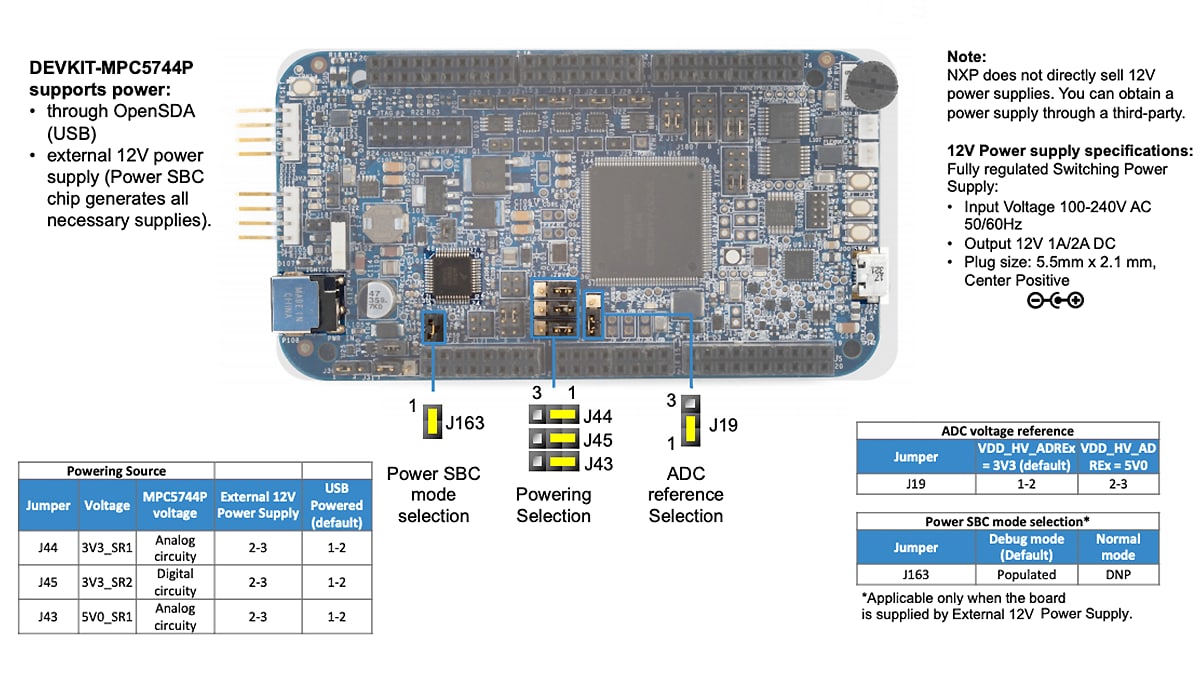

电源：
- 使用外接12V电源时，PowerSBC产生必要的电压(
REV B上有独立的开关稳压器)

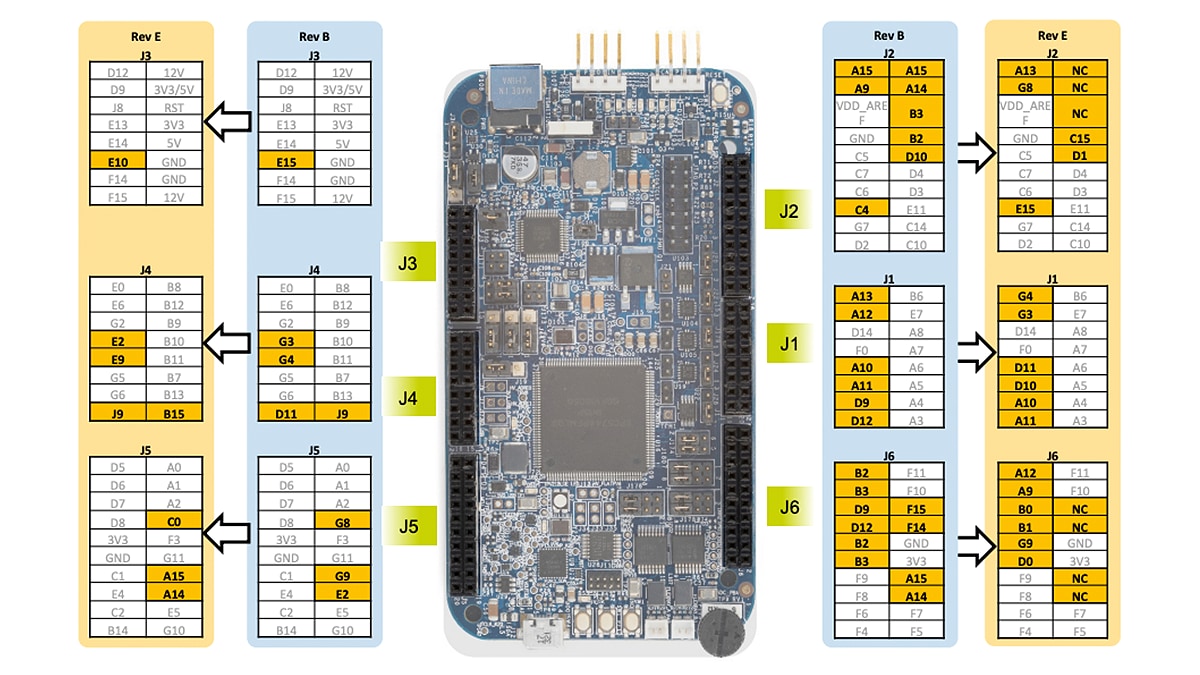

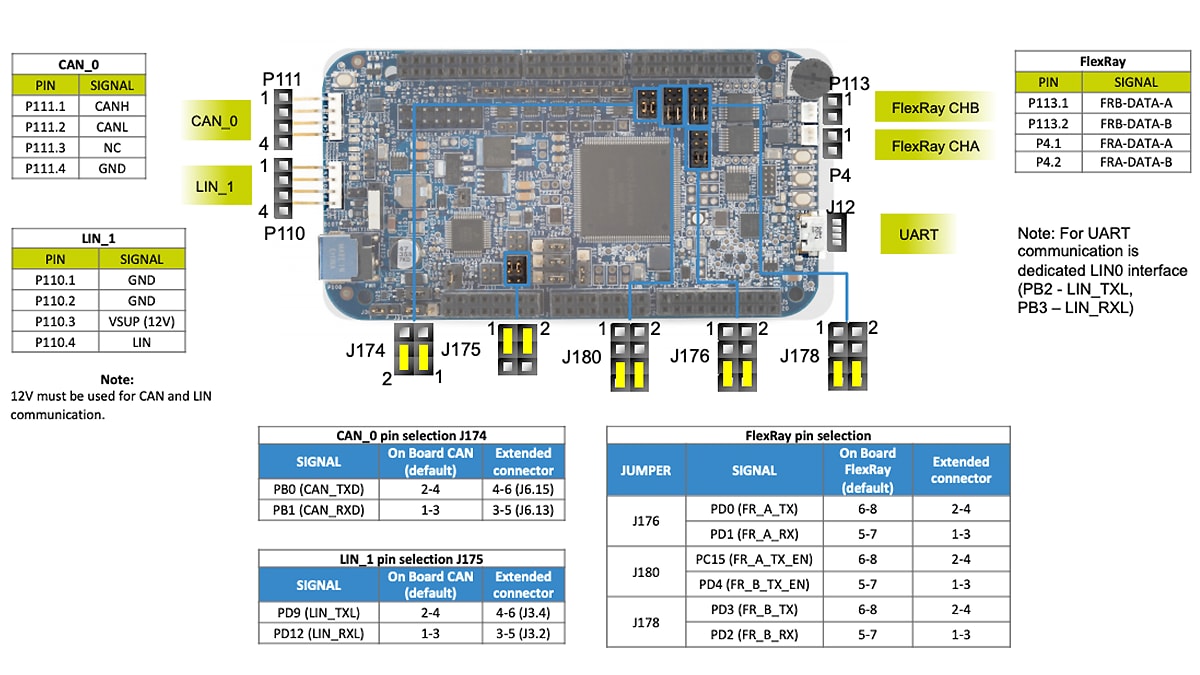

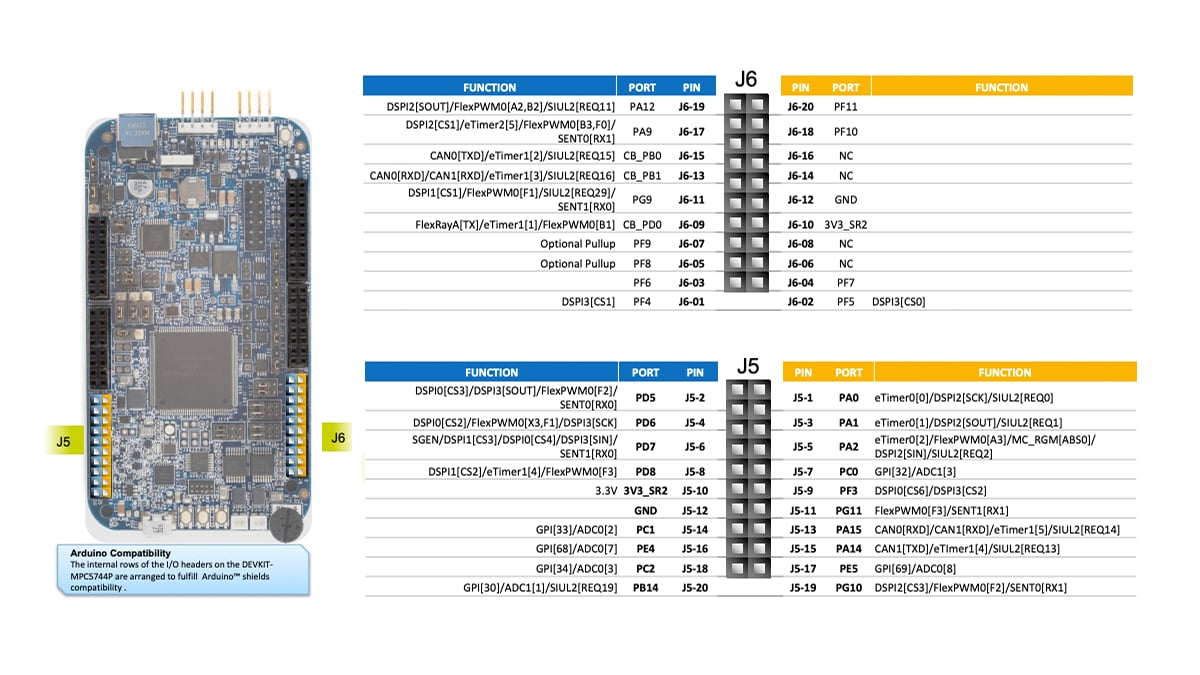

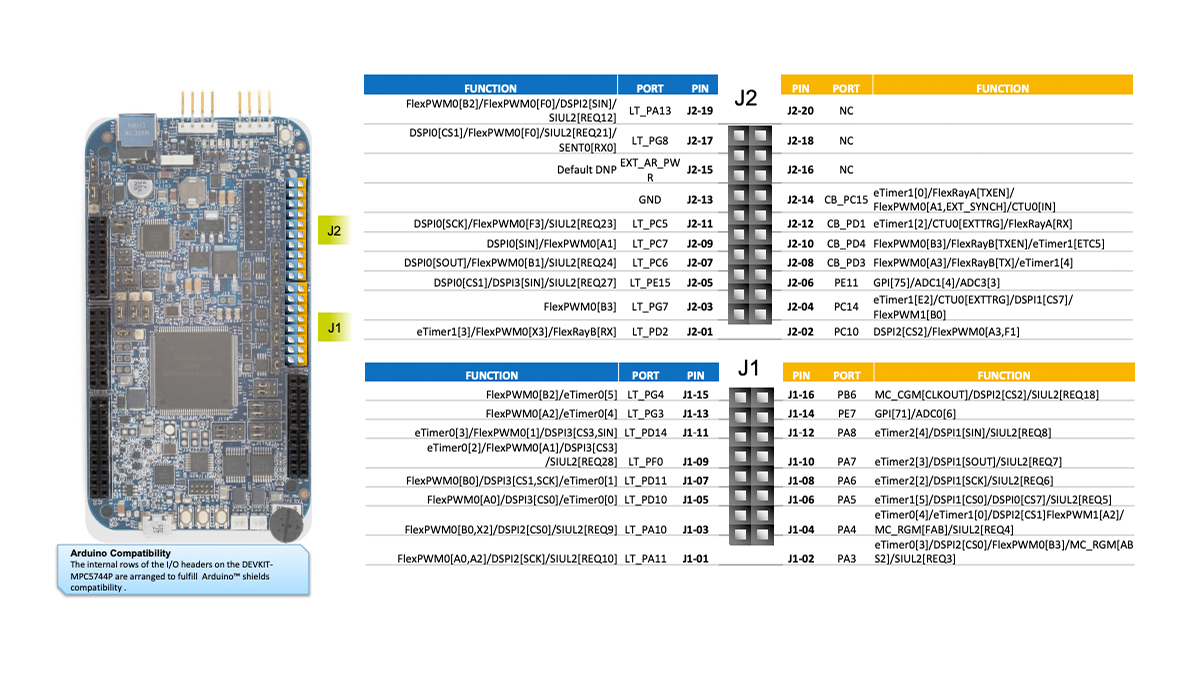

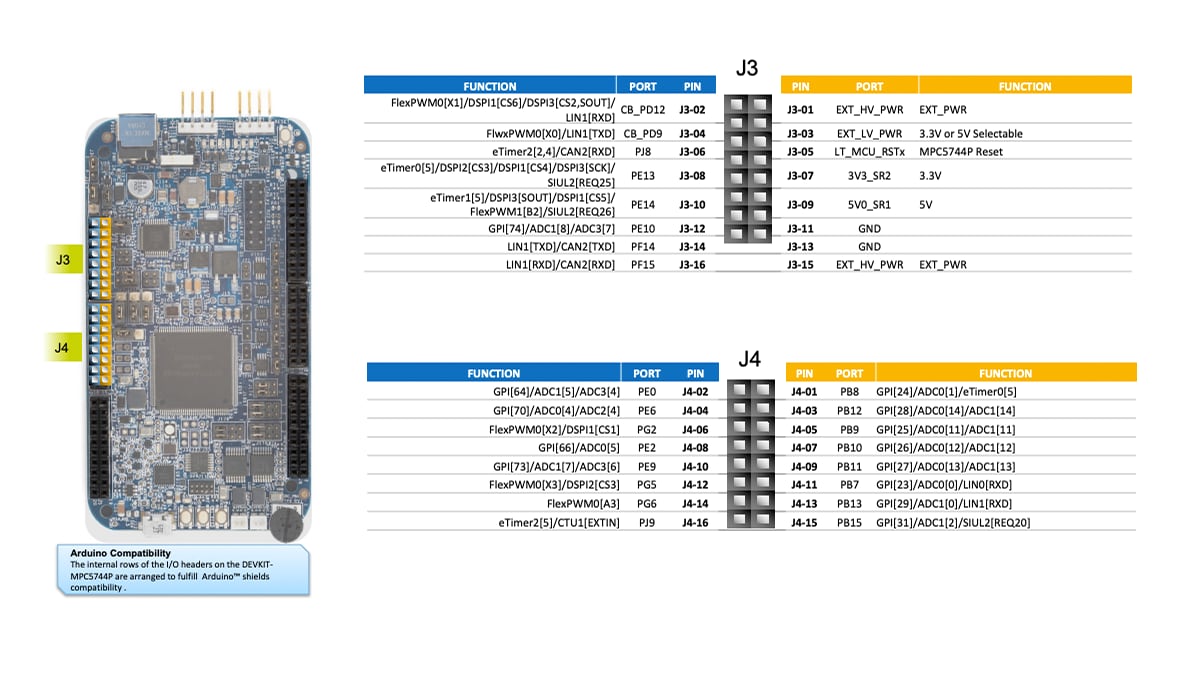

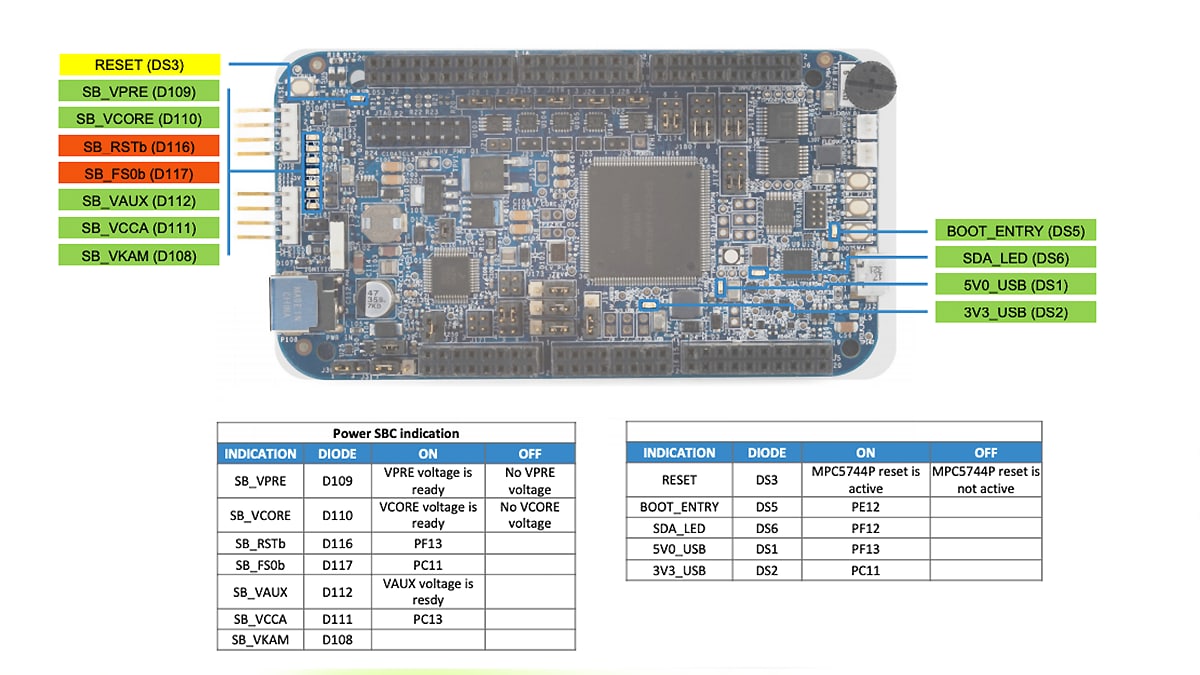

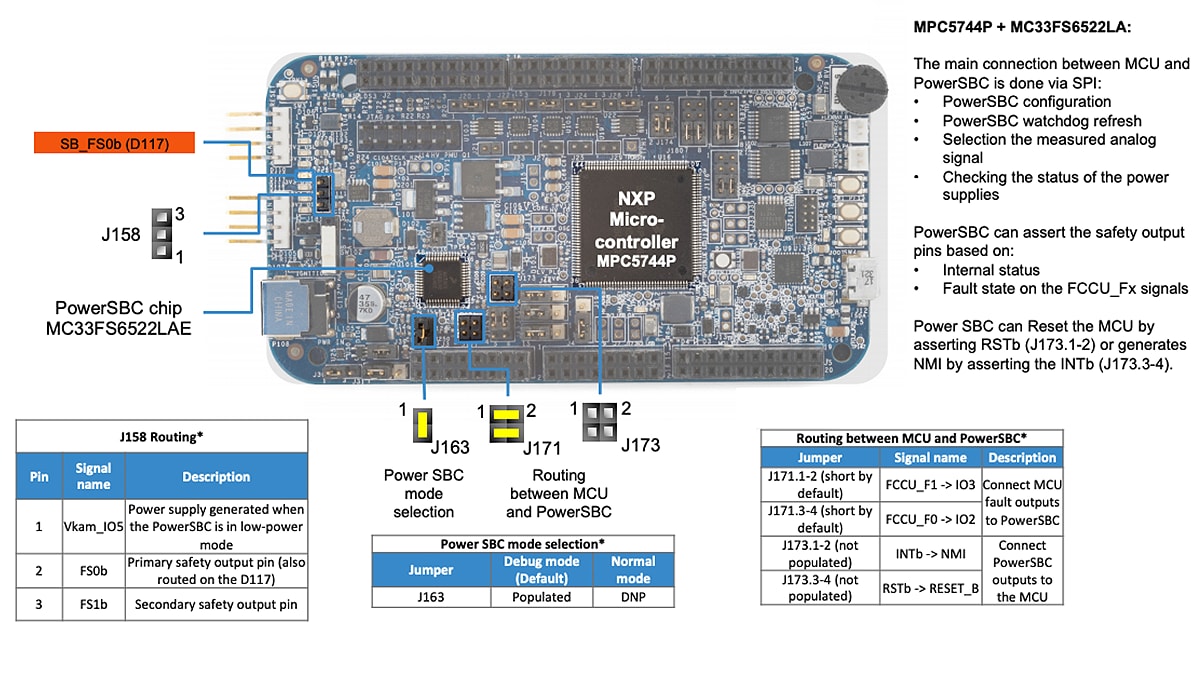

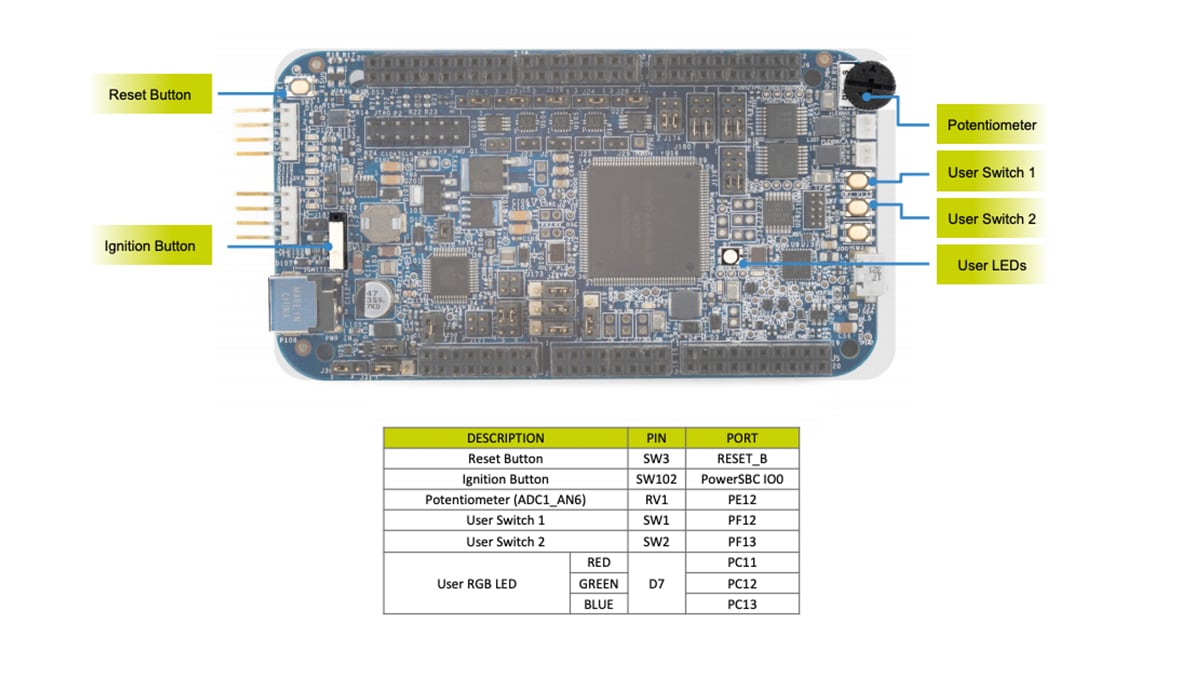

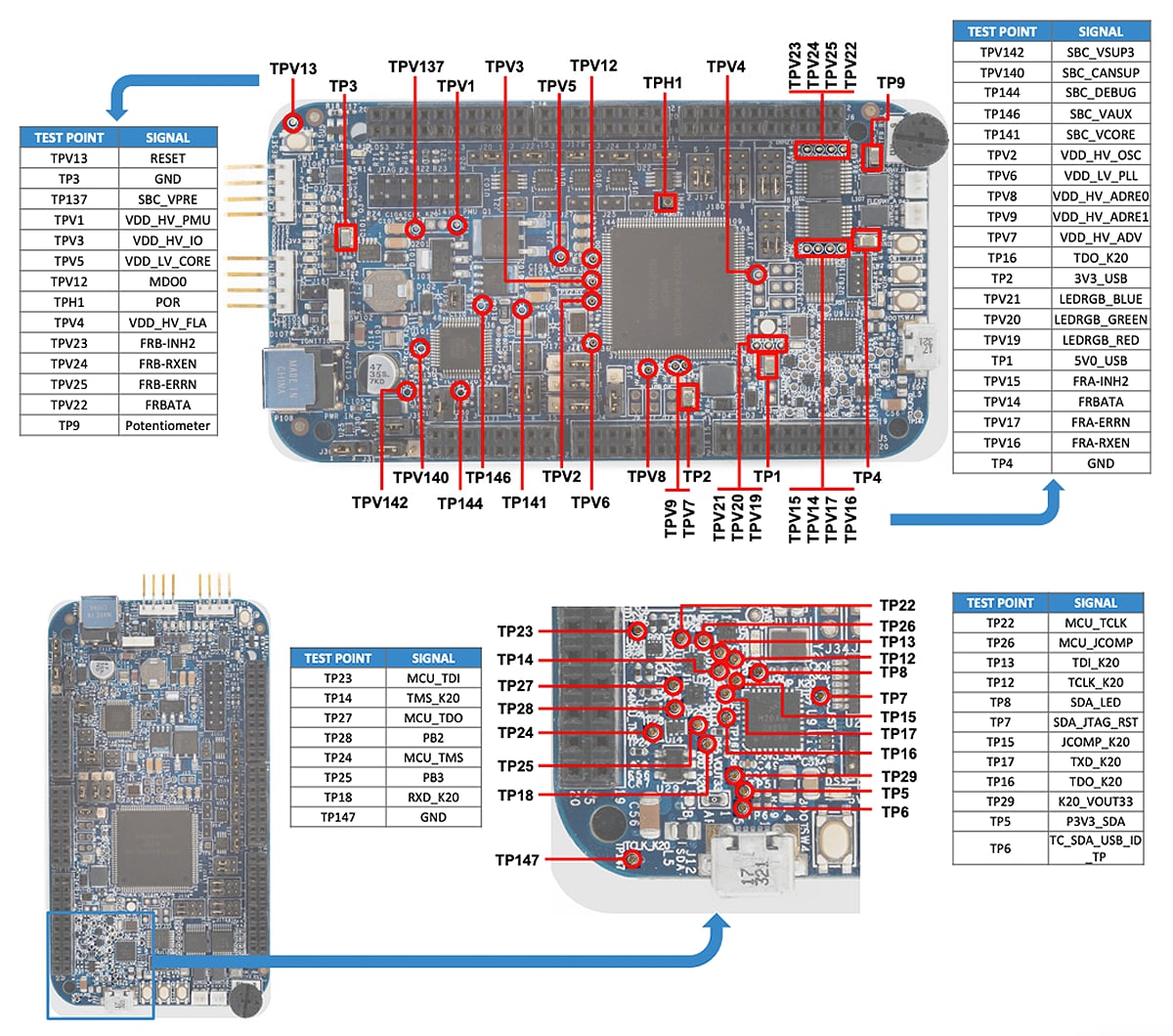

1.2 接头/引脚排列介绍

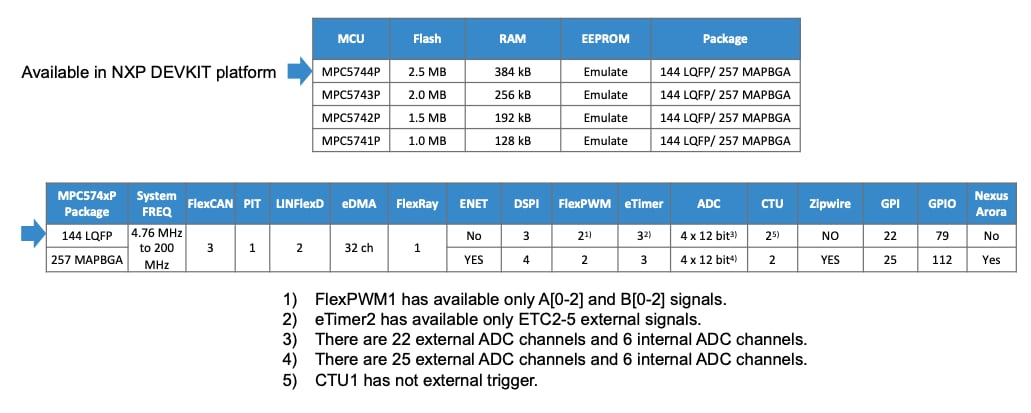

1.10 MPC574xP系列Phantom特性独特之处介绍
2. 获取软件
2.2 获取集成开发环境(IDE)
如使用S32 Design Studio for Power Architecture®，则DEVKIT-MPC5744P性能更佳。
2.3 获取PC配置驱动程序
一些示例应用通过MCU UART输出数据。确保已安装了该板虚拟COM端口的驱动程序。
安装了串行端口驱动程序后，运行任一终端应用，查看MCU UART的串行输出。将终端的波特率配置为57600 ，数据位为8，无奇偶校验位，且停止位为1。
在“项目和教程”部分了解终端应用用法的详情。
3. 连接
观看视频，设置开发板。您还可以使用分步指南。

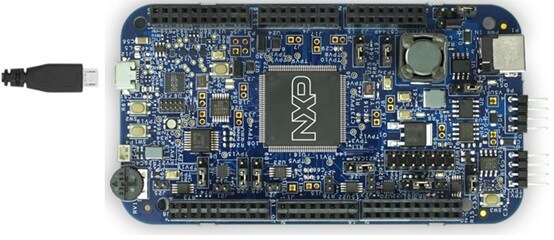

3.1 将USB线连接到DEVKIT-MPC5744P板
将USB线缆的一端连接到PC，另一端连接到板上的micro-B连接器。
允许PC自动配置USB驱动程序。
4.创建、构建和加载
观看视频，了解如何创建新项目并加载代码示例。您还可以使用分步指南。

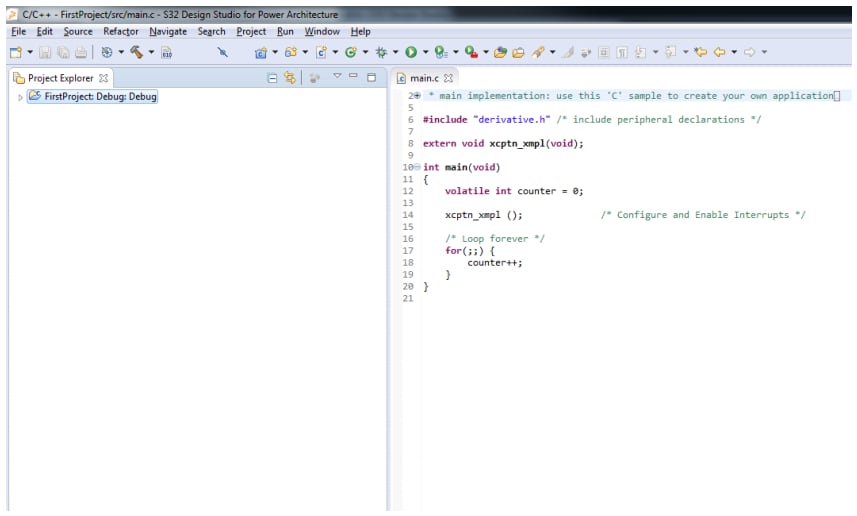

4.1 在IDE中创建新项目
- 启动S32 Design for Power Architecture®，选择一个默认工作区或指定一个新工作区。然后点击OK (确定)。
- 选择File → New → Project，创建新项目

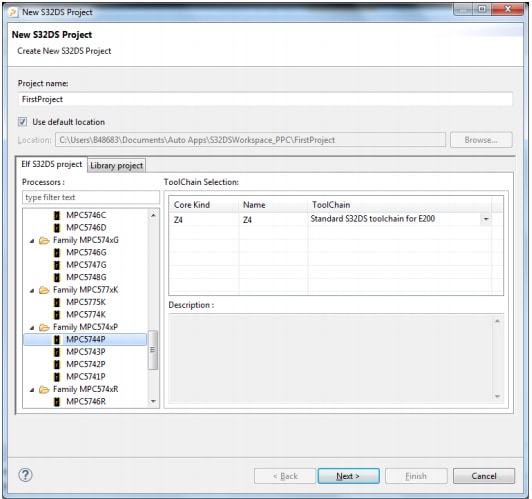

- 选择项目名称，然后选择项目类型，再点击Next (下一步)。建议使用
Elf S32DS Project - 选择内核和参数，然后点击Finish (完成)。建议现在使用默认设置，但您可以在Language (语言)、Library (库)和Debugger (调试器)中进行选择。
- 将为设备中的每个内核创建一个项目。MPC5744P只有一个
4.2 在IDE中构建新项目

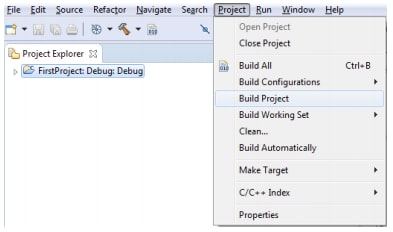

使用这两个路径中的一个路径创建项目：
- Project → Build Project
- 点击
图标构建项目，然后点击
图标构建所有项目

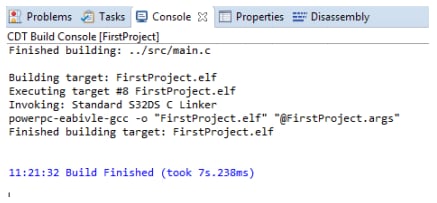

成功构建项目后，控制台上将显示下面的消息：
4.3 在IDE中调试项目
- 将调试器连接至板和PC

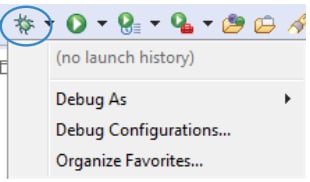

- 在top菜单点击“调试”图标
-

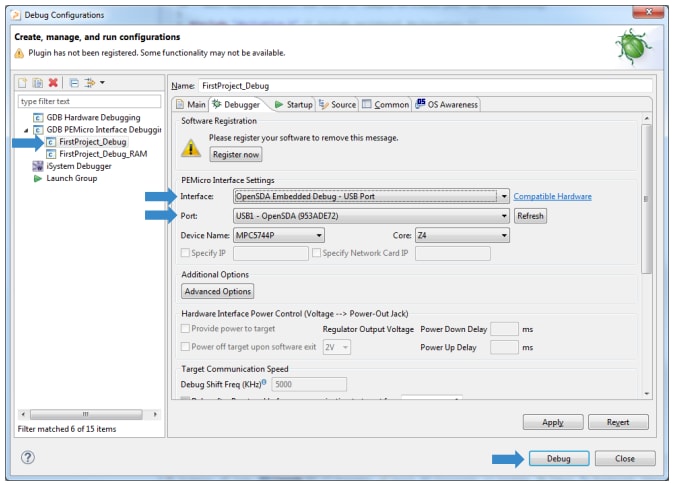

选择Project (项目)、Interface (接口)和Port (端口)，然后点击Debug (调试)。
(示例："FirstProject_Debug"和"OpenSDA for DEVKIT-MPC5744P")
4.4 从RAM调试项目
通过以下路径，从RAM进行调试：
- 前往 Project → Build Configurations → Set Active → Debug_RAM
- 点击“hammer”(锤子)图标旁的箭头，选择Debug_RAM：

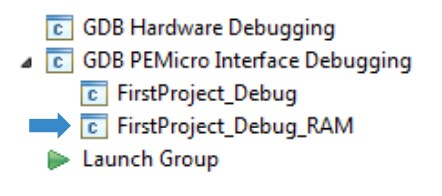

最后，从RAM进行调试，调试时选择RAM相关会话。

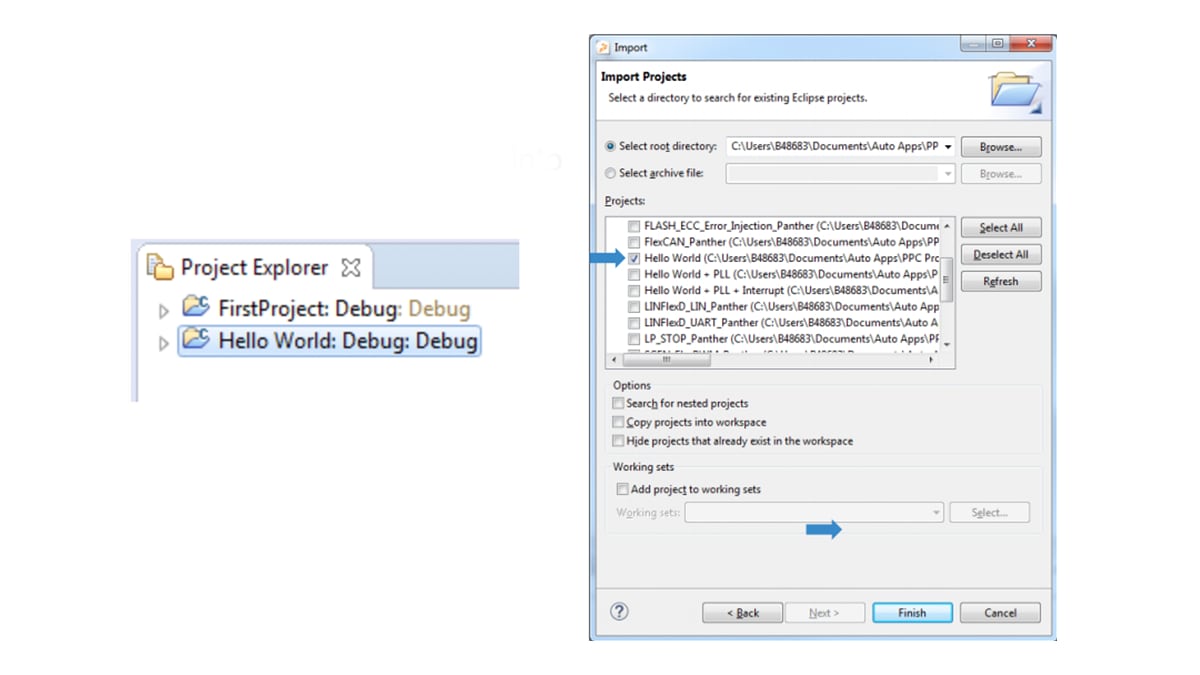

4.5 使用内置示例制造项目
- 启动S32 Design Studio for Power Architecture®，按下面的路径打开一个新文件：File → New → New S32DS Project from Example
- 选择您选择的内置项目，然后点击Finish (完成)。
- 选定的项目将复制到活动工作区
使用终端应用
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
启动Tera Term，选择Serial (串行)选项。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为57600，数据位为8，无奇偶校验位且停止位为1。进入Setup>Serial Port，更新设置。
- 确认连接已打开。连接后，Tera Term将更新其标题栏：
- 一切就绪
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 下载PuTTY，运行安装程序
- 启动PuTTY
- 配置"Serial"单选按钮并输入之前确定的COM端口号。同时输入波特率
- 打开串行连接
- 一切就绪
注：这些教程是通用的，因此波特率和数据位配置等特定值可能不适用于DEVKIT-MPC5744P代码示例。如需了解每个代码示例的具体说明，请查看每个示例项目中的注释。
安装S32 Design Studio IDE
安装S32 Design Studio IDE
- 下载最新版S32 Design Studio IDE for Power Architecture®

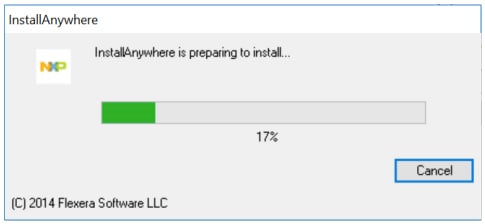

- 前往下载文件夹。运行安装文件，将出现Preparing to install(准备安装)对话框
-

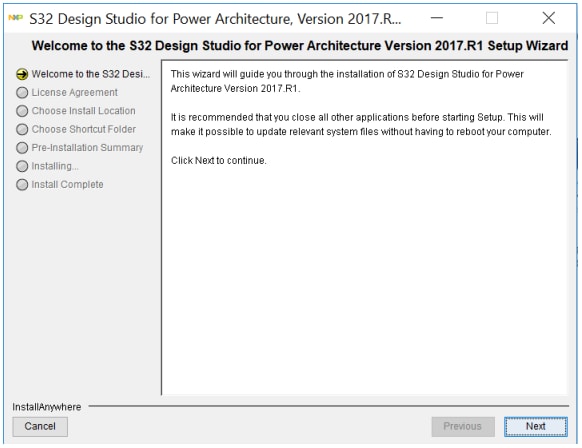

出现安装向导窗口后，点击Next (下一步)
-

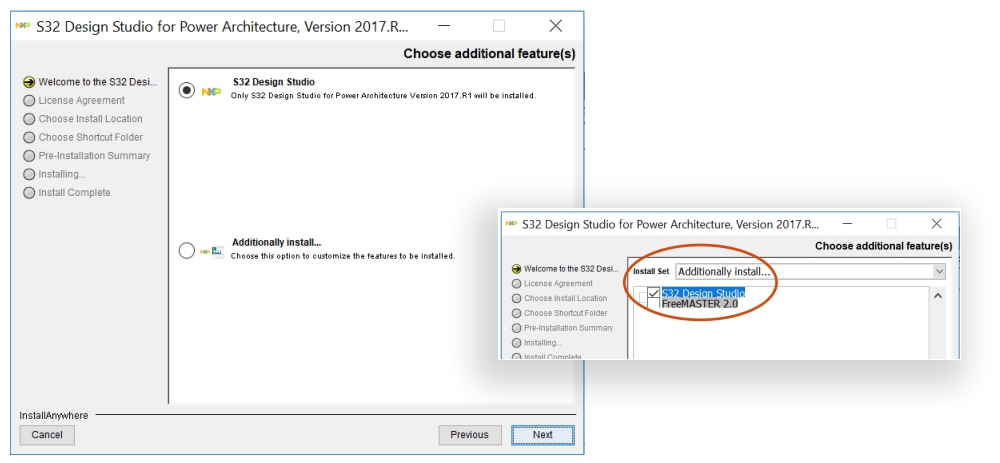

选择S32 Design Studio，只安装该软件。要安装更多软件，请选择Additionally install (安装更多)选项

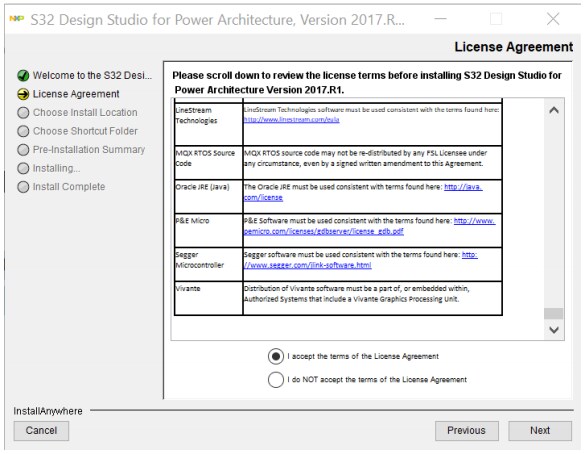

- 建议阅读整个“许可协议”。阅读完毕，选择“接受协议条款”单选按钮，点击Next (下一步)继续操作
-

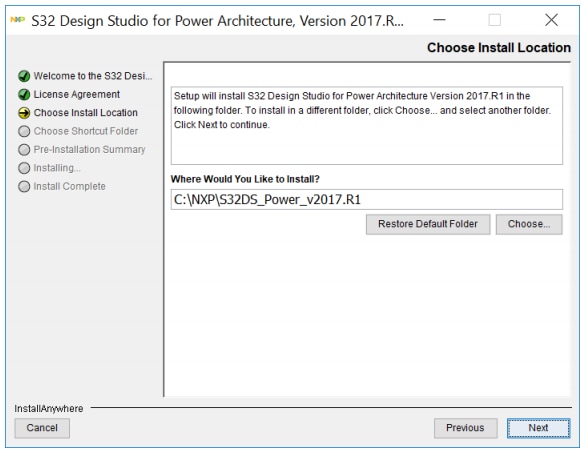

选择默认或新安装位置，然后点击Next (下一步)。

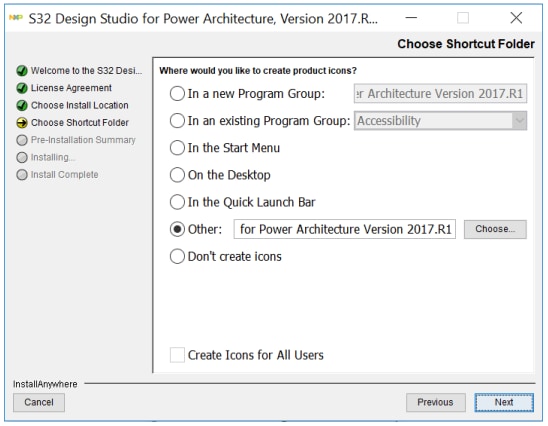

- 选择路径，生成首选快捷键，点击Next (下一步)

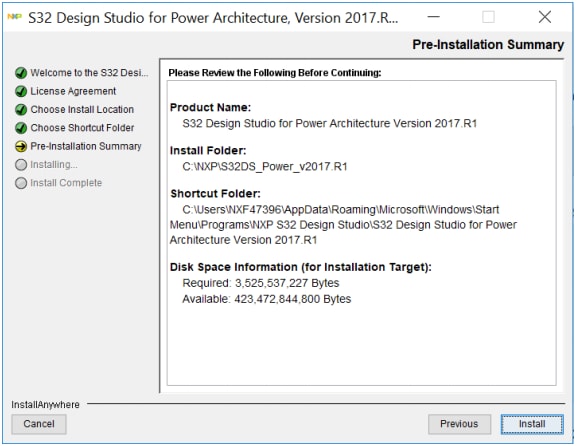

- 验证Pre-installation Summary (预安装摘要)选项卡中的所有设置
- 如果一切都准确无误，则点击Install (安装)
-

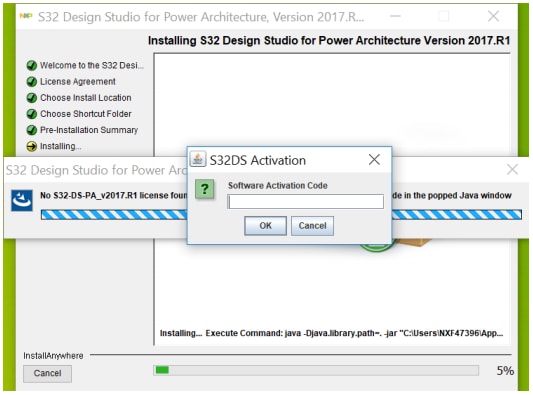

在安装过程中的某个点，将提示软件激活码

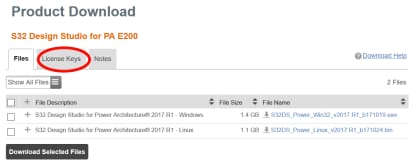

要获取激活码，前往Product Download (产品下载)页面，选择License Keys (许可秘钥)选项卡
- 将激活码复制粘贴到激活窗口，然后选择Online (在线)。

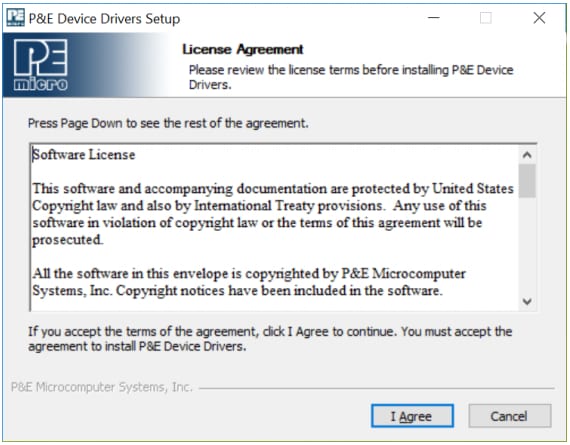

- 安装过程中，需要下载P&E设备驱动程序。阅读“许可协议”，点击I agree (同意)。
- 然后选择目标文件夹，点击Install (安装)。安装完成后，点击Close (关闭)。

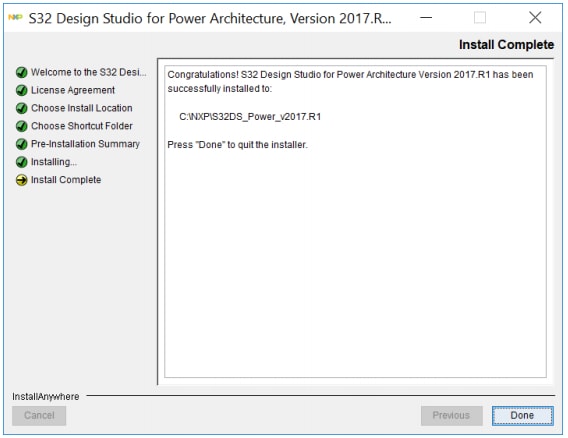

- 安装完S32 Design Studio for Power Architecture后，安装向导窗口将出现Install Complete-Congratulations! (安装完毕-恭喜)消息。

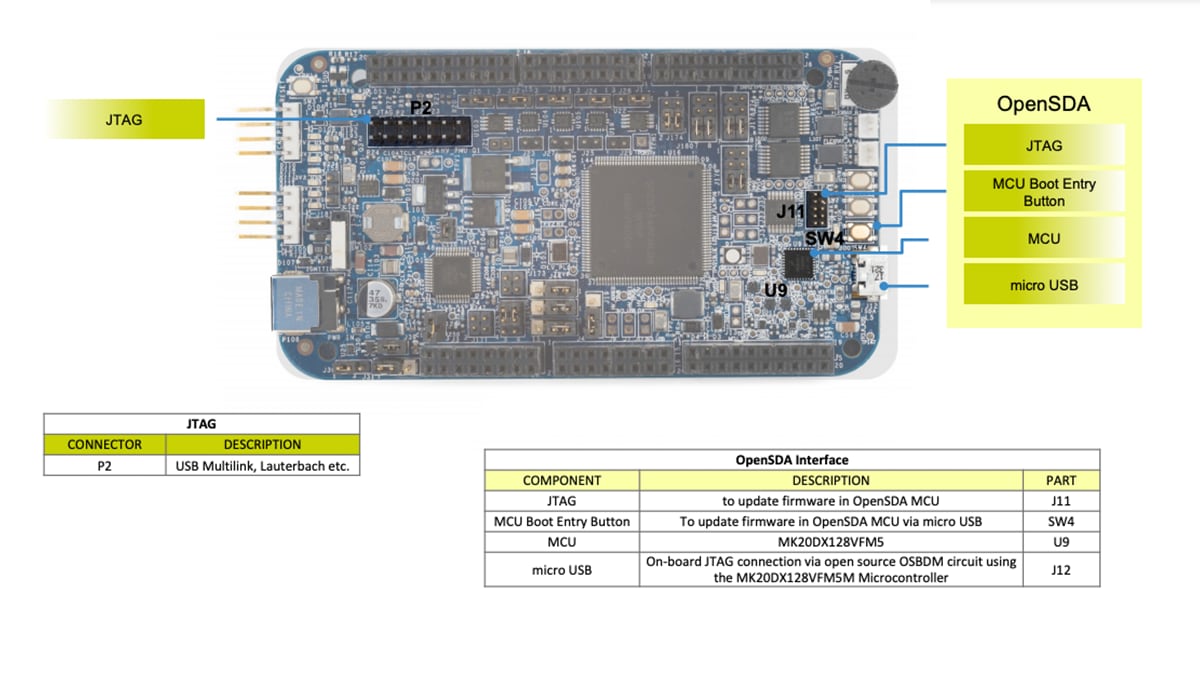

OpenSDA介绍
OpenSDA是一种开放标准串行调试适配器，它桥接USB主机和嵌入式目标处理器之间的串行调试通信。
DEVKIT-MPC5744P预安装了OpenSDA应用。
按照说明运行OpenSDA引导加载程序，更新或更改安装的OpenSDA应用。
进入OpenSDA引导加载程序模式
- 如已连接USB线缆，则将其拔下
- 按下并保持
SW4Bootloader Entry。 - 将USB线分别连接到USB主机和OpenSDA USB连接器(标记为
SDA)。 - 释放
SW4Bootloader Entry
主机文件系统中应能够看到可删除的驱动程序，卷标为BOOTLOADER。
现在处于OpenSDA引导加载程序模式。
加载OpenSDA应用
- 当在OpenSDA引导加载程序模式时，双击引导加载程序驱动中的
SDA_INFO.HTML。通过Web浏览器可打开包含已安装应用名称和版本的OpenSDA主页。还可以从SDA_INFO.HTML直接读取该信息的文本。 - 找到OpenSDA Applications文件夹。
- 复制粘贴该应用或将其拖放到引导加载程序驱动
- 拔下USB线缆并再次将其连接
现在应运行新的OpenSDA应用，重复第一步检查最新版本。
使用相同的流程，加载其他OpenSDA应用。
使用虚拟串行端口
-
确定分配给DEVKIT-MPC5744P虚拟串行端口的符号名称
在Windows中，打开“设备管理器”，寻找名为
OpenSDA-CDC Serial Port的COM端口。 -
打开您选择的串行终端模拟程序。
对于Windows，可选择Tera Term 、PuTTY 或HyperTerminal
- 使用S32 Design Studio IDE的“代码示例”程序1
- 配置终端模拟程序。大多数嵌入式示例都使用8个数据位、无奇偶校验位和1个停止位(8-N-1)
- 使波特率匹配选定的串行测试应用，打开端口。
- 随时按下和释放
SW1Reset按钮，重启示例应用。重置嵌入式应用不会影响虚拟串行端口到终端程序的连接
注：有关在使用COM端口时断开虚拟串行端口时出现的已知Windows问题的描述，请参阅《OpenSDA用户指南》。
