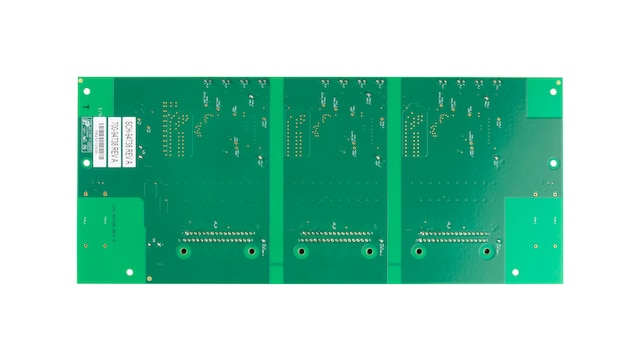

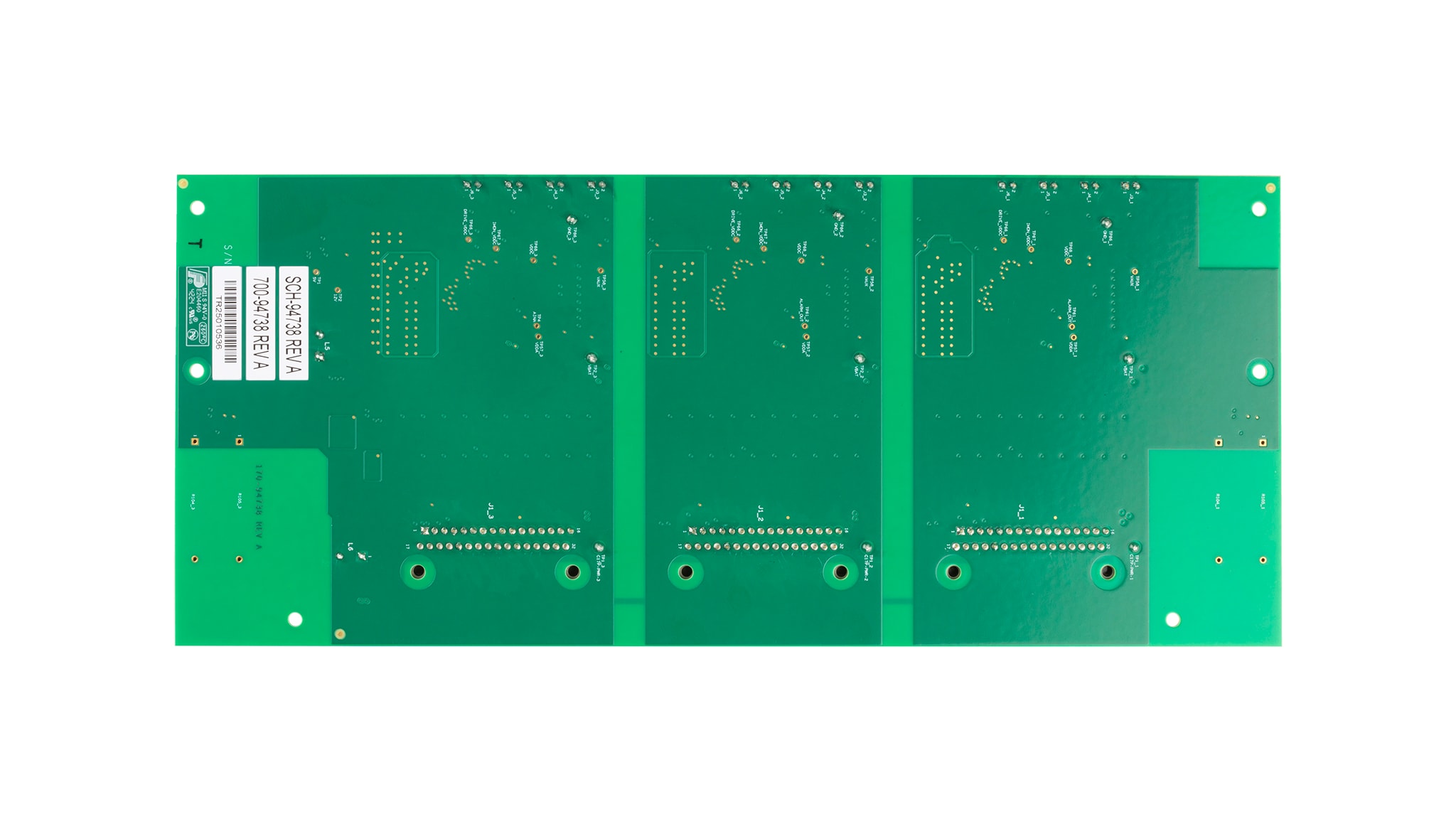

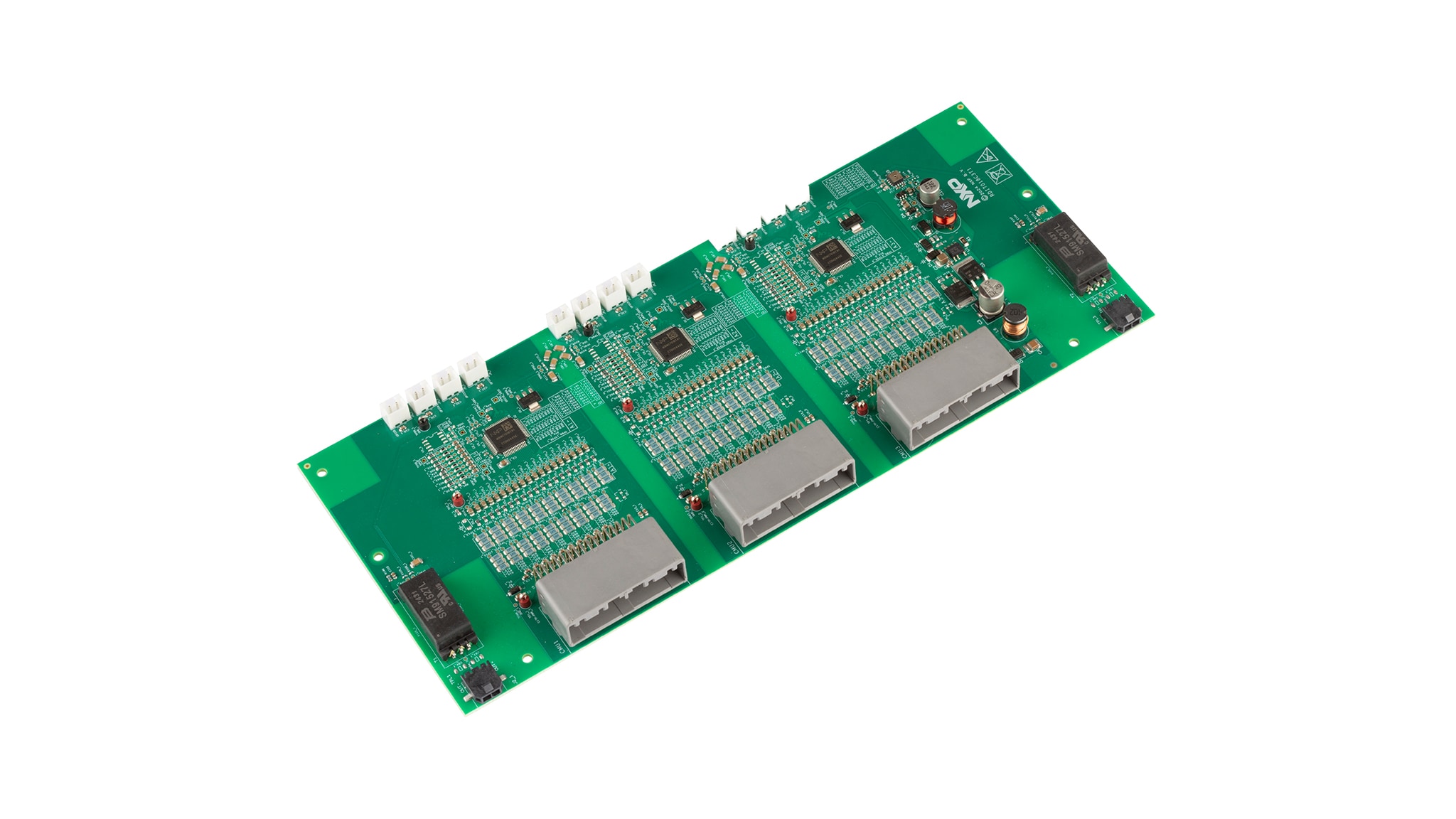

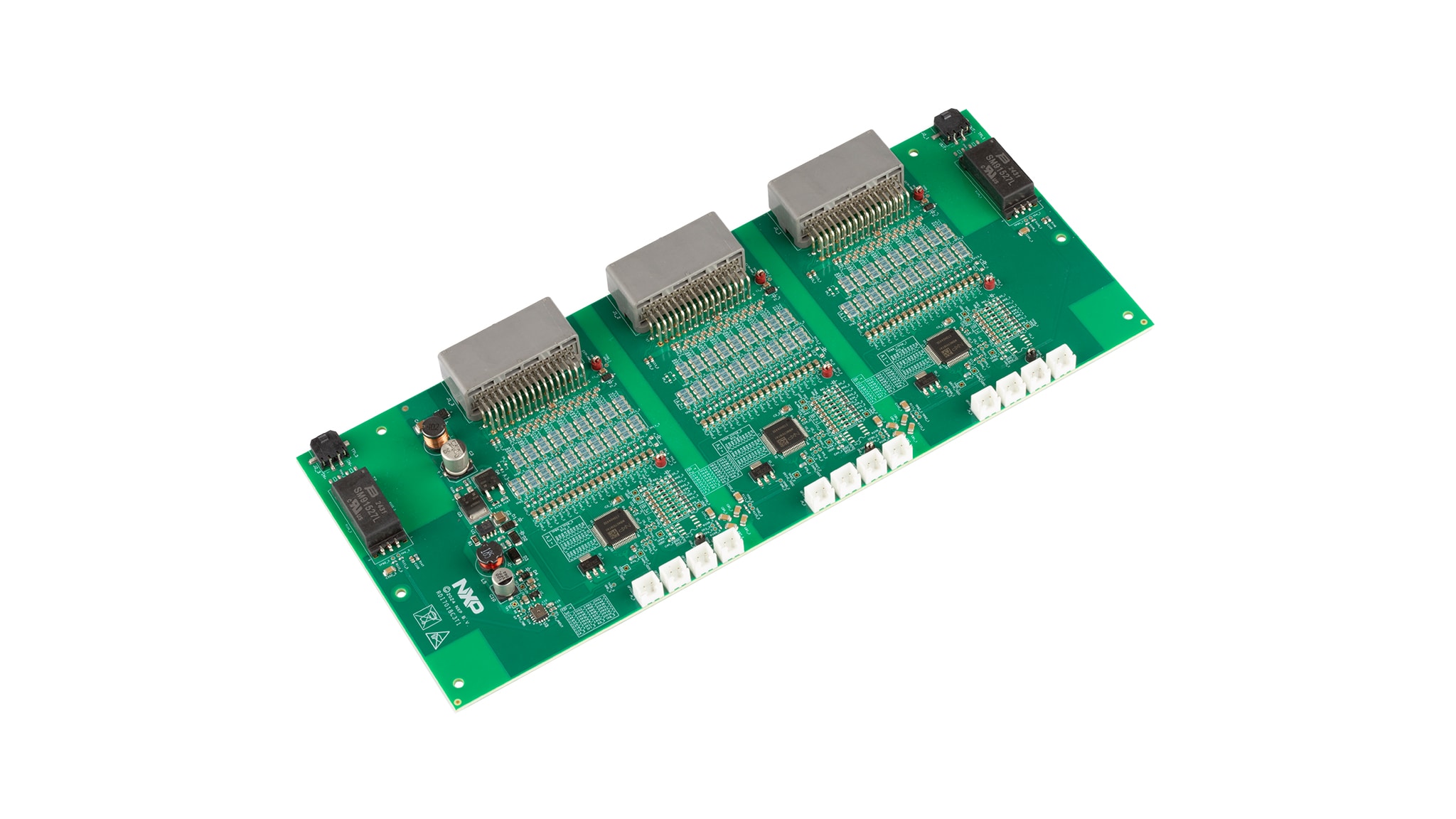

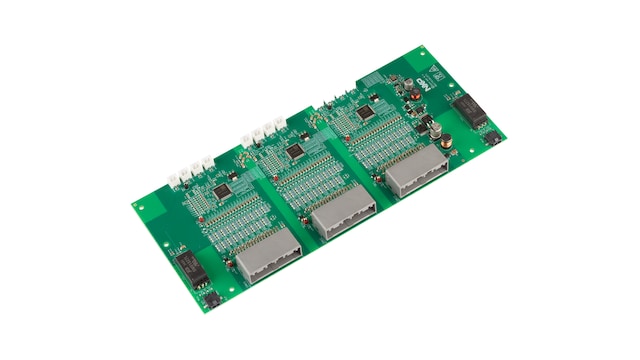

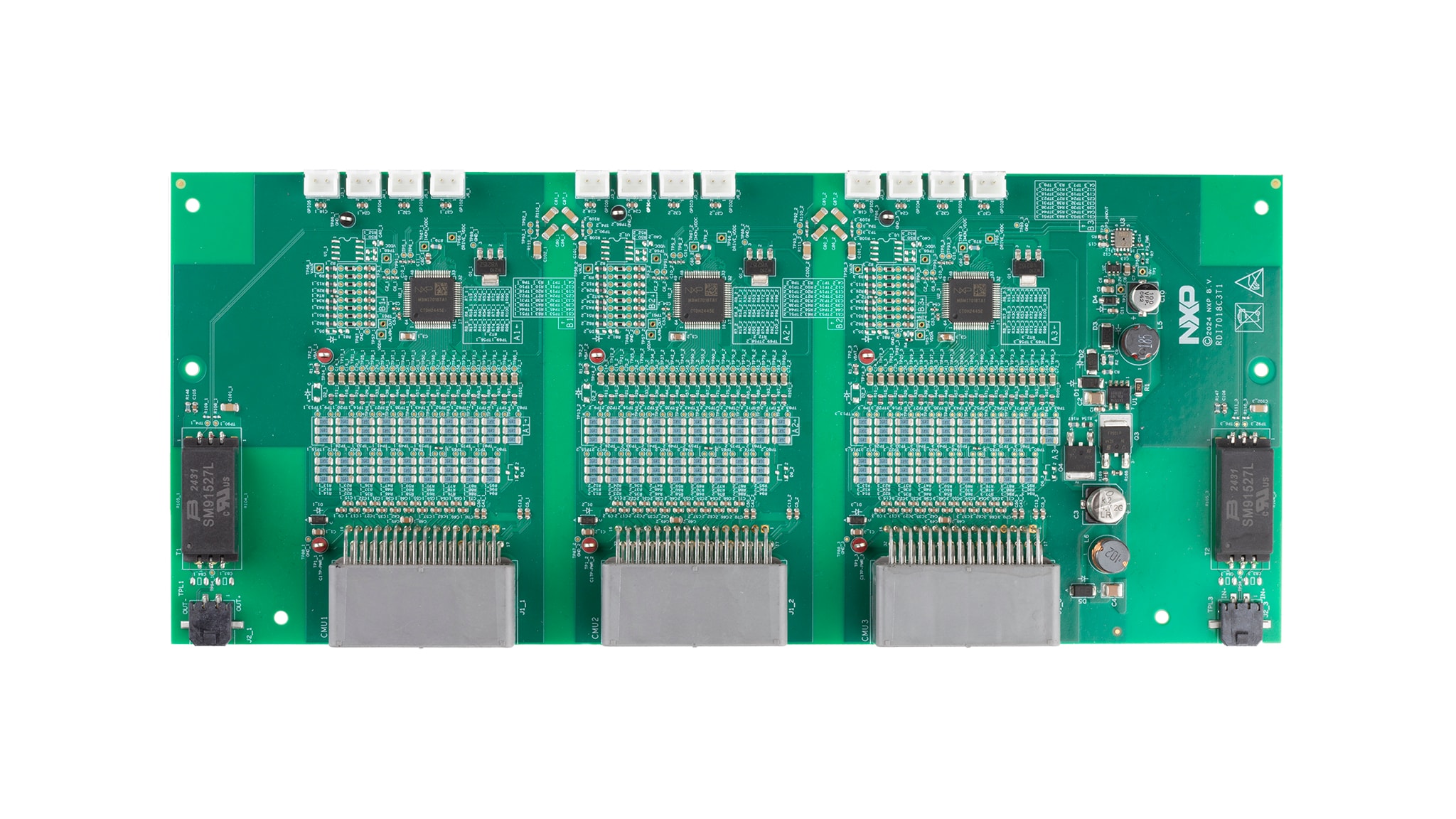

Name: BESS电芯监测单元CMU，能够监测3组18节串联电芯
Price: 379.00 USD
Availability: InStock

产品详情

框图

RDI7018C3T1

获取框图PDF

支持的器件

电池管理

电芯控制器

BMI7018: 18通道锂电池电芯控制器IC

特性

电压测量

3个BMI7018电芯控制器(BCC)，最多可容纳54个电芯，可通过向菊花链添加更多CMU进行扩展
终身保证的高精度电芯电压测量通道，具有平均和高级滤波功能

温度测量

3x9个模拟输入(包括温度传感器)或具有高级滤波功能的GPIO

电芯平衡

集成温控功能的电芯平衡，最高可达300mA(使用默认设置)

压力传感

用于热失控检测的板载压力传感器

通信

CMU和BMU之间的隔离TPL通信

购买选项

点击展开

BATT-18CTCABLE30
正常供应

Cell Terminal (CT) cable, 18 cells, 30 cm-long.

套件包含

套件包含：

1根长30cm的电芯端子(CT)电缆

$25.00 USD

现货 :20

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-TPLCABLE20
正常供应

Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

套件包含

套件包含：

一根长30cm的ETPL电缆

$14.38 USD

现货 :19

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

BATT-TPLCABLE50
正常供应

Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

套件包含

套件包含：

一根长50cm的ETPL电缆

$14.38 USD

现货 :19

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

RDI7018C3T1
正常供应

BESS Cell Monitoring Unit (CMU) with 3x 18S Capability.

套件包含

套件包含：

组装和测试好的评估板/模块，放在防静电袋中
3根电芯端子线缆
1根传输协议链路(TPL)通信电缆
快速入门指南

$379.00 USD

现货 :8

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

UM12204, RDI7018C3T1 Featuring the BMI7018 Battery Cell Controller Integrated Circuit User Manual[UM12204]

PDFNov 22, 2024版本更新 1.0

Getting Started with the RDI7018C3T1[GS-RDI7018C3T1]快速入门

HTMLApr 30, 2025

设计资源

Related Hardware

快速参考恩智浦板类型.

4 硬件

评估板和开发板
计算机至电气传输协议链路(ETPL) Dongle

KIT-PC2TPLEVB类似
评估板和开发板
为MC33774 BCC EVB供电的18节电池组模拟器

BATT-18EMULATOR类似
评估板和开发板
MC33665A评估板，带有SPI和隔离菊花链通信

FRDM665SPIEVB类似
评估板和开发板
MC33664ATL隔离网络高速收发器评估板

FRDMDUALK3664EVB类似

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
RDI7018C3T1 Schematics

PDF版本 ASep 23, 2024 13:40:004.34 MBSPF-94738

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
RDI7018C3T1 Design Files

ZIP版本 1Nov 1, 2024 13:35:006.23 MBRDI7018C3T1-DESIGN-FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1 软件文件

开发IDE和生成工具
BMI7018 Evaluation GUI

ZIP版本 7Mar 18, 2025 14:54:00BMI7018-EVALUATION-GUI
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
