BATT-18EMULATOR评估板快速入门
上次修改时间：
May 6, 2023支持
MC33774的电池模拟器
本文档内容
-
开箱即用
-
硬件介绍
-
配置硬件
1. 开箱即用
恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用BATT-18EMULATOR板。
1.1 套件内含物/装箱单
BATT-18EMULATOR套件内含物包括：
- BATT-18EMULATOR，18节滑动式电池组模拟器
- 25W AC-DC适配器，带+5 VDC/5A单输出——DC插头类型P1J (2.1×5.5×11mm),音叉型，中心正极
- 适配器电缆DC插头2.1×5.5×11mm至2.5×5.5×9.5mm
2. 硬件介绍

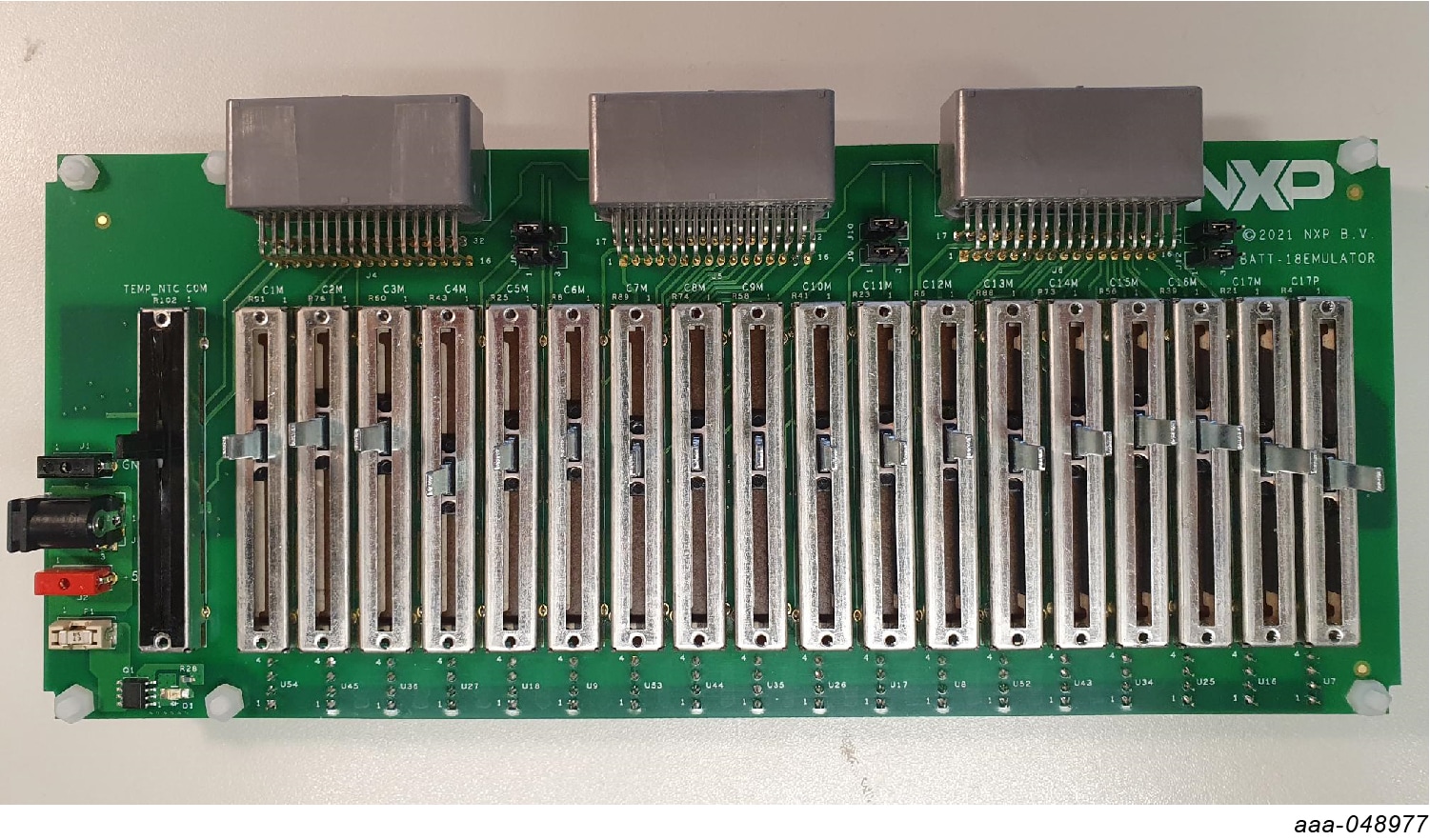

2.1 板特性
- 18个滑动式电位器，可在1.2V和3.3V之间调节电池电压。最大总电压限制为60V。
- 三节电池的电压可以反转，以施加−1.2V至−3.3V的电压
- 每通道最大电流容量：200mA
- 连接MC33774评估板的三个连接器
- 温度传感器输出电压可以在0V到+4.95V之间变化，模拟负温度系数(NTC)传感器

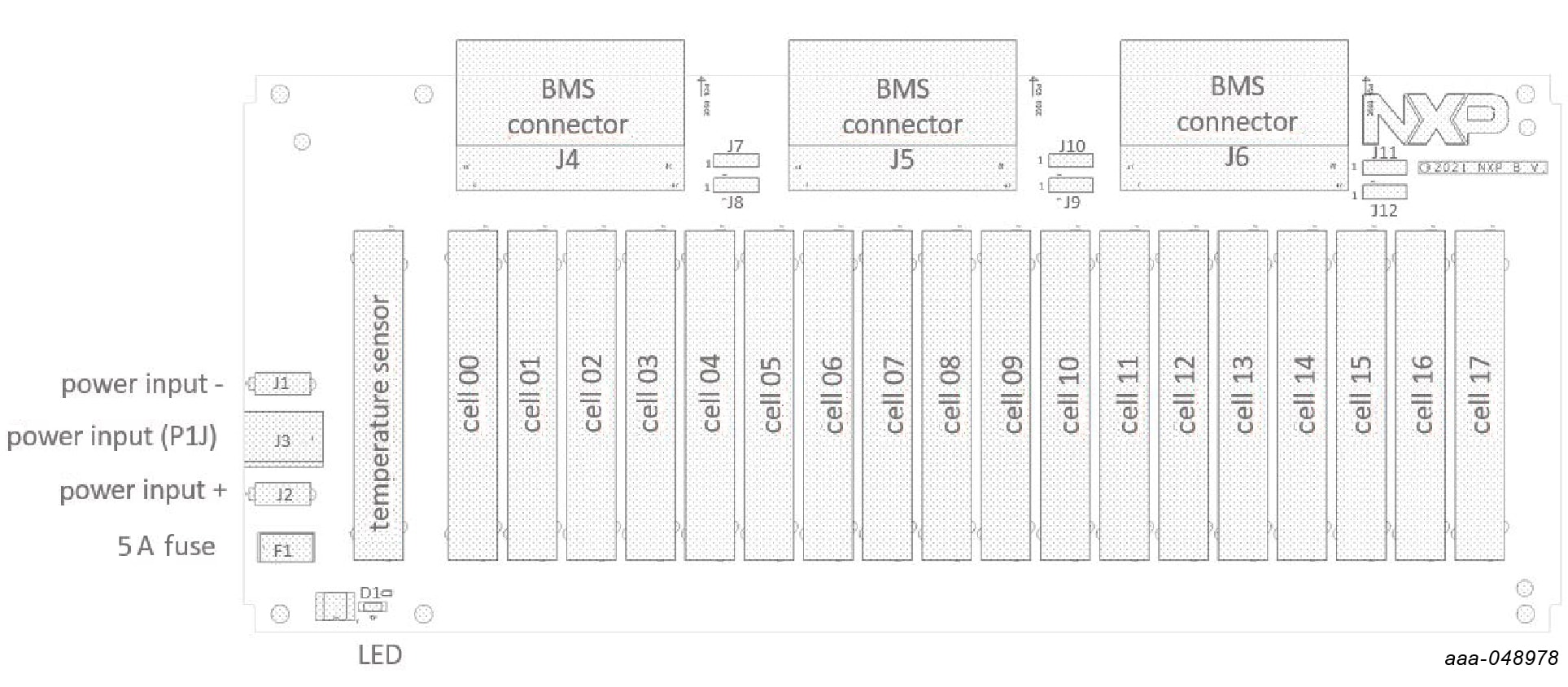

2.2 板说明
BATT-18EMULATOR板可以模拟多节电池组，并轻松连接到MC33774 18节电池控制器(BCC)的评估板上：
- RD33774ADSTEVB：带一个MC33774的分布式板
- RD33774CNT3EVB：带三个MC33774的集中式板
3. 配置硬件
3.1 配置硬件
要配置硬件，请完成以下步骤：
- 使用MC33774 EVB套件中随附的32引脚电缆，将一至三个MC33774 EVB评估板连接到任何电池模拟器连接器
J4、J5、J6。 - 通过一个Ø2.5mm插孔连接器
J3，将电流容量为5.0A的5.0V DC电源连接到板。中心引脚连接正极电压，环形端子接地。板载LED指示灯应亮起。 - 移动电位器可更改18节电池和温度传感器模拟器上的电压。
