2.4/5GHz双频1x1 Wi-Fi® 6（802.11ax）+蓝牙5.2 + 802.15.4三频无线解决方案
IW612 接收通知
IW612是高度集成的2.4/5GHz双频1x1 Wi-Fi 6、蓝牙/低功耗蓝牙5.2和802.15.4三频无线单芯片解决方案，适用于智能家居、智能设备和附件、智能家电、智能能源、工业自动化、网关等众多物联网和工业应用。这种高度集成有助于产生极低的系统成本和较小的外部BOM，同时实现所有内部射频以及LTE等外部射频之间的有效共存。
IW612包含搭载恩智浦802.11ax（Wi-Fi 6）技术的全功能Wi-Fi子系统，与上一代Wi-Fi标准相比，其吞吐量更高、网络效率更高、延迟更低、范围更广。Wi-Fi子系统将Wi-Fi MAC、基带和直接转换射频与集成的功率放大器、低噪声放大器和发射/接收开关集成在一起，无需射频前端模块（FEMS），从而节省了成本并降低了系统复杂性。
除了Wi-Fi 6射频，IW612还集成了支持Thread网状网的独立蓝牙5.2和802.15.4子系统。该器件具有蓝牙配置文件，如免提功能（HFP）、音频流的高级音频分发配置文件（A2DP）以及双宽带语音（WBS）等附加配置文件。对于低功耗蓝牙，IW612支持2Mbit/s的高速数据传输速率、远距离和扩展传播。最后，使用等时通道支持LE Audio，可获得更佳的整体音频体验。
IW612为Wi-Fi和Bluetooth/802.15.4子系统集成了专用CPU和内存，实现了实时、独立的协议处理。将IW612连接到外部主处理器的接口包括SDIO 3.0 for Wi-Fi、UART for Bluetooth和SPI for 802.15.4。
领先的模块制造商提供基于恩智浦IW612的无线模块。
产品详情

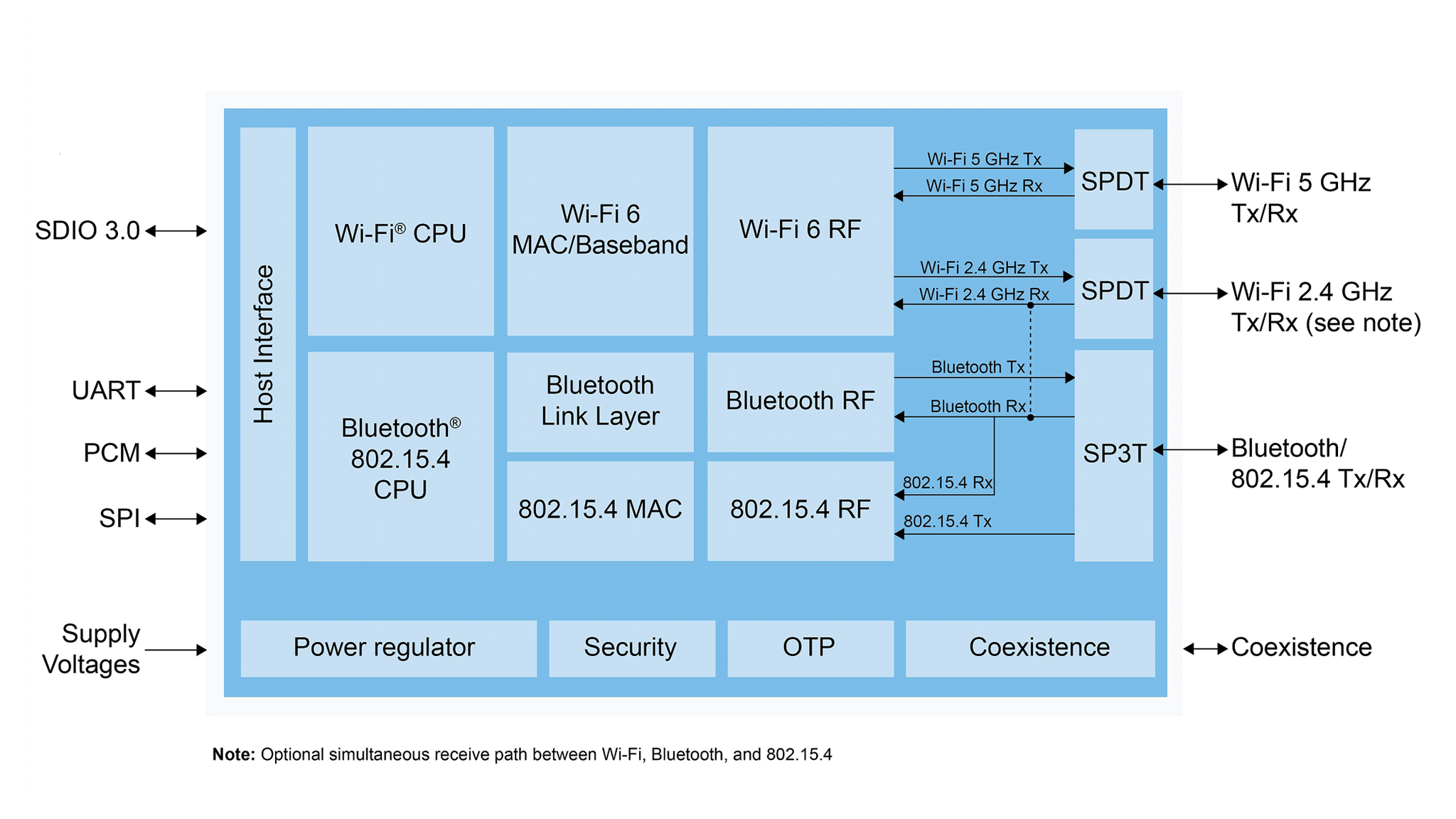

框图
特性
Wi-Fi主要特性
- 1x1 2.4/5GHz，通道频率高达80MHz
- UL/DL MU-MIMO和OFDMA
- 目标唤醒时间, 双载波调制, 广播距离更远
- 802.11az精准测距
- WPA3安全性
- SDIO 3.0主接口
蓝牙主要特性
- 支持蓝牙5.2
- 集成高功率功放，发射功率高达+20dBm
- 全功能蓝牙基带
- SCO/eSCO链路，可处理硬件加速音频信号
- BLE 2Mbit/s，长距离，广播扩展
- 具有等时通道的LE Audio (I2S/PCM)
- UART主接口
802.15.4主要特性
- 符合IEEE 802.15.4-2015标准，支持2.4GHz频段的Thread
- 集成高功率功放，发射功率高达+20dBm
- 通过蓝牙共享发射机和天线引脚
- 通过蓝牙同步接收
- SPI主接口
一般特性
- Wi-Fi和蓝牙的专用、独立CPU和内存
- 支持深睡眠低功耗模式的高效电源管理系统

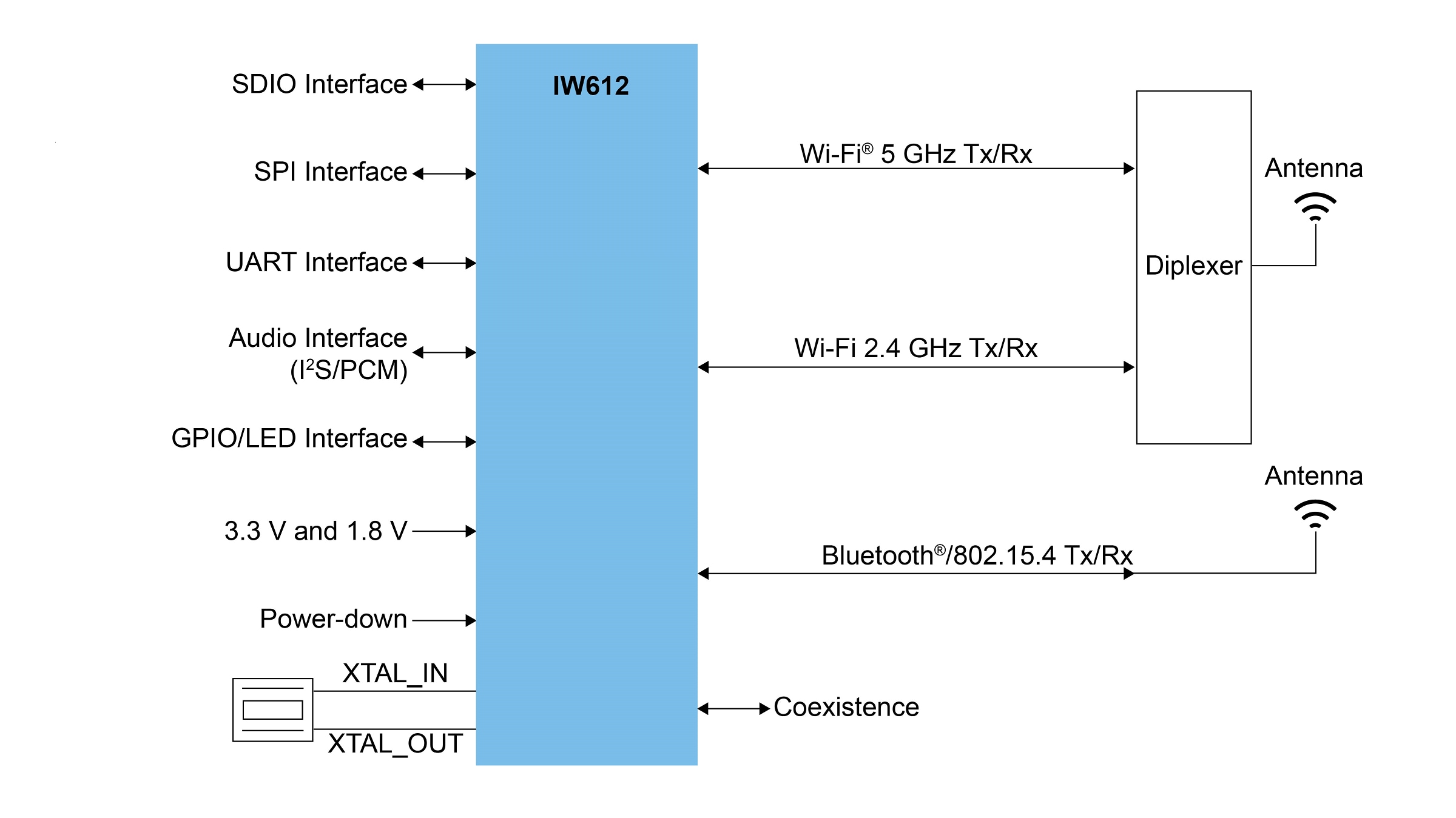

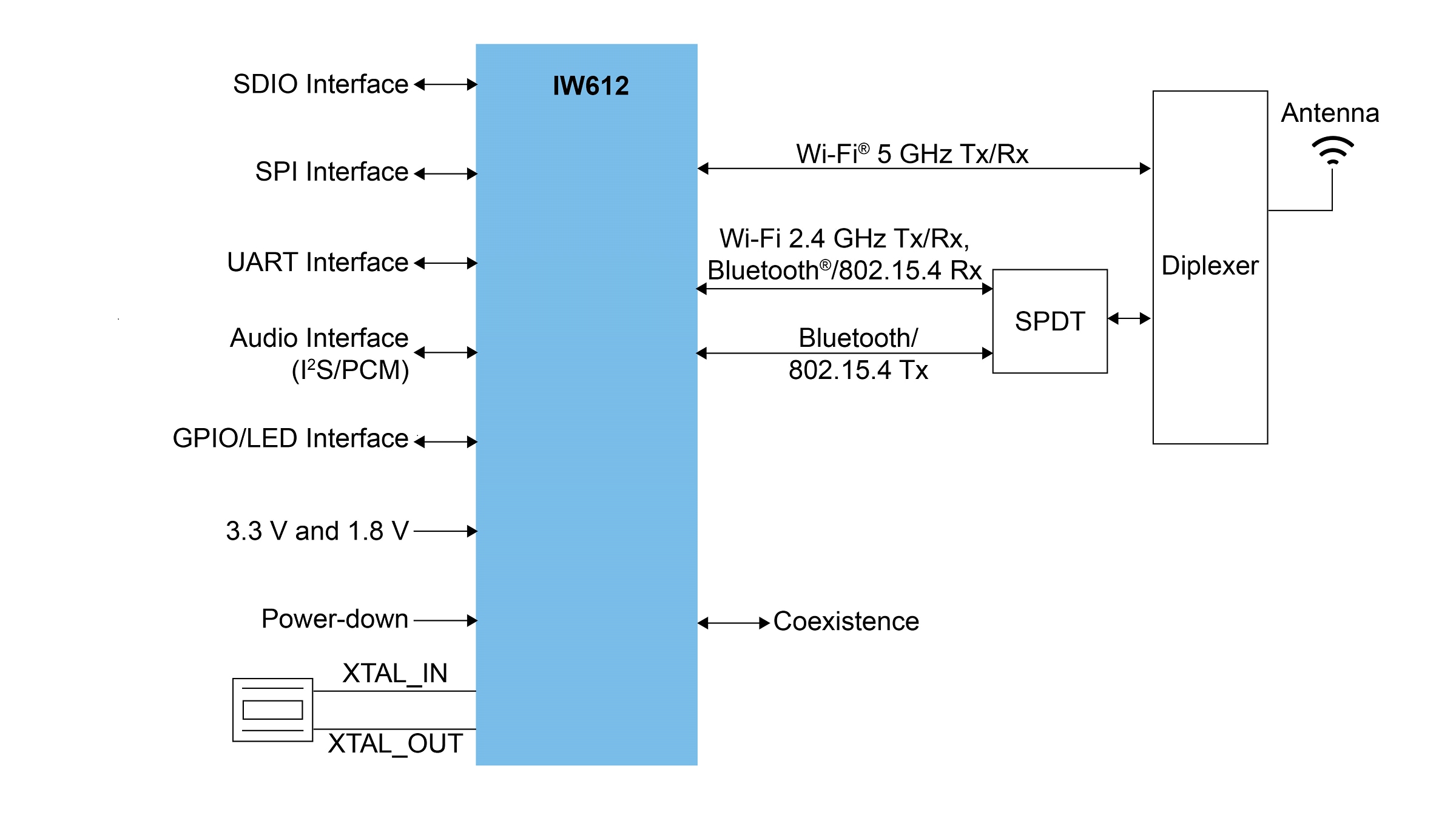

- 单天线和双天线配置
合作伙伴模块
Wi-Fi 6 （802.11ax） 5.2 + 802.15.4 3频解决方案GHz双频1x1 + Bluetooth® 5.1
| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线编号 | 模块类型 | 模块大小 | 资格认证 | 推荐主机 |
|---|---|---|---|---|---|---|---|---|---|

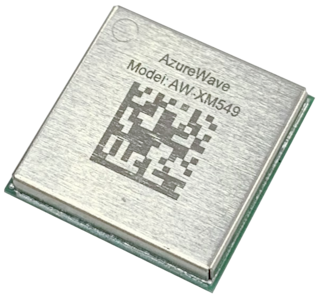

| AW-XM549 |
SDIO | UART | 0至70 | 天线引脚数 | 1 | SMD | 12x12x1.99 | CE, FCC, IC, 日本 | i.MX |
| AW-XM549-I |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 12x12x1.99 | CE, FCC, IC, 日本 | i.MX |
| CMP9612-9-R |
SDIO | UART | -40至85 | 射频引脚 | 1 | SMD | 12x12x2mm | N/A | i.MX/i.MX RT |
| CMP9612-2C-R |
SDIO | UART | -40至85 | u.FL | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX/i.MX RT |
| CMP9612-2-R |
SDIO | UART | -40至85 | PCB走线 | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX/i.MX RT |
| CMP9612-1C-R |
SDIO | UART | 0至70 | u.FL | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX/i.MX RT |
| CMP9612-1-R |
SDIO | UART | 0至70 | PCB走线 | 1 | SMD | 16.64x27.8x3.47 | FCC IC CE | i.MX/i.MX RT |
| SPB438 |
4位SDIO 3.0 | UART | -40至85 | MHF 4 | 1 | M.2 E键 | 22x30x2.5 | FCC, IC, CE | i.MX |
| LBES5PL2EL-923 |
SDIO | UART | -40至85 | 天线引脚数 | 2 | SMD | 8.8x7.7x1.3 | CE, FCC, IC, MIC（日本） | i.MX |

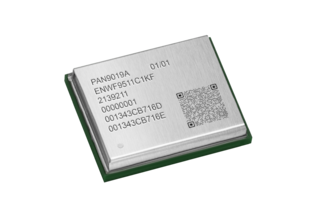

| ENWF9511C1KF |
SDIO | UART | -40至85 | 引脚 | 1 | SMD | 15.3x12x2.5 | EU, CE RED, FCC, ISED | i.MX 6/7/8, i.MX RT |
| M2-MAYA-W161 |
SDIO | UART, PCM/I2S | -40至85 | U.FL接头 | 2 | M.2卡 | 22.0x30.0x2.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W270-00B |
SDIO | UART, PCM/I2S | -40至85 | U.FL接头 | 2 | SMD | 10.4x14.3x1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W271-00B |
SDIO | UART, PCM/I2S | -40至85 | 天线引脚数 | 2 | SMD | 10.4x14.3x1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |

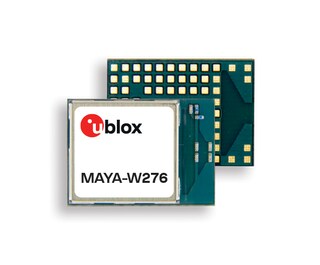

| MAYA-W276-00B |
SDIO | UART, PCM/I2S | -40至85 | 嵌入式天线/引脚 | 1 | SMD | 10.4x14.3x1.9 | ISO-16750 | i.MX 6/7/8 i.MX RT |
