2x2双频（5-7GHz），1x1（2.4GHz）并发双Wi-Fi 6/6E和Bluetooth 5.3组合解决方案
AW693是高度集成的Wi-Fi 6/6E器件，支持同时运行Wi-Fi（CDW）和Bluetooth 5.3。AW693支持四种模式：
- 模式1：CDW 2x2 Wi-Fi 6/6E 5-7GHz （802.11ax） + 1x1 Wi-Fi 6 2.4GHz（802.11ax）
- 模式2：CDW 1x1 Wi-Fi 6/6E 5-7GHz (802.11ax) + 1x1 Wi-Fi 6 2.4GHz（802.11ax）
- 模式3：2x2 Wi-Fi 6 2.4GHz（802.11ax）
- 模式4：2x2 Wi-Fi 6/6E 5-7GHz（802.11ax）
片上系统(SoC)实现了多种先进功能，包括MU-MIMO、OFDMA、目标唤醒时间(TWT)和BLE Audio。AW693采用集成的2.4GHz和5-7GHz TX功率放大器(PA)、RX低噪声放大器(LNA)和Tx/Rx开关(T/R SW)以及全蓝牙射频，简化了设计。它不仅支持三天线设计，还支持带有PA和LNA的外部前端模块(FEM)。
AW693支持具有三根或两根天线的灵活前端设计。AW693结合软件算法实现了先进的实时Wi-Fi和蓝牙仲裁硬件，以优化共存性能。
它还集成了恩智浦的Edgelock技术。嵌入式Edgelock®安全子系统(ELS)支持硬件加密加速安全启动、密钥管理、固件身份验证、安全生命周期管理和防回滚保护。
AW693为Wi-Fi和蓝牙子系统集成了专用CPU和内存，实现了实时、独立的协议处理。与外部主处理器连接的接口包括PCIe（用于Wi-Fi）和UART （用于蓝牙）。AW693采用HVQFN148和WLCSP封装，并且符合AEC-Q100 2级标准。
领先的模块制造商提供基于恩智浦AW693的无线模块。
产品详情
特性
Wi-Fi主要特性
- 2x2 Wi-Fi 6/6E和1x1 Wi-Fi 2.4GHz并发双无线模式（模式1）
- 2x2射频
- 40MHz通道，适用于2.4GHz（射频路径2A/2B）
- 1024 QAM（MCS11），高达80MHz通道，适用于5-7GHz（射频路径5A/5B）
- 1x1射频
- 20MHz通道，适用于2.4GHz (射频路径C)
- 1024 QAM（MCS11），高达80MHz通道，适用于5-7GHz（射频路径5A）
- 2x2和1x1射频单元
- STA和移动AP
- 低延迟数据交换（LLDE）
- AP和STA之间的Wi-Fi TSF主时钟同步
- PCIe主接口
蓝牙主要特性
- Bluetooth 5.3
- 高速，远程，广播扩展
- 支持LE Audio的等时通道
- 集成的PA（+13dBm）/LNA/SW
- 可选的外部PA/LNA
- UART主接口
工作特性
- 电源电压：1.8V和3.3V
- 工作温度：车规AEC-Q100 2级：-40至105°C
- 存储温度：-55至125°C
合作伙伴模块
2x2双频（5-7GHz）, 1x1（2.4GHz）并发双Wi-Fi 6/6E和Bluetooth® 5.3组合解决方案
| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线编号 | 模块类型 | 模块大小 | 资格认证 | 推荐主机 |
|---|---|---|---|---|---|---|---|---|---|

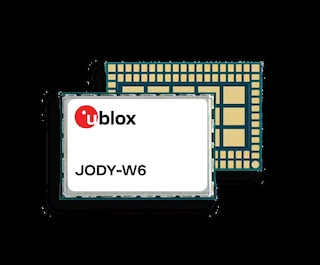

| JODY-W683-01A |
PCIe, SDIO | UART, PCM/I²S | -40至105 | 天线引脚数 | 3 | SMD | 13.8x19.8x2.5 | AEC-Q104 | i.MX 6/7/8/9 |

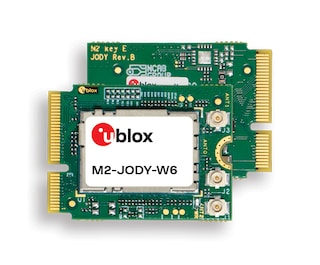

| M2-JODY-W683-00C |
PCIe, SDIO | UART, PCM/I²S | -40至85 | U.FL接头 | 3 | M.2卡 | 22.0x30.0x4.2 | ISO-16750 | i.MX 6/7/8/9 |
