车载信息服务、V2X和工业控制的i.MX 8XLite处理器

i.MX 8XLite系列扩展了i.MX 8系列的可扩展范围，由来自高端i.MX 8X系列的通用子系统和架构组成，建立了一系列高性价比扩展和高水平软件重用。支持扩展的软件生态系统和专用的硬件安全模块，使用单个处理器实现车载信息服务解决方案和车联网 (V2X) 应用，同时保持高效的性能。

i.MX 8XLite应用包括汽车车载信息服务、车对车(V2V) 和车对基础设施 (V2I) 解决方案、道路基础设施连接、工业设备和楼宇控制。

数据手册

参考手册

产品详情

框图

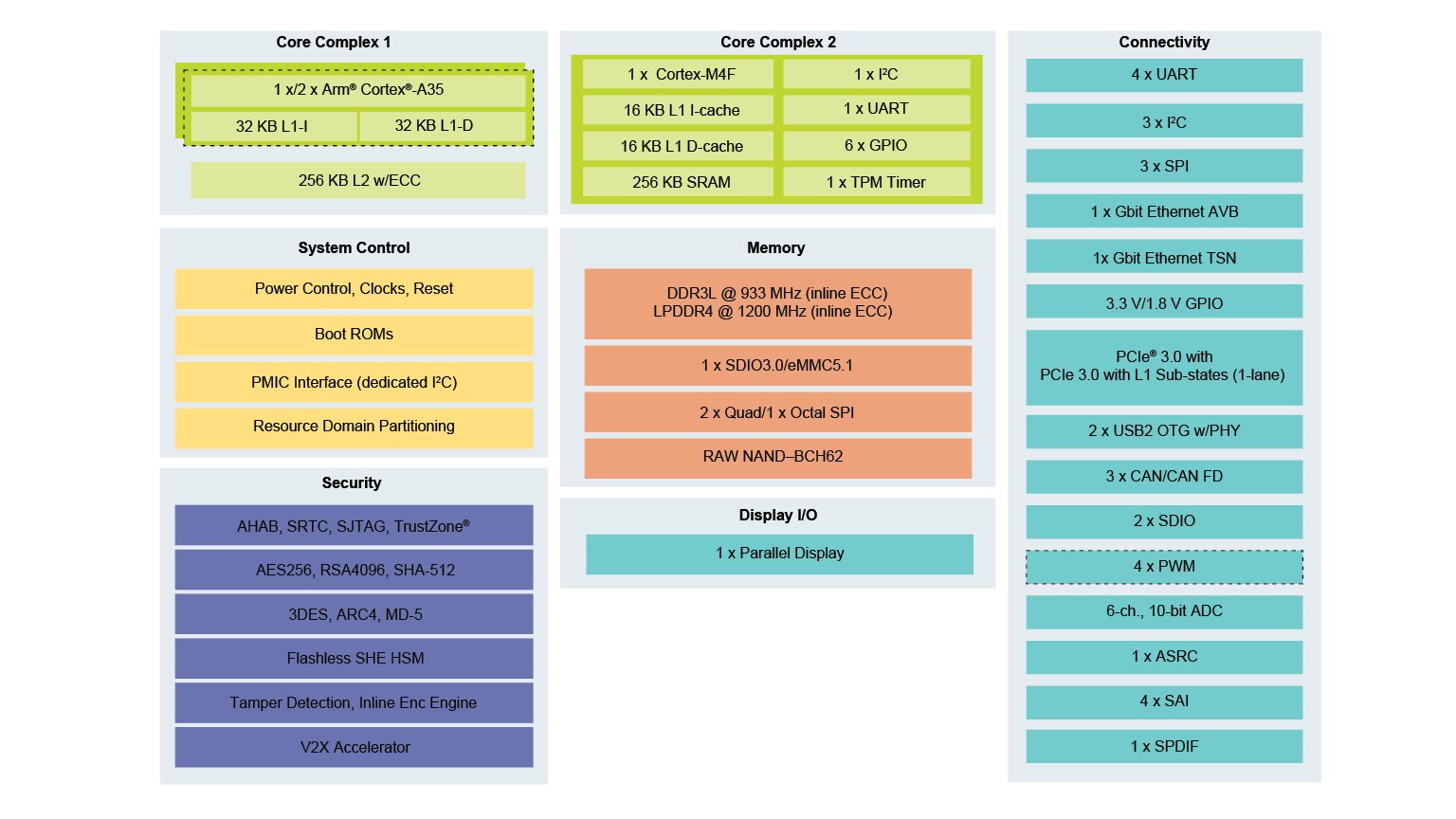

i.MX 8XLite Block Diagram

获取框图PDF

特征

处理器复合器件

2x-1x Arm^{^®} Cortex^®-A35内核
1个Cortex-M4F内核，进行实时处理

存储器

16位DDR3L-1866和LPDDR4-2400
1个FlexSPI，可从SPI NOR闪存快速启动
2个SD 3.0卡接口
1个eMMC5.1/SD3.0
NAND (支持62位ECC)
ECC功能
- Cortex-A35 L1缓存奇偶校验
- Cortex-A35 L2缓存ECC
- DDR接口上的ECC保护

连接

2个USB 2.0
1个带AVB的1千兆以太网
1个带TSN的1千兆以太网
3个CAN / CAN FD
4个UART，1个UART (Cortex M4F专用)
PCIe 3.0 (单通道)，提供L1子状态
1个ADC转换器(6通道)
4x LPSPI, 4x SAI, 1x ASRC, 4x PWM
4x I²C (高速), 1x I²C (Cortex M4F专用)
1个SPDIF

安全性

高可靠性的启动，SHE
TRNG，AES-128，AES-256，3DES，ARC4，RSA4096，SHA-1，SHA-2，SHA-256，MD-5
RSA-1024，2048，3072，4096和安全密钥存储
防篡改引脚
在线加密引擎(AES-128)
V2X优化的高安全模块(HSM)

温度

汽车温度：-40°至125° C Tj (AEC-Q100 3级
工业控制温度：-40°至105° C Tj

先进的电源管理

推荐的PMIC：PF7100 面向i.MX 8XLite系列的电源管理集成电路。

文档

快速参考文档类别.

1-5 / 17 文件

^数据手册
i.MX 8XLite Industrial Data Sheet

PDF版本 2Mar 23, 20232.0 MBIMX8XLB0IEC英语
^数据手册
i.MX 8XLite Automotive Data Sheet

PDF版本 2Mar 23, 20232.0 MBIMX8XLB0AEC英语
^参考手册
i.MX 8DualXLite/8SoloXLite Applications Processor Reference Manual

PDF版本 2Apr 13, 202340.3 MBIMX8DXLRM英语
请登录
^参考手册
Security Reference Manual for i.MX 8DualXLite/8SoloXLite Application Processors

PDF版本 2Mar 31, 20239.9 MBIMX8DXLSRM英语
请登录
^应用笔记
i.MX Encrypted Boot on AHAB-Enabled Devices全新

PDF版本 1Aug 25, 2023324.1 KBAN13994英语
请登录
^应用笔记
Secure Boot on AHAB Supported Devices

PDF版本 1Aug 14, 2023340.4 KBAN12312英语
请登录
^应用笔记
i.MX6/7/8 series USB Certification Guide

PDF版本 4Jun 8, 202331.0 MBAN12409英语
^应用笔记
i.MX DualXLite Power Consumption Measurements

HTML|PDF版本 1Jun 8, 2023410.4 KBAN13176英语
请登录
^应用笔记
Using i.MX 8 Security Controller Signed Messages

PDF版本 0Nov 21, 2022255.5 KBAN13770英语
请登录
^应用笔记
i.MX Power Measurement Tool

PDF版本 4Oct 13, 20222.5 MBAN13119英语
请登录
^应用笔记
i.MX 8系列上的ECC

PDF版本 0Apr 1, 2022751.9 KBAN13566中文, 英语
请登录
^应用笔记
Container Software Version Impact on i.MX8/8X/8XLite Boot

PDF版本 0Mar 25, 20221.4 MBAN13598英语
请登录
^应用笔记
HSM and SHE on i.MX 8QXP and i.MX 8DXL

PDF版本 1Apr 29, 2021294.3 KBAN12906英语
^用户指南
i.MX8 QM / i.MX8 QXP硬件开发指南

PDF版本 2.5pJan 26, 202210.6 MBIMX8HWDG中文, 英语
请登录
^手册
i.MX 8 Series Applications Processors Brochure

PDF版本 1Dec 12, 202213.7 MBIMX8SERAPPBR英语, 日本語
^勘误表
Mask Set Errata for Mask 0P79F

PDF版本 1Mar 16, 2023199.9 KBIMX8XLB0_0P79F英语
^简介
i.MX 8XLite——高性能安全应用处理器

PDF版本 1Sep 2, 20213.2 MBIMX8XLFS中文, 英语

展开

设计资源

设计文件

2 设计文件

^模型
i.MX 8XLite BDSL Files

ZIP版本 0Mar 9, 2023 12:22:008.6 KBIMX8XL-15x15-BSDL

下载
^模型
i.MX 8XLite IBIS Files

ZIP版本 0Mar 9, 2023 12:25:0041.8 MBIMX8XL-15x15-IBIS

下载

硬件

2 硬件

^{评估/开发板与系统}
i.MX 8XLite评估套件

MCIMX8DXL-WEVK
^{完整解决方案}
OrangeBox汽车连接域控制器（CDC）开发平台

ORANGEBOX

1-5 / 17 硬件

^{评估/开发板与系统}
EVK-JODY-W2

Evaluation Kit for JODY-W263

By u-blox AG Gold 合作伙伴
^{硬件测试配件和调试器}
Arm ULINKpro

The ULINKpro debug and trace unit connects your PC's USB port to your target system and allows you to program, debug, and analyze your applications using its unique strea...

By Arm Platinum 合作伙伴
^{硬件测试配件和调试器}
TRACE32 JTAG/SWD Debugger for ARM已更新

Lauterbach is making world class microprocessor development tools since 1979. TRACE32 debug and real-time trace solutions support the whole range of NXP processors.

By Lauterbach Gold 合作伙伴
^{硬件测试配件和调试器}
Arm DSTREAM

The Arm DSTREAM family of high performance debug and trace probes enable Arm Development Studio to debug all Arm-based devices through a variety of interfaces.

By Arm Platinum 合作伙伴
^模块
MAYA-W166-01B

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 1 antenna pin - Wi-Fi 2.4/5GHz and BT/BLE MAYA family dimensions and pin-out

By u-blox AG Gold 合作伙伴
^模块
MAYA-W161-00B

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 2 antenna pins - Wi-Fi 2.4/5GHz and BT/BLE MAYA family dimensions and pin-out

By u-blox AG Gold 合作伙伴
^模块
LILY-W132-00B

Wi-Fi module base on NXP Wi-Fi chip 88W8801

By u-blox AG Gold 合作伙伴
^模块
MAYA-W271-00B

Compact Wi-Fi 6 + Bluetooth 5.2 + 802.15.4 host-based multiradio modules low-power, secure tri-radio 2 antenna pins - Wi-Fi 2.4/5GHz and BT/BLE+802.15.4 MAYA family dime...

By u-blox AG Gold 合作伙伴
^模块
CMP9611

Dual-Band Wi-Fi 6, BT 5.2, SDIO/UART, AP/STA/Direct, BLE/Classic, Linux/FreeRTOS, Coexistence, Certified/FCC/IC/CE, Antenna/Connector/RF Pin, Commercial/Industrial, LGA o...

By California Eastern Laboratories Gold 合作伙伴
^模块
MAYA-W160-00B

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 2 u.fl antenna connectors - Wi-Fi 2.4/5GHz and BT/BLE MAYA family dimensions and pin-out

By u-blox AG Gold 合作伙伴
^模块
LILY-W131-00B

Wi-Fi module base on NXP Wi-Fi chip 88W8801

By u-blox AG Gold 合作伙伴
^模块
MAYA-W276-00B

Compact Wi-Fi 6 + Bluetooth 5.2 + 802.15.4 host-based multiradio modules low-power, secure tri-radio embedded antenna / pin - Wi-Fi 2.4/5GHz and BT/BLE + 802.15.4 MAYA f...

By u-blox AG Gold 合作伙伴
^模块
MAYA-W166-00B

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 1 embedded PCB antenna - Wi-Fi 2.4/5GHz and BT/BLE MAYA family dimensions and pin-out

By u-blox AG Gold 合作伙伴
^{嵌入式板子解决方案}

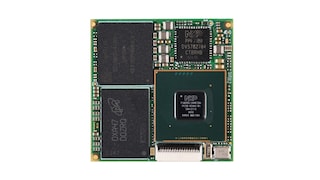

i.MX 8XLite OSM – SE LGA Module

i.MX 8XLite Dual/Solo CPU with 64-bit ARMv8 Architecture 2GB LPDDR4 Memory and 8GB eMMC Flash Usage of AEC Qualified Automotive Components Supports Cortex-A35 cores OSM v...

By iWave Systems Gold 合作伙伴
^{嵌入式板子解决方案}

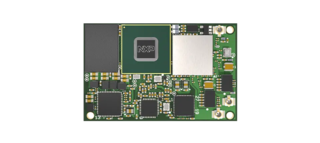

HummingBoard I.MX 8XLite

The i.MX 8XLite Starter Kit includes the i.MX 8XLite SOM, the HummingBoard i.MX 8XLite Carrier Board, and an array of accessories, providing product developers with a co...

By SolidRun Ltd Gold 合作伙伴
^{嵌入式板子解决方案}

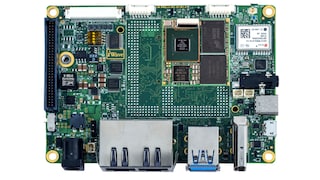

i.MX 8XLite Pico ITX SBC

i.MX 8XLite Dual/Solo CPU with Arm Cortex-A35 core Up to 2GB LPDDR4 Memory 8GB eMMC Flash Expandable up to 16GB

By iWave Systems Gold 合作伙伴
^{嵌入式板子解决方案}

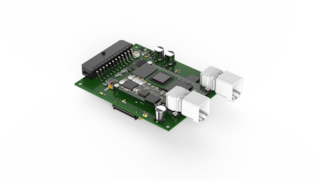

i.MX8 XLite SOM
