超低电压, 电平转换, 34位I²C总线/SM总线I/O扩展器
PCAL6534 接收通知

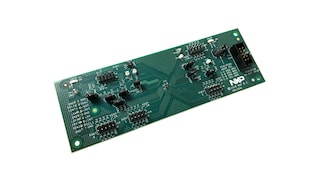

PCAL6534是一款34位通用I/O扩展器，通过超快速模式(Fm+) I2C总线接口为许多微控制器系列提供远程I/O扩展。超低压接口允许直连至工作电压低至0.8 V的微控制器。
PCAL6534包括1.65V至5.5V I / O范围的电平转换以及Agile I / O输入锁存器、可编程输出电流和集成电阻。PCAL6534的优势在于宽电压范围，可匹配当今最低电压的FPGA /处理器和小封装尺寸，从而节省处理器中额外IO的成本和尺寸。PCAL6534等通用IO扩展器还可从处理器中拉出用于系统管理方式的I / O，从而简化路由，处理器可能密集地包含其他关键功能。
PCAL6534采用2.6 mm x 3 mm VFBGA 42引脚封装，带0.4 mm凸点间距。
产品详情
特征
- I2C总线的工作电源电压范围为0.8 V至3.6 V.
- 允许下列电压之间的双向电压电平变换和通用IO扩展：0.8V至3.6V SCL/SDA以及1.8V、2.5V、3.3V、5.5V I/O端口
- 低待机电流消耗：3.3 V VDD(P)的典型值为2.0 µA
- 施密特触发器操作允许在SCL和SDA输入上进行缓慢输入转变并带来更好的切换噪音抗扰性
- 0.8 V时Vhys = 0.05 V (典型值)
- 1.8 V时Vhys = 0.18 V (典型值)
- 3.3 V时Vhys = 0.33 V (典型值)
- 5.5 V容限电压的I/O端口和3.6 V容限电压的I2C总线线路
- 1MHz超快速模式I2C总线
- 低电平有源复位输入(RESET)
- 开漏低电平有源中断输出(INT)
- 内部上电复位
- SCL/SDA输入端提供噪音滤波器
- 锁存输出具有25 mA的最大驱动能力，用于直接驱动LED
- 闭锁性能超过JESD 78，Class II规定的100 mA
- ESD保护超过JESD 22
- 2000 V人体模型(A114-A)
- 1000 V充电器件模型(C101)
GPIO对照表
| 部件编号 | 位数 | V范围 | BW | 复位 | Int | 说明 | 封装说明 | 类型 |
|---|---|---|---|---|---|---|---|---|
| PCAL6408A | 8 | 1.65至5.5 V | 400kHz | 双VCC，可选开漏或推挽式输出 | HVQFN-16、TSSOP-16、XQFN-16、XFBGA-16、X2QFN-16 | Agile IO | ||
| PCA9574 | 8 | 1.1至3.6 V | 400kHz | 可屏蔽 | 有源低电平，有3个用于电平转换的电源，可选开漏 | HVQFN-16, TSSOP-16 | 标准版 | |
| PCAL6416A | 16 | 1.65至5.5 V | 400kHz | 双VCC，可选开漏或推挽式输出 | TSSOP-24, X2QFN-24, HWQFN-24, BGA-24 | Agile IO | ||
| PCA9539R | 16 | 2.3至5.5 V | 400kHz | "R"版本重置I2C总线状态机 | HVQFN-24, TSSOP-24 | 标准版 | ||
| PCAL6524 | 24 | 0.8至5.5 V | 1MHz | 读取所有没有清除、器件ID、SW复位的中断 | QFN-32, UFBGA-32 | Agile IO | ||
| PCAL6534 | 34 | 0.8至5.5 V | 1MHz | 读取所有没有清除、器件ID、SW复位的中断 | VFBGA-42 | Agile IO | ||
| PCA9698 | 40 | 2.3至5.5 V | 1MHz | 输出启用，可选开漏 | TSSOP-56, HVQFN-56 | 标准版 |
