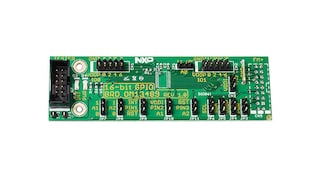

带有中断和弱上拉的低电压16位I²C总线I/O端口
PCA9555A是一款低电压16位通用输入/输出(GPIO)扩展器，带有适用于I²C总线/SMBus应用的中断和弱上拉电阻。在保持互连最小化的同时需要额外的I/O时，NXP I/O扩展器提供简易的解决方案，例如，ACPI电源开关、传感器、按钮、LED、风扇控制等。
除提供灵活的GPIO设置外，1.65 V至5.5 V的宽范围VDD允许PCA9555A连接电源电平不断下降以实现节能的下一代微处理器和微控制器。
PCA9555A包含四对8位配置、输入、输出和极性反转寄存器的PCA9555寄存器组。
PCA9555A引脚对引脚取代PCA9555及其他行业标准器件。功能更全面的PCAL9555A器件提供灵活I/O功能。更多详情，请参见各数据表。
当任何输入状态与其对应的输入端口寄存器状态不同时，会激活PCA9555A开漏中断(INT)输出并用于通知系统主器件输入状态已改变。
INT可连接至微控制器的中断输入。通过在此线路上发送中断信号，远程I/O可通知微控制器其端口上是否存在输入数据而无需通过I²C总线通信。因此，PCA9555A可依旧是简易的从器件。
器件输出具有25 mA的灌电流能力，可在消耗低器件电流的同时直接驱动LED。
上电复位会将寄存器设为其默认值并初始化器件状态机。
所有输入/输出引脚均连接有弱上拉电阻，无需外部组件。
三个硬件引脚(A0、A1、A2)选择固定的I²C总线地址，因而允许最多八个器件共享相同的I²C总线/SMBus。
产品详情
特征
- I²C总线至并行端口扩展器
- 1.65 V至5.5 V的工作电源电压范围
- 低待机电流消耗：
- 1.5 μA（5 V VDD时的典型值）
- 1.0 μA（3.3 V VDD时的典型值）
- 施密特触发器操作允许在SCL和SDA输入上进行缓慢输入转变并带来更好的切换噪音抗扰性：
- Vhys = 0.10 x VDD（典型）
- 5 V耐受I/O
- 开漏低电平有效的中断输出(INT)
- 400 kHz快速模式I²C总线
- 内部上电复位
- 上电时使所有通道配置为带弱上拉电阻的输入
- 上电时没有脉冲干扰
- 锁存输出具有25 mA的最大驱动能力，用于直接驱动LED
- 闭锁性能超过JESD78，Class II规定的100 mA
- ESD保护超过JESD22：
- 2000 V人体模型(A114-A)
- 1000 V充电器件模型(C101)
- 提供封装：TSSOP24、HWQFN24
