适用于开漏和推挽应用的双向电压电平转换器
NVT2001/02是双向电压电平转换器，工作电压范围为1.0V至3.6V（Vref(A))和1.8V至5.5V (Vref(B)），允许在开漏或推挽应用中进行1.0V和5V之间的双向电压转换而无需方向引脚。对于具有50pF电容和197Ω上拉电阻的开漏系统，为传输速度<33MHz的电平转换应用提供1位或2位的位宽。
当An或Bn端口为低电平时，钳位处于通态且An和Bn端口之间存在低电阻连接。开关的低通态电阻（Ron）允许以最小传播延迟建立连接。假设Bn端口上的电压较高，当Bn端口为高电平时，An端口上的电压限制为通过VREFA设置的电压。当An端口为高电平时，上拉电阻会将Bn端口上拉至漏极上拉供电电压（Vpu(D)）。此功能允许在用户选择的更高和更低电压之间进行无缝转换，无需方向控制。
当EN为高电平时，转换器开关打开，且An I/O分别连接至Bn I/O，允许端口之间的双向数据流动。当EN为低电平时，转换器开关关闭，且端口之间存在高阻抗状态。EN输入电路由Vref(B)供电。为确保上电或掉电时的高阻抗状态，EN必须为低电平。
所有通道具有相同的电特性，输出间的电压或传输延迟的偏差最小。由于开关是对称制造的，这优于分立式晶体管电压转换解决方案。转换器为低压器件提供极佳的ESD保护，同时保护低ESD抗性器件。
特性
主要特性
- 提供双向电压转换，无方向引脚
- 低于1.5ns的最大传输延迟
- 允许以下电压之间的电压电平转换：
- 1.0 V Vref(A)和1.8 V、2.5 V、3.3 V或5 V Vref(B)
- 1.2 V Vref(A)和1.8 V、2.5 V、3.3 V或5 V Vref(B)
- 1.8 V Vref(A)和3.3 V或5 V Vref(B)
- 2.5 V Vref(A)和5 V Vref(B)
- 3.3 V Vref(A)和5 V Vref(B)
- 输入和输出端口之间的低3.5 Ω导通状态连接提供更少的信号失真
- I/O端口可耐受5V电压，支持混合信号模式操作
- EN=低电平时，An和Bn引脚为高阻抗
- 无锁定操作
- 直通引出线便于印刷电路板走线排布
- ESD保护：根据JESD22-A114超过4kV HBM，根据JESD22-C101超过1000V CDM
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。NVT2002DP包含在15年产品长期供货计划中
部件编号包含： NVT2001GM, NVT2002DP, NVT2002GD, NVT2002TL.
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
评估板和开发板表面贴装到DIP评估板
-
评估板和开发板表面贴装到DIP评估板
-

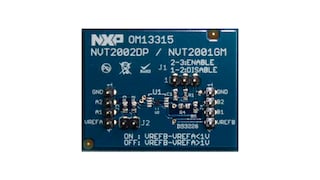

评估板和开发板NVT2001GM演示板
-

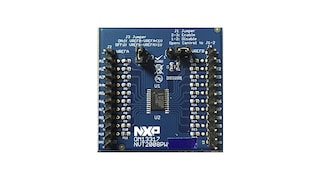

评估板和开发板OM13317：NVT2008PW演示板
-

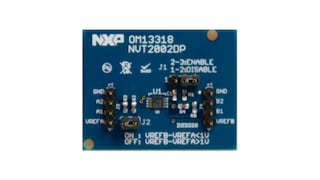

评估板和开发板OM13318：NVT2002DP演示板
