8位双电源转换收发器；开漏；自动方向感应
NTS0308E是带自动方向感应的8位双电源转换收发器系列，支持双向电压电平转换。

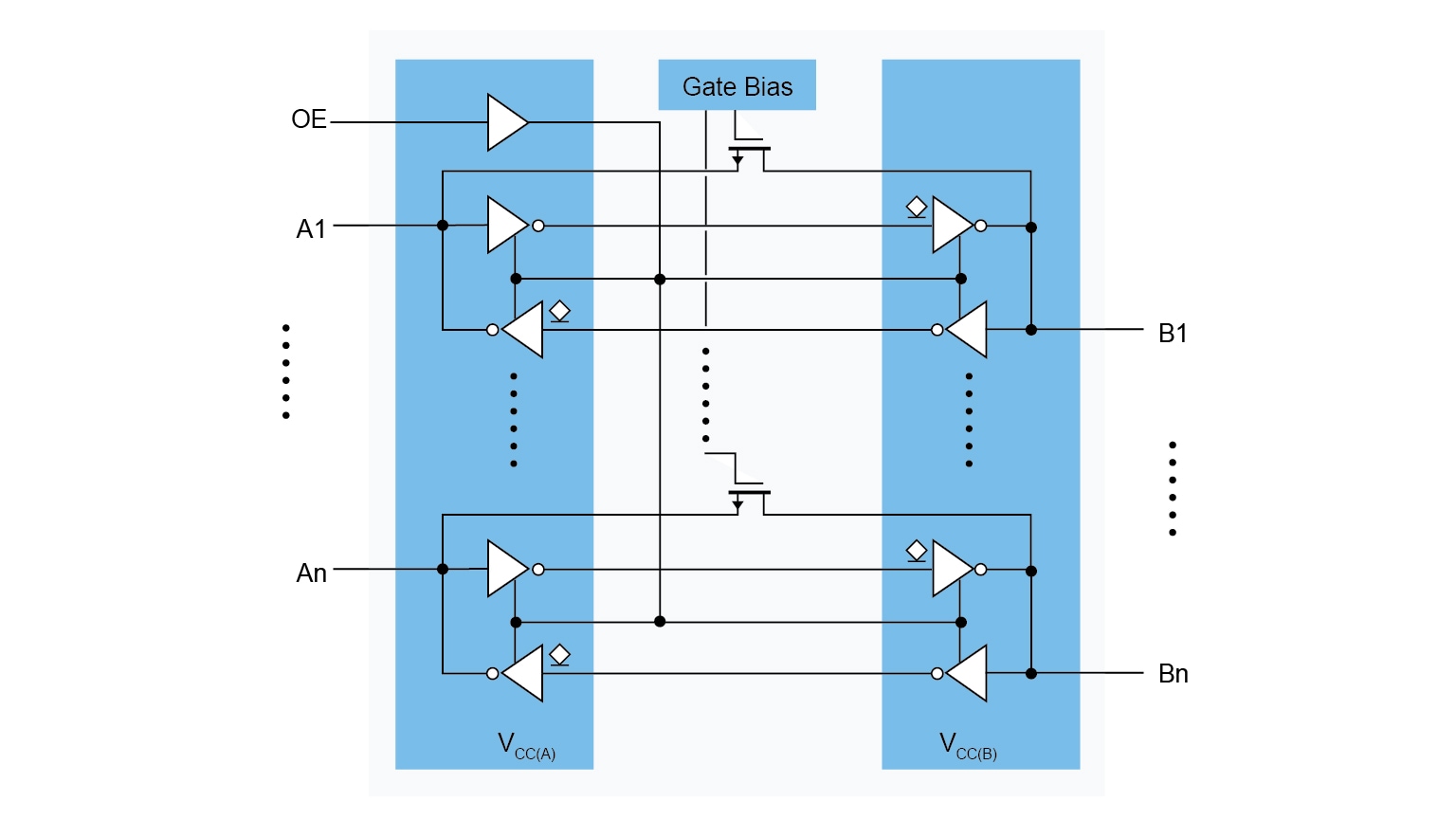

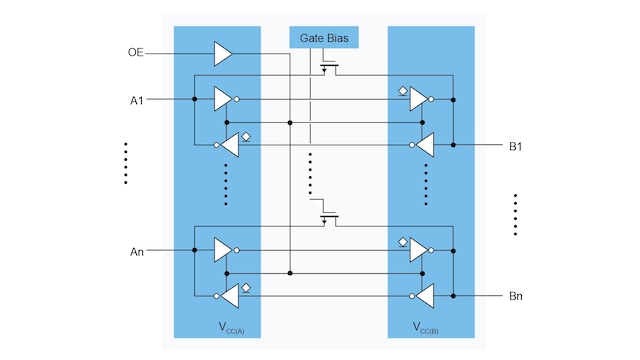

它具有8个1位输入输出端口(A和B)、一个输出使能输入(OE)和两个电源引脚(VCC(A)和VCC(B))。
- VCC(A)可使用0.95 V至3.6 V的电压。
- VCC(B)可使用1.65 V至5.5 V的电压。
- 此灵活性使得该设备适合于任何电压节点(0.95V、1.2V、1.8V、2.5V、3.3V和5.0V)之间的转换。VCC(A)必须小于VCC(B)才能正常工作。
引脚A和OE引用至VCC(A)，引脚B引用至VCC(B)。引脚OE处的低电平使输出呈现高阻抗关断状态。
产品详情
对比表
NTS030x系列解决方案
| # 通道 | 部件编号 | 封装 | ESD |
|---|---|---|---|
| 2 | NTS0302JK | X2SON8 1.4 x 1.0 x 0.32 mm | HBM 2类 > 2000 V CDM > 1000 V |

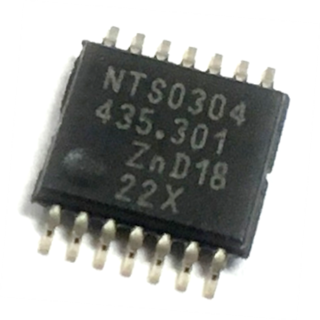

| 4 | NTS0304EPW | TSSOP14 | IEC 61000-4-2 4类是8 kV接头，用于B侧端口HBM 2类 > 2000 V CDM > 1000 V |
| NTS034EUK | WLCSP12 1.4 x 2.0 x 0.53 mm | ||

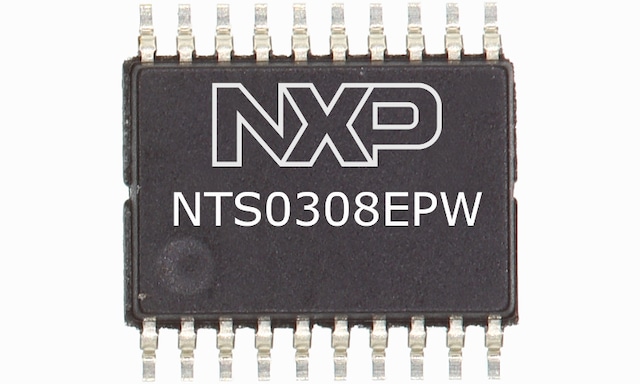

| 8 | NTS0308EPW | TSSOP20 |
