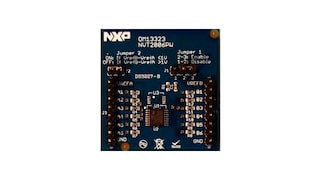

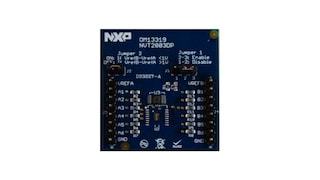

NVT2003/06是一系列双向电压等级|电压电平转换器，工作电压范围为1.0 V至3.6 V(Vref(A))和1.8 V至5.5 V(Vref(B))，允许在1.0 V至5 V之间转换双向电压，而在开漏极或推拉应用中无需方向引脚。对于具有50 pF电容和197 Ω上拉的开漏系统，为传输速度< 33 MHz的电平变换应用提供3位至6位的位宽。
当An或Bn端口为低电平时，钳位处于通态且An和Bn端口之间存在低电阻连接。开关的低通态电阻(Ron)允许以最小传播延迟建立连接。假设Bn端口上为更高的电压，当Bn端口为高电平时，An端口上的电压限制为通过VREFA设置的电压。当An端口为高电平时，上拉电阻会将Bn端口上拉至漏极上拉供电电压(Vpu(D))。此功能允许在用户选择的更高和更低电压之间进行无缝变换，而无需方向控制。
当EN为高电平时，变换器开关打开，且An I/O分别连接至Bn I/O，允许端口之间的双向数据流动。当EN为低电平时，变换器开关关闭，且端口之间存在高阻抗状态。EN输入电路由Vref(B)供电。为确保上电或掉电时的高阻抗状态，EN必须为低电平。
所有通道具有相同的电特性，输出间的电压或传输延迟具有最小的偏差。由于开关是对称制造的，所以这有利于分离式晶体管电压变换解决方案。变换器为低压器件提供极佳的ESD保护并同时保护低ESD抗性器件。
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
