OM13318：NVT2002DP演示板

OM13318

滚动图片以放大

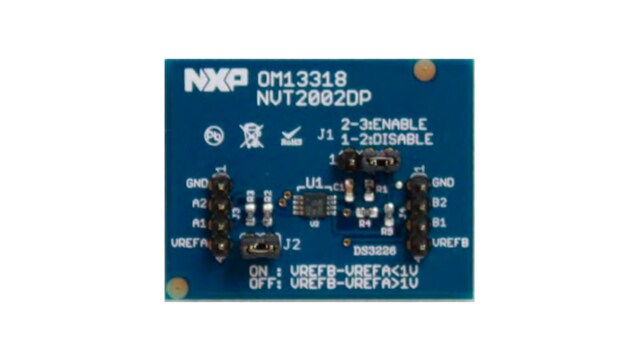

NVT2001GM (OM13315)和NVT2002DP (OM13318)演示板旨在评估恩智浦单通道或双通道双向电压电平转换器。演示板连接不同电压电平下的I/O器件。由于NVT2001GM和NVT2002DP器件是无源器件，可能需要上拉电阻，具体取决于I/O接口类型(图腾柱或开漏)、转换电压差异和转换方向(高压到低压，低压到高压，或双向)。NVT2001GM和NVT2002DP器件允许在1.0 V至5.5 V的任何电压之间进行转换。

产品详情

支持的器件

模拟及混合信号

电压电平转换器

  • NVT2001_NVT2002: 适用于开漏和推挽应用的双向电压电平转换器

特征

主要特性

  • EN = 低电平时，An和Bn引脚为高阻抗
  • 无锁定操作
  • 直通引出线便于印刷电路板走线排布
  • 低于1.5 ns的最大传输延迟
  • Low 3.5 Ω
    • 输入和输出端口之间的导通状态连接提供的信号失真更少

电源管理

  • I/O端口具有5 V耐受，支持混合模式信号操作
  • 提供双向电压变换，无方向引脚
  • ESD保护：按JESD22-A114超过4 kV HBM，按JESD22-C101超过1000 V CDM
  • Allows voltage level translation between
    • 1.0 V Vref(A) and 1.8 V, 2.5 V, 3.3 V, or 5 V Vref(B)
    • 1.2 V Vref(A) and 1.8 V, 2.5 V, 3.3 V, or 5 V Vref(B)
    • 1.8 V Vref(A) and 3.3 V or 5 V Vref(B)
    • 2.5 V Vref(A) and 5 V Vref(B)
    • 3.3 V Vref(A) and 5 V Vref(B)

购买选项

OM13318-Image

点击展开

  • CNY201.47
  • 数量为 1
    • 供货情况: 缺货
从恩智浦处购买从分销商处购买
