4位双电源转换收发器;开漏;自动方向感应

NTS0304E

滚动图片以放大

产品详情

选择区域:

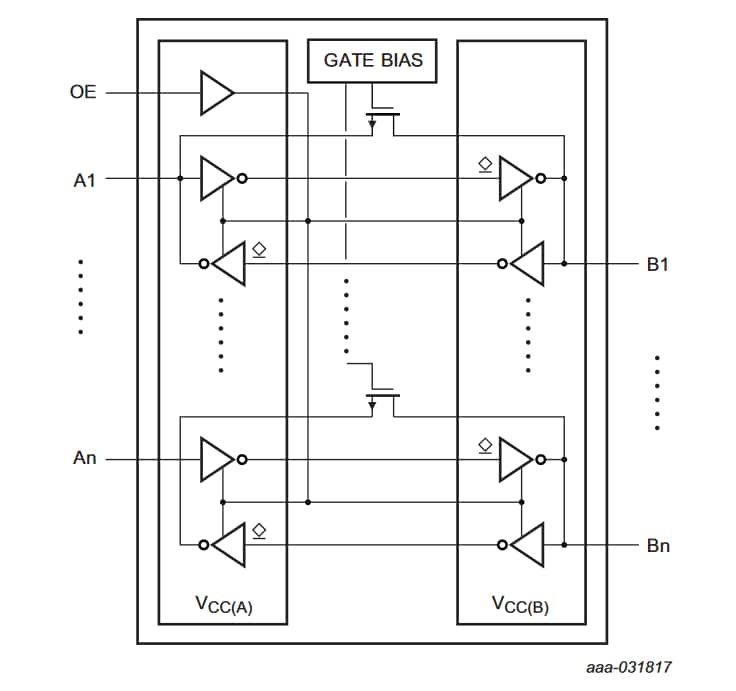

框图

NTS0304 Block diagram

NTS0304 Block diagram

特征

  • 宽电源电压范围:
    • VCC(A): 0.95 V至3.6 V,VCC(B): 1.65 V至5.5 V
  • 无需电源排序
  • 最大数据速率
    • 开漏:2 Mbps
    • 推挽:20 Mbps
  • 更长的单触发脉冲,用于驱动更大的容性负载,同时大大减少振铃和过冲
  • A侧输入可接受高达3.6 V的电压
  • B侧输入可接受高达5.5 V的电压
  • ESD防护:
    • IEC 61000-4-2 Class 4, 8 kV接头用于B侧端口
    • 两个端口的HBM JESD22-A114E 2类均超过2000 V
    • 两个端口的CDM JESD22-C101E均超过1000 V
  • 根据JESD 78B II类 ,锁存性能超过100 mA

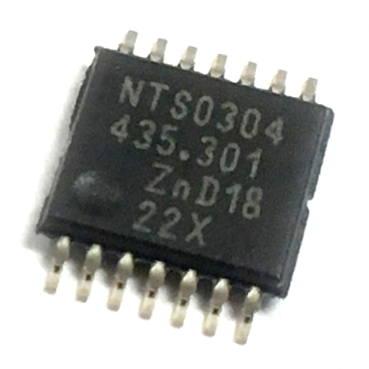

  • 封装方式:TSSOP14和WLCSP12
  • 额定温度范围:-40 °C至+125 °C

部件编号包含: NTS0304EPW.

文档

快速参考 文档类别.

3 文件

设计资源

设计文件

3 设计文件

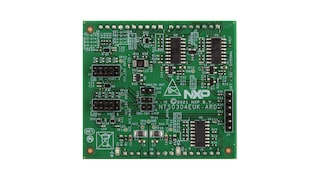

硬件
