2位双电源转换收发器(开漏，自动方向感应)
NTS0302JK 接收通知

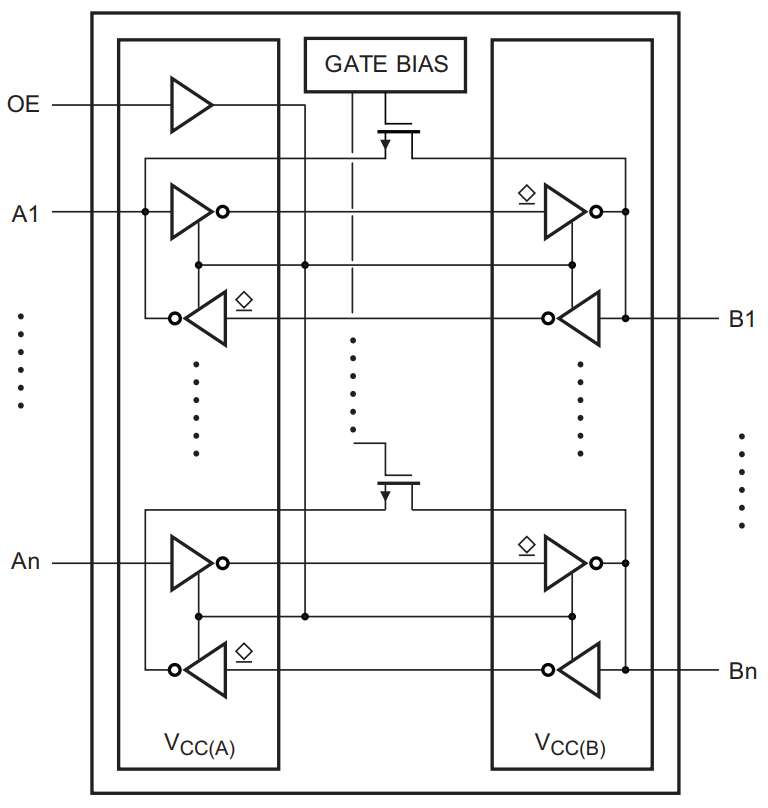

NTS0302是2位双电源转换收发器系列，具有自动方向感应功能，可实现双向电压电平转换。它包含两个1位输入输出端口(A和B)、一个输出使能输入(OE)和两个电源引脚(VCC(A)和VCC(B))。VCC(A)可以接受0.95 V至3.6 V之间的电压供电。VCC(B)可以接受1.65 V至5.5 V之间的电压供电。
这种灵活性使得设备适合于在任意电压节点(0.95 V、1.2 V、1.8 V、2.5 V、3.3 V和5.0 V)之间转换。引脚A和OE参照VCC(A)，引脚B参照VCC(B)。引脚OE处的低电平使输出呈现高阻抗关断状态。
特性
- 电源电压范围较大：
- VCC(A):0.95至3.6V和VCC(B):1.65至5.5V
- 无需电源排序
- 最大数据速率
- 开漏：2 Mbit/s
- 推挽速率：20 Mbit/s
- 更长的单触发脉冲，用于驱动更大的电容负载，同时大大减少振铃和过冲
- 侧面输入可接受高达3.6 V的电压
- B侧输入可接受高达5.5 V的电压
- ESD保护：
- 两个端口的HBM JESD22-A114E 2类均超过2000 V
- 两个端口的CDM JESD22-C101E均超过1000 V
- 根据JESD 78B II类 标准，锁存性能超过100 mA

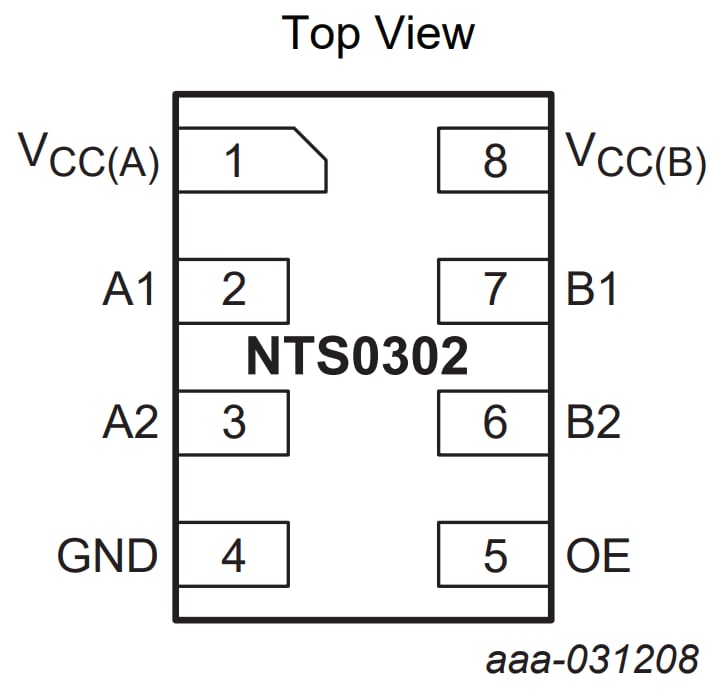

- 采用X2SON8封装
- 额定温度范围：-40 °C至+125 °C
部件编号包含： NTS0302JK.
