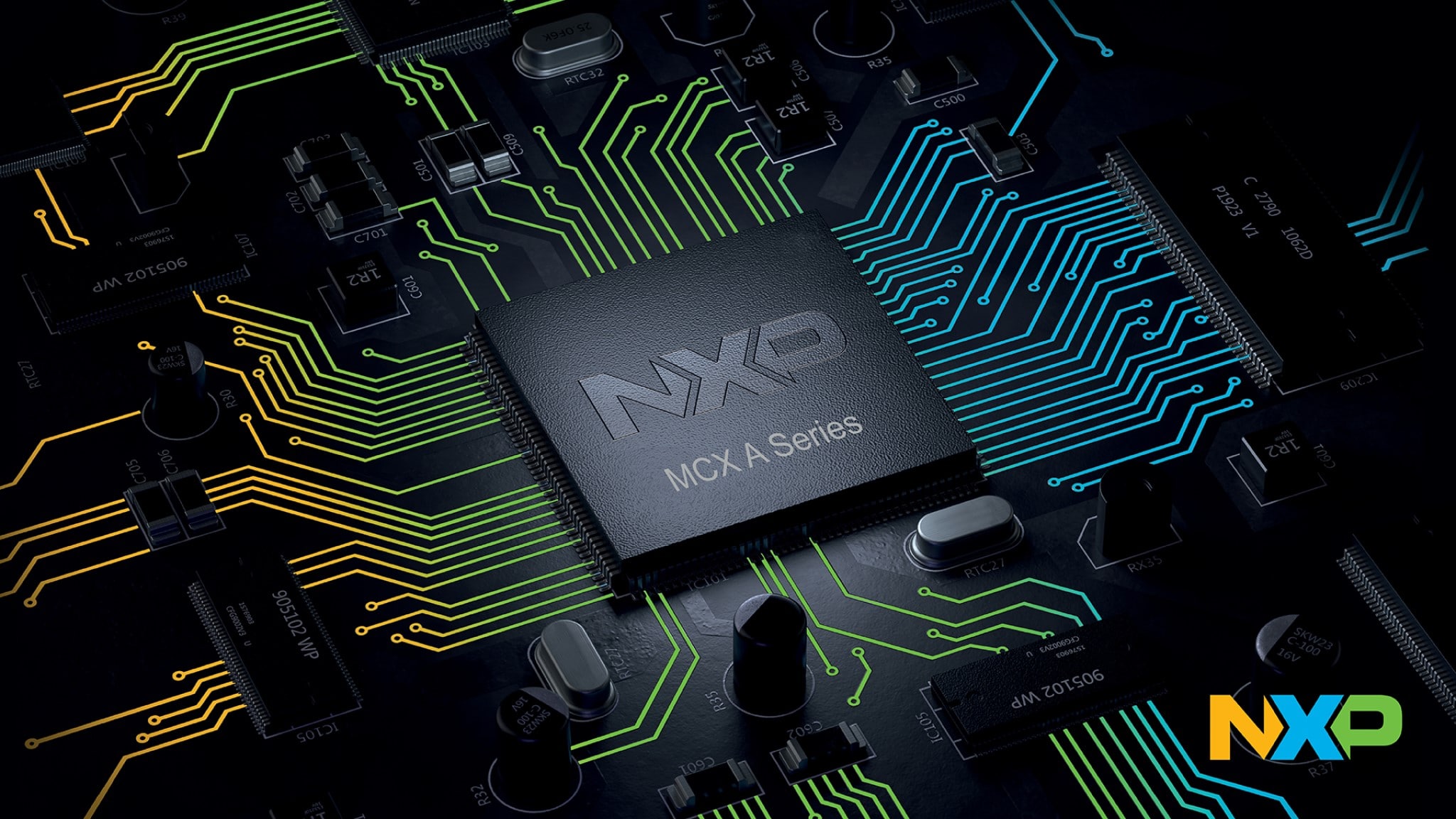

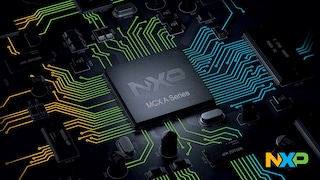

MCX A34混合信号,针对电机控制和高性能模拟外设进行了优化

滚动图片以放大

框图

选择框图:

MCX A345和A346 MCU

MCX A343 and A346 MCUs Block Diagram

MCX A343和A344 MCU

MCX A343 and A344 MCUs Block Diagram

特性

内核平台

  • Arm® Cortex®-M33 @180MHz

处理加速器

  • 数学加速单元(MAU),支持三角函数、倒数、平方、平方根、正弦、余弦和反正切算法
  • SmartDMA,用于并行摄像头接口和键盘扫描等应用的协处理器

存储器

  • 单bank闪存
    • 高达256kB的闪存,带ECC(支持单位校正和双位检测)
  • 带有8kB RAM的缓存引擎
  • 高达64kB的RAM,其中8kB与缓存共享,可配置为带ECC的8KB RAM(支持单位校正和双位检测)
  • 所有RAM在深度掉电模式下均可保持
  • ROM

外设

  • 模拟
    • 两个16位ADC
      • 在16位模式下高达3Msps ,在12位模式下高达3.75Msps
      • 共39个ADC输入通道(取决于封装)
      • 内置温度传感器
    • 3个高速比较器,带有8个输入引脚和8位DAC作为内部参考
      • 1个LPCMP即使在深度掉电模式下也能正常运行
    • 3个高速比较器,带有8个输入引脚和8位DAC作为内部参考
      • 1个LPCMP即使在深度掉电模式下也能正常运行
    • 3个无PGA的OPAMP
  • 高级电机控制子系统
    • 两个FlexPWM,每个有4个子模块,提供16个PWM补充输出(无Nanoedge模块)
    • 两个正交编码器/解码器(eQDC)
    • 两个AOI (AND/OR/Invert)模块,支持多达4个输出触发器
  • 定时器
    • 3个32位标准通用异步定时器/计数器,最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件生成DMA请求
    • 低功耗定时器
    • 频率测量定时器
    • 窗口化看门狗定时器
    • 唤醒定时器
    • Micro-tick定时器(UTICK)
    • 操作系统事件定时器
    • RTC定时器,无外部32kHz输入
  • 用于连接的通信接口
    • 两个LPSPI,两个LPI2C,4个LPUART
    • 1个FlexCAN,带FD

信息安全

  • 根据IETF的RFC4122 v5规范,每个设备都拥有一个128位通用唯一标识符(UUID)
  • 设备生命周期管理
  • 通过MBC和可锁定功能提供闪存读/写/执行权限保护
  • 隐式保护闪存区(PFR)
  • 安全监测
    • 用于检测代码流完整性的代码看门狗
    • GLIKEY增强了对攻击的防护,以防止未经授权访问敏感寄存器

封装

  • LQFP100 14x14mm,LQFP64 10x10mm,LQFP48 7x7mm,QFN32 5x5mm
