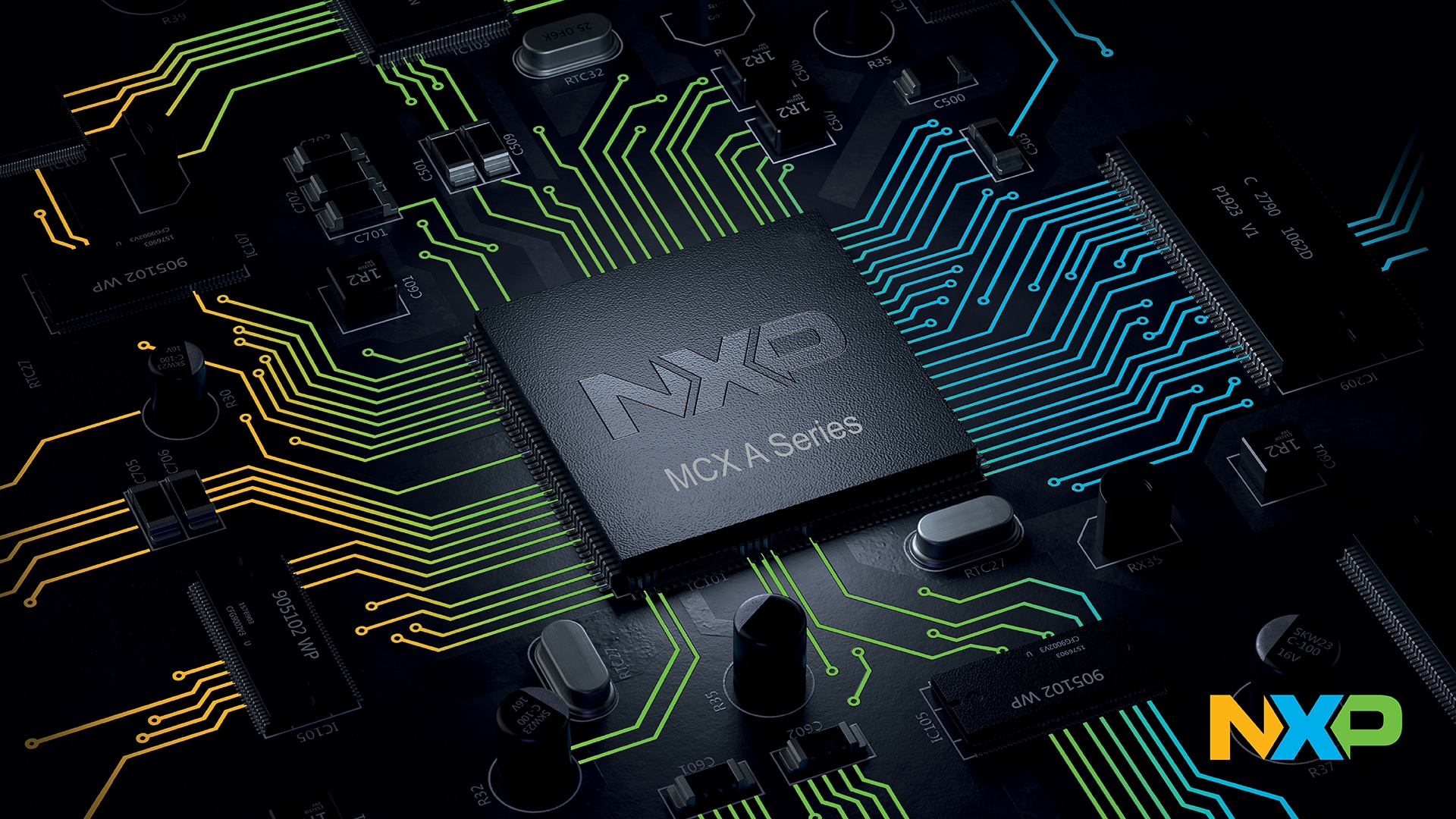

MCX A25是一款必备主流MCU，采用Arm® Cortex® M33内核，主频高达180MHz，配备丰富的串行外设和安全功能

MCX-A255-A256
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

MCX A系列是MCX广泛产品组合的一部分，提供专为各种嵌入式应用而构建的灵活的通用微控制器。

MCX A25增强型微控制器(MCU)提供高性能嵌入式处理，支持高达180MHz的速度、1MB闪存和256kB RAM。该系列MCU专为PC配件和电机控制应用而设计，提供了一套丰富的串行外设，包括全速USB、I3C、FlexIO、SmartDMA和高级安全功能。

对于电机控制，MCX A25集成了两个FlexPWM模块，每个模块有4个子模块，还结合了AOI和两个ADC，能够实现精确且高效的控制。

开发人员可利用MCUXpresso Developer Experience平台，简化开发流程、提高生产效率并加快嵌入式系统的上市进程。

框图

MCX A255 A256

MCX-A255-A256-BD
获取框图PDF

特性

内核平台

  • Arm® Cortex®-M33@180MHz

处理加速器

  • SmartDMA，用于并行摄像头接口和键盘扫描等应用的协处理器

存储器

  • 单bank闪存：高达1024kB的闪存，带ECC(支持单位校正和双位检测)
  • 带有8kB RAM的缓存引擎
  • 高达256kB的RAM，其中8kB与缓存共享，可配置为带ECC的8KB RAM(支持单位校正和双位检测)
  • 所有RAM在深度掉电模式下均可保持
  • ROM

外设

  • 模拟
    • 两个16位ADC
      • 16位模式下最高3.2Msps，12位模式下最高4Msps
      • 共43个ADC输入通道(取决于封装)
      • 内置温度传感器
    • 1个12位DAC
      • 高达1Msps
    • 两个高速比较器，带有8个输入引脚和8位DAC作为内部参考
      • 1个LPCMP即使在深度掉电模式下也能正常运行
    • 1个无PGA的OPAMP
    • 高级电机控制
      • 两个FlexPWM，每个有4个子模块，提供16个PWM补充输出(无Nanoedge模块)
      • 两个正交编码器/解码器(eQDC)
      • 两个AOI (AND/OR/Invert)模块，支持多达4个输出触发器
  • 定时器
    • 5个32位标准通用异步定时器/计数器，最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件生成DMA请求
    • 低功耗定时器
    • 频率测量定时器
    • 窗口化看门狗定时器
    • 唤醒定时器
    • Microtick定时器(UTICK)
    • 操作系统事件定时器
    • RTC定时器，无外部32kHz输入
  • 用于连接的通信接口
    • 两个LPSPI，4个LPI2C，5个LPUART
    • 1个I3C
    • USB全速(从机/主机)，带片上FS PHY
    • 1个FlexCAN，带FD
    • FlexIO

信息安全

  • EdgeLock加速器
    • PKC (公钥加密技术)，支持ECC和RSA加密与解密
    • SGI (安全通用接口)提供AES256、SHA-2以及密钥生成/衍生功能
    • 具有密钥使用策略的安全密钥存储(保护平台完整性，制造和应用密钥)
  • 根据IETF的RFC4122 v5规范，每个设备都拥有一个128位通用唯一标识符(UUID)
  • 设备生命周期管理
  • 通过MBC和可锁定功能提供闪存读/写/执行权限保护
  • 隐式保护闪存区(PFR)
  • 安全监测
    • 用于检查代码流完整性的代码看门狗
    • 对安全敏感寄存器提供抗干扰攻击密钥访问(Glikey)
    • 6个被动式防篡改检测
  • 安全安装程序，用于在非受信任工厂进行安全生产和保护IP免遭窃取
