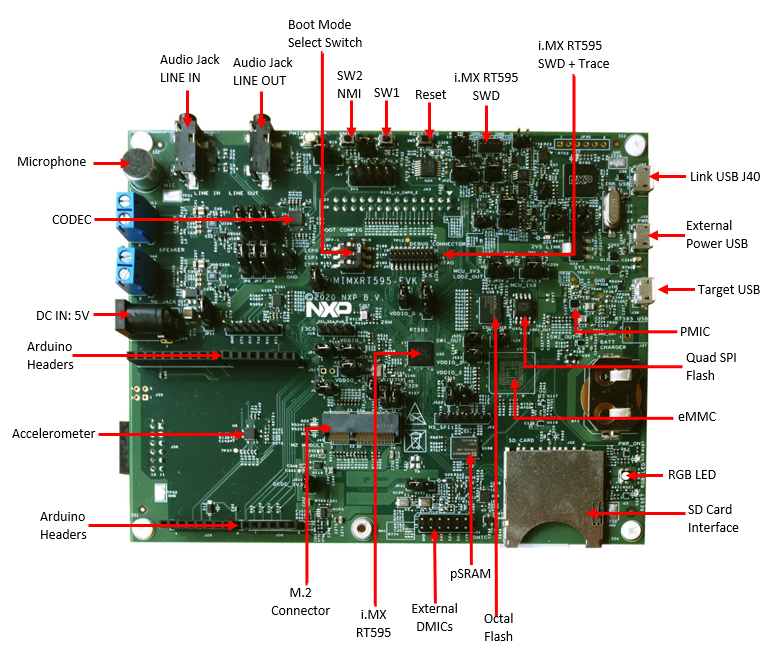

MIMXRT595-EVK快速入门

LPCScrypt是基于命令行的快速闪存、EEPROM、OTP和安全的编程工具，面向LPC微控制器。推荐使用该工具对最新的CMSIS-DAP和J-Link固件进行编程。

1. 使用以下按钮下载LPCScrypt工具，选择平台(Windows、MAC OC X和Linux)。下载后，运行安装程序。在安装过程中，将为所有平台自动安装DFU和VCOM驱动程序。
   下载
2. 配置要更新LPC-Link2调试电路固件，请拔掉J40上的USB数据线，然后接上DFULink跳接线。
   • 在MIMXRT595-EVK中，JP1是LPCXpresso DFU。使用此跳接线连接 JP1。

   • 通过调试链接USB连接器J40将此板重新连接至主机。

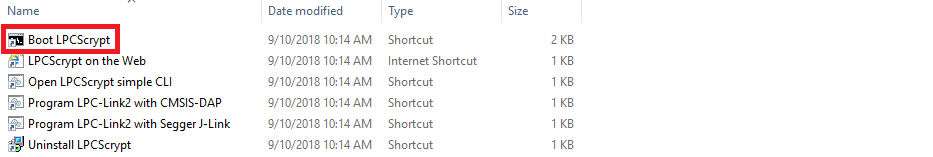

3. 双击LPCScrypt安装C:\ProgramData\Microsoft\Windows\Start Menu\Programs\LPCScrypt中的“Boot LPCScrypt”文件，启动LPCScrypt。

   • 在该命令Shell中，运行JLINK脚本来安装JLink调试固件


     说明：

     • 本文档中的文件路径使用Windows目录分隔符，在Linux或Mac OSX上，它们必须替换为“ /”。

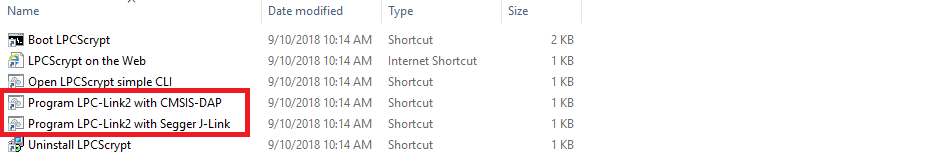

     • 对于Windows用户，可以从“开始”菜单上的LPCScrypt条目获得这些脚本的快捷方式。

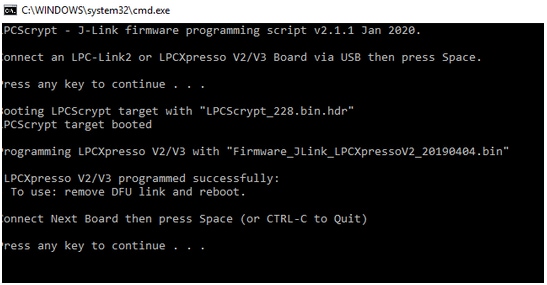

4. 验证一旦选择固件(在本例中为J-Link)后，LPCScrypt命令窗口将在控制台中显示如下所示的内容。

5. 准备就绪编程完成后，从主机上断开此板。拆下DFULink跳接线，然后重新将板连接到主机上。您会在主机的USB系统上看到此硬件调试器。

最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。

1. 打开MCUXpresso IDE。

2. 点击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。

3. 选择串行终端

4. 配置串行端口设置(使用LPC-Link2 COM端口号)，波特率为115200，数据位为8，无奇偶校验且停止位为1，然后按下“OK”按钮。


5. 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。



6. 一切就绪

Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。

1. 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
下载
2. 启动Tera Term. 首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。

3. 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
4. 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。

PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。

1. 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
下载
2. 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
3. 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。

4. 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。

5. 一切就绪

1. 下载J-Link软件。

   进入SEGGER下载页面：https://www.segger.com/downloads/jlink/.

2. 展开“J-Link软件和文档包”部分。

3. 选择与您的操作系统匹配的软件，然后下载最新版本。


   接受条款并下载软件。

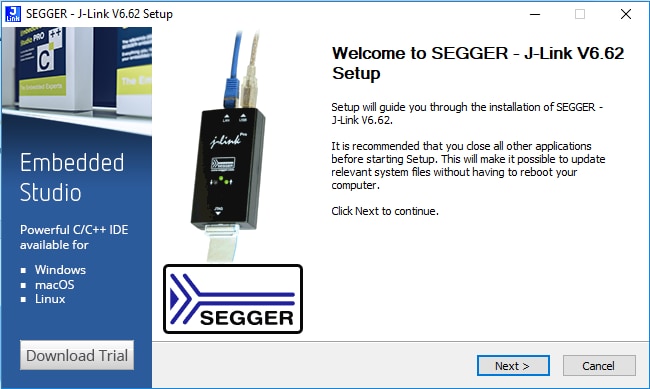

4. 双击执行刚下载的.exe文件。按照安装说明，直到J-Link安装完成。

5. 一切就绪。

Cadence^® Tensilica^® Xplorer是一个完整的开发环境，可帮助用户创建高性能Tensilica^®处理器的应用代码。Xplorer是XCC编译器、汇编器、链接器、调试器、代码分析器和全套GUI工具等功能强大的软件开发工具的接口。

Xplorer(包括GUI和命令行环境)是MIMXRT500的DSP内核唯一可用的开发IDE。

1. 创建一个配置文件。这是下载tensilicon工具所需要的。进入链接https://tensilicatools.com/download/fusion-f1-dsp-sdk-for-rt500/并登录。如果这是第一次访问，请先注册。


   您将收到一封带有“Tensilica工具”激活链接的确认电子邮件。单击激活链接以完成注册。

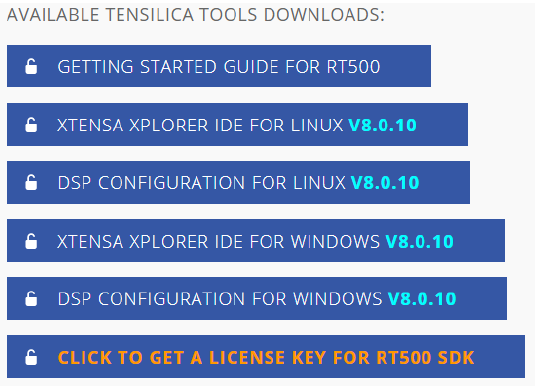

2. 安装Xtensa Xplorer IDE。注册后，请登录，您将看到可用的材料。
   • 为操作系统下载并安装“Xtensa Xplorer IDE 8.0.10”。
   • 为操作系统下载“DSP配置”。稍后将安装它(步骤5)。

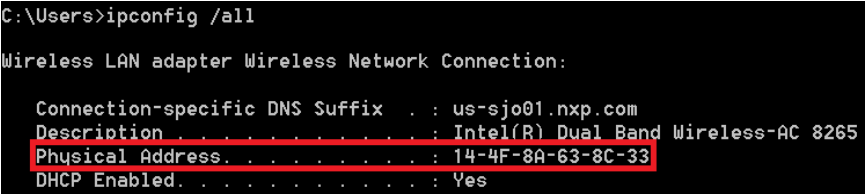

3. 下载许可证密钥。要生成正确的许可证文件，应首先为计划在其上运行Xtensa工具的计算机确定适当的MAC。打开命令提示符并输入：

   Windows：



   Linux：

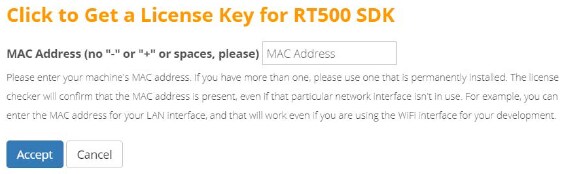

   重新加载并返回到Tensilica URL: https://tensilicatools.com/download/fusion-f1-dsp-sdk-for-rt500/，然后单击“获取RT500 SDK许可证密钥”。



   输入您的MAC地址，不要用“-”或“：”符号。

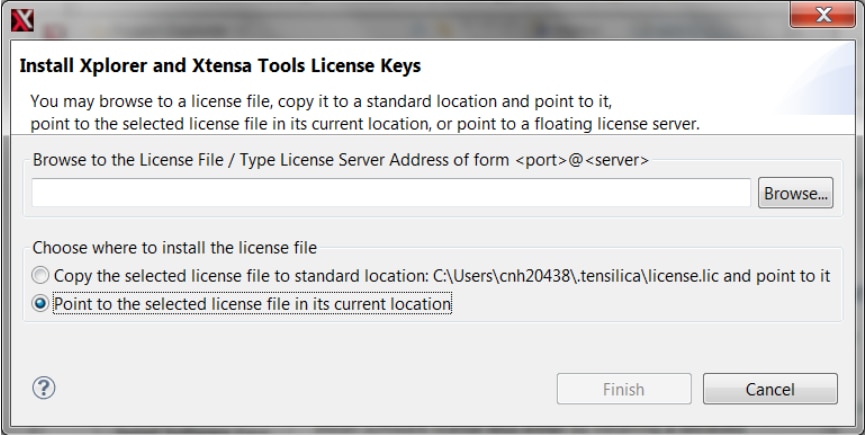

4. 安装许可证密钥。生成并下载许可证后，打开Xplorer IDE，然后在菜单上选择“帮助-> Xplorer许可证密钥->许可证选项->安装软件密钥”。选择许可证密钥文件，然后单击“完成”。


   注意：生成的许可证文件仅支持在目标RT500设备上进行调试/运行。它不支持软件仿真/Xplorer ISS。如果您有运行软件仿真的特殊需要，请直接联系Cadence。

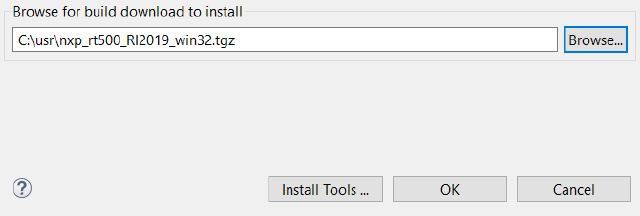

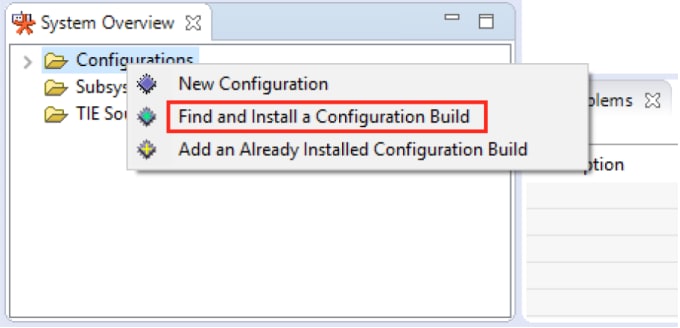

5. 安装RT500 DSP构建配置。可以使用“系统概述”面板将构建配置安装到IDE中，默认情况下该面板位于左下角。如果此面板不可见，可以使用Window -> Show View -> System Overview菜单项进行切换。


   搜索您在步骤2下载的配置。


6. 安装Xtensa On Chip Debugger Deamon。Xtensa On Chip Debugger Deamon (xt-ocd)是一款基于gdb的强大调试工具。默认情况下，Xplorer IDE没有安装它。IDE包含一个自解压的可执行安装程序，它位于：

   Windows：

   “C:\usr\xtensa\XtDevTools\downloads\RI2019.1\tools\xt-ocd-14.0.1-windows64-installer.exe”

   Linux：

   “~/xtensa/XtDevTools/downloads/RI2019.1/tools/xt-ocd-14.0.1-linux64-installer”

   目前，xt-ocd通过RT500的串行线调试（SWD）支持J-Link和ARM RVI / DSTREAM硬件调试器。 xt-ocd安装了对J-Link硬件调试器的支持，但没有安装必选的J-Link驱动程序，而这些驱动程序必须单独安装。 RT500需要J-Link软件版本6.92或更高版本。

   Linux 注意：在Linux上安装xt-ocd时，必须手动将符号链接添加到已安装的J-Link驱动程序：

   “ln -s libjlinkarm.so.6 /modules/libjlinkarm.so.6”

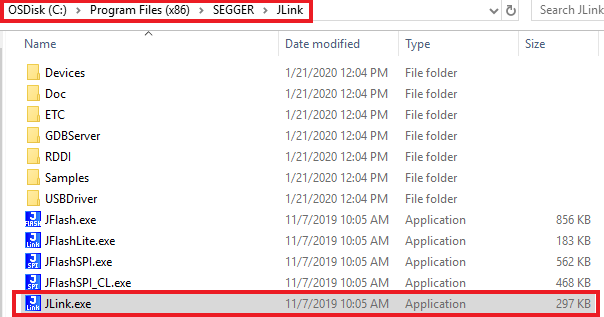

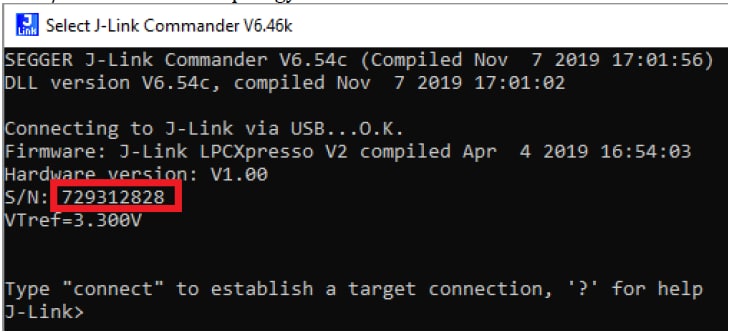

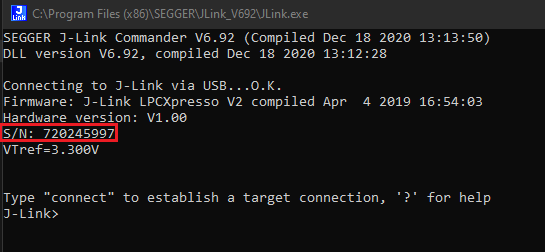

7. 识别LPC-Link2的Jlink序列号。运行JLINK命令来检查序列号。它位于：“C:\Program Files (x86)\SEGGER\JLink”。


   每个EVK/LPC-Link2将有不同的Jlink S/N。



   注意：请注意需要安装J-Link固件来识别这个序列号。如果您尚未更新固件，请参阅本指南中的“2.4 LPCScrypt”步骤。

   编辑拓扑文件.xt-ocd配置了一个名为"topology.xml"的XML输入文件。这个文件位于Xtensa OCD安装目录下：“C:\Program Files (x86)\Tensilica\Xtensa OCD Daemon 14.01”

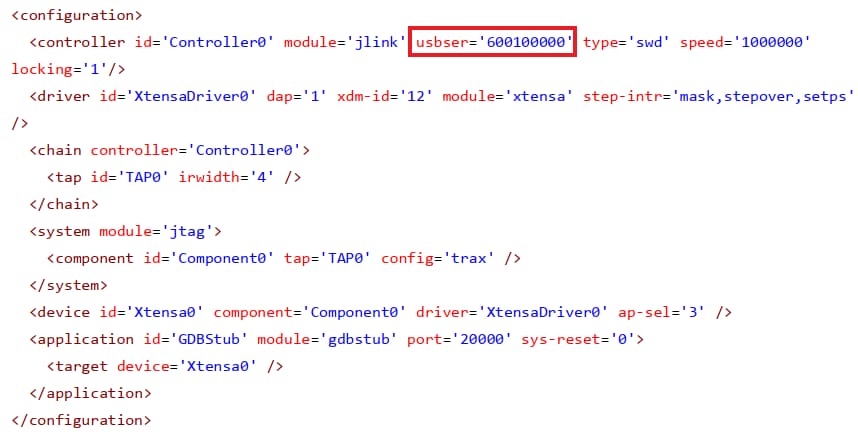

   您需要为调试器硬件修改此文件。以J-link为例，请使用此topology.xml文件替换原始文件。或复制以下一个示例。

   请注意，您需要用自己的Jlink序列号(在上一步中获得的9位数字)替换“ usbser”部分。

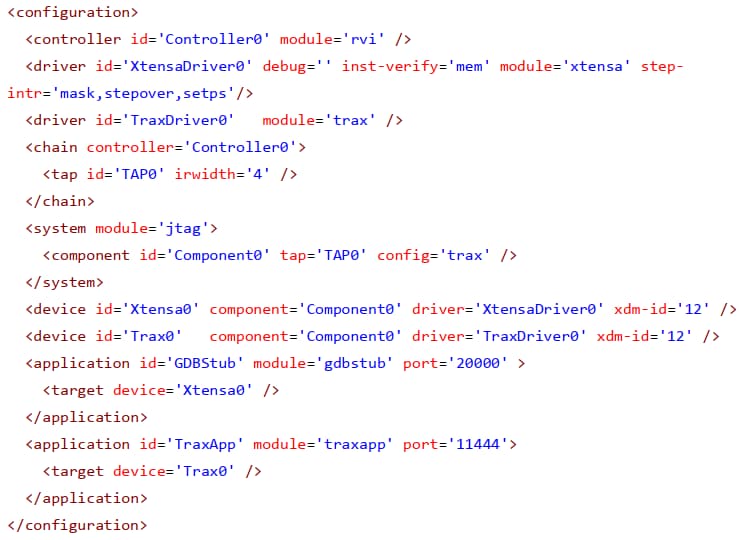

   对于ARM RealView ICE (RVI)和DSTREAM硬件调试器，显示以下另一个topology.xml示例：



构建并运行DSP演示

RT500 SDK提供了一系列DSP示例应用程序。每个DSP示例都有两个源目录，一个用于ARM CM33，一个用于DSP Fusion F1。

为了调试DSP演示，您需要遵循两个过程。第一个是构建CM33应用并将其闪存到MIMXRT595-EVK中。第二个是使用Xtensa Xplorer IDE构建并调试DSP应用。

1. 构建并闪存Cortex-M33应用

   以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行mu_polling应用。MCUXpresso IDE安装可以在本快速入门指南的“2. 获取软件”中找到。

   1. 打开MCUXpresso IDE。

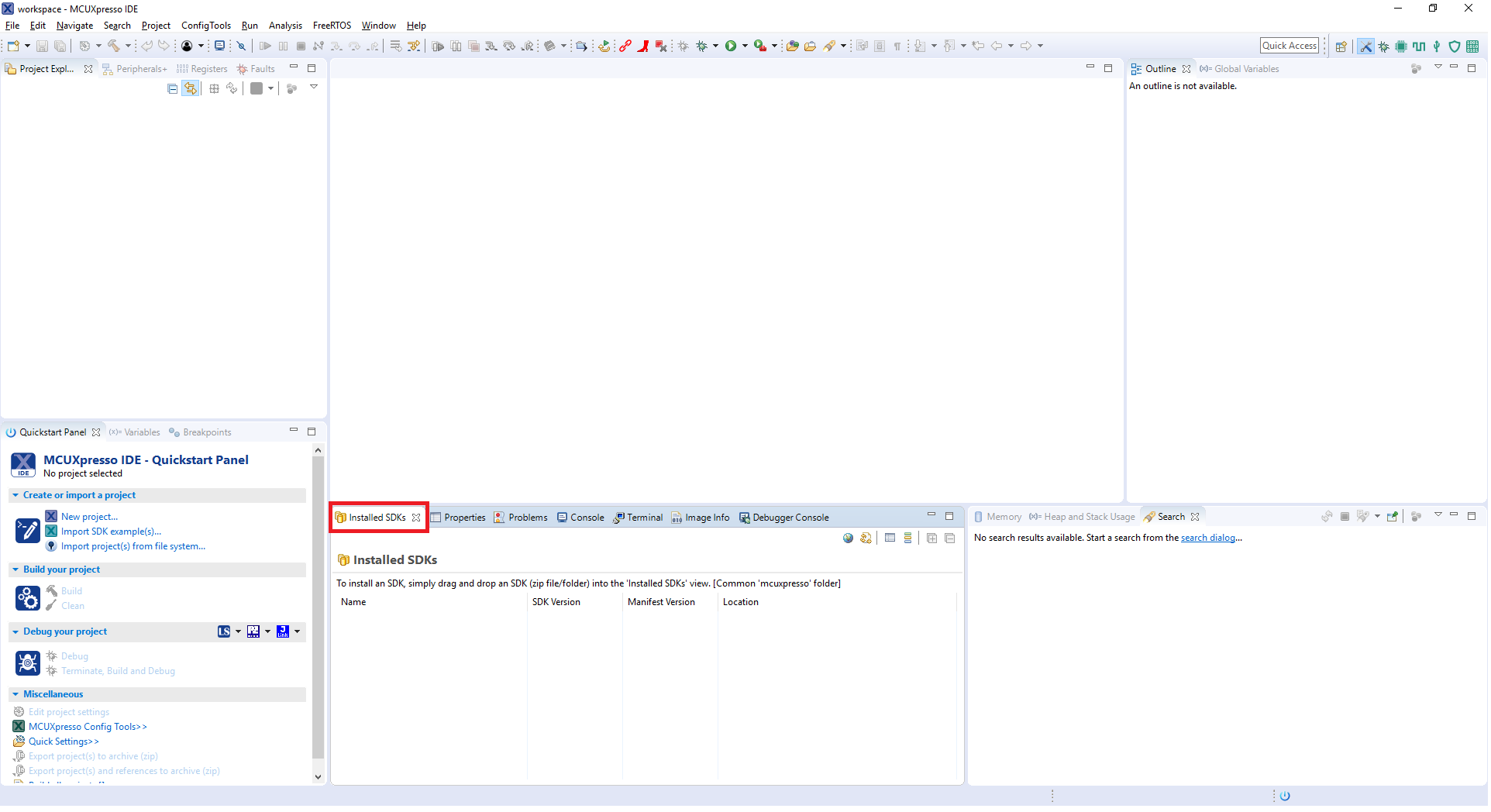

   2. 切换到MCUXpresso IDE窗口中"已安装的SDK"视图。

   3. 将MIMXRT595-EVK SDK(压缩)文件拖放到已安装的SDK视图中。

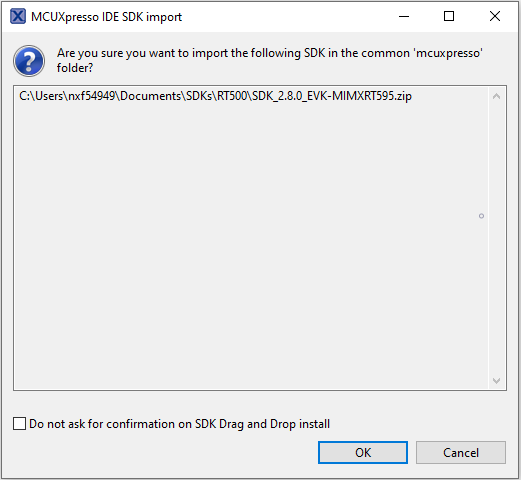

   4. 您将看到以下弹出窗口。点击OK继续导入：

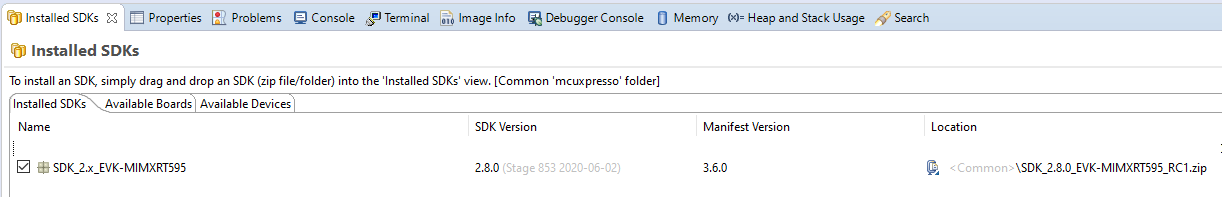

   5. 已安装的SDK将显示在“已安装的SDK”视图中，如下所示：

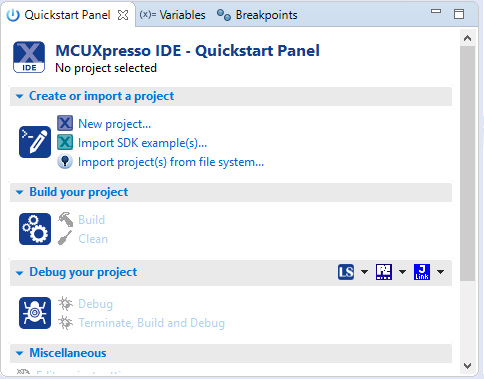

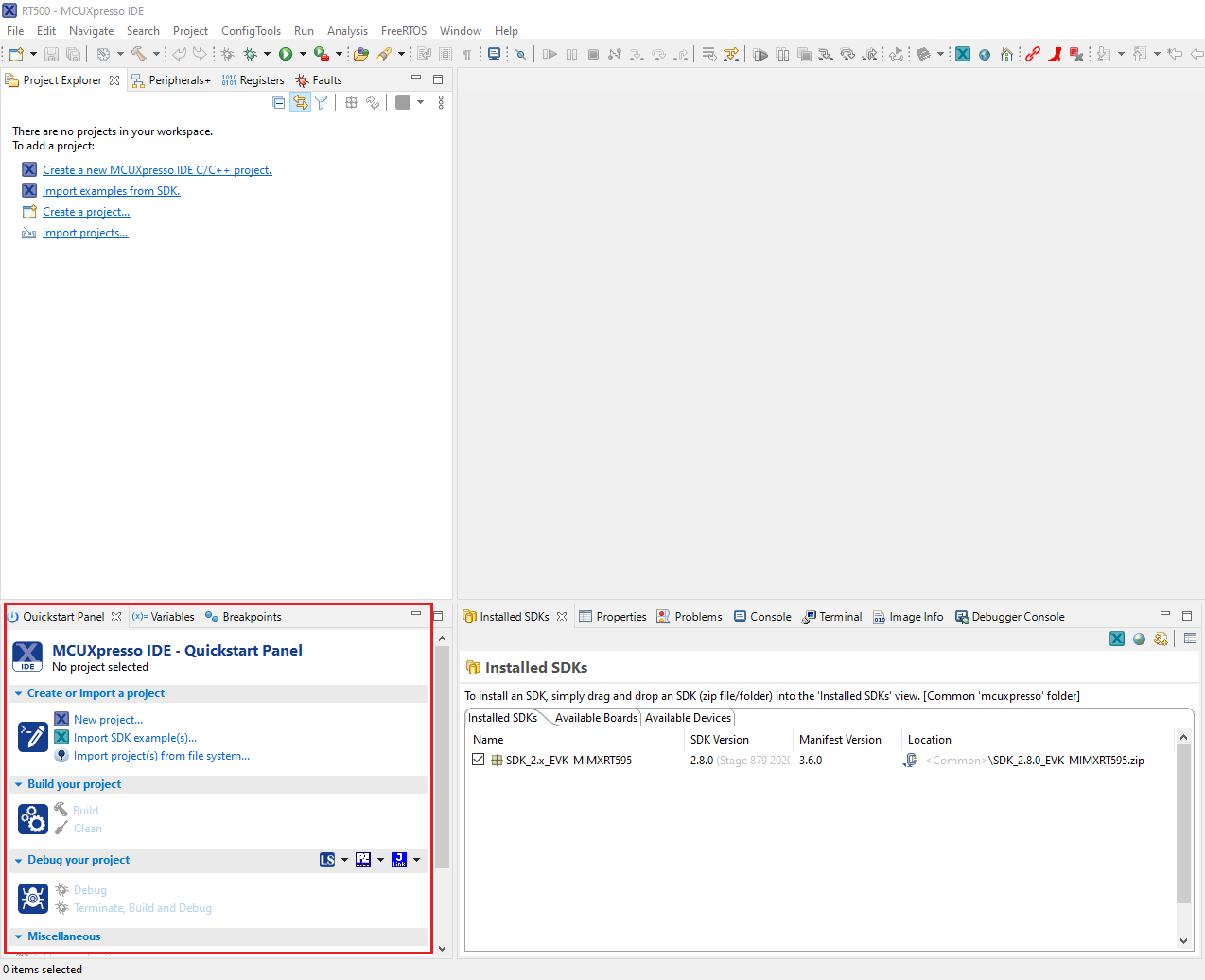

   6. 在左下角找到快速启动面板。

   7. 然后点击导入SDK示例…

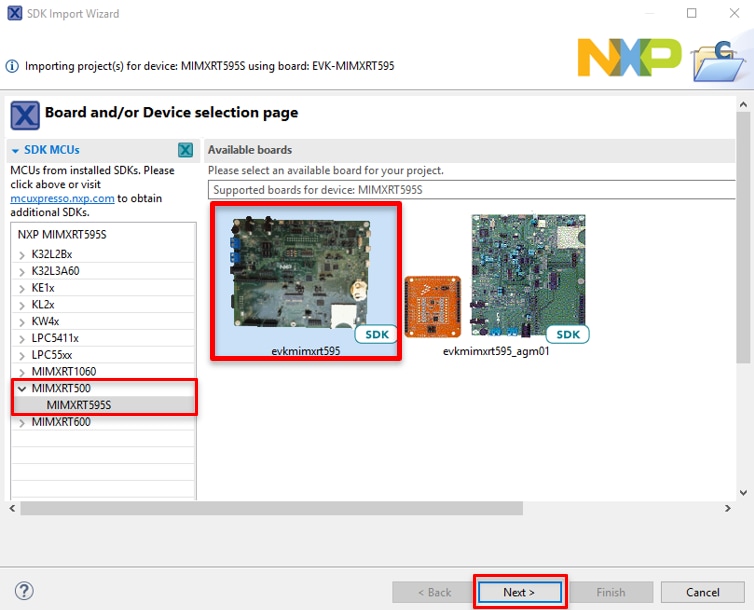

   8. 单击evkmimxrt595板，选择导入可在该板上运行的示例，然后单击Next (“下一步”)。

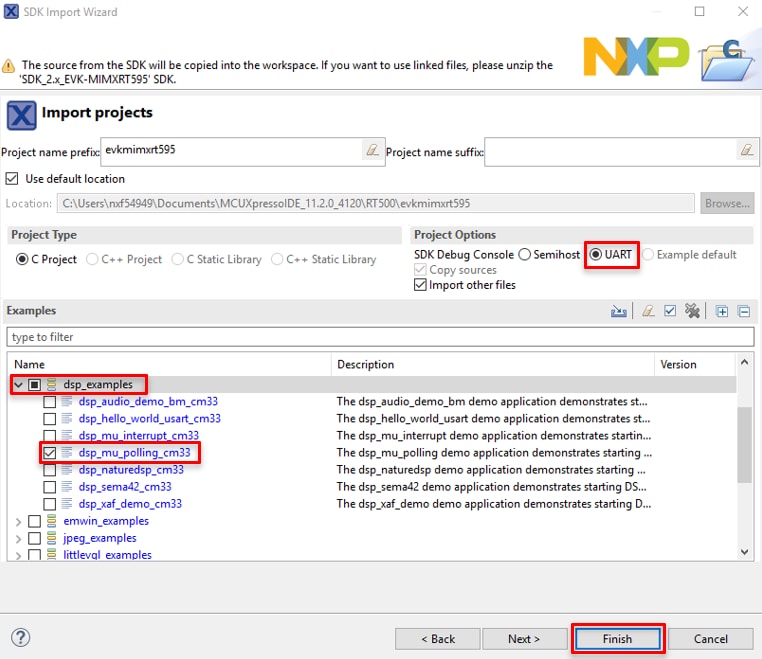

   9. 使用箭头按钮来展开dsp_examples类别，然后单击dsp_mu_polling_cm33旁边的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后单击Finish。

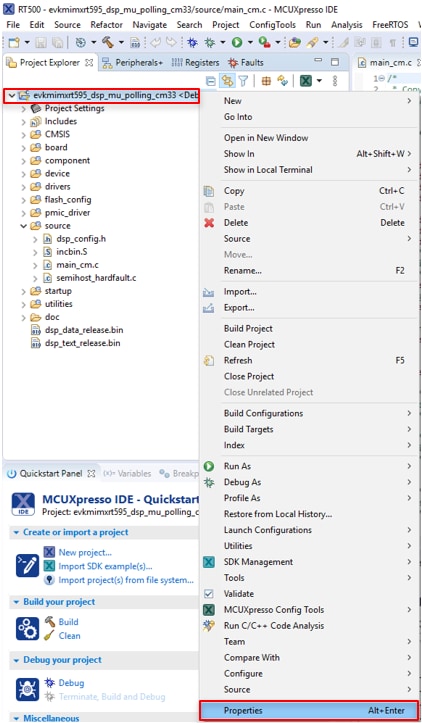

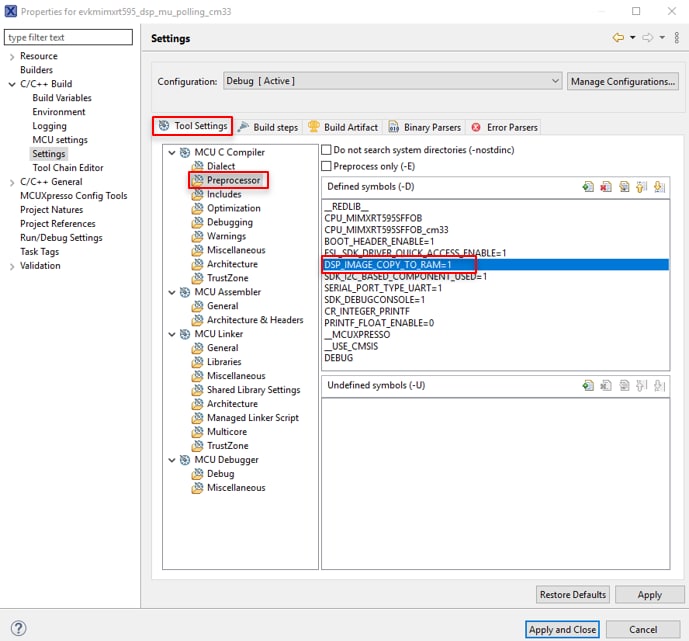

   10. 验证DSP_IMAGE_COPY_TO_RAM宏值。为此，请在项目属性上单击鼠标右键。

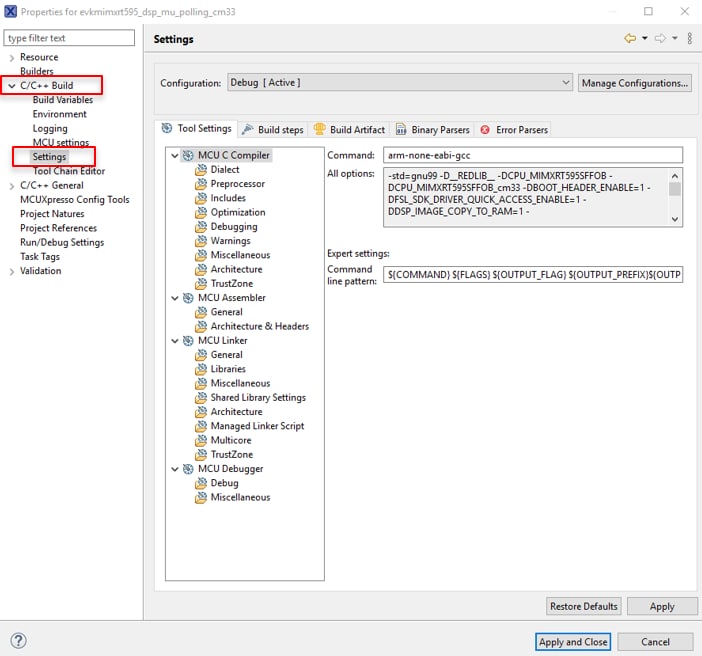

   11. 打开C/C ++构建选项，然后选择设置。

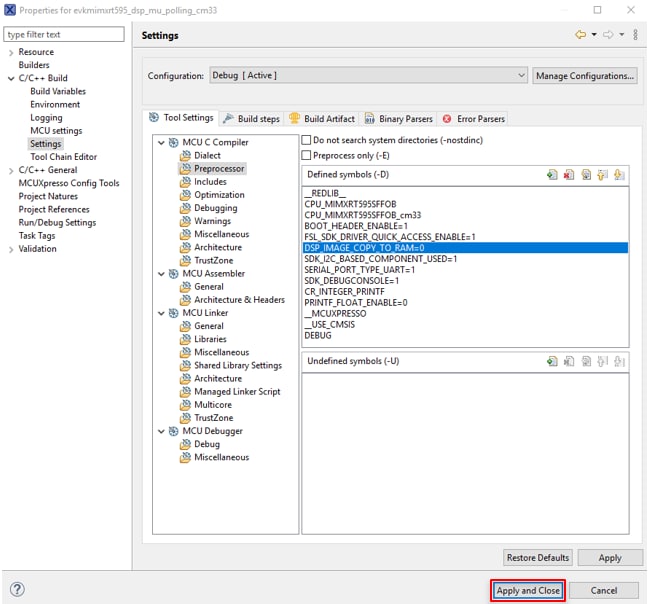

   12. 进入“工具设置”后，选择“预处理器”文件夹，并将DSP_COPY_IMAGE_TO_RAM的值更改为0。

   13. 应用并关闭。

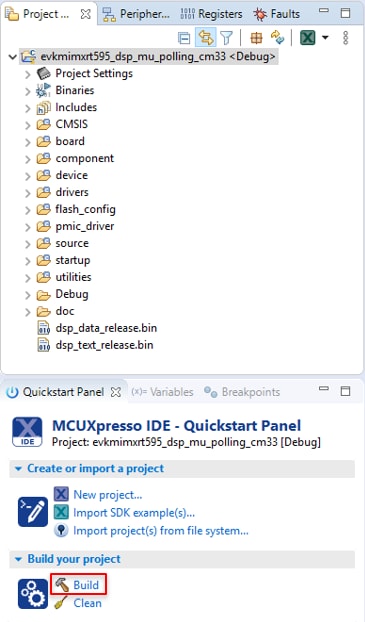

   14. 选择项目并构建它。

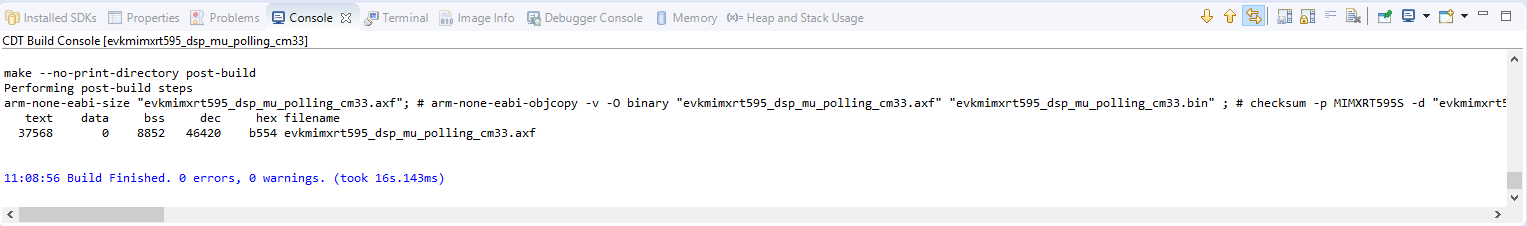

   15. 该项目将顺利构建。

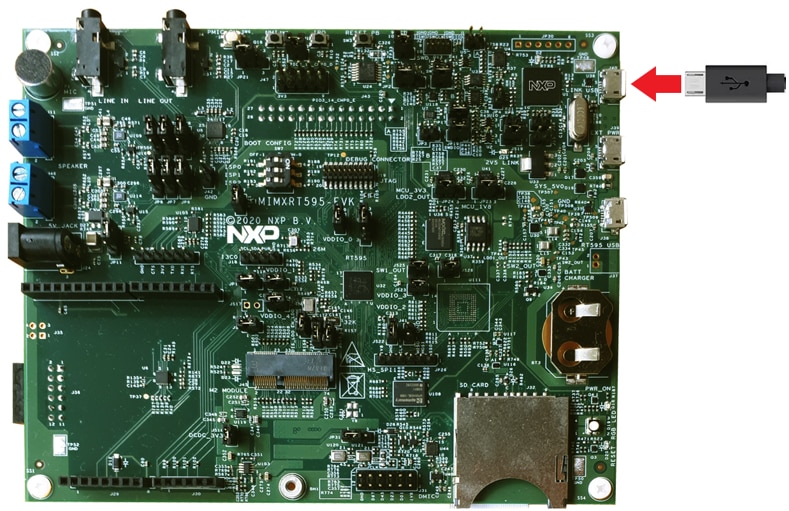

   16. 使用与J40的“ LINK USB”端口连接的Micro USB将板连接到计算机。

   17. 将应用下载到您的MIMXRT595-EVK。

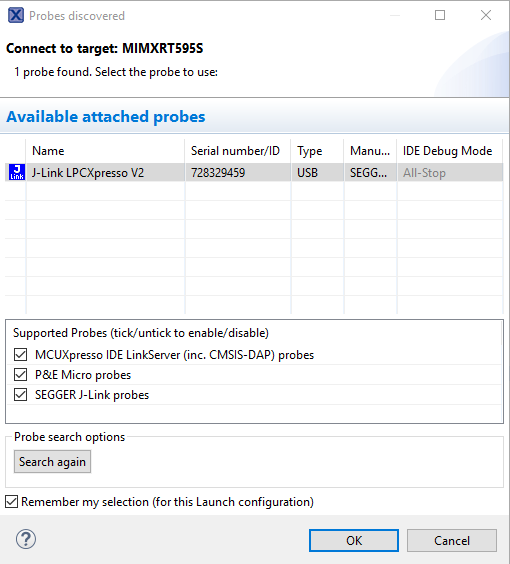

   18. 选择J-Link调试探测器。

   19. 运行应用。
2. 构建并调试DSP应用

   以下步骤将指导您使用DSP的Xtensa Xplorer IDE来运行mu_polling应用。Xtensa Xplorer IDE安装可以在本快速入门指南的“2. 获取软件”中找到。

   1. 打开Xtensa Xplorer IDE。

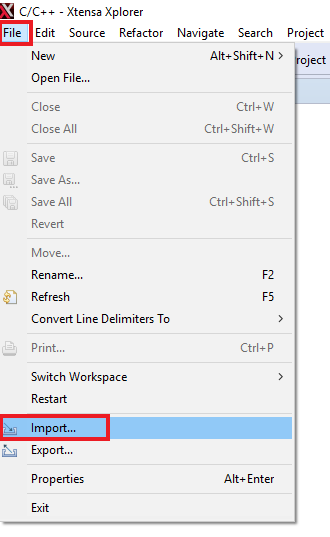

   2. 在演示区中导入“ mu_polling”演示。File -> Import

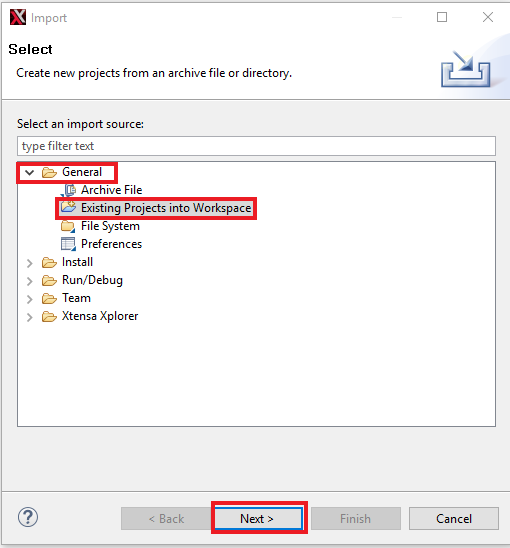

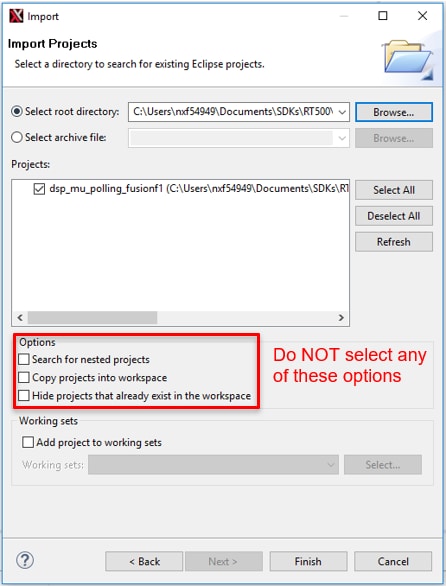

   3. 选择“Existing Projects into Workspace(演示区内的现有项目)”

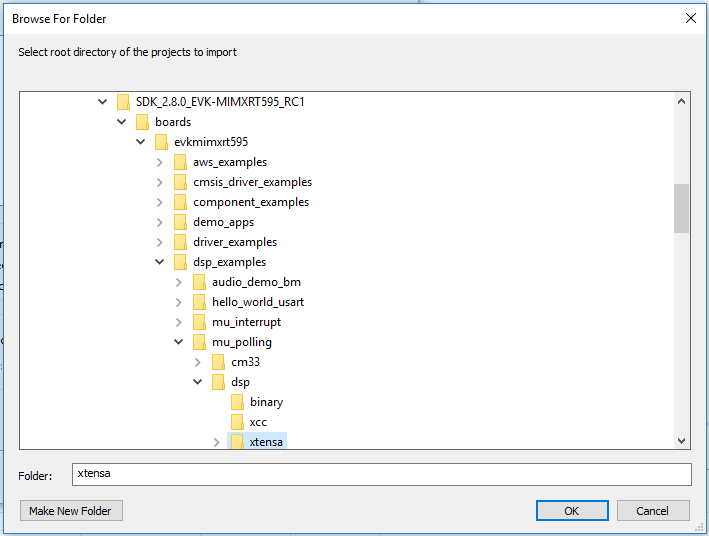

   4. 使用浏览按钮，然后在SDK上选择mu_polling dsp演示。确保路径名不包含任何空格。
      路径为：

      “ \boards\evkmimxrt595\dsp_examples\mu_polling\dsp”

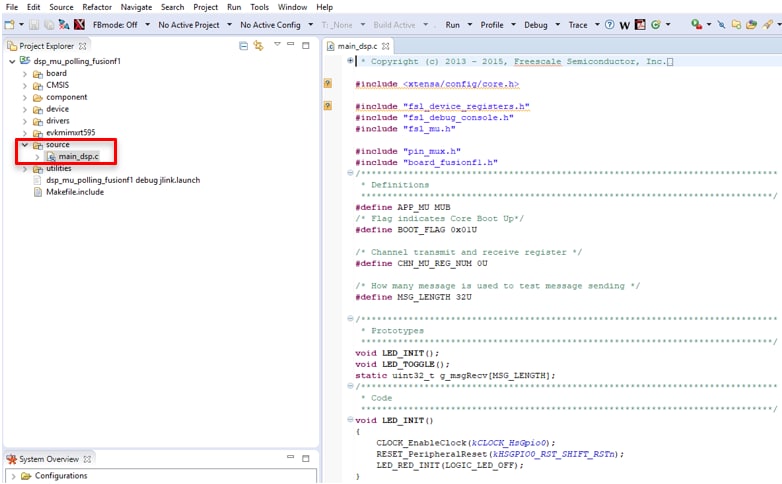

   5. 导入后，您将在Project Explorer中看到‘dsp_mu_polling_fusionf1’。该项目包括DSP的代码。您可以在source -> main_dsp.c中看到主函数。

   6. 要构建DSP应用，必须设置以下配置(使用菜单栏上的下拉按钮)：

   7. 通过单击“ Build Active”按钮来构建应用

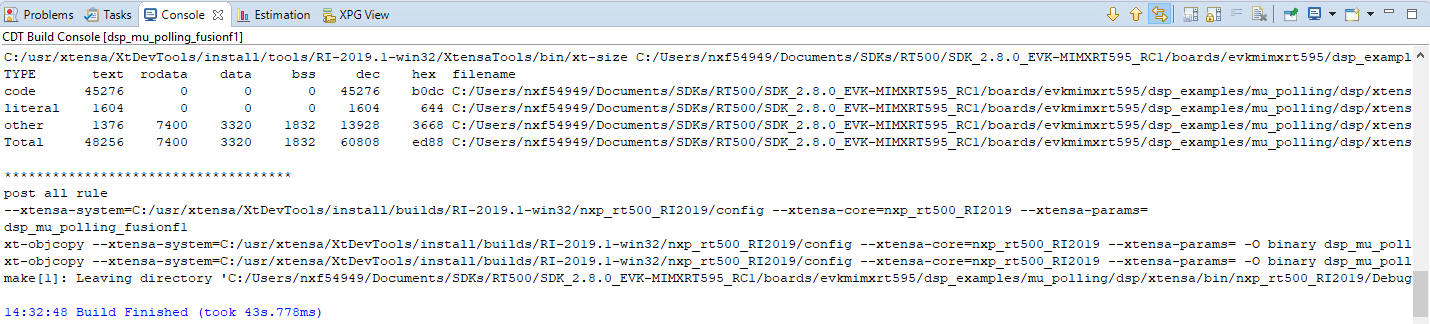

   8. 构建应完成，并且不会报错。如果有错误，请确认SDK目录路径不包含任何空格。

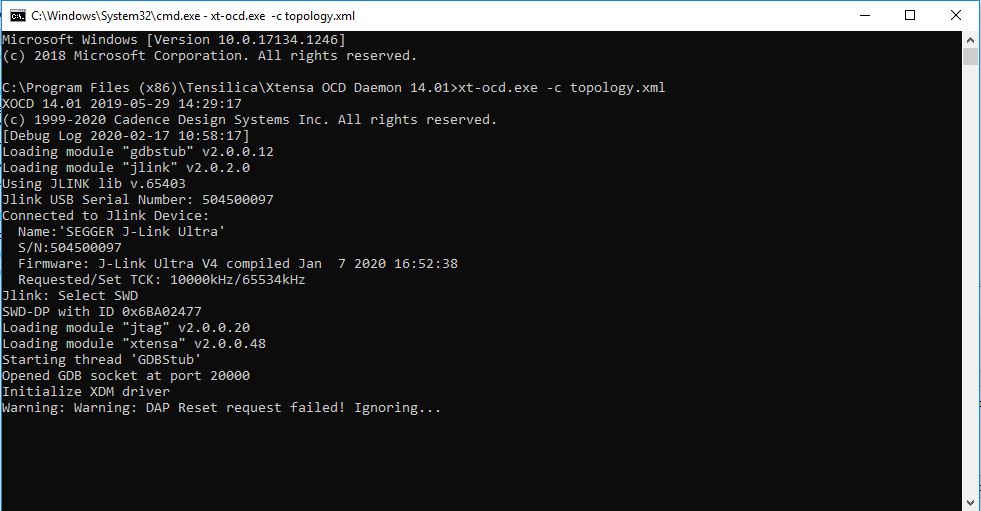

   9. 在以下位置打开命令提示符：“C:\Program Files (x86)\Tensilica\Xtensa OCD Daemon 14.01”，并执行以下命令：“xt-ocd.exe -ctopology.xml”。您应该看到以下内容：

   10. 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
       • 波特率为115200
       • 无奇偶校验
       • 数据位为8
       • 停止位为1

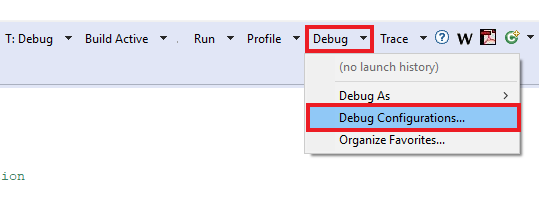

   11. 转到Xtensa Xplorer IDE，然后使用“调试”操作按钮打开“调试配置”。

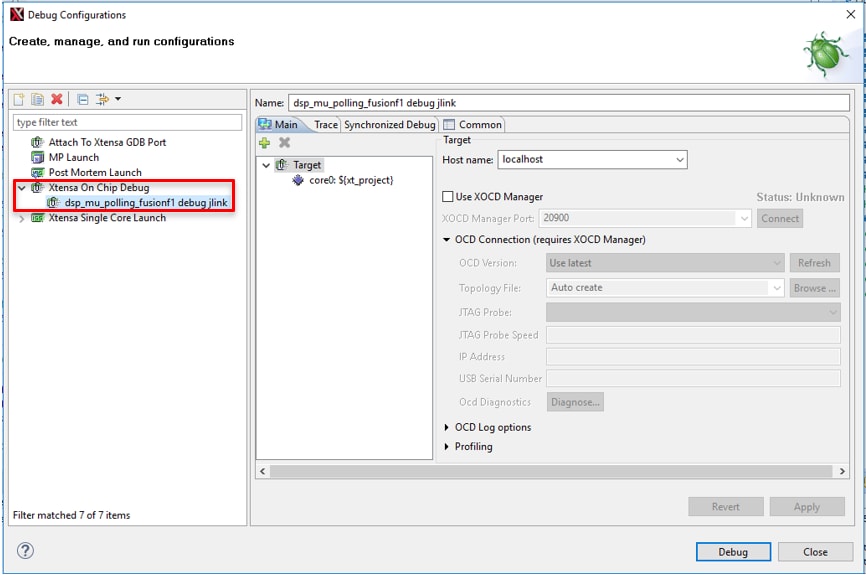

   12. 请选择dsp_mu_polling Xtensa片上调试。并单击调试。

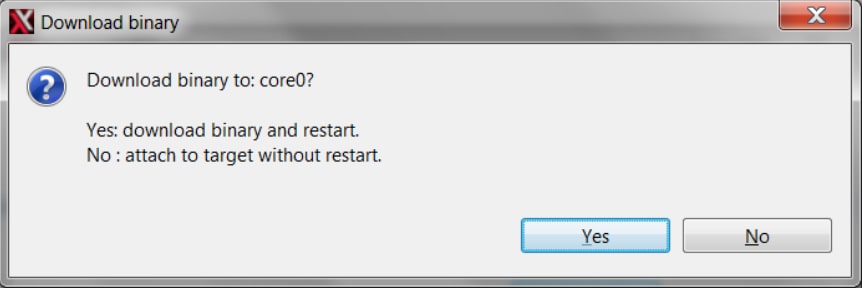

   13. 将打开一个新窗口，询问是否将应用下载到核心0。单击“是”。

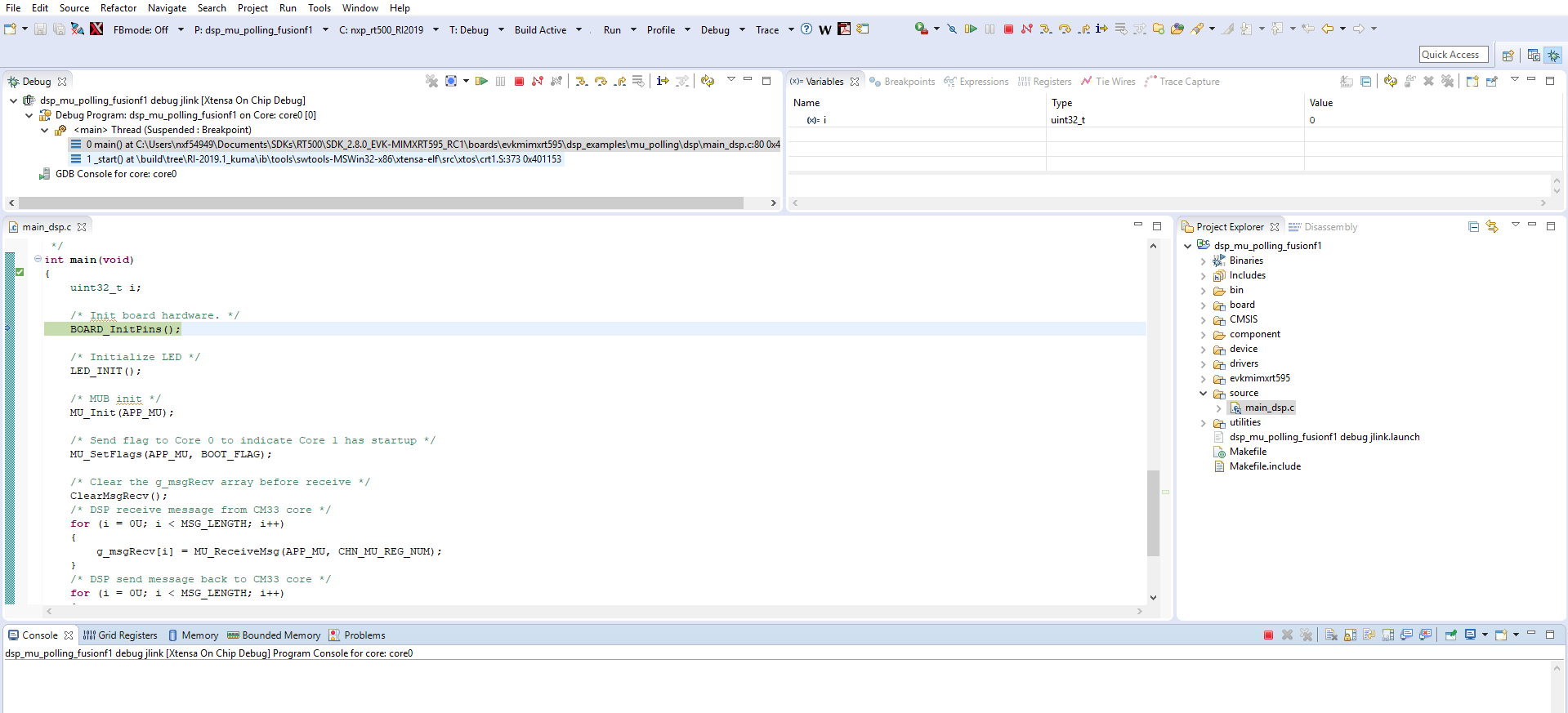

   14. Xtensa Xplorer将过渡到“调试”透视图。

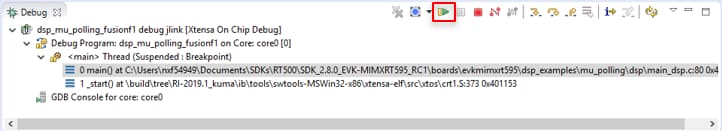

   15. 点击“恢复”按钮以启动程序。

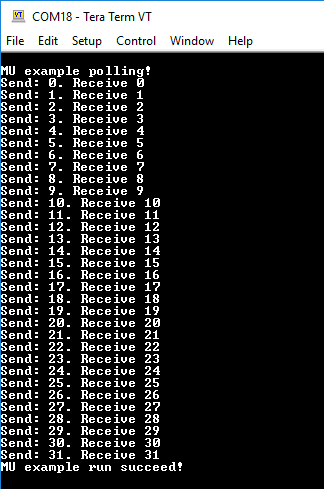

   16. 您应该在终端上看到红色RGB LED D19闪烁和以下内容：

   17. 单击“终止”按钮，可停止Xtensa Xplorer IDE上的调试会话。
   18. 在运行CM33应用的MCUXpresso IDE上停止调试器。

采用IAR Embedded Workbench IDE运行演示

1. 构建示例应用

   以下步骤将指导您运行mu_polling应用。该应用包含Cortex M33内核和DSP内核的代码。以下指令中涵盖了Cortex M33内核的编译和调试指令。

   如需有关DSP代码的编译和调试说明，请参见“使用MCUXpresso IDE”教程的第2部分。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。

   请使用IAR Embedded Workbench for Arm 8.50.9或更高版本。

   1. 首先解压先前下载的RT500 SDK数据包。
   2. 打开所需的示例应用演示区。大多数示例应用演示区文件位于以下路径：

      /boards////iar

      以mu_polling演示为例，路径为：

      /boards/evkmimxrt595/dsp_examples /mu_polling/cm33/iar

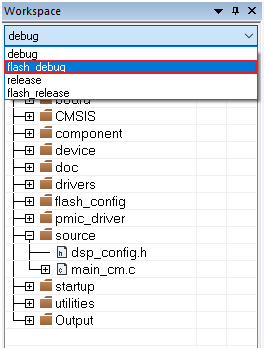

   3. 从下拉列表中选择所需的构建目标。在这个示例中，选择"dsp_mu_polling_cm33 – debug"目标。

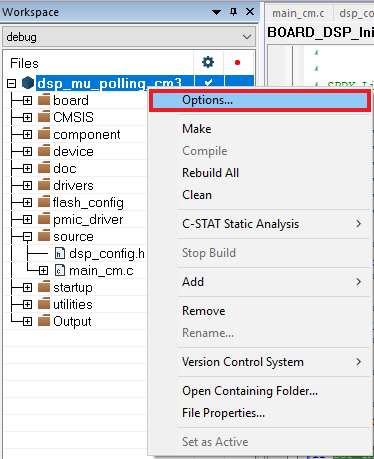

   4. 将DSP_IMAGE_COPY_TO_RAM宏值更改为0。右击项目并选择“选项”，可打开项目属性。

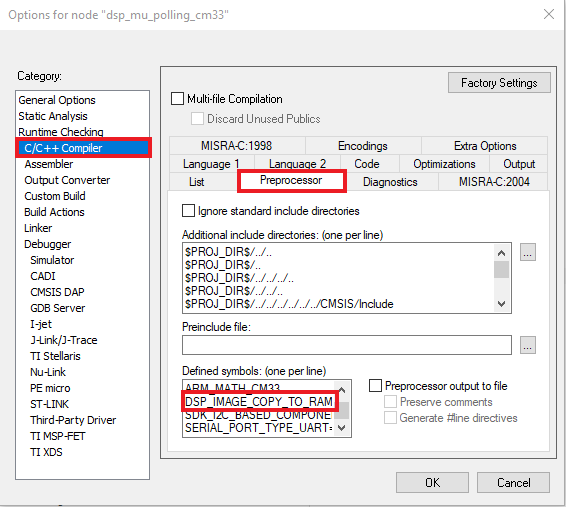

   5. 单击C/C++编译器，然后选择预处理器。将DSP_IMAGE_COPY_TO_RAM更改为0。

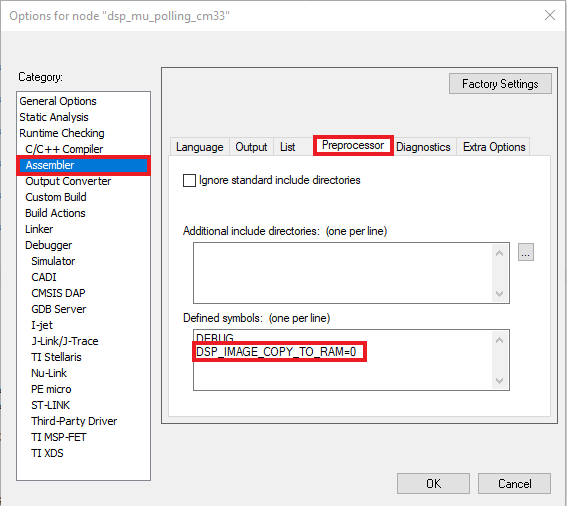

   6. 现在转到“汇编器”，选择“预处理器”选项并更改相同的宏。

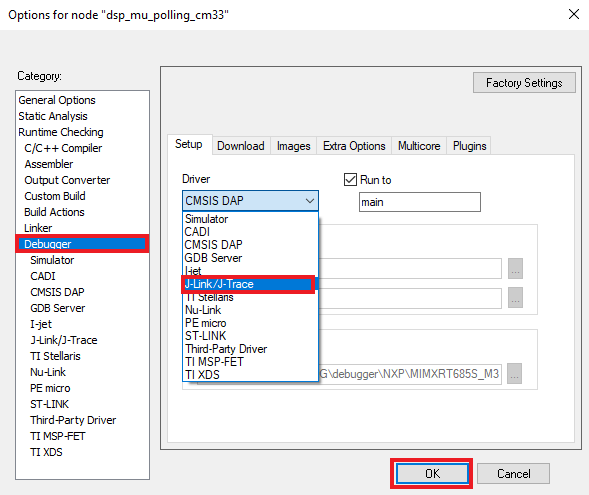

   7. 现在转到“调试器”部分，然后将调试器驱动程序更改为Jlink。按下OK按钮。

   8. 要构建应用，点击"Make"按钮(下文中用红色突出显示)。

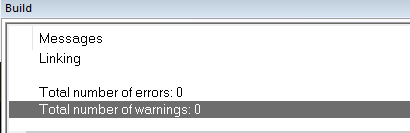

   9. 构建将完成，并且不会报错。

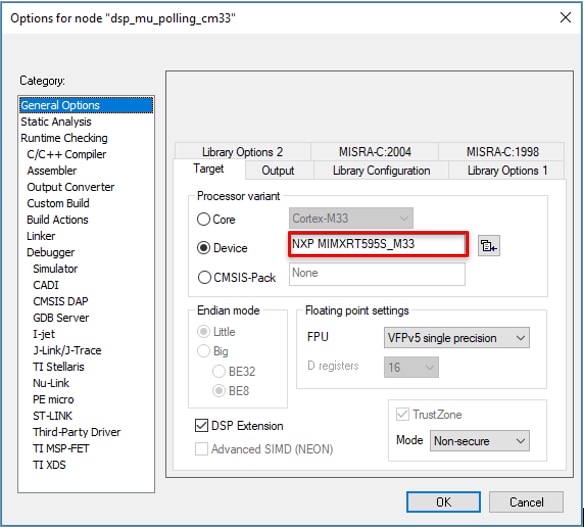

      *注：如出现构建错误，请确保选择了正确的电路板，右击Project >> Options >> General Options >> Target >> Device，选择NXP MIMXRT595S_M33；IAR Embedded Workbench for Arm 8.50.9版本或更高版本支持本板。


2. 运行示例应用

   在快速入门网站的步骤2.4“ LPCScrypt”中，板上的LPC-Link2电路应当已经更新为可使用J-Link接口。如需了解如何使用LPCScrypt更新板上的调试固件来使用J-Link接口(如果尚未这样做的话)的详细信息，请参见“快速入门网站”中的此部分。

   1. 通过连接J40“ Link USB”的USB数据线将开发平台连接到PC。为板供电时，请确保已拔除DFULink跳接线(JP1)。

   2. 点击"Download and Debug"按钮，将应用下载到目标。

   3. 然后，可将此应用下载到目标应用，并自动运行到main()函数。
   4. 点击"Go"按钮运行代码，以启动应用。

   5. mu_polling_cm33应用现在正在Cortex-M33上运行。
3. 构建并调试DSP应用

   要为该应用的DSP部分构建并调试代码，请打开“使用MCUXpresso IDE”教程，并按照“ 2. 构建并调试DSP应用”中的说明进行操作。

采用Keil ^® MDK/µVision ^®运行演示

1. 安装CMSIS设备包

   安装MDK工具后，必须安装Cortex^®微控制器软件接口标准(CMSIS)设备包，才能从调试角度来说完全支持该设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。

   请使用MDK-Arm微控制器开发套件(Keil)^®5.33或更高版本。

   1. 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。

   2. 在Pack Installer窗口中，搜索“imxrt595”以显示MIMXRT595系列。单击MIMXRT595S名称，然后在右侧，您将看到NXP::MIMXRT595S_DFP包。点击设备包旁的"Install"按钮。此流程需要连接互联网才能完成。

   3. 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
2. 构建示例应用

   以下步骤将指导您运行mu_polling应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。

   1. 如果还未完成，在以下路径中打开所需的演示应用工作区：

      /boards////mdk

      此工作区文件名为.uvmpw，因此在这个具体示例中，实际路径为：

      /boards/evkmimxrt595/dsp_examples/mu_polling/cm33/mdk/dsp_mu_polling_cm33.uvmpw

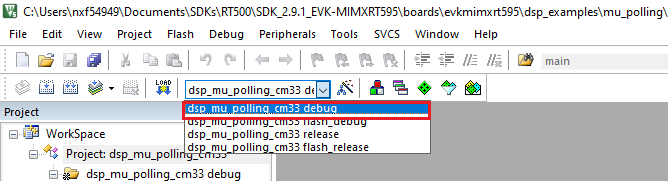

   2. 选择调试配置。

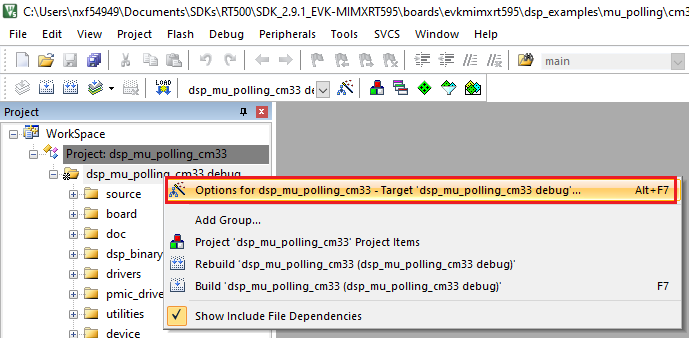

   3. 右击项目，并选择项目选项：

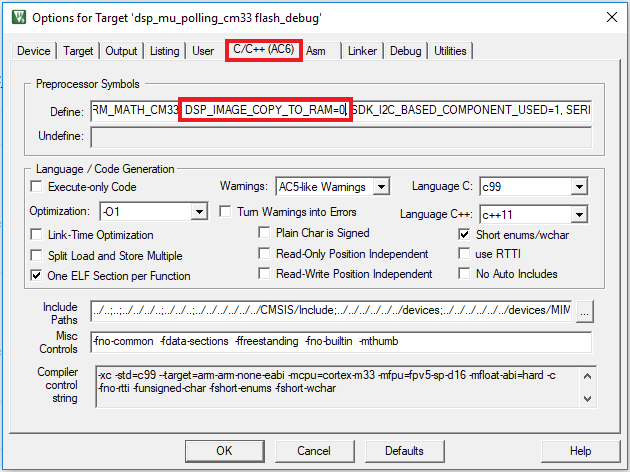

   4. 选择C/C ++选项，然后将DSP_IMAGE_COPY_TO_RAM更改为0。

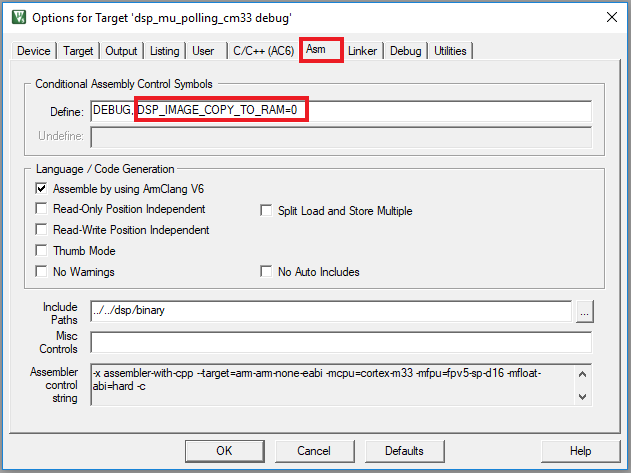

   5. 打开Asm选项，并将相同的宏更改为0。

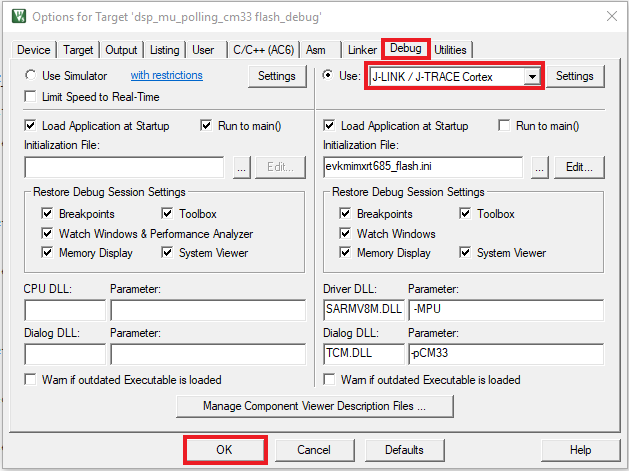

   6. 现在，转到“调试”选项，然后选择“ J-LINK”。单击OK按钮。

   7. 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。

   8. 构建将完成，并且不会报错。
3. 运行示例应用

   MIMXRT595-EVK板出厂时预装了CMSIS-DAP调试接口。如没有更改板上的调试LPC-LINK2应用，请查看前面部分介绍的 LPCScrypt教程。

   1. 通过连接J40“ Link USB”的USB数据线将开发平台连接到PC。确保在给电路板供电后，从内部闪存引导硬件调试器时拆除DFULink跳线(JP1)。

   2. 打开PC上的终端应用(如PuTTY或Tera Term)，并连接到您之前确定的调试COM端口。采用以下设置配置终端：
      • 波特率为115200
      • 无奇偶校验
      • 数据位为8
      • 停止位为1
   3. 应用构建完成后，点击"Download"按钮，将应用下载到目标。

   4. 点击“启动/停止调试会话”以打开调试视图。

   5. 点击"Run"按钮运行代码，以启用应用。

   6. mu_polling_cm33应用正在运行。
4. 构建DSP应用

   要构建和调试DSP应用，请按照同一部分的MCUXpresso教程中“ 2. 构建DSP应用”一章的说明。

1. 安装工具链

   本节包含采用MCUXpresso SDK支持的ARM GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。ARM GCC工具有许多使用方式，但此例主要演示其在Windows环境中的使用。虽然这里未讨论，但GCC工具还可与Linux操作系统和Mac OSX配套使用。

   请使用GCC ARM嵌入式版本9-2020-q2。

   安装GNU-RM ARM嵌入式工具链

   从https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads中下载并运行安装程序。这是GNU Arm嵌入式工具链（即编译器、链接器等），其中包括GNU编译器（GCC）。

   安装MinGW

   Minimalist GNU for Windows (MinGW)开发工具提供了一套独立于第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具，但充分利用了MinGW和MSYS的基础安装。MSYS为与Unix类似的接口和工具提供基本的Shell。

   1. 从sourceforge.net/projects/mingw/files/Installer/下载最新的MinGW mingw-get-setup安装程序。
   2. 运行安装程序。推荐的安装路径为C:\MinGW，但是，您可以将其安装到任何位置。

      注：此安装路径不包含任何空格。

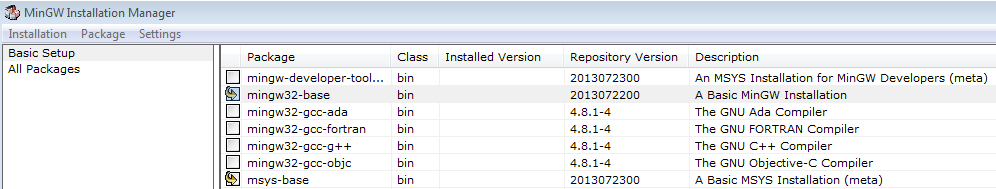

   3. 确保在Basic Setup菜单下选择了"mingw32-base"和"msys-base"。

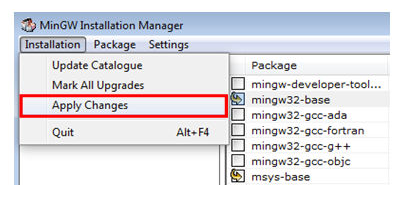

   4. 点击"Installation"菜单中的"Apply Changes"，并按照其余指令完成安装。

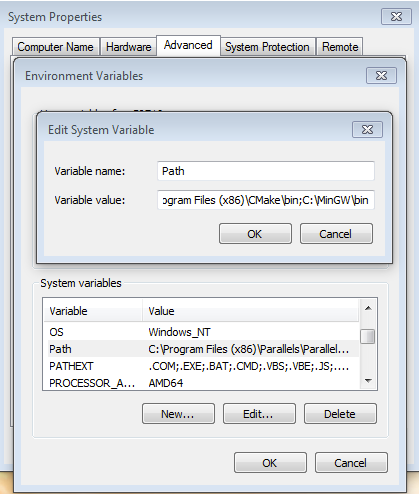

   5. 添加相应项目到Windows操作系统的Path环境变量。在“Environment Variables...”部分的“Control Panel -> System -> Advanced System Settings”下可找到它。路径为：

      \bin

      假设默认安装路径为C:\MinGW，此例如下所示。如果路径设置不正确，工具链将不起作用。

      注：如果您的PATH变量中包含C:\MinGW\msys\x.x\bin (根据KSDK 1.0.0要求)，应删除该路径以确保新的GCC构建系统正常工作。

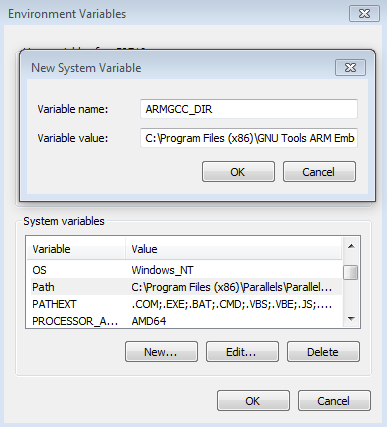

      为ARMGCC_DIR添加新环境变量

      创建新的系统环境变量并命名为ARMGCC_DIR。此变量的值应当指向 ARM GCC 嵌入式工具链安装路径，此例中的安装路径为：

      C:\Program Files (x86)\GNU Tools ARM Embedded\

      参考GNU ARM GCC嵌入式工具的安装文件夹，获得确切的安装路径名。



      安装CMake

      1. 从https://cmake.org/download/下载最新版本的CMake。

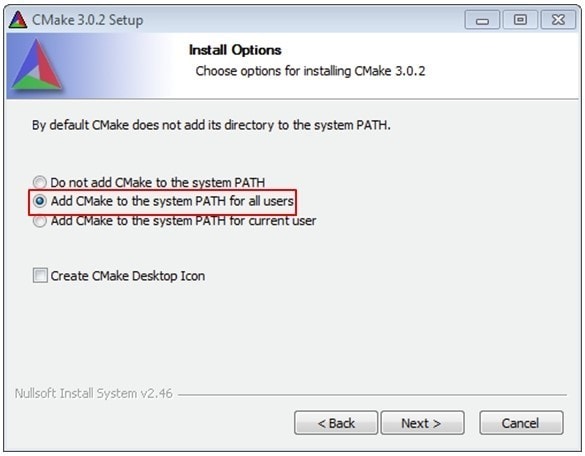

      2. 安装CMake，确保安装时选择"Add CMake to system PATH"选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中，假设为所有用户安装了此应用。

      3. 按照安装程序的其余指令操作。
      4. 可能需要重启系统，才能使PATH更改生效。
2. 构建示例应用

   要构建示例应用，请按照这些步骤操作。

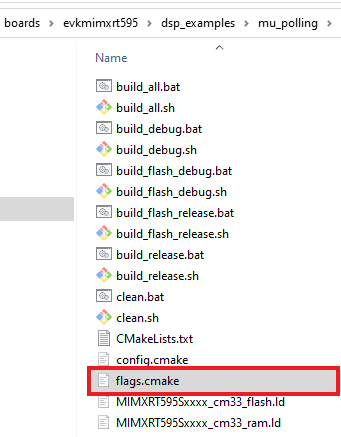

   1. 在文件资源管理器中打开下一个目录： ‘ \boards\evkmimxrt595\dsp_examples\mu_polling\cm33\armgcc’ ，并打开flags.cmake文件。

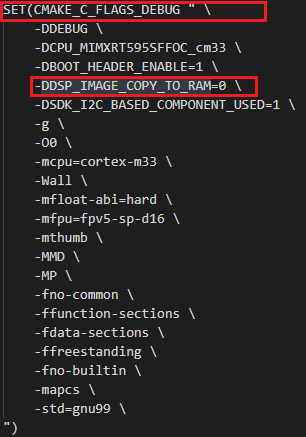

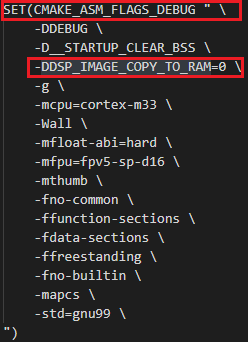

   2. 编辑下列部分，将DDSP_IMAGE_COPY_TO_RAM的值更改为0：
      1. CMAKE_ASM_FLAGS_DEBUG

      2. CMAKE_C_FLAGS_DEBUG

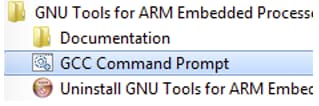

   3. 如果没有运行，则打开GCC ARM嵌入式工具链命令窗口。要启动窗口，需从Windows操作系统Start菜单进入“Programs -> GNU Tools ARM Embedded ”，然后选择“GCC Command Prompt”。

   4. 将目录更改为示例应用项目目录，它有一个如下路径：

      /boards////armgcc

      对于本指南，确切的路径为：

      /boards/evkmimxrt685/dsp_examples/mu_polling/cm33/armgcc

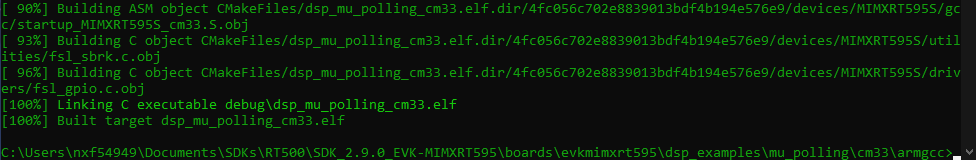

   5. 在命令行键入"build_debug.bat"或双击Windows操作系统Explorer中的"build_debug.bat"文件，执行构建。输出显示如图：


      完成后，将在项目目录中名为“debug”的文件夹中创建.elf。

3. 运行示例应用

   GCC工具需要J-Link调试接口。要将板上的OpenSDA固件更新为最新的J-Link应用，请访问www.nxp.com/opensda。安装J-Link OpenSDA应用后，从www.segger.com/downloads.html下载J-Link驱动程序和软件包。

   1. 通过连接J40“ Link USB”的USB数据线将开发平台连接到PC。为板供电时，请确保已拔除DFULink跳接线(JP1)。

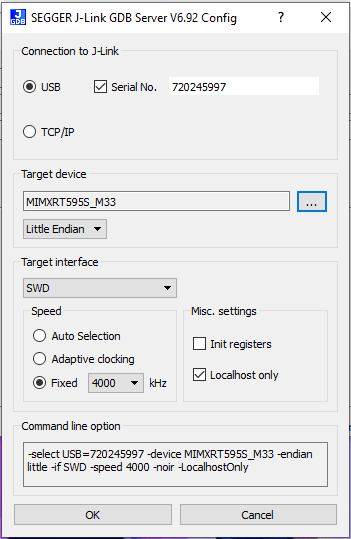

   2. 打开J-Link GDB服务器应用。假设安装了J-Link软件，应用可以通过“C: Program Files (x86)\SEGGER\ J-Link \ J-Link GDB Server”启动。
   3. 将本例中选定的目标设备选择修改为“MIMXRT595S_M33”，并使用SWD接口。


      *您的设备序列号可能不同。您可以打开Jlink.exe(与您的MIMXRT595已经通过J40连接)获得设备序列号。

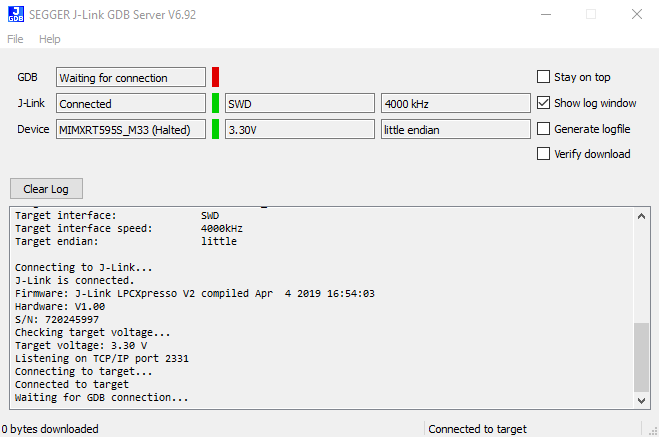

   4. 设备连接后，屏幕显示如图：

   5. 如果没有运行，则打开GCC ARM嵌入式工具链命令窗口。要启动窗口，需从Windows操作系统Start菜单进入"Programs -> GNU Tools ARM Embedded "，然后选择"GCC Command Prompt"。

   6. 更改为包含演示应用输出的目录。根据所选的构建目标，使用以下2个路径中的一个可以找到此输出：

      /boards////armgcc/debug

      /boards////armgcc/release

      对于本指南，路径为：

      /boards/evkmimxrt595\dsp_examples\mu_polling\cm33\armgcc\debug

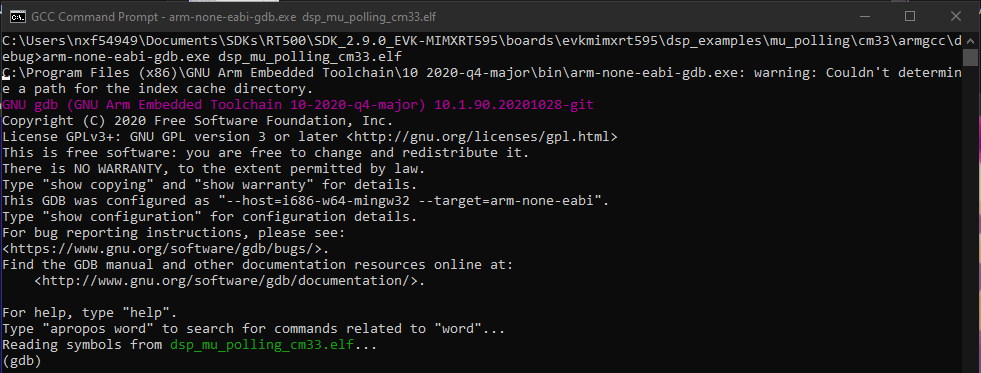

   7. 运行命令"arm-none-eabi-gdb.exe .elf"。对于本示例，命令为"arm-none-eabi-gdb.exe dsp_mu_polling_cm33.elf"。

   8. 运行下一个gdb命令：
      • "target remote localhost:2331"
      • "load"
      • “monitor reset”
   9. 执行"monitor go"命令来启动示例应用。

      mu_polling cm33应用现在正在运行。

4. 构建DSP应用

   要构建和调试DSP应用，请按照同一部分的MCUXpresso教程中“ 2. 构建DSP应用”一章的说明。

1. 构建示例应用

   以下步骤将指导您完成通用输出的操作。该示例设置了一个SCTimer来生成PWM信号并更改LED亮度。

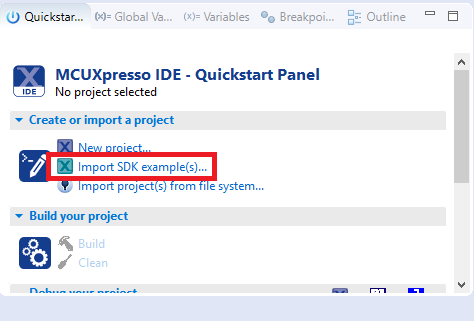

   1. 在左下角找到快速启动面板

   2. 然后点击导入SDK示例…

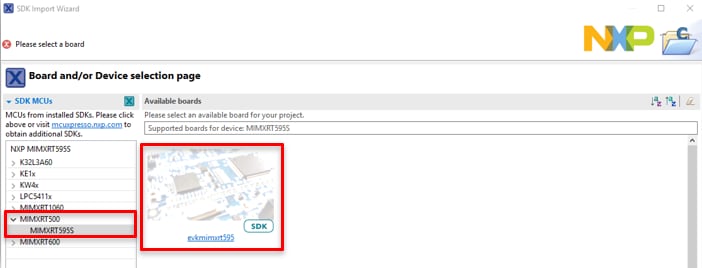

   3. 单击evkmimxrt595板，选择导入可在该板上运行的示例，然后单击Next (“下一步”)。

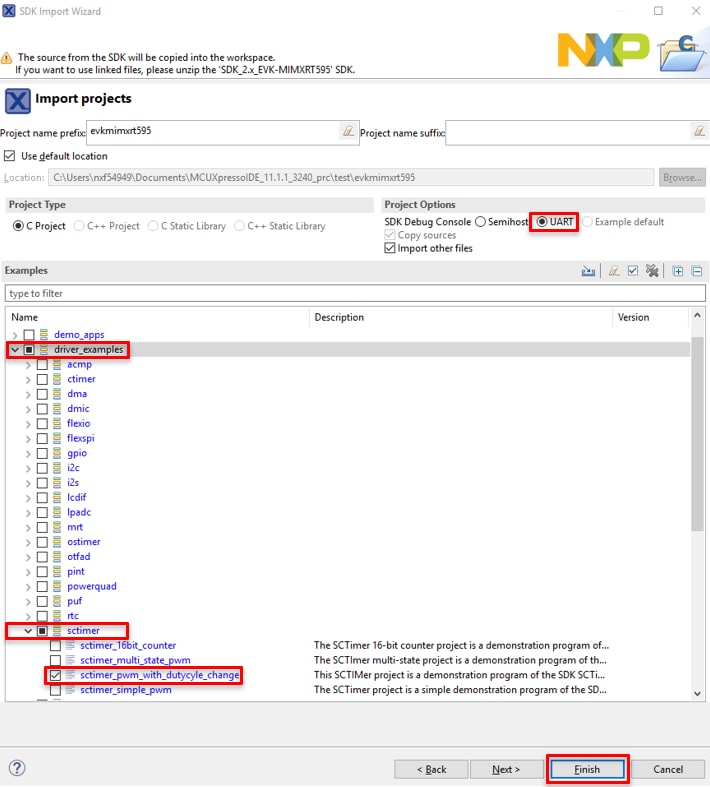

   4. 使用箭头按钮展开driver_examples目录，然后展开sctimer示例，并点击sctimer_pwm_with_dutycycle_change旁的复选框选择它。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击Finish。

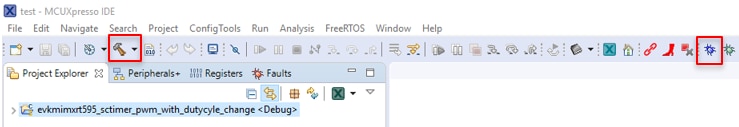

   5. 单击“项目资源管理器视图”中的“evkmimxrt595_sctimer_pwm_with_duty_cycle_change”项目，并构建、编译和运行上述的演示。

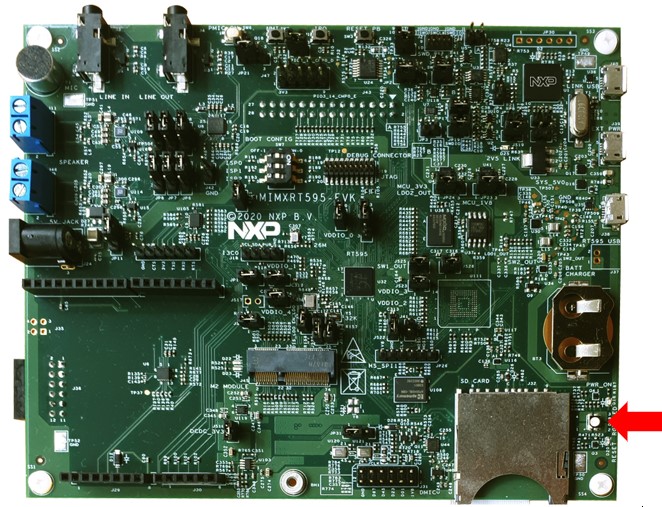

   6. 您应该看到红色LED灯改变了亮度。

      注：在“使用引脚工具”教程中，您将学习如何更改板的LED输出引脚。

   7. 终止调试会话。

以下步骤将指导您完成通用输出的操作。该示例设置了一个SCTimer来生成PWM信号并更改LED亮度。

1. 打开MCUXpresso配置工具。

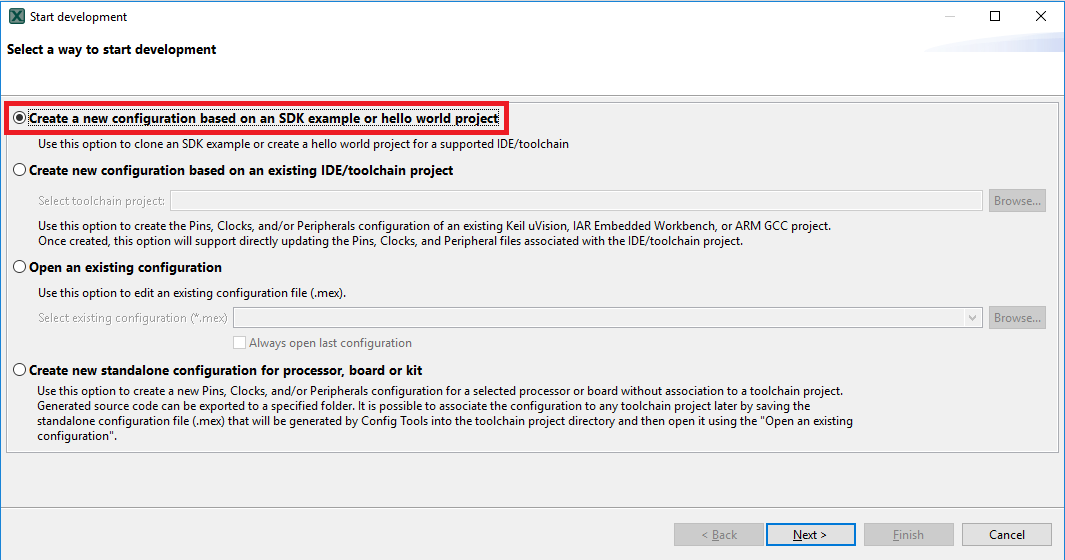

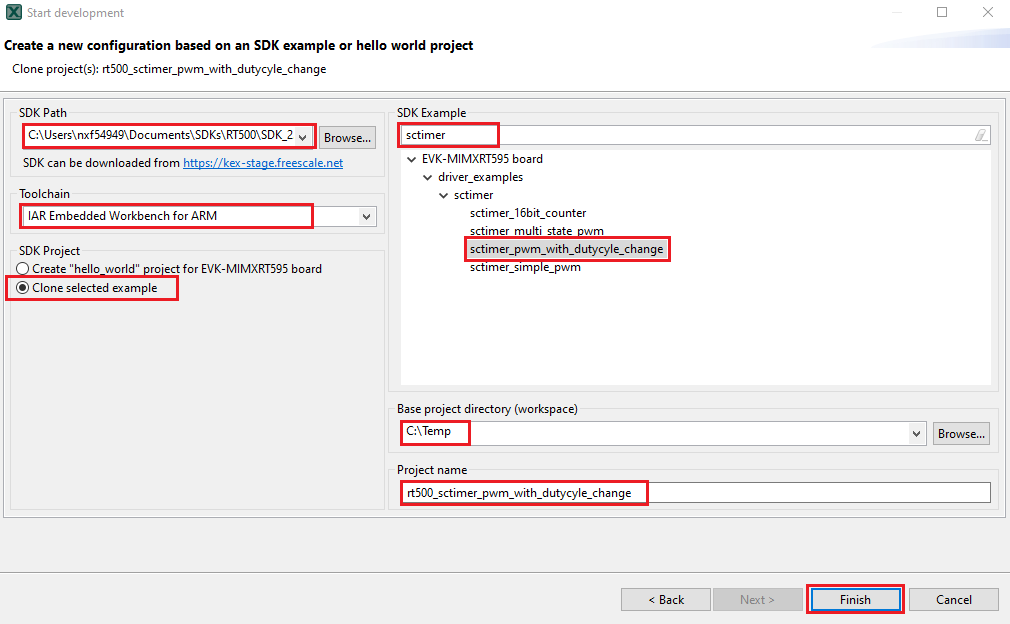

2. 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。

3. 在下一个屏幕上，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，并点击克隆选择示例。

   选择要克隆的项目。对于这个例子，我们要使用gpio LED输出项目。您可以在过滤框中输入“sctimer”，并选择“sctimer_pwm_with_dutycycle_change”示例项目来进行过滤。然后，您还可以指定克隆项目的位置和名称。然后点击Finish。


4. 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
5. 您应该看到红色LED灯改变了亮度。

   注：在“使用引脚工具”教程中，您将学习如何更改板的LED输出引脚。

6. 终止调试会话。

注意：以前，您必须像上一步一样克隆SDK项目。

1. 要打开MCUXpresso IDE中的引脚工具：

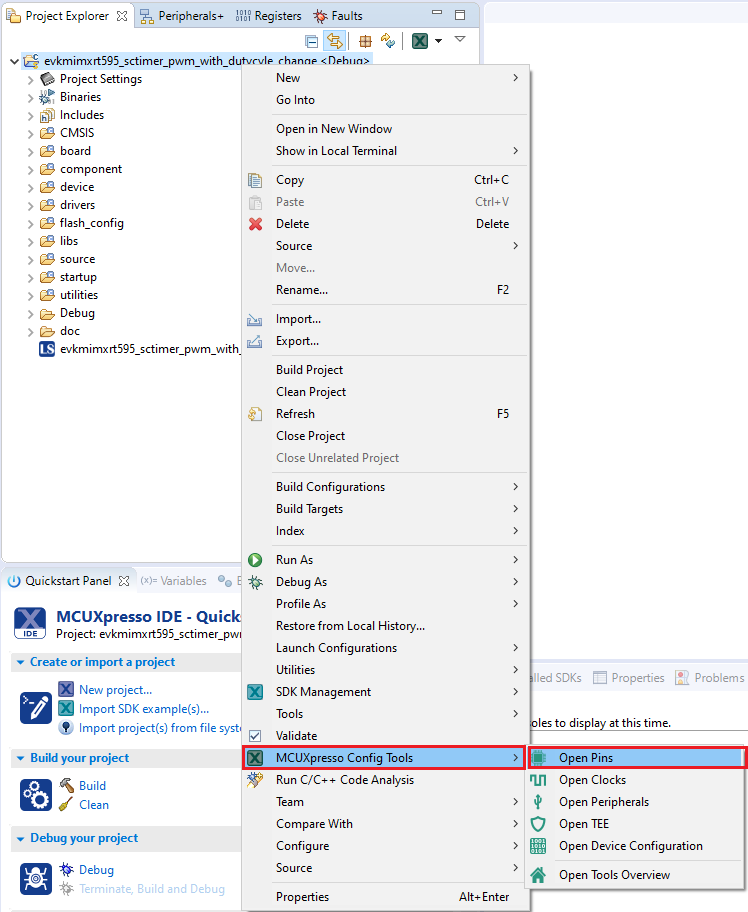

   1. 右击“evkmimxrt595_sctimer_pwm_with_dutycycle_change”项目，选择“MCUXpresso Config Tools”，然后点击“打开引脚” ，以此打开引脚工具。

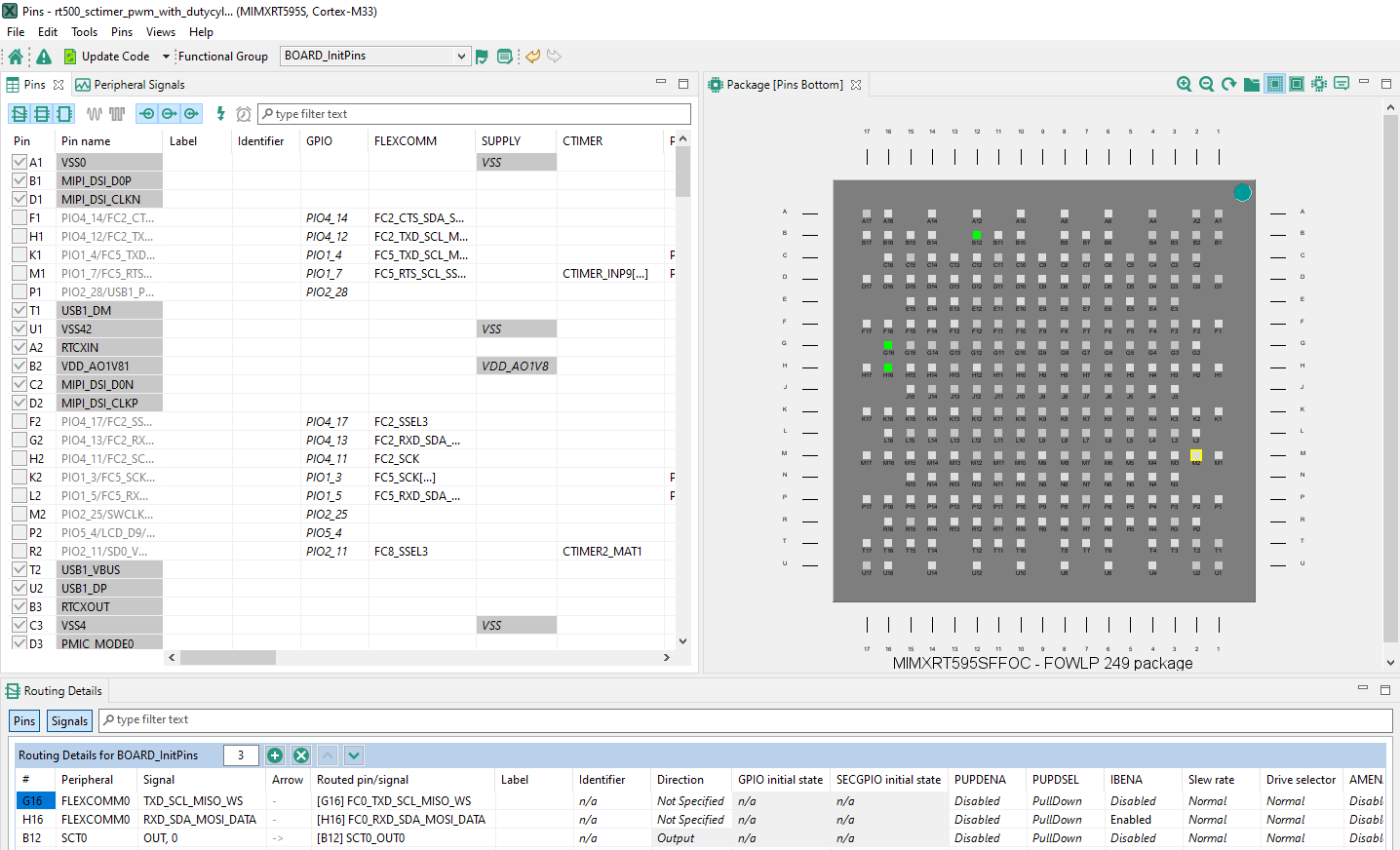

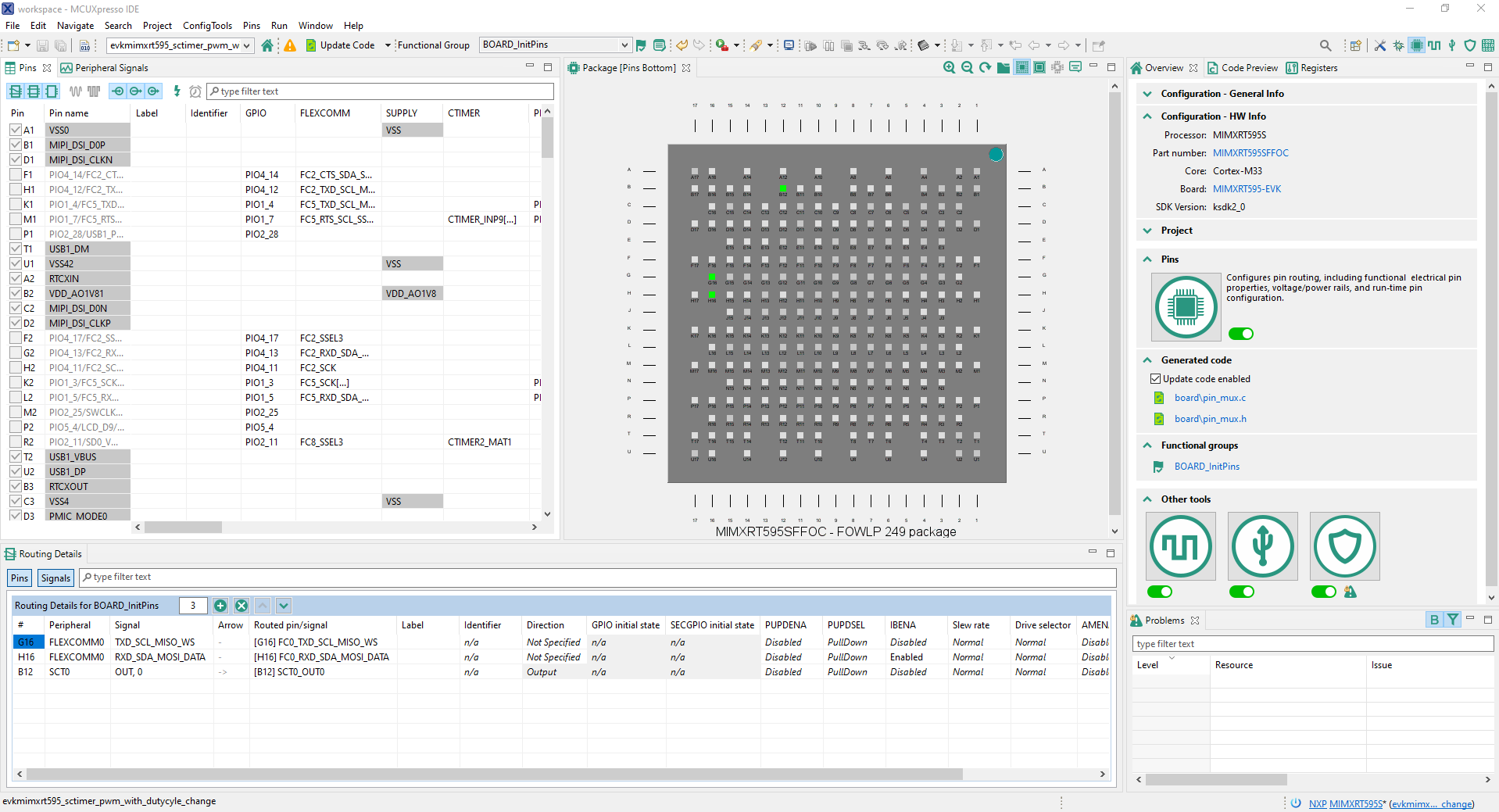

   2. 引脚工具现在应该显示sct项目的引脚配置。

2. 要打开MCUXpresso配置工具中的引脚工具：
   1. 打开MCUXpresso配置工具。

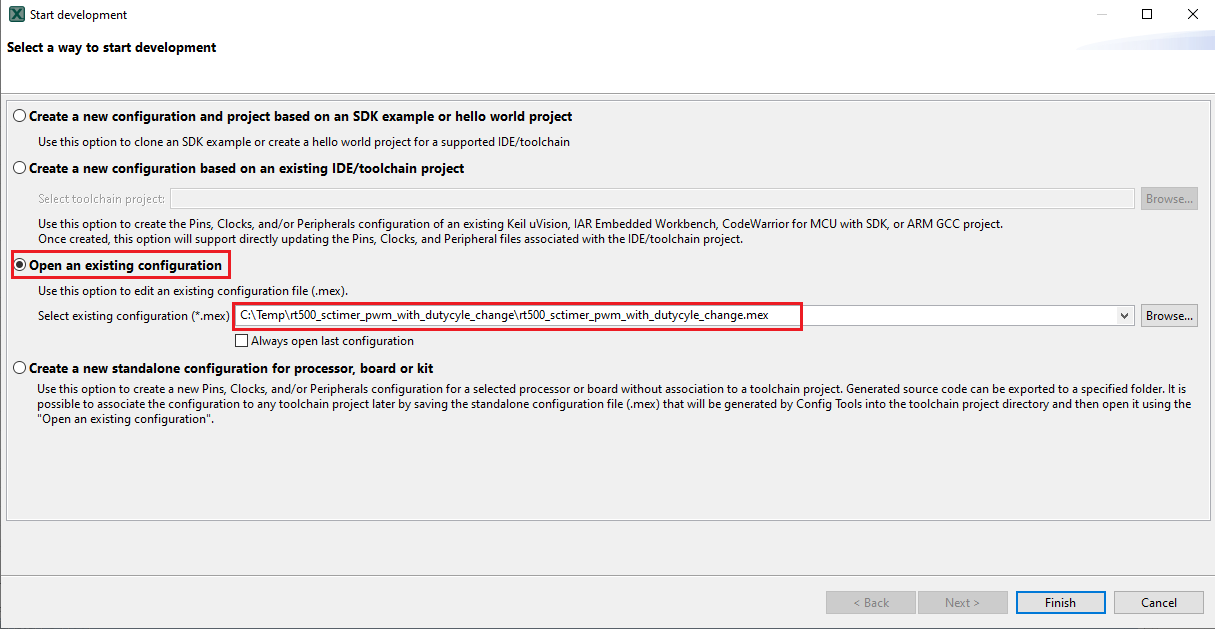

   2. 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。

   3. 从工具栏选择Tools->Pins，打开引脚工具。

   4. 引脚工具现在应该显示sctimer项目的引脚配置。

3. 使用引脚工具修改LDE已连线的引脚：

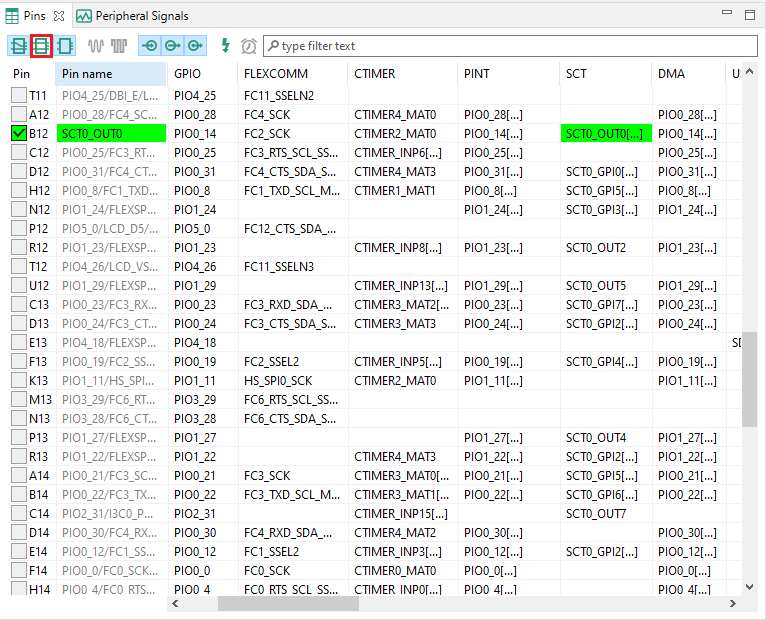

   1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未连线的引脚”复选框以仅查看已连线的引脚。已连线的引脚在引脚名称旁边留有一个绿色勾选框。为每个已连线的引脚所选的功能以绿色突出显示。

   2. 在当前配置中，将PIO0_14连线为SCT0_OUT0。让我们禁用PIO0_14，并更改PIO1_0的复用设置，以使用其SCT0_OUT7功能。

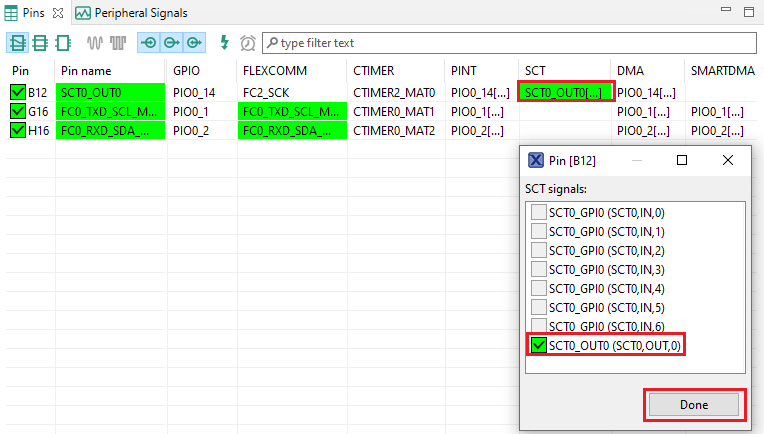

   3. 单击SCT列下的“ SCT0_OUT0”字段，可禁用PIO0_14。将出现一个新窗口。取消选中SCT0\U OUT0复选框并单击Done。然后，该引脚将被禁用(引脚将不再具有勾选框)，从而从列表中消失。

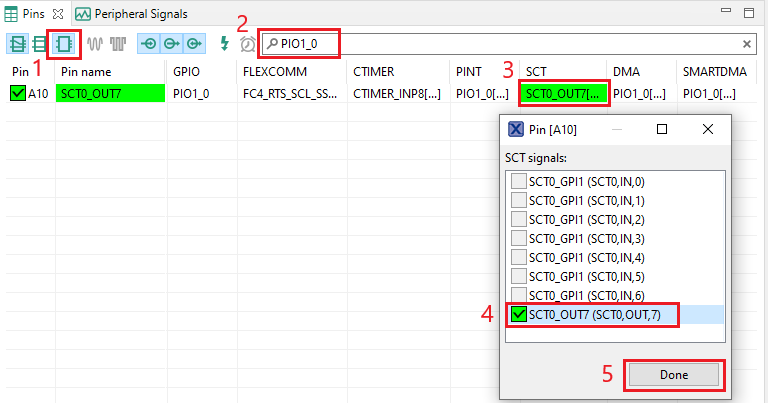

   4. 现在，将PIO1_0连线为SCT_OUT7。首先，选择“显示未连线的引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PIO1_0。最后，单击SCT列“SCT_OUT7”下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。

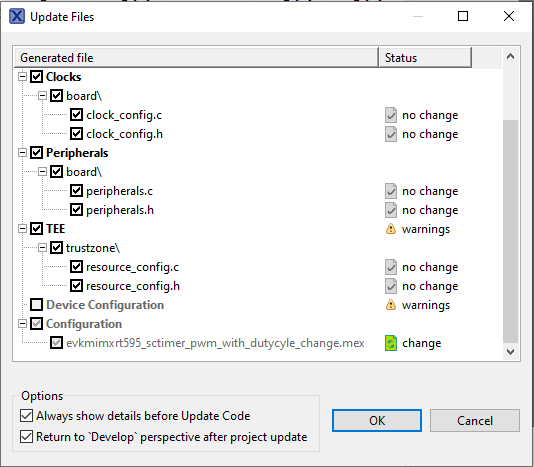

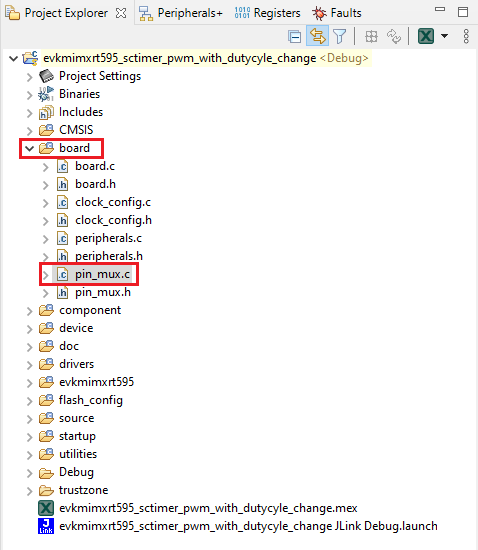

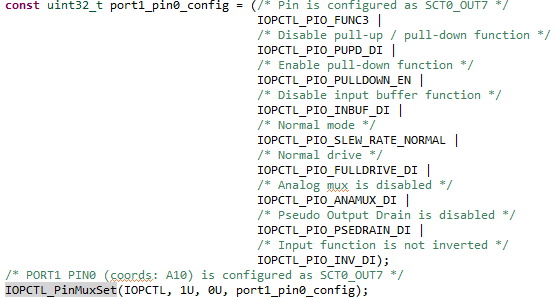

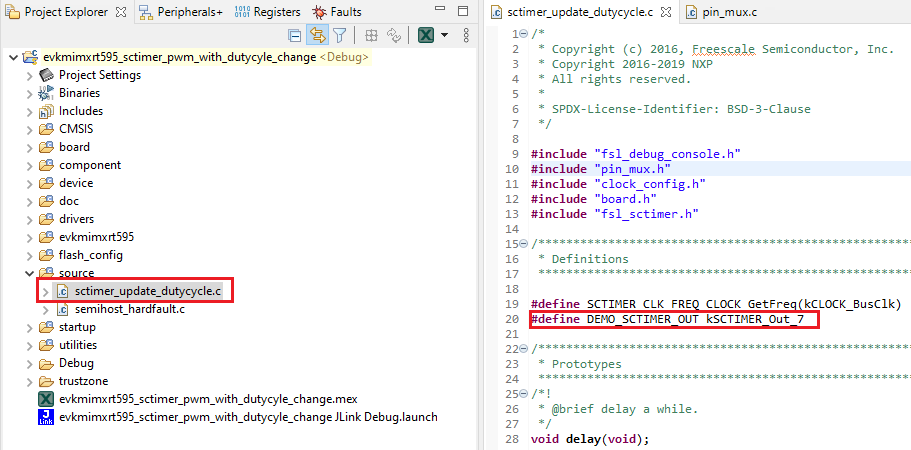

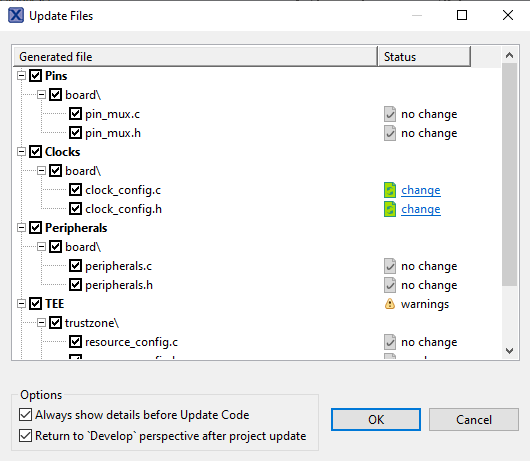

   5. 现在是时候导出由Pins工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

   6. 弹出的屏幕将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

      注：时钟文件也可能被标记为正在更新，因为标题已被更改。


   7. 现在，在IDE中，打开板文件夹下的pin_mux.c文件。

   8. 搜索BOARD_InitPins(void)函数。请注意，当我们在工具中更改sct已连线的引脚时，已选择PIO0_14并将其配置为SCT_OUT(LED红灯)。现在，我们有了PIO1_0的声明并将其配置为SCT_OUT(LED绿灯)。

   9. 打开sctimer_update_dutycycle.c文件，并将DEMO_SCTIMER_OUT宏更改为kSCTIMER_Out_7。

   10. 按照上一节所述构建并下载项目。
   11. 运行应用。您现在应该看到LED绿灯改变了亮度。
   12. 终止调试会话。

注意：以前，您必须像上一步一样克隆SDK项目。

1. 要打开MCUXpresso IDE中的时钟工具：

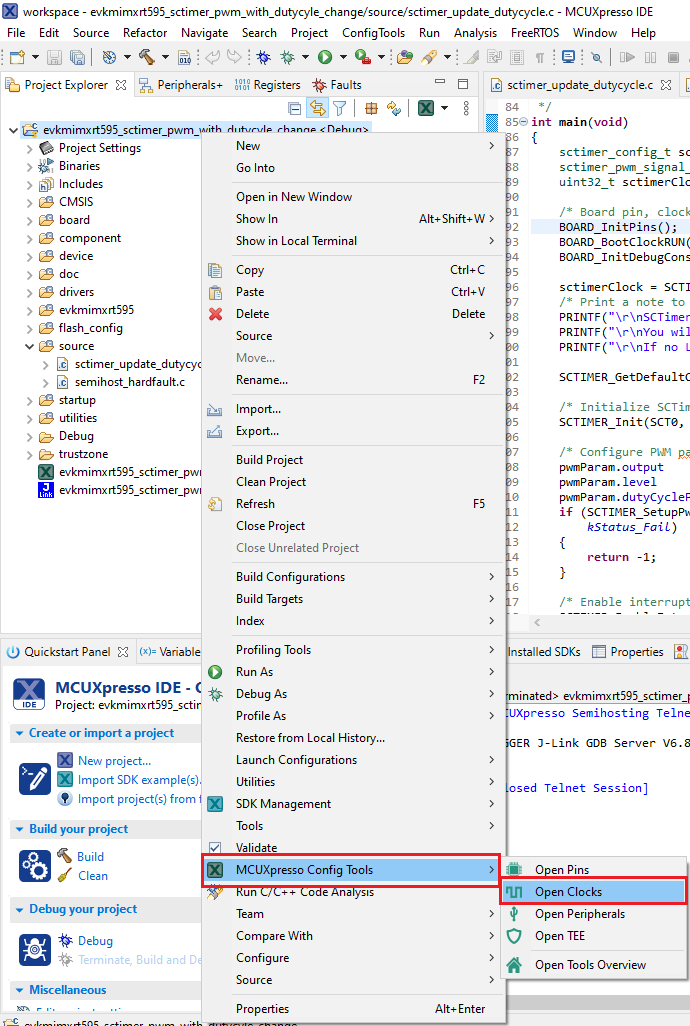

   1. 右击“evkmimxrt595_sctimer_pwm_with_dutycycle_change”项目，并选择“MCUXpresso配置工具” ，然后单击“打开时钟” ，以此打开时钟工具

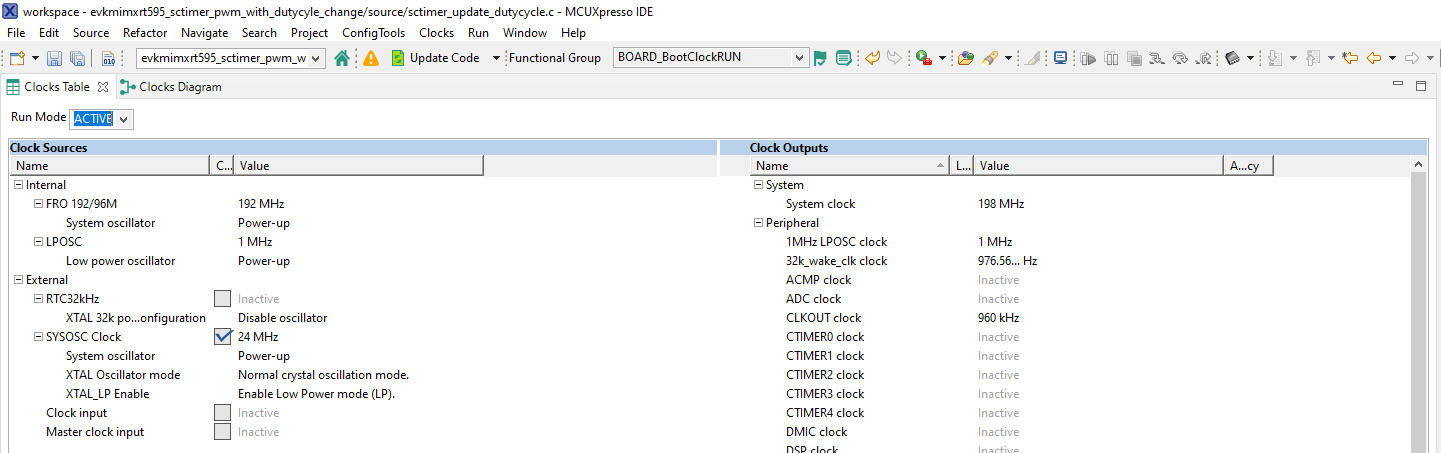

   2. 时钟工具现在应该显示此项目的时钟配置。

2. 要打开MCUXpresso配置工具中的时钟工具：
   1. 打开MCUXpresso配置工具。
   2. 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。

   3. 从工具栏选择Tools->clocks，打开时钟工具。

   4. 引脚工具现在应该显示此项目的时钟配置。

3. 使用时钟工具来修改系统时钟：

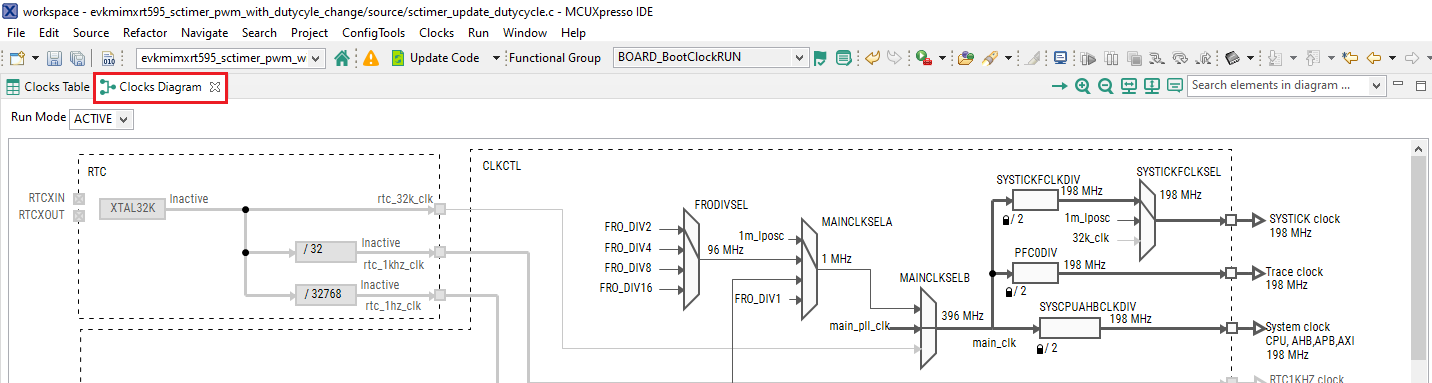

   1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。点击左上角的选项卡，切换到Clocks Diagram视图。

   2. 确保您位于名为“ BOARD_BootClockRUN”的功能组中。

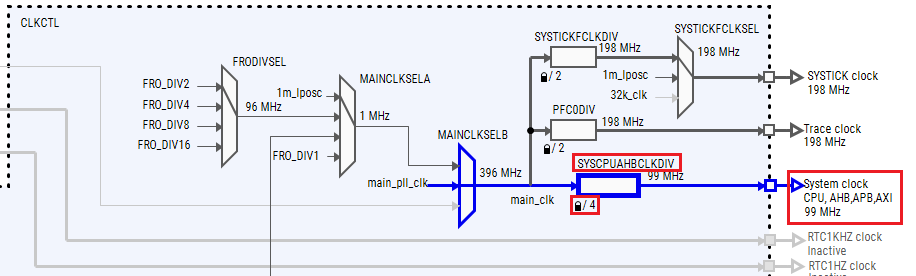

   3. 默认情况下，MIMXRT595运行频率为198MHz。单击SYSCPUAHBCLKDIV字段，将核心时钟频率更改为99 MHz，然后选择“/4”选项。您将看到所有其他时钟值也会自动更改，以适应这个较慢的速度。当完成时，它看起来会是这样：

   4. 现在是时候导出由Pins工具生成的最新clock_mux.c和clock_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

   5. 弹出的屏幕将显示正在更改的文件，您可以点击“diff”查看当前文件与时钟工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

      注：引脚文件也可能被标记为正在更新，因为标题已被更改。

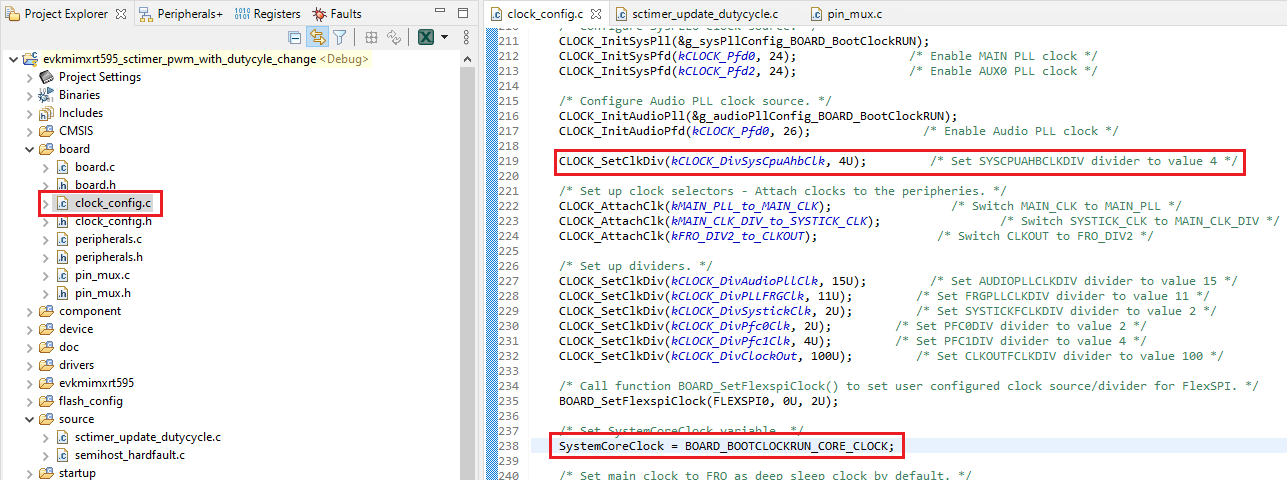

   6. 按照上一节所述构建并下载项目。您可以在clock_config.c的以下几行上确认更改：

   7. 运行应用。您应该看到LED慢慢改变亮度。
   8. 终止调试会话。
