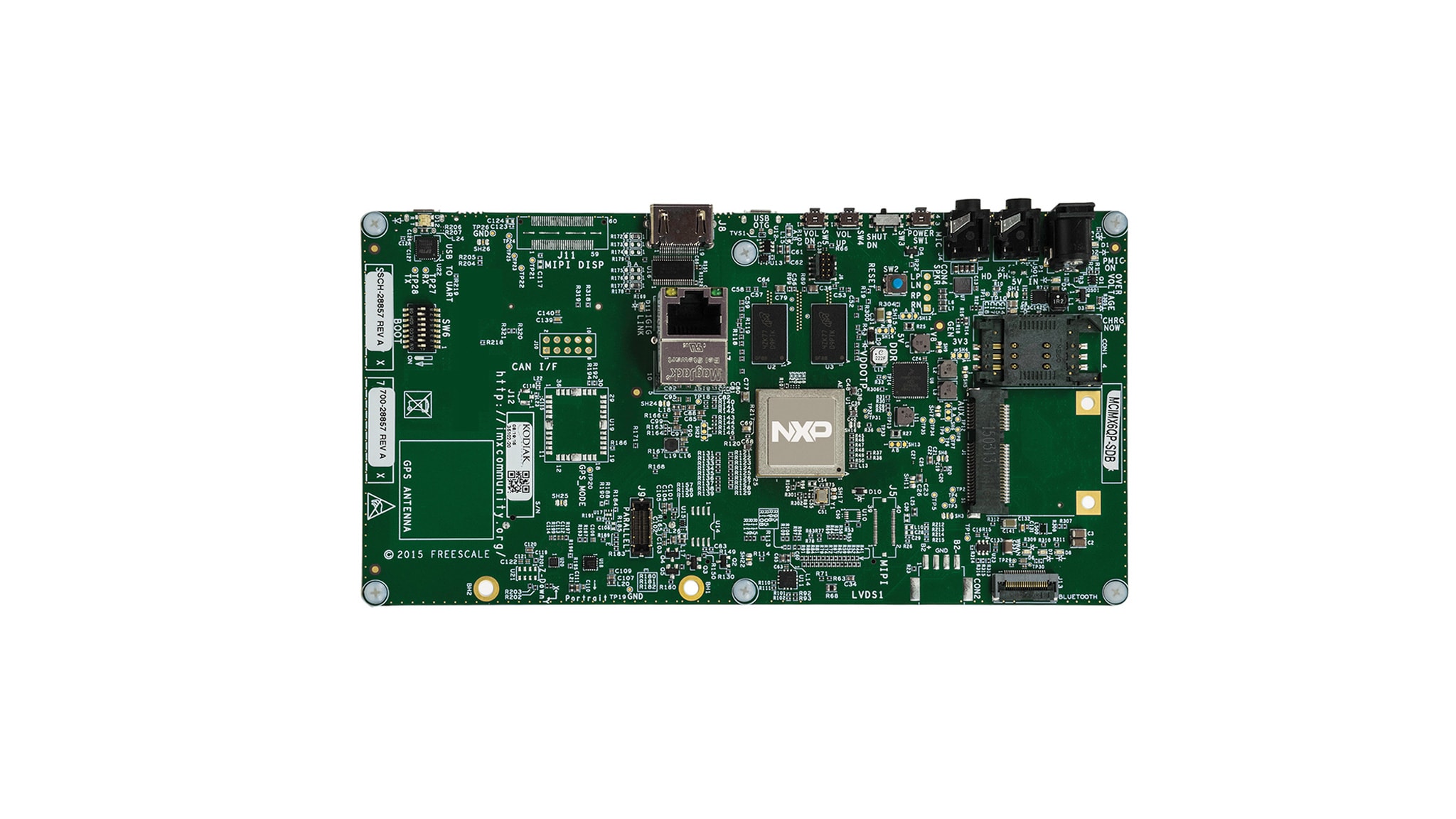

面向智能设备的恩智浦快速设计智能应用蓝图(SABRE)板使开发人员能够采用i.MX 6系列应用处理器开发多核处理、低功耗和领先的多媒体及图像应用。

MCIMX6Q-SDB支持对i.MX 6Quad和i.MX 6Dual处理器的开发。
面向智能设备的SABRE板为您提供了一个低成本的开发平台，包括处理器的所有主要功能，并作为如何布局DDR等复杂、高速接口的一个例子。
它包括完整的硬件设计文件。还有一些附件板，可与SABRE-SDB一起提供新增功能，如多点触摸显示和Wi-Fi^®连接。
除了面向Android^™、Linux^®的优化BSP，我们还提供了大量优化视频、语音和音频编解码器的产品组合。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

i.MX 6处理器

i.MX6D: i.MX 6Dual处理器 - 双核, 3D图形, HD视频, 多媒体, Arm^® Cortex^®-A9内核
i.MX6Q: i.MX 6Quad处理器 - 高性能，3D图形，HD视频，Arm^® Cortex^®-A9内核

特征

处理器

*可以配置为i.MX 6Dual处理器

i.MX 6Quad*处理器

电源管理

恩智浦PF0100 PMIC

存储器

1 GB DDR3 SDRAM
8 GB eMMC闪存

数据连接

Mini PCIe接头
2个全尺寸SD/MMC卡插槽
SATA 22引脚接头
10/100/1000以太网端口
1个Micro USB 2.0 OTG接头

显示器

2个LVDS接头
HDMI显示接头
LCD扩展接头(并行，24位)

音频

Stereo音频编解码器
2个3.5mm音频端口

恩智浦MMA8451 3轴加速度传感器
恩智浦MAG3110 3D磁力计
JTAG接头(20引脚)

i.MX 6系列软件和开发工具资源

借助参考软件、经过优化的操作系统和经过系统验证的板级支持包(BSP)，恩智浦向您提供强大的工具来测试并提高您所开发的应用性能。

购买选项

点击展开

MCIMX6Q-SDB
SABRE Board, Hardware, i.MX 6Quad/6Dual, No Display, No Camera.

CNY4,039.08
数量为 1
- 供货情况: 有货
- 库存: 6
- 运单: 正常情况下 1-2个工作日内发货

从恩智浦处购买从分销商处购买

Distributor Name	地区	库存	库存日期

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
