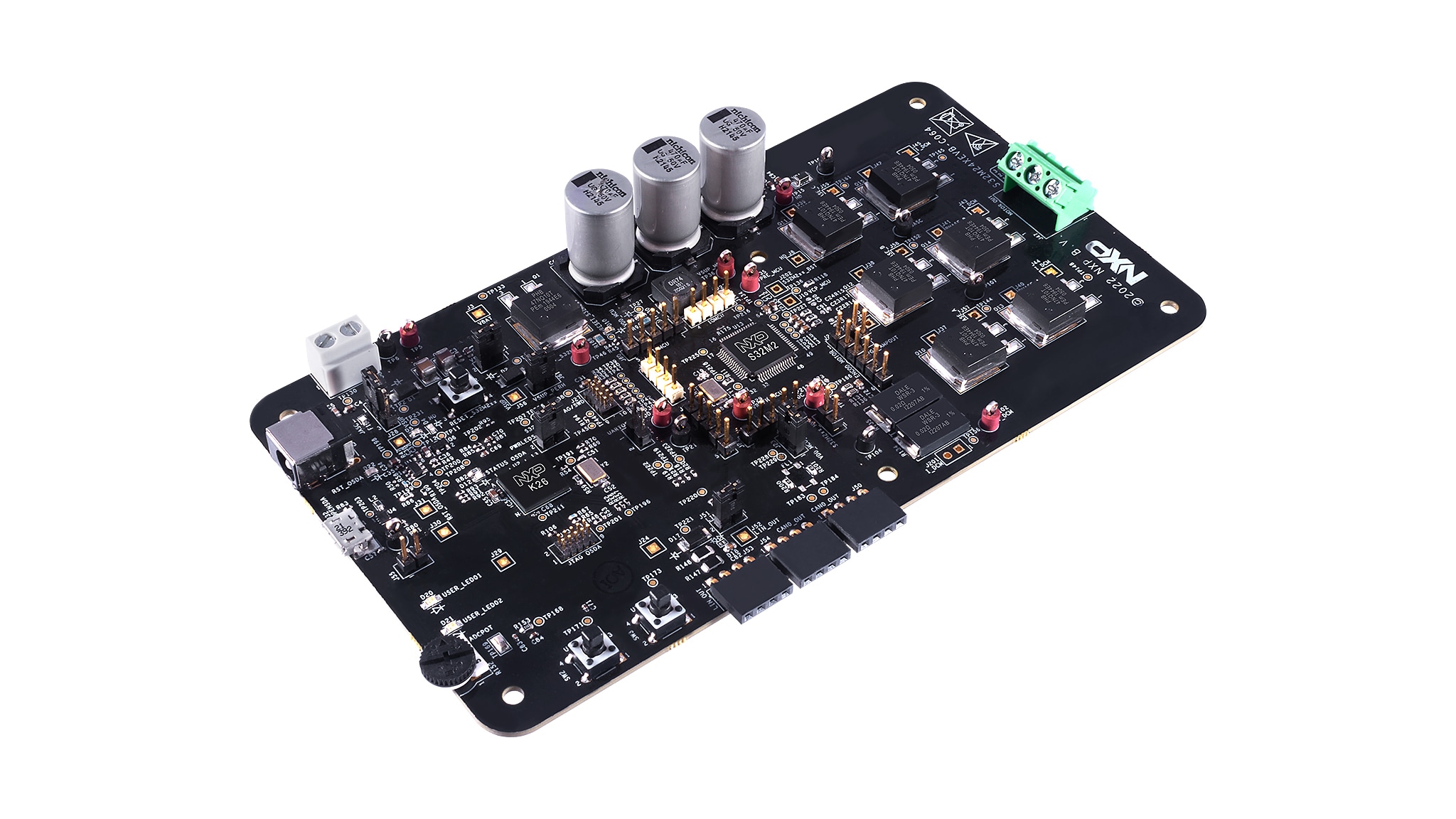

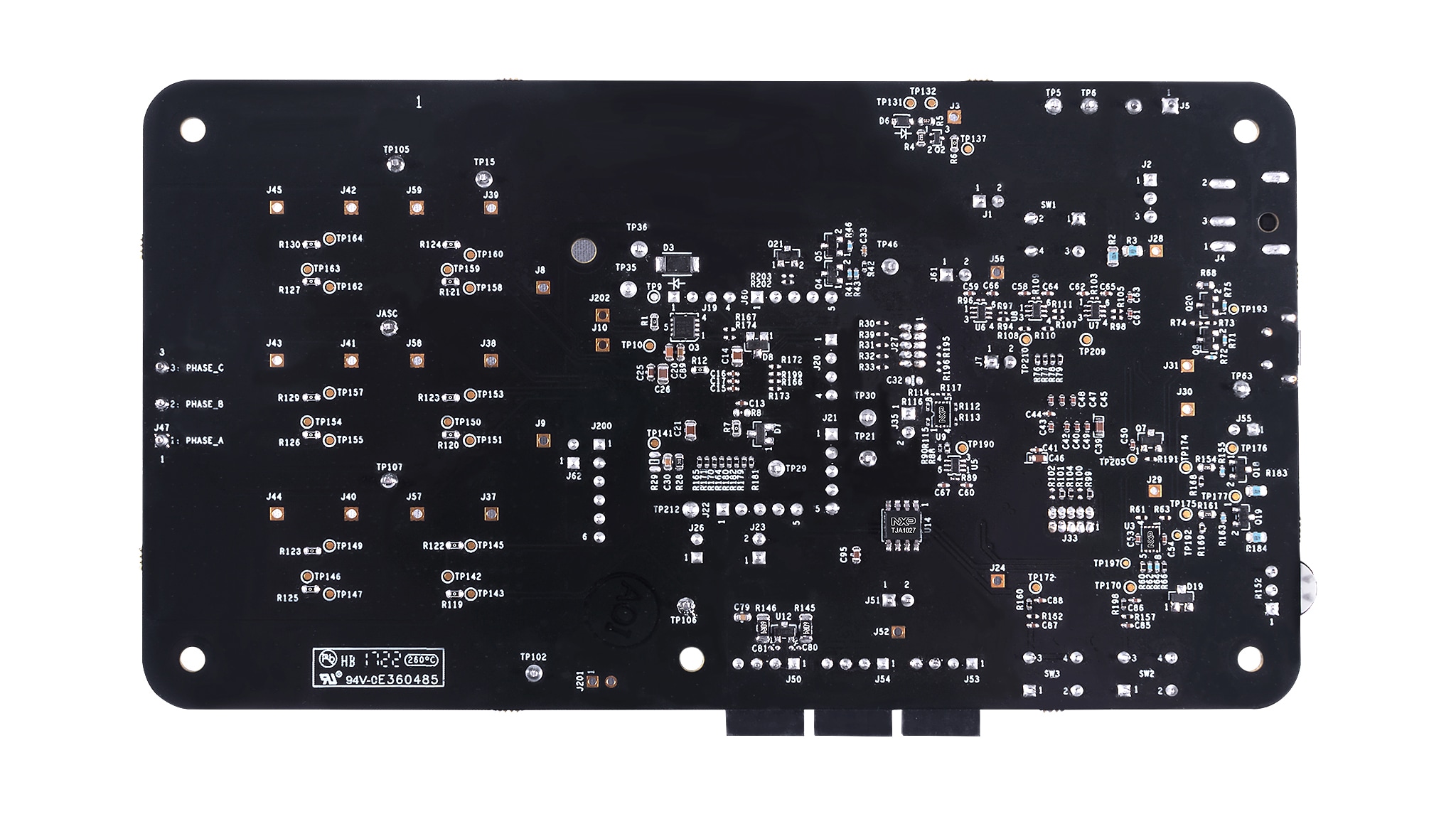

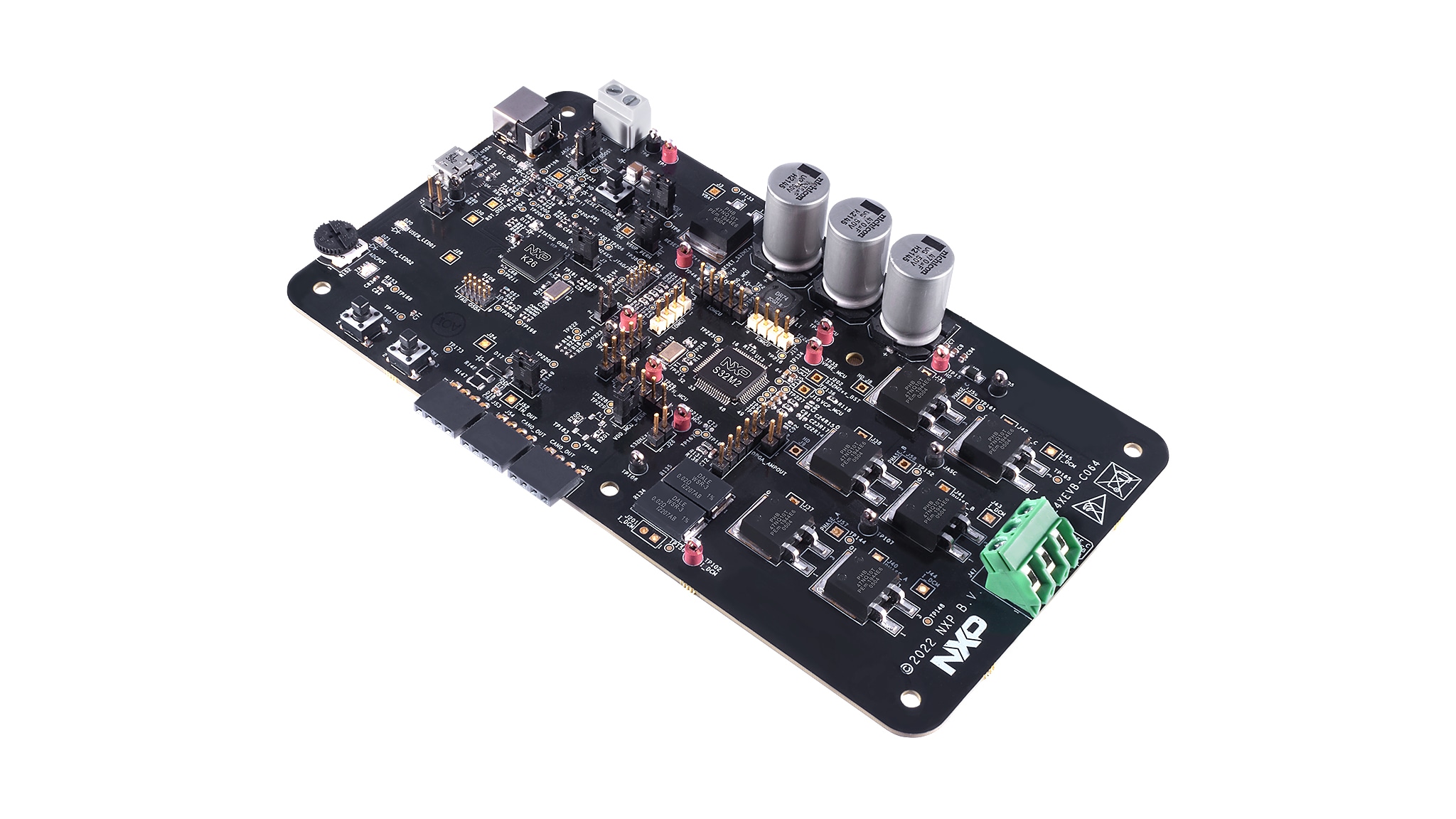

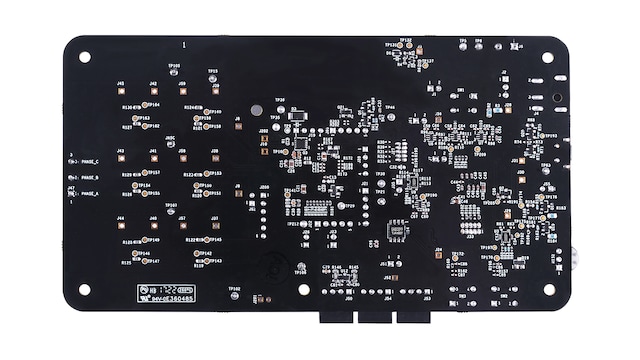

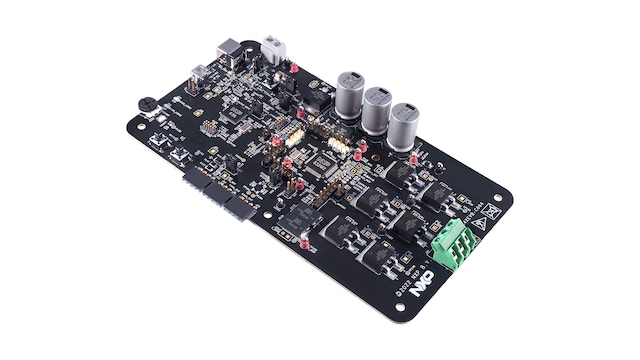

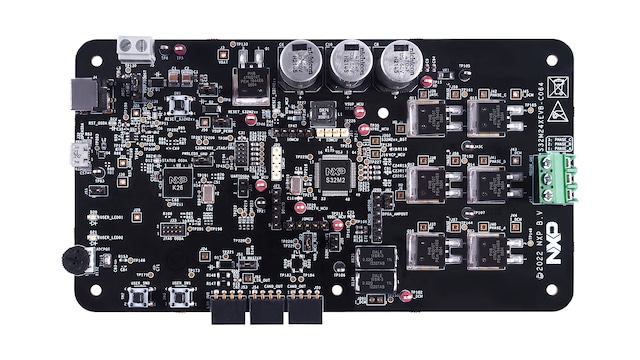

Name: FRDMAS32M276 PMSMBLDC电机控制开发板
Price: 149.00 USD
Availability: InStock

点击图片以展开

S32M27XEVB更名为FRDM-A-S32M276：这款开发板以新名称加入了FRDM Automotive生态合作体系，在保持原有硬件不变的基础上，新增了完整的生态系统兼容性，支持灵活、可扩展的开发。

FRDM-A-S32M276-C064和FRDM-A-S32M276-L064是专为三相无刷直流电机(BLDC)和永磁同步电机(PMSM)控制应用设计的开发板，这些应用包括电泵、冷却系统以及天窗或座椅位置调节等执行器。

FRDM-A-S32M276是一个基于内置32位Arm® Cortex®-M7 S32K3微控制器和模拟芯片的集成解决方案，集成了稳压器、栅极驱动器、电流感测功能和LIN/CAN物理层。该开发板可实现BLDC和PMSM控制应用的快速原型设计和评估，无需等待最终硬件设计。

FRDM-A-S32M276应用软件充分利用汽车数学和电机控制库(AMMCLib)套件及实时驱动程序(RTD)软件包，提供三相BLDC和PMSM电机控制应用的完整参考实现方案。

设计文件

软件

产品详情

框图

选择框图:

带CAN接口的FRDM-A-S32M276

带LIN接口的FRDM-A-S32M276

FRDM-A-S32M276 PMSM FOC应用

S32M276 PMSM FOC Application Block Diagram

FRDM-A-S32M276 BLDC 6步换相控制应用

S32M276 BLDC 6-Step Application Block Diagram

获取框图PDF

支持的器件

处理器和微控制器

K2x / KS2x USB

K26_180: Kinetis^® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

S32M电机控制集成解决方案

S32M2: S32M2 12V电机控制集成解决方案

接口

CAN信号提升

TJA1462: 具有待机模式的CAN信号质量提升(SIC)收发器

汽车LIN解决方案

TJA1027: LIN 2.2/SAE J2602收发器

特性

硬件特性

FRDM-A-S32M276-C064设计用于三相PMSM或BLDC电机，带有内置CAN物理层和外部LIN物理层
FRDM-A-S32M276-L064设计用于三相PMSM或BLDC电机，带有内置LIN物理层和外部CAN物理层
位置/速度传感器选项：编码器、霍尔传感器或无传感器技术
电压/电流传感器：直流母线电压和电流、相电压、BEMF电压、过流/过压/过温保护

软件兼容性

具有弱磁控制功能的磁场定向控制(FOC)，用于正弦波电机(PMSM)
梯形电机(BLDC)的六步换相
提供适用于非AUTOSAR®应用的ANSI C示例和基于模型的设计
汽车数学和电机控制库(AMMCLib)：基于预编译软件库模块构建的控制算法
S32 Design Studio for S32 Platform IDE和S32M27x实时驱动程序(RTD)：在S32DS中基于S32M27x RTD创建的示例软件
FreeMASTER和电机控制应用调优(MCAT)工具：控制结构不同层级的应用调优和变量跟踪

FRDM-A-S32M276-C064接口

S32M2中集成的CAN (FD)物理层
TJA1027：LIN 2.2A/SAE J2602收发器

FRDM-A-S32M276-L064接口

S32M2中集成的LIN物理层
TJA1462：支持待机模式的CAN信号质量提升收发器

调试接口

板载PEmicro调试器(micro-USB连接器)，带有用于串行通信的虚拟COM端口
10引脚JTAG/SWD连接器

使能工具

基于ANSI-C的示例软件，在S32 Design Studio for S32 Platform中基于S32M27x RTD驱动程序创建
基于S32M27x RTD驱动程序构建的基于模型的设计工具箱(MBDT)示例软件
支持FreeMASTER可视化/配置
软件包的MCAT工具部分
通过S32DS配置工具(S32CT)生成的MCU外设初始化

开源软件示例

Power Your Design with Application Code Hub

Leverage ready-to-use demo code on GitHub for faster development.

Start building now with ACH

购买选项

点击展开

S32M27XEVB-L064
正常供应

S32M27XEVB-L064 is now FRDM-A-S32M276L, joining the FRDM ecosystem.

套件包含

FRDM-A-S32M276L板
套件内含物清单
快速入门指南卡

处理: Arm® Cortex®-M7

$149.00 USD

现货>100

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

S32M27XEVB-C064
正常供应

S32M27XEVB-C064 is now FRDM-A-S32M276, joining the FRDM ecosystem.

套件包含

FRDM-A-S32M276板
套件内含物清单
快速入门指南卡

处理: Arm® Cortex®-M7

$149.00 USD

现货 :49

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购
