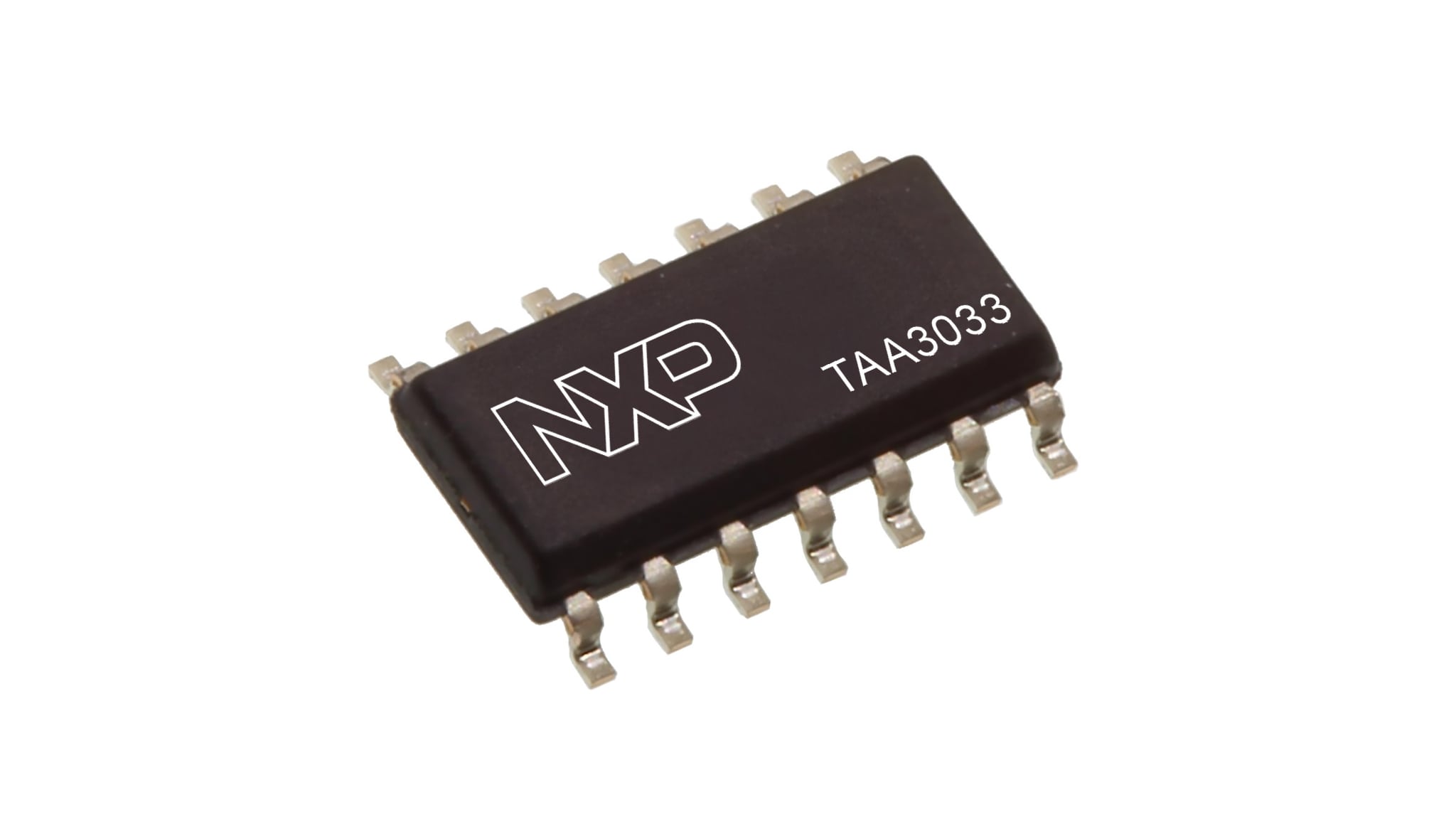

TAA3033主动预充电控制器IC
TAA3033是一款主动预充电控制器集成电路(IC)，专为汽车和工业应用而设计，适用于混合动力汽车(HEV)、纯电动汽车(BEV)以及储能系统等(ESS)。它能够主动调节电流，为xEV牵引逆变器中的DC-link电容进行安全预充电。
该器件集成于电池管理系统(BMS)中，通常由电池接线盒(BJB)或电池断开单元(BDU)进行控制。
作为一款成本效益高且可编程的降压转换器，TAA3033仅需少量小型外部元件即可工作。它无需使用大功率电阻及额外的热管理装置，从而简化设计、降低系统成本与尺寸。
产品详情
特性
控制器规格
- 符合AEC-Q100一级标准：工作环境温度范围为−40°C至+125°C
- 宽电源电压范围：11V至36V
- 支持低边与高边操作
- 适用于驱动硅(Si)和碳化硅(SiC)功率金属氧化物半导体场效应晶体管(MOSFET)
- 内部集成电路(I²C)接口，用于配置控制参数
- 用于启动预充电周期的使能输入
- 用于指示预充电周期结束的“就绪”输出
- 用于触发开关与连接故障保护的故障输出
- 外形小巧的SO14封装
控制器功能
- 采用连续导通模式(CCM)的受控预充电电流调节技术
- 峰值电流与纹波可通过内部比较器电平和外部感测电阻进行调节
- 占空比操作范围非常宽，从0.1%至99.9%
- 以低占空比开始预充电，以防止电流失控
- 以最大占空比运行结束预充电
