MPC5553_32位MCU_动力总成

恩智浦MPC5553嵌入式控制器是中档引擎管理应用和需要复杂、实时控制的工业应用的理想解决方案。

包括片上快速以太网控制器(FEC)
提供的系统性能是上一代产品MPC500的五倍
通过智能子系统支持多种协议和客户需求
集成更多的片上功能，实现更大的成本效益
为市场领先的MPC500系列MCU的升级提供了一条路径，可促进原有软件架构的重复使用
采用综合的开发工具简化并加速设计

数据手册

参考手册

产品详情

框图

MPC5553 Block Diagram

获取框图PDF

特征

恩智浦e200z6内核

高性能的132 MHz 32位Power Architecture内核
存储器管理单元(MMU)，带32项全相联的转址旁路缓存(TLB)
SPE (信号处理扩展)：DSP、SIMD和浮点运算功能

存储器

1.5 MB的嵌入式闪存，带纠错码(ECC)和同时读写功能(RWW)
64 KB片上静态RAM，带ECC
8 KB缓存(带线锁机制)，可作为额外的RAM配置

系统

一个增强型时间处理单元(eTPU)，带32个I/O通道和14.5 KB的专用SRAM
32通道eDMA (增强型直接存储器存取)控制器
中断控制器(INTC)能够处理210个可选的优先级中断源
协助电磁干扰(EMI)管理的调频锁相环(FMPLL)
可与MPC500兼容的外部总线接口
Nexus IEEE^®-ISTO 5001 class 3+多核调试能力> 5/3.3V IO、5V ADC、3.3V/1.8V总线、1.5V内核
快速以太网连接(FEC)
416引脚PBGA封装、324引脚PBGA封装或208 MAPBGA封装
温度范围：-40°C至125ºC

I/O

40通道的双增强型队列模数转换器(eQADC)—高达12位分辨率、1.25 us完成转换，6个队列带触发和DMA支持
3个DSPI模块—16位宽，每个有6个芯片选择电路
两个控制器局域网(CAN)模块，每个模块有64个缓冲器
两个增强型串行通信接口(eSCI)模块
24通道增强型多I/O系统(EMIOS)，有统一通道

开发工具

提供一套全面的硬件和软件开发工具，帮助简化和加快系统设计
由领先的工具厂商提供开发支持，可提供编译器、调试器和仿真开发环境

包含在恩智浦产品长期供货计划中

产品长期供货计划中，自推出后至少保证15年供货

设计资源

设计文件

2 设计文件

^{印刷电路板与电路图}
MPC5500_OrCAD_SYMBOL

ZIP版本 1.3May 19, 2008 00:00:00159.5 KBMPC5500_ORCAD_SYMBOL
请登录

下载
^计算器
MPC55xx EEPROM Emulation Endurance Calculator

ZIP版本 vBeta052Nov 27, 2013 00:00:008.1 MBMPC55XX_EEE_CALC

下载

硬件

1-5 / 6 硬件

^{仿真器、探测器和编程器}
MPC5500 Flasher Utility

MPC5500_FLASHER_UTILITYZIP
^{仿真器、探测器和编程器}
Universal Multilink FX高速开发接口

U-MULTILINK-FX
^{适配器、电缆、插座}
MPC55xx调试和目标适配器

MPC55xxADAPTERS
其他可用硬件. 查看我们的精选合作伙伴解决方案.
^{评估/开发板与系统}
MPC5646C器件和目标适配器

MPC5646C-DB
^{评估/开发板与系统}
MPC55xx Evaluation Board

MPC55xxEVB
^{评估/开发板与系统}
MPCxxxx校准、调试和接口板

MPCXXXX

展开

1-5 / 8 硬件

^{硬件测试配件和调试器}

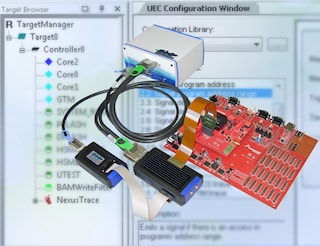

Universal Access Device 3+ (UAD3+)

The UAD3+, equipped with up to 4 GB of trace memory and powerful interfaces to target and host, is the right solution for trace, multicore debugging, profiling and code c...

By PLS Development Tools Gold 合作伙伴
^{硬件测试配件和调试器}
TRACE32® PowerTrace System for NXP Microcontrollers/Microprocessors

PowerTrace system provides full insights of what an embedded system is doing without impacting its real-time performance. It ensures bringing designs to market faster and...

By Lauterbach GmbH Gold 合作伙伴
^{硬件测试配件和调试器}
TRACE32® Debug and Trace tools for PowerPC-based NXP Microcontroller

TRACE32® provides a complete suite of tools for NXP's PowerPC-based Microcontrollers. They provide unparalleled levels of debug capabilities to get the best out of PowerP...

By Lauterbach GmbH Gold 合作伙伴
^{硬件测试配件和调试器}
Universal Access Device 2next (UAD2next

The (UAD2next) combines the state-of-the-art debugging features and CAN with trace capabilities. It can be extended by plugin trace modules supporting e.g. ARM CoreSight ...

By PLS Development Tools Gold 合作伙伴
^{硬件测试配件和调试器}

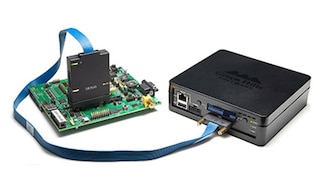

Green Hills Probe

High speed on-chip download, run control and trace.

By Green Hills Software Platinum 合作伙伴
^{硬件测试配件和调试器}

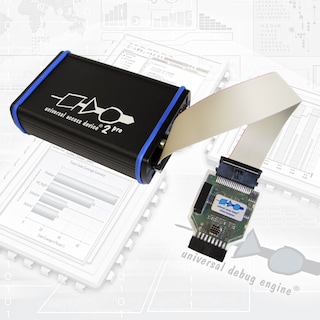

Universal Access Device 2pro (UAD2pro)

The UAD2pro offers fast and flexible communication between Universal Debug Engine on the Host PC and the microcontroller target. Host interface is USB 2.0. Target interfa...

By PLS Development Tools Gold 合作伙伴
^{硬件测试配件和调试器}

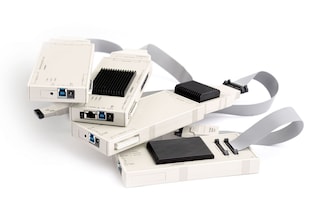

TRACE32® PowerDebug System for NXP Microcontrollers/Microprocessors
