i.MX6Q: i.MX 6Quad处理器 - 高性能，3D图形，HD视频，Arm® Cortex®-A9内核
概述
特征
特征
CPU复合器件
- 4个Arm® Cortex®-A9内核，每个内核运行频率高达1.2 GHz
- 1 MB L2缓存
- 32 KB指令和数据缓存
- NEON SIMD媒体加速器
多媒体
- GPU 3D
- Vivante GC2000
- 200Mtri/s 1000Mpxl/s, OpenGL® ES 3.0 and Halti, CL EP
- GPU 2D (矢量图形)
- Vivante GC355
- 300Mpxl/s, OpenVG™ 1.1
- GPU 2D (复合)
- Vivante GC320
- 600Mpxl/s，BLIT
- 视频解码
- 1080p 60 h.264
- 视频编码
- 1080p30 H.264 BP/双720p编码
- 摄像头接口
- 类型：1x 20位并行，MIPI-CSI2 (4通道)，三路同时输入
存储器
- DDR
- 2个32 LP-DDR2，1个64 DDR3 / LV-DDR3
- NAND
- SLC/MLC，40位ECC，ONFI2.2，DDR
数据连接
- 4个USB2.0
- 1个HS OTG + PHY
- 1个Host + PHY
- 2个Host USB HSIC
- 以太网
- 1 Gbps + IEEE®1588
- 扩展端口
- 3个SD/MMC 4.4，1个SDXC
- 5个SPI，5个UART，3个I²C
- MIPI-HSI
- PCIe 2.0 (单通道)
显示
- 2个4XGA (2048x1536)
- 或2个 [1080p + WXGA (1280x720)]
先进的电源管理
- PMU集成
- 恩智浦PF100电源管理单元
安全性
先进的安全功能支持：
- 高可靠性的启动
- 密码加密引擎
- 随机数生成器
- 篡改检测
封装和温度
- 21 x 21mm，0.8 mm BGA
- 消费电子(-20C至+105C)，高达1.2 GHz
- 工业控制(-40C至+105C)，高达800 MHz
- 汽车(-40C至+125C)，AEC-Q100，高达1 GHz

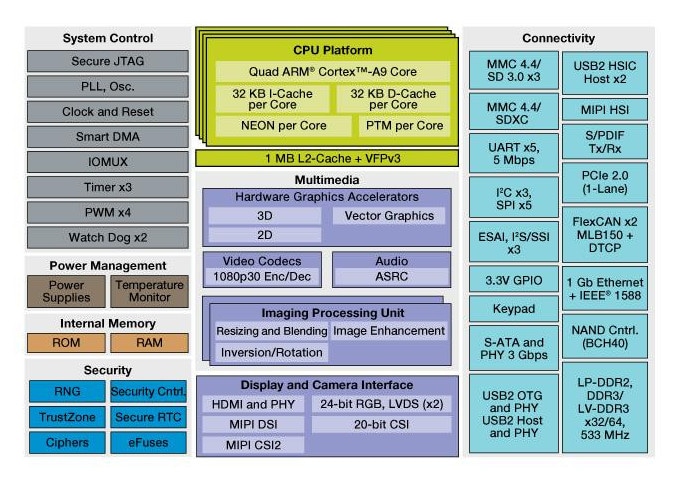

i.MX 6Quad Multimedia Applications Processor Block Diagram
i.MX 6 User Experience - Breaking Boundaries - Use Case
i.MX 6 and Qorivva - Streaming real-time 3D
i.MX6 Jeep Wrangler Sahara feat. QNX CAR 2
OrCam Powered by i.MX 6Quad Processor & PMIC
From simply smart to truly intelligent: Edge Computing with i.MX and Layerscape processors takes security, smart homes and building automation into the future
-
i.MX 6Quad Multimedia Applications Processor Block Diagram -
i.MX 6 User Experience - Breaking Boundaries - Use Case -
i.MX 6 and Qorivva - Streaming real-time 3D -
i.MX6 Jeep Wrangler Sahara feat. QNX CAR 2 -
OrCam Powered by i.MX 6Quad Processor & PMIC -
From simply smart to truly intelligent: Edge Computing with i.MX and Layerscape processors takes security, smart homes and building automation into the future
i.MX 6Quad Multimedia Applications Processor Block Diagram

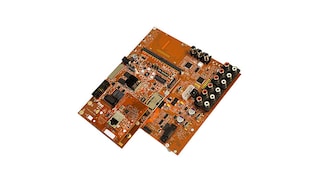

开发板
.
