性能级数字信号控制器, USB FS OTG, CAN-FD

MC56F83xxx

MC56F83xxx系列是恩智浦性能级数字信号控制器产品，也是全球首款集成了USB和CAN-FD的DSC产品。它利用高性能56800EX DSP内核，其核心和总线频率高达100MHz。另外，该产品还集成了各种高性能外设，将DSC性能扩展到最高水平，非常适合高性能数字电源转换和高性能单/双电机控制应用。 MC56F83xxx系列是恩智浦首款支持双分区闪存、闪存ECC、USB、CAN FD和启动ROM的DSC产品。MC56F83xxx系列还具有许多增强功能，包括增强型DMA功能(eDMA)、更灵活的事件发生器(EVTG)、低功耗高速ADC、扩展型RAM大小和高达16通道高分辨率PWM。

如需了解更多信息和样品供货情况，请联系当地的恩智浦销售办事处或恩智浦授权代理商。

产品详情

选择区域:

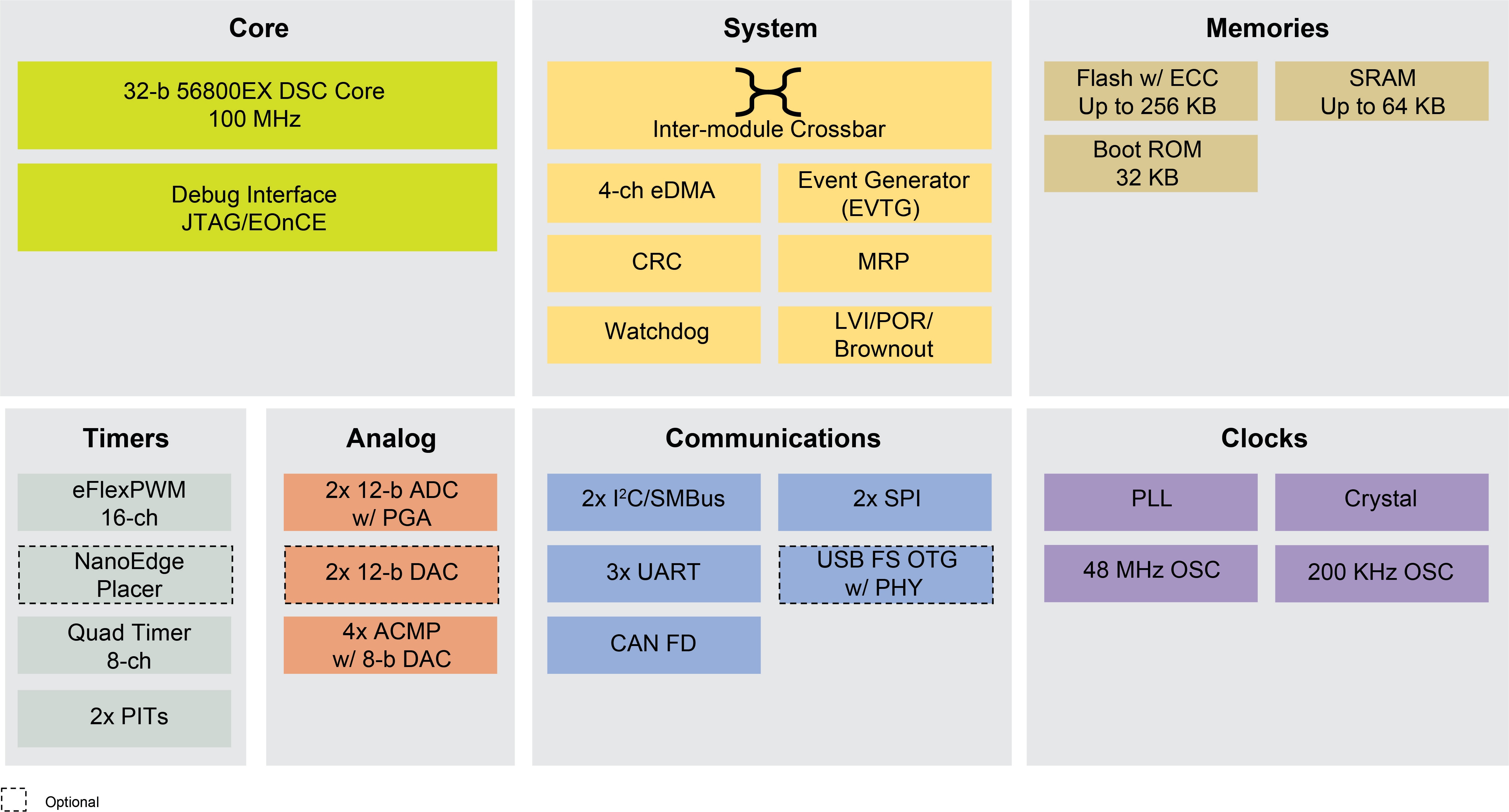

框图

MC56F83xxx Digital Signal Controllers Block Diagram

MC56F83xxx Digital Signal Controllers Block Diagram
获取框图PDF

特征

处理器复合器件

  • 100 MHz 56800EX DSP内核
  • JTAG/EOnCE调试控制器

存储器

  • 256KB闪存，带有ECC和双分区，支持实时更新
  • 64 kB SRAM
  • 32 kB启动ROM (支持I2C、SCI和CAN)

系统控制

  • 模块间交叉开关(支持外围设备或GPIO之间的灵活连接)
  • 事件生成器(支持和/或/nor/xor逻辑运算和多种触发模式)
  • 增强的DMA(支持次要和主要循环，更灵活的数据转换和更少的CPU干预)
  • 存储器资源保护
  • LVI、POR和掉电复位
  • CRC
  • 内部和外部看门狗

定时器

  • 十六通道312ps高分辨率PWM
  • 2个四通道定时器，支持八通道捕获
  • 2个16位PIT

模拟

  • 2个12位高速低功耗ADC，每个带2/4倍PGA，采样率高达3MSps
  • 2个12位缓冲的DAC
  • 每个带8位DAC的4个模拟比较器

通信

  • 2个I2C
  • 2个SPI
  • 3个UART
  • USB FS OTG，带PHY
  • CAN FD

封装

  • LQFP100
  • LQFP80
  • LQFP64
  • LQFP48

温度

  • -40至105°C
  • -40至125°C

实现

  • MC56F83000评估套件(可以连接FRMD-LV电机控制板)
  • HVP-56F83789评估套件(高压控制器板)
  • 电机控制和数字电源参考设计
  • CodeWarrior IDE
  • QuickStart GUI可配置工具
  • FreeMaster调试工具
  • PEMicro Multilink和Cyclone支持

认证

  • IEC60730 B类安全
  • AEC-Q100
