带集成FPU和三角数学引擎的DSC，带OPAMP和正交解码器

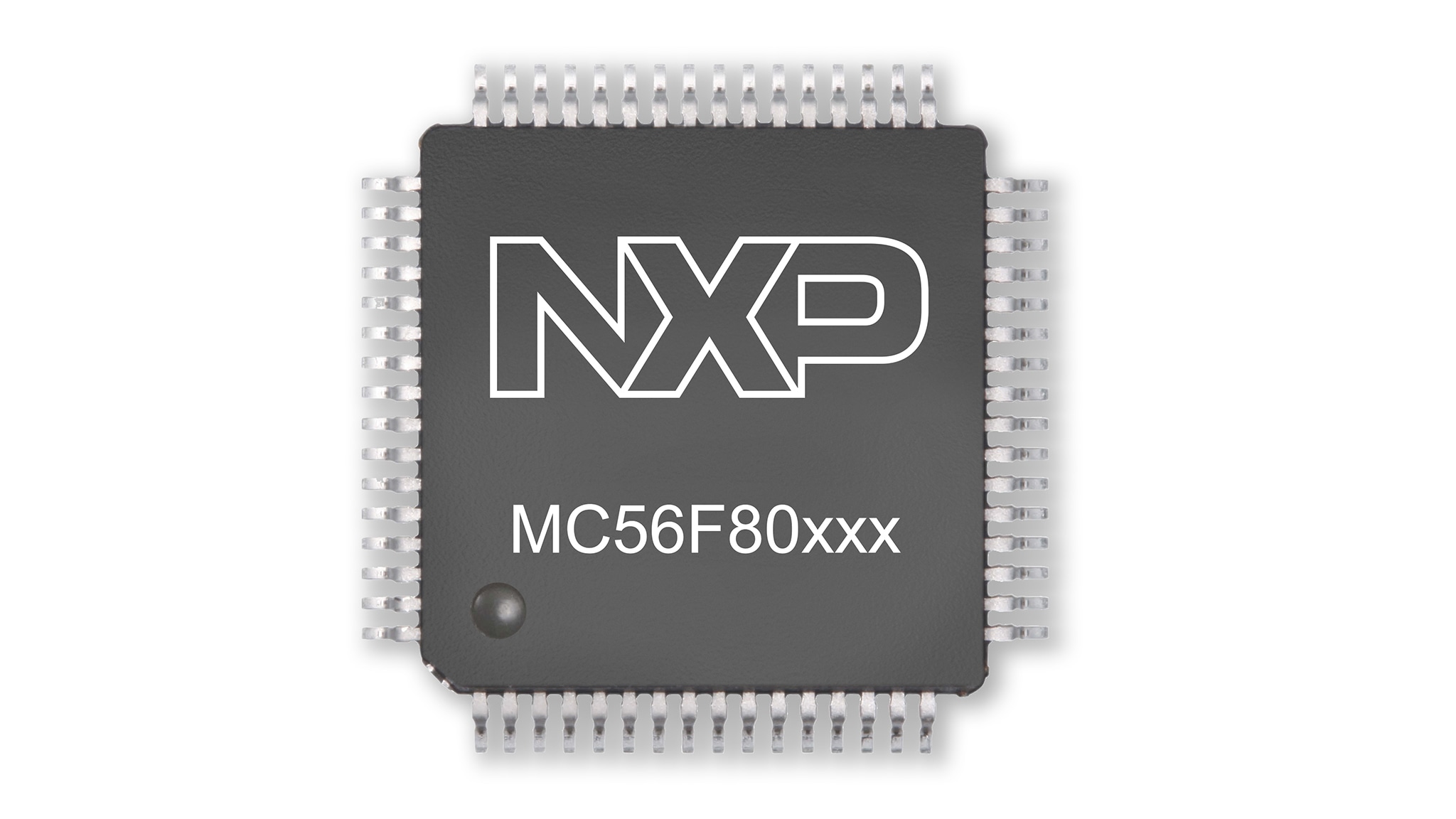

MC56F80xxx

滚动图片以放大

MC56F80xxx是恩智浦数字信号控制器(DSC)系列，基于高性能的100 MHz 56800EF DSP内核。该DSC系列具有集成的FPU和CORDIC/三角数学引擎，可为数字功率转换和电机控制应用提供高性能、经济高效的解决方案。

该MC56F80xxx将DSP的处理能力和MCU的功能与一套灵活的外设结合起来，支持各种应用。产品集成了先进的高速高精度外设，如312 ps分辨率的8通道eFlexPWM、双高速12位ADC、两个运算放大器、一个正交解码器和三个模拟比较器。

产品详情

选择区域:

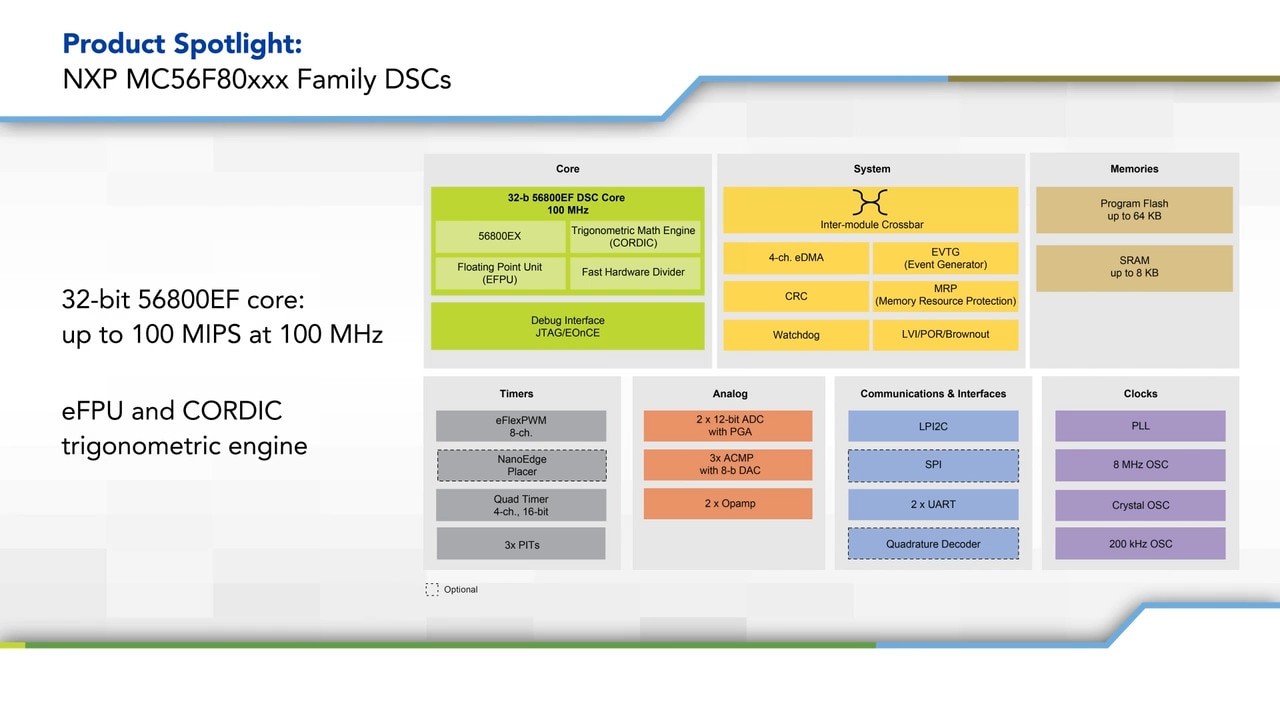

框图

MC56F80xxx MCU

MC56F80xxx MCUs
获取框图PDF

特性

处理器复合器件

  • 100 MHz 56800EF DSP内核
    • 增强型单精度浮点运算单元(eFPU)
    • 坐标旋转数字计算(CORDIC)引擎
  • JTAG/EOnCE调试控制器

存储器

  • 64kB Flash
  • 8kB SRAM

系统控制

  • 模块间交叉开关(支持外围设备或GPIO之间的灵活连接)
  • 事件生成器(支持和/或/nor/xor逻辑运算和多种触发模式)
  • 增强的DMA(支持次要和主要循环，更灵活的数据转换和更少的CPU干预)
  • 存储器资源保护
  • LVI、POR和掉电复位
  • CRC
  • 内部和外部看门狗

定时器

  • 八通道312ps高分辨率PWM
  • 1个四通道定时器，支持四通道捕获
  • 1个正交解码器
  • 3个32位PIT

模拟

  • 每个带有2/4倍PGA的2个12位ADC，每个采样率高达1.6MSps
  • 2个运算放大器，8MHz GBP，支持高达16倍PGA模式
  • 3个模拟比较器，每个都带有8位DAC

通信

  • 1个LPI2C，支持完整的PMBus
  • 两个SPI接口
  • 2个UART

封装

  • LQFP64
  • LQFP48
  • LQFP32
  • QFN32

温度

  • -40至125°C

支持工具

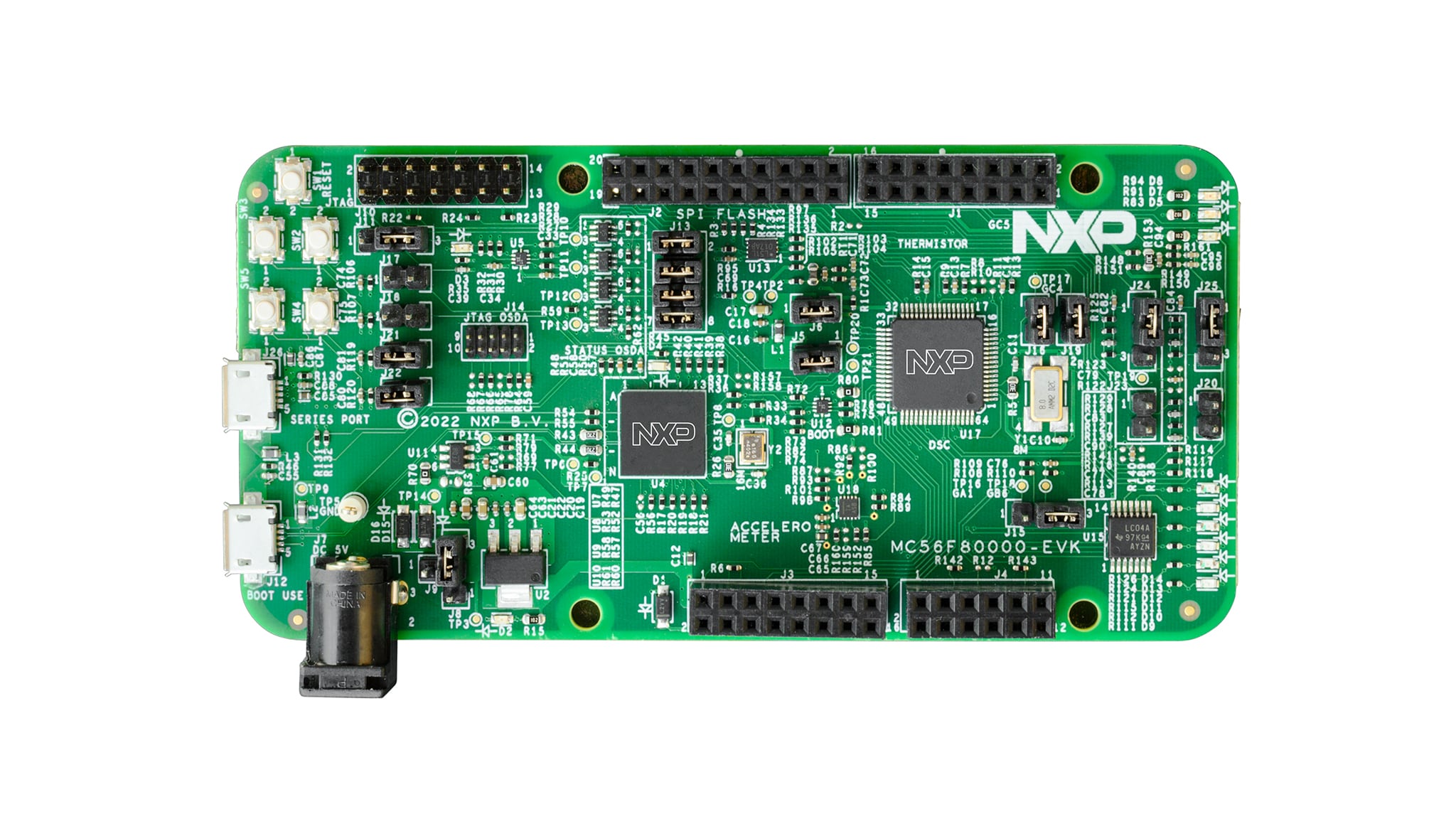

  • MC56F80000-EVK——可连接低压FRDM-LV驱动板
  • HVP-56F80748EVK——可连接高压HVP-MC3PH驱动板
  • 电机控制和数字电源参考设计
  • CodeWarrior IDE
  • 软件开发套件(SDK)
  • GUI配置工具(引脚、时钟、外设)
  • FreeMaster调试工具
  • PEMicro Multilink和Cyclone支持

认证

  • IEC60730 Class B 认证
  • AEC-Q100
