面向汽车和工业应用的数字信号控制器

56F834X-814X

产品详情

选择区域:

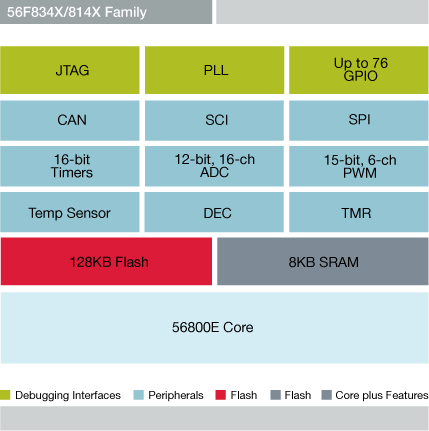

框图

Freescale 56F834X/814X Digital Signal Controller Block Diagram

NXP<sup>&#174;</sup> 56F834X/814X Digital Signal Controller Block Diagram

特征

  • 片上存储器包括高速易失性和非易失性组件:
    • 128 KB程序闪存
    • 4 KB程序RAM (56F834X器件)
    • 8 KB数据RAM
    • 8 KB数据闪存(56F834X器件)
    • 8 KB引导闪存
    • 执行频率为60 MHz时可达60 MIPS
  • 存取4MB片外程序存储器和32MB数据存储器
  • 具备JTAG/EOnCE,可实现隐性实时调试
  • 4个12位模数转换器(ADC)
  • 温度传感器
  • FlexCAN (兼容CAN 2.0 B版本)
  • 两个串行通信接口(SCI)
  • 两个串行外设接口(SPI)
  • 两个专用外部中断引脚
  • 多达76个通用IO引脚
  • 软件可编程锁相环
