面向汽车和工业应用的数字信号控制器
恩智浦56F802X数字信号控制器属于基于56800E内核的DSC系列。它在单一芯片上同时具备数字信号处理器(DSP)处理能力和微控制器功能，带有一组灵活的外围设备。
- 支持工业照明和电机控制、家用电器、逆变器、智能传感器、消防安全系统、开关电源、电源管理和医疗监控应用
- 片上集成和易于实施等特性有助于加速开发，降低组件数量，并显著降低系统成本
- 配有强大的开发工具，以简化并加快产品上市
产品详情

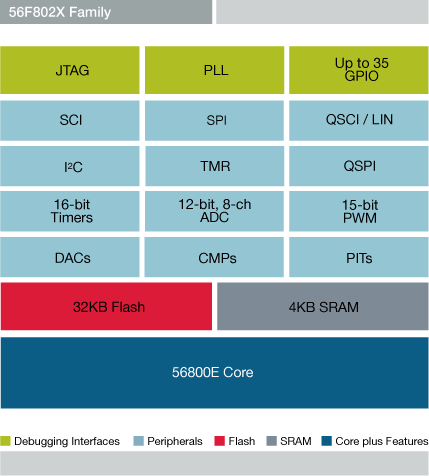

特征
- 它采用统一、高性价比的架构，兼具DSP和MCU功能，32MHz内核频率，性能高达32 MIPS。
- 32 KB闪存
- 4 KB RAM
- 集成外设：
- 1个6通道PWM模块
- 两个12位4通道模数转换器(ADC)
- 两个内置12位数模转换器(DAC)
- 3个可编程内部定时器(PIT)
- QSCI
- QSPI
- I²C
- 35个通用IO
- 本产品包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货
- 消费电子
- 洗衣机
- 电冰箱
- 室内空调系统
- 烹饪电器
- 洗碗机
- 工业控制
- 离网发电太阳能逆变器
- 电源(DC-DC)
- 调光灯镇流器
- 仪器仪表
- 开关电源
- 智能传感器
- 医疗/保健
- 助听器
- 超声波
- 电机控制
- 无刷直流电机(BLDC)
- 开关磁阻电机
- 步进电机
- 永磁同步电机
- 三相交流感应电机
- 单相交流感应电机
购买/参数
3 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 封装端接数 | 封装类型 | 预算报价（不含税） | Flash (kB) | RAM (kB) | 运行频率[最高]（MHz） | CAN | I2C | SPI | Ambient Operating Temperature (Min to Max) (℃) | 输入电压[最小到最大]（V） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | 32 | LQFP32 | 10K @ CNY33.09 | 32 | 4 | 32 | — | 1 | 1 | -40 to 105 | 3 to 3.6 | |||
正常供应 | 44 | LQFP44 | 10K @ CNY37.36 | 32 | 4 | 32 | — | 1 | 1 | -40 to 105 | 3 to 3.6 | |||
正常供应 | 64 | LQFP64 | 10K @ CNY39.31 | 32 | 4 | 32 | 1 | 1 | 1 | -40 to 105 | 3 to 3.6 |
