面向工业应用的带CAN的数字信号控制器

56F803X

恩智浦56F803X数字信号控制器属于基于56800E内核的DSC系列。它在单一芯片上同时具备数字信号处理器(DSP)处理能力和微控制器功能，带有一组灵活的外围设备。

  • 支持工业和电机控制、家用电器、逆变器、智能传感器、消防安全系统、开关电源、电源管理和医疗监控应用
  • 片上集成和易于实施等特性有助于加速开发，降低组件数量，并显著降低系统成本
  • 配有强大的开发工具，以简化并加快产品上市

产品详情

选择区域:

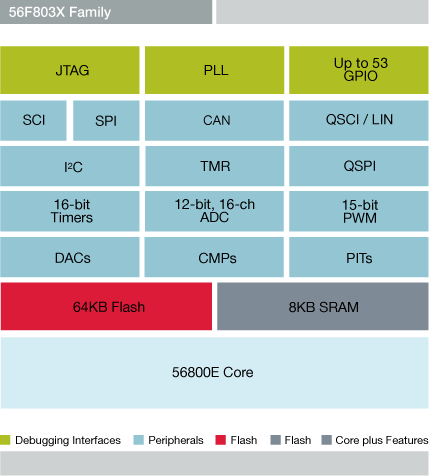

框图

Freescale 56F803X Digital Signal Controller Block Diagram

NXP<sup>&#174;</sup> 56F803X Digital Signal Controller Block Diagram
获取框图PDF

特征

  • 它采用统一、高性价比的架构，兼具DSP和MCU功能，32MHz内核频率，性能可达32 MIPS。
  • 64 KB (32K x 16)程序闪存
  • 8 KB (4K x 16)统一数据/程序RAM
  • 集成外设：
    • 控制器局域网(CAN)
    • 1个6通道脉宽调制(PWM)模块
    • 3个可编程间隔定时器(PIT)
    • 多达53路通用IO
    • 两个高达8通道的12位模数转换器(ADC)
    • 两个12位数模转换器(DAC)
  • 本产品包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货

对比表

系列产品对比

56F803356F803556F803756F8036
定时器
  • 消费电子
    • 洗衣机
    • 电冰箱
    • 室内空调系统
    • 烹饪电器
    • 洗碗机
  • 工业控制
    • 商用太阳能逆变器
    • 家用太阳能逆变器
    • 消防与安保系统
    • 工业控制系统
    • 电源(DC-DC)
    • 电源管理
    • 智能传感器
  • 电机控制
    • 无刷直流电机(BLDC)
    • 开关磁阻电机
    • 步进电机
    • 永磁同步电机
    • 三相交流感应电机
    • 单相交流感应电机
