OM13526UL：PCAL6524 Fm+ I²C 24位通用IO演示板

OM13526UL
正常供应

滚动图片以放大

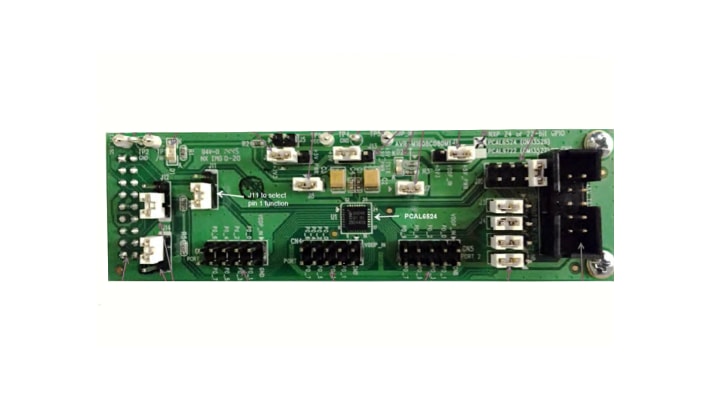

OM13526UL是PCAL6524 24位通用IO评估板，允许在SCL/SDA上实现0.8V至3.6V的双向电压电平转换和通用IO扩展，在I/O端口上实现1.8V、2.5V、3.3V和5.5V，具有低电平有效复位输入控制和开漏有效低电平中断输出指示灯(红色LED)加一个硬件地址输入设置，以选择四个不同的从机地址。图形界面允许用户轻松探索I/O扩展器的不同功能。

产品详情

特征

数据连接

  • 直连到OM13303通用IO目标板，适合I/O可视化
  • 直连到OM13260 Fm+ I²C总线开发板

电源管理

  • Flexible power supply configuration: 3.3 V, 5 V, or external supply
  • 无需外部电源，并获得PC USB端口提供的+5V电源

用户组件

  • 电源和/INT的LED指示灯

工具和操作系统支持

  • Easy to use GUI-based software demonstrates the capabilities of the PCAL6524

系统特性

  • PCAL6524的大多数功能的跳接线配置
  • I²C器件地址的跳接线配置
  • 便捷的测试点，可轻松测量范围和信号访问

购买选项

OM13526-Image

点击展开

OM13526
正常供应

PCAL6524 Fm+ I2C 24-Bit GPIO Demo Board.

    $52.84 USD
    现货 :10

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
