TJA1042_高速CAN收发器

滚动图片以放大

如需了解TJA1042、TJA1044、TJA1049的安全性，请访问Secure CAN TJA1152。

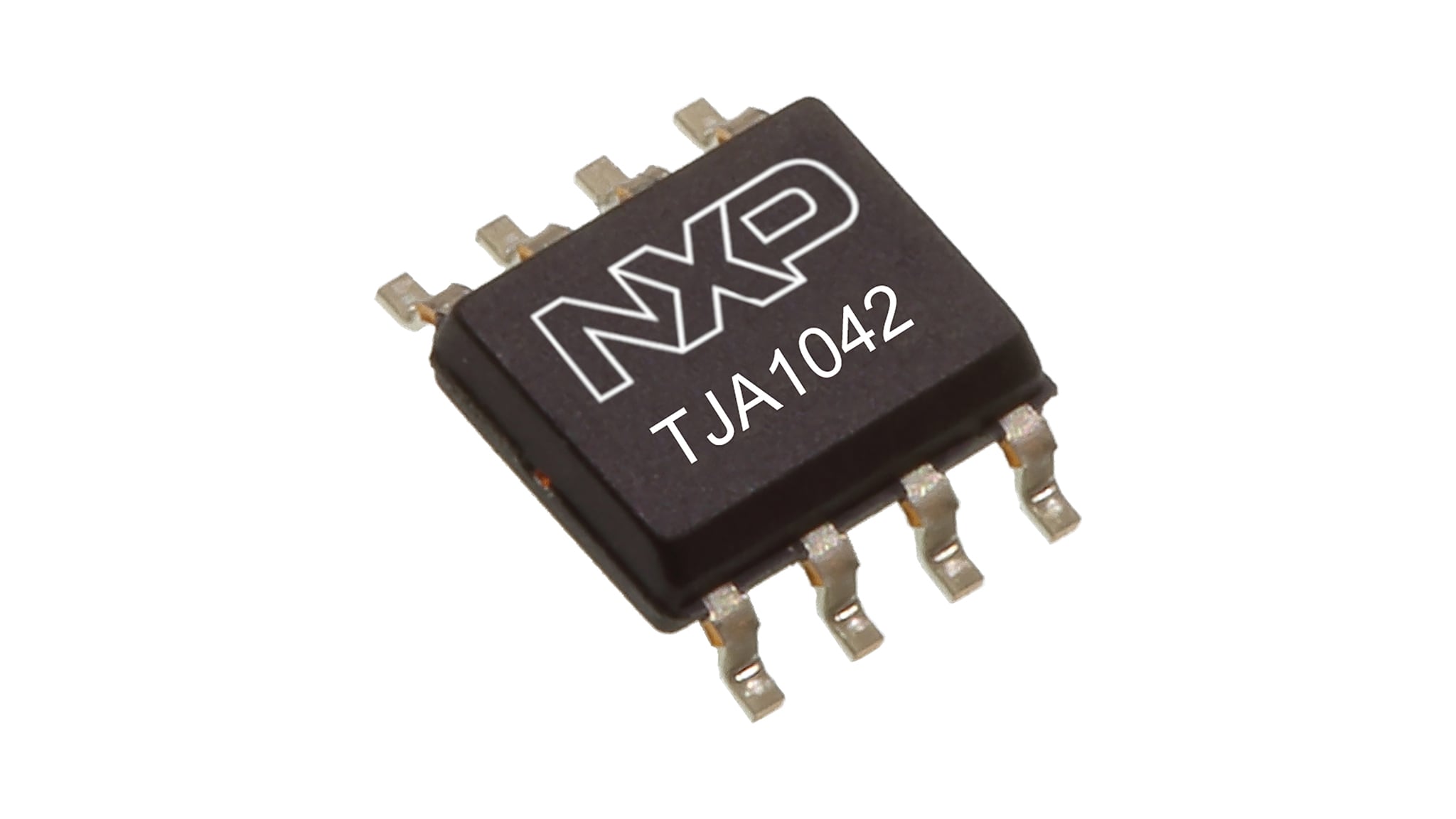

TJA1042是一款高速CAN收发器，可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用而打造，可以为（微控制器中的）CAN协议控制器提供发送和接收差分信号的功能。

TJA1042属于恩智浦半导体的第三代高速CAN收发器，相比第一代和第二代器件（如TJA1040），有明显的改进。它提升了电磁兼容性（EMC），并提高了静电放电（ESD）性能，同时还提供以下特性：

断开电源时CAN总线具有理想的无源性能
电流消耗极低的待机模式，具有总线唤醒能力
TJA1042T/3和TJA1042TK/3可直接连接供电电压为3V至5V的微控制器

TJA1042实现了当前ISO11898标准（ISO11898-2:2003， ISO11898-5:2007）以及ISO 11898-2:2016即将发布的更新版本中定义的CAN物理层。包括CAN FD和SAE J2284-4/5的ISO11898-2:2016更新版本即将发布，规定了用于定义循环延迟对称性的新增时序参数。在CAN FD快速相位下，即使数据速率高达5Mbit/s，此实施也能实现可靠的通信。

TJA1042提供这些强大的功能，是所有类型HS-CAN网络的极佳选择，适用于要求具备低功耗模式并能通过CAN总线唤醒的节点。

数据手册

产品详情

框图

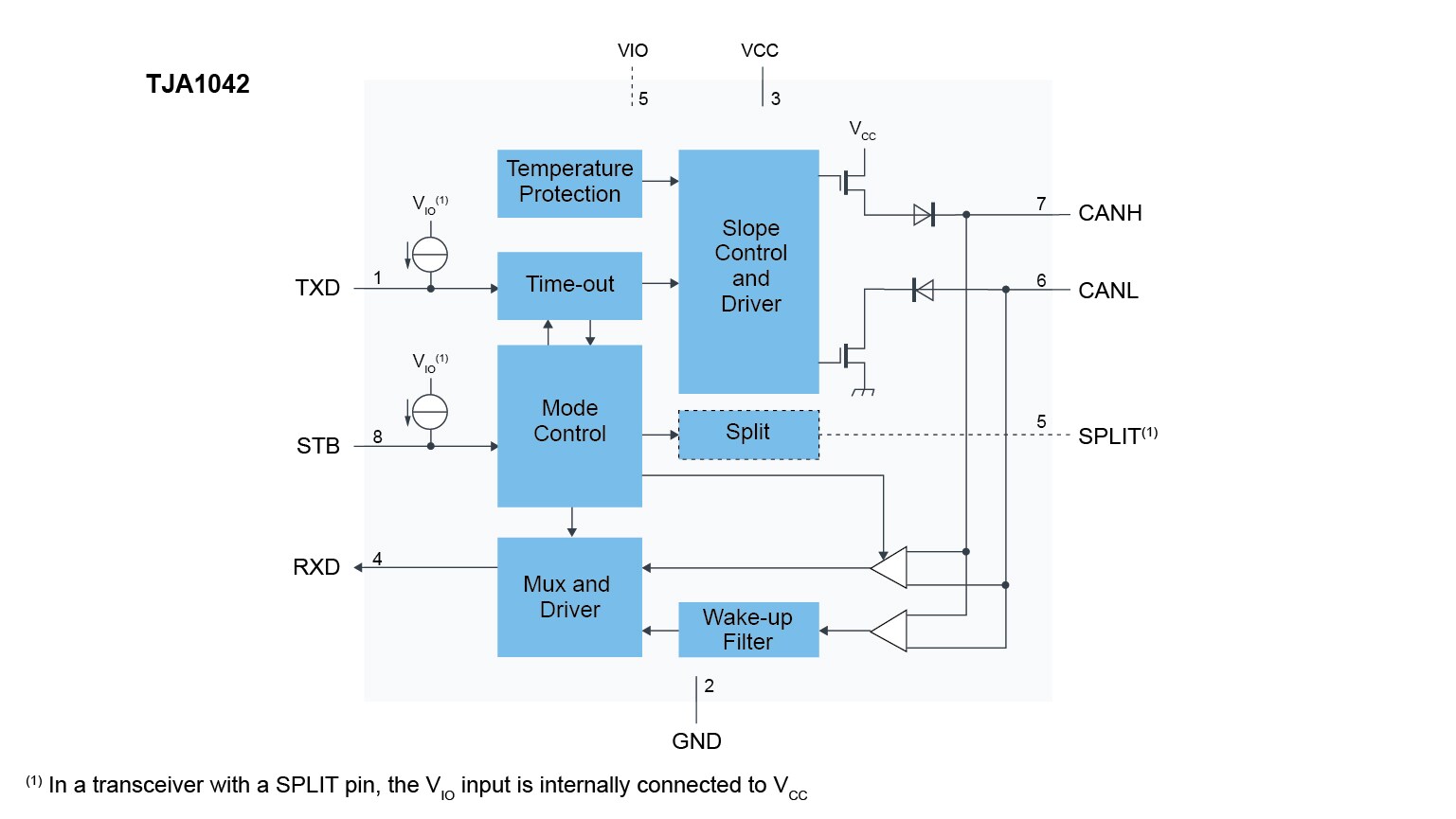

TJA1042框图

获取框图PDF

特性

通用特性

完全符合ISO 11898-2:2003和ISO 11898-5:2007标准
在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
适用于12V和24V系统
低电磁辐射（EME）和高抗电磁干扰（EMI）
TJA1042T/3和TJA1042TK/3上的VIO输入允许直接连接到3 V至5 V微控制器
TJA1042T上的SPLIT电压输出用于稳定隐性总线电平
提供SO8封装和无引脚HVSON8封装（3.0mm×3.0mm），提升了自动光学检测（AOI）能力
“深绿色”产品（无卤且符合有害物质限制(RoHS)指令）
获得AEC-Q100认证

可预测和故障安全行为

极低电流待机模式，并具有主机和总线唤醒功能
在所有电源条件下，功能行为均可预测
收发器会在断电（零负载）时脱离总线
发送数据（TXD）主导的超时功能
待机模式下总线主导的超时功能
引脚V_CC和V_IO提供欠压检测

保护

总线引脚具有较高的ESD处理能力（±8kV）
CAN引脚的高压稳健性（±58V）
在汽车应用环境下总线引脚具有瞬态保护
过热保护功能

产品长期供货计划

该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。TJA1042包含在15年产品长期供货计划中。

对比表

型号	新一代产品推荐
TJA1042T，112	TJA1044GT/1Z
TJA1042T，118	TJA1044GT/1Z
TJA1042T/1J	TJA1044GT/1Z
TJA1042T/3，112	TJA1044GT/3Z
TJA1042T/3，118	TJA1044GT/3Z
TJA1042T/3/1J	TJA1044GT/3Z
TJA1042T/3/CM，118	TJA1044GT/3Z
TJA1042T/CM，118	TJA1044GT/1Z
TJA1042TK/3，118	TJA1044GTK/3Z
TJA1042TK/3/1J	TJA1044GTK/3Z
