LIN迷你系统基础芯片
TJA1128 接收通知

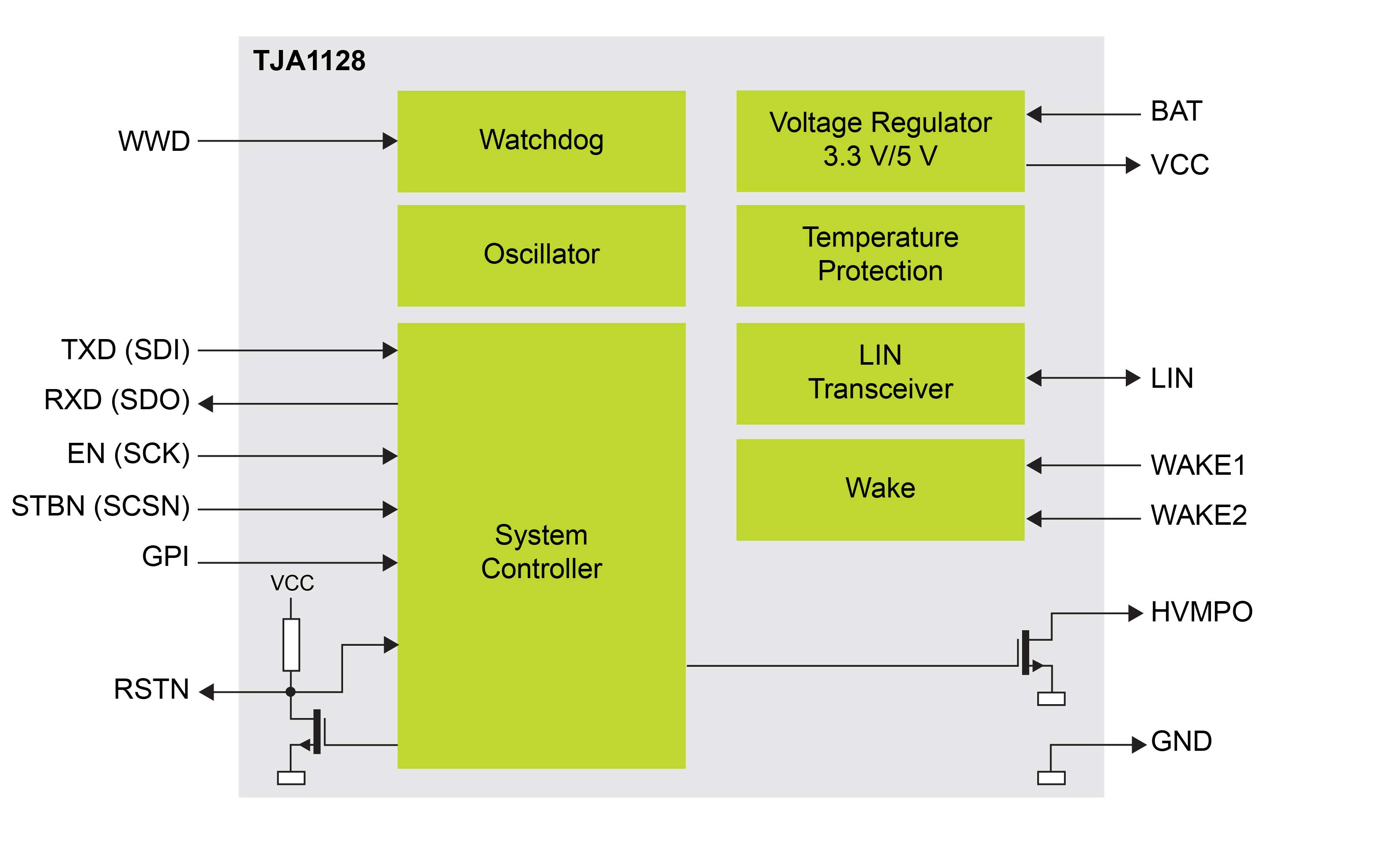

TJA1128是LIN迷你系统基础芯片(SBC)，具有LIN收发器、低压差稳压器(LDO)、窗口看门狗、两个WAKE输入、一个通用输入(GPI)和一个高压多用途(HVMPO)输出。
稳压器电流高达85 mA且提供3.3 V和5.0 V输出电压。TJA1128可在具有总线和本地唤醒功能的极低电流待机和睡眠模式下运行。
产品详情
功能
通用特性
- 电池工作电压范围：(3.3 V) 5.0 V至28 V
- 休眠和待机模式下极低的电流消耗
- 休眠模式 (稳压器关闭)：典型值为14 μA
- 待机模式 (稳压器打开)：典型值为22 μA
- 通过LIN引脚实现的远程唤醒能力
- 通过WAKE1和WAKE2引脚的本地唤醒
- 可配置的电平敏感唤醒检测
- 周期性采样唤醒检测选项，通过引脚同步偏置控制
- HVMPO
- 唤醒源识别
- 可配置的高压多用途输出(HVMPO)
- 偏置控制输出，适用于周期性唤醒
- 跛行模式输出
- 电池监控电路的偏置控制输出
- 通用输入(GPI)控制输出
- 在温度过高、看门狗服务失效、VCC欠压和RSTN短路的情况下提供跛行模式功能
- 过热关断
- 具有可变上电复位长度的双向复位引脚
LIN收发器/符合标准
- 符合ISO 17987-4:2016 (12 V LIN)标准
- 符合LIN 2.0、LIN 2.1、LIN 2.2和LIN 2.2A标准
- 符合SAE J2602-1标准
- K线兼容
- 波特率高达20 kBd
- LIN高速模式，具有快速LIN斜率以支持高波特率(> 20 kBd)
- 适用于LIN从应用的集成终端电阻
- TXD主导的超时功能
专为汽车应用而设计
- 符合AEC-Q100标准
- 负载突降脉冲保护高达43V
- 根据LIN总线引脚上的人体模型(HBM)，提供±8 kV静电放电(ESD)保护
- 根据BAT引脚、WAKE1引脚、WAKE2引脚提供±6 kV ESD保护，以及根据LIN总线引脚提供±8 kV ESD保护
- 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO 7637)
- LIN总线引脚具有电池和接地短路保护
封装

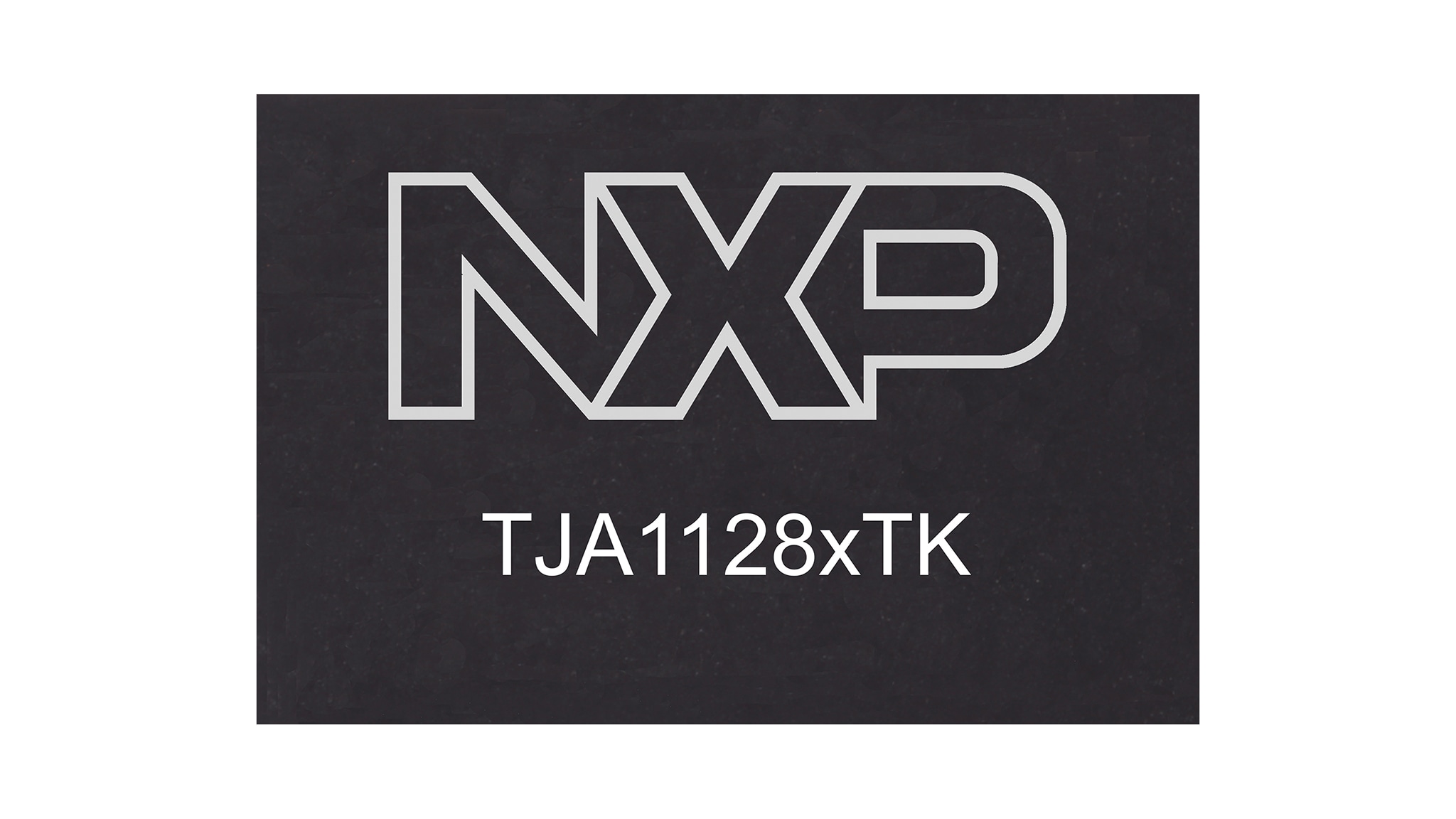

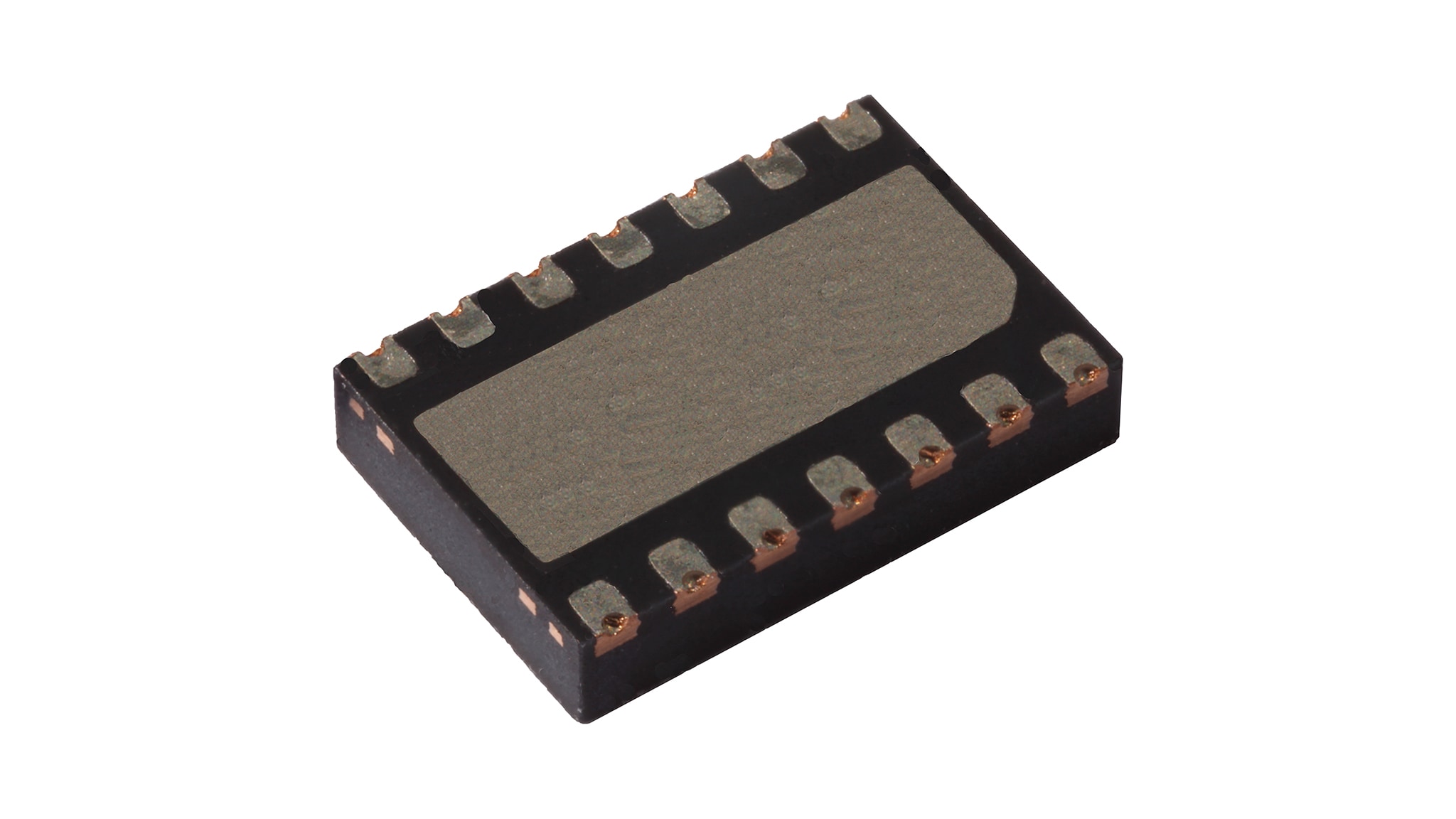

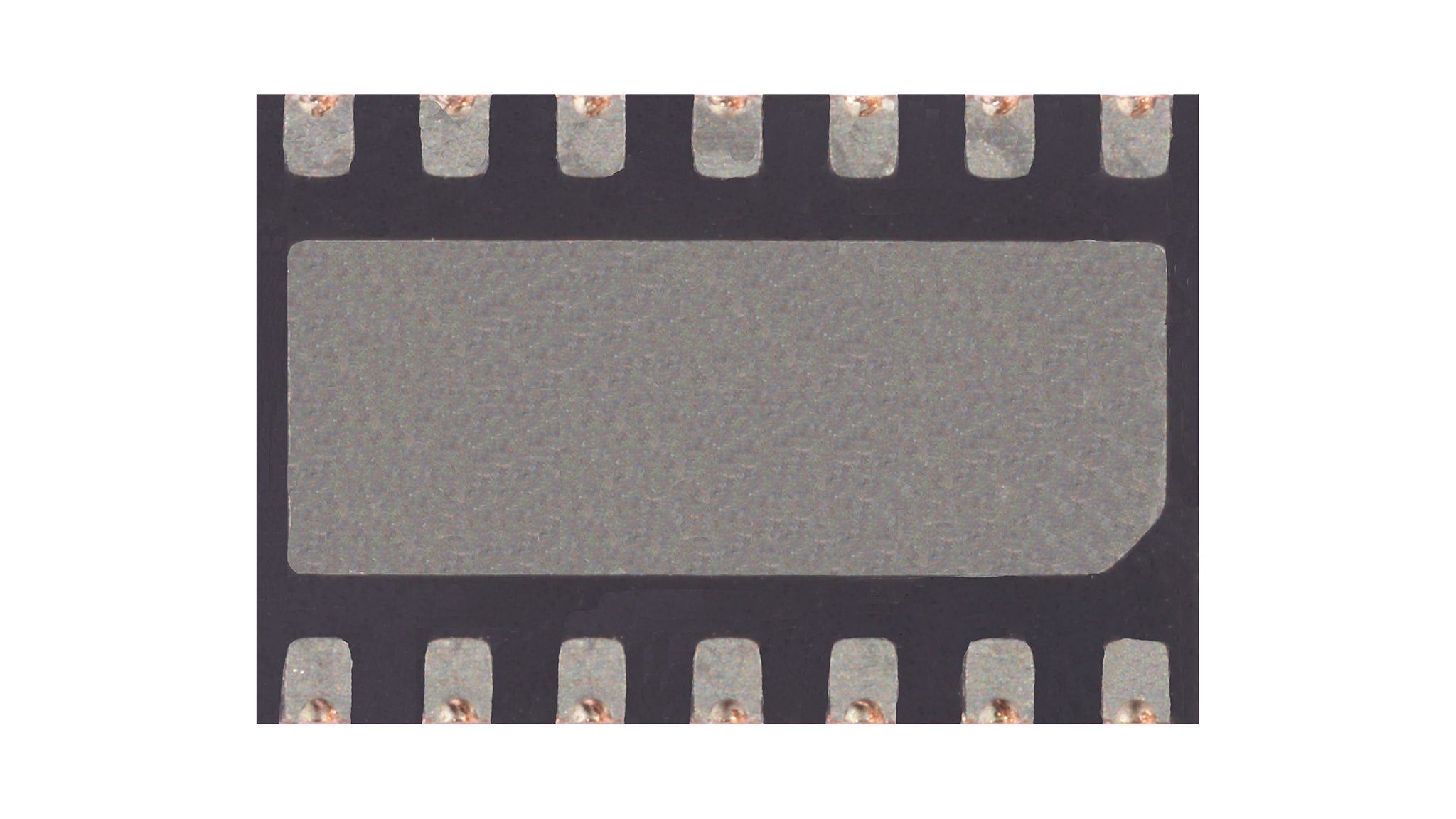

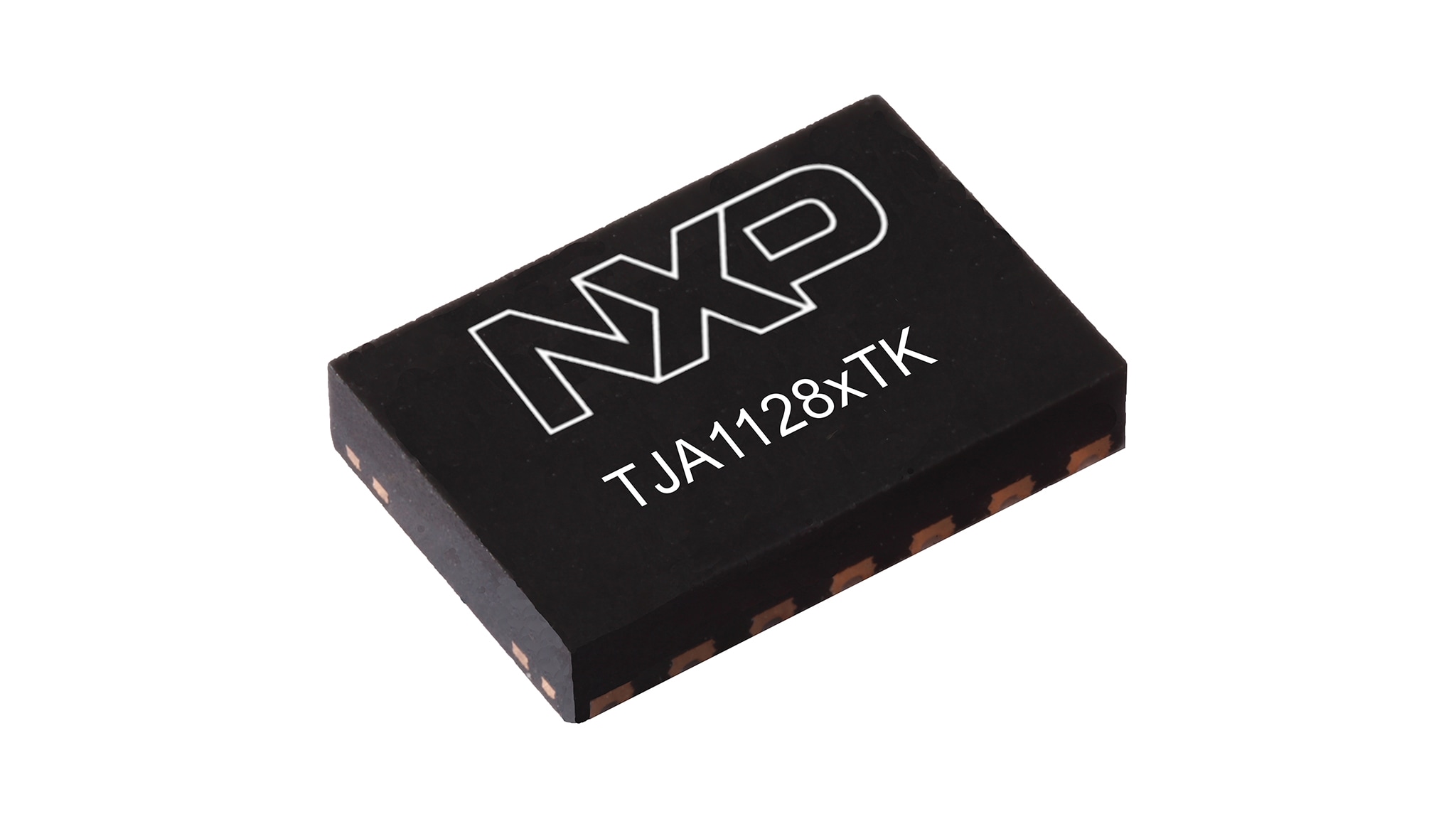

- 无引脚HVSON14封装 (3.0 mm x 4.5 mm)，支持增强的自动光学检测(AOI)功能和低热阻
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1128包含在15年产品长期供货计划中
TJA1128 LIN迷你SBC系列概述(型号)
TJA1128 LIN迷你SBC系列包含8个型号，如下表所示：
|
系列成员1 (型号) |
功能和选项 |
|||||||
|
基本功能 |
可选功能 |
|||||||
|
LIN收发器2 |
LDO |
GPI |
HVMPO2 |
唤醒 #1 2 |
唤醒 #2 2 |
看门狗 2 |
||
|
5V0 |
3V3 |
|||||||
|
TJA1128A |
|
85mA |
- |
|
|
|
- |
- |
|
TJA1128B |
|
- |
85mA |
|
|
|
- |
- |
|
TJA1128C |
|
85mA |
- |
|
|
|
|
- |
|
TJA1128D |
|
- |
85mA |
|
|
|
|
- |
|
TJA1128E |
|
85mA |
- |
|
|
|
- |
|
|
TJA1128F |
|
- |
85mA |
|
|
|
- |
|
|
TJA1128G |
|
85mA |
- |
|
|
|
|
|
|
TJA1128H |
|
- |
85mA |
|
|
|
|
|
1. 所有型号均使用支持自动光学检查(A.O.I.)的(无铅)HVSON14封装。
2. 通过行尾设备配置进行配置
