TJA1128 LIN迷你系统基础芯片评估板

TJA1128EVB
正常供应

滚动图片以放大

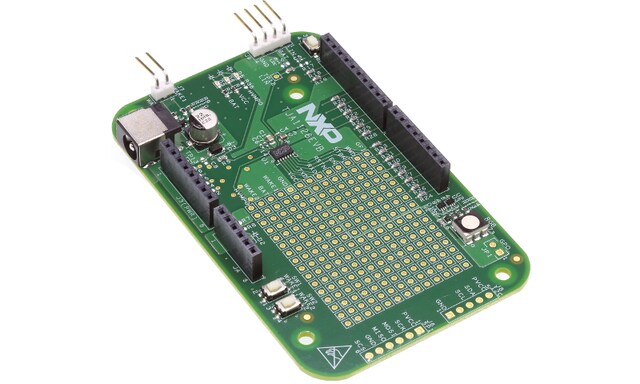

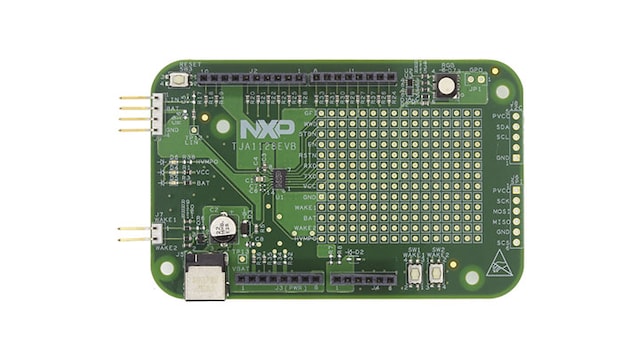

TJA1128EVB是TJA1128 LIN迷你系统基础芯片的评估板，作为硬件插件板(shield扩展板)，具有与Arduino® UNO引脚布局兼容的基于标准的规格，可实现各种微控制器开发板的快速原型设计。

为了便于LIN从器件原型设计，该评估板具有LIN收发器、低压差稳压器(LDO)、窗口看门狗和两个WAKE输入。微控制器电路板兼容以下各板：

  • S32K142EVB
  • S32K144EVB
  • DEVKIT-MPC5748G
  • FRDM-KEAZ128
  • 等等

支持的器件

接口

汽车LIN解决方案

  • TJA1128: LIN迷你系统基础芯片

特征

LIN迷你SBC TJA1128G

  • 低压差稳压器(5V)
  • 窗口看门狗和复位输入/输出
  • 2次WAKE输入
  • General-purpose input & high-voltage multipurpose output

数据连接

  • LIN连接器
  • WAKE接头
  • 兼容Arduino® UNO规格的扩展板
  • 轻松访问TJA1128G引脚

板载应用电路选项

  • WAKE1和WAKE2上的循环采样唤醒
  • WAKE1和WAKE2上的连续唤醒检测
  • 电池供电电压监视器

尺寸

  • 小规格
  • 客户应用领域

组件

  • WAKE接头
  • WAKE按钮
  • 复位按钮
  • LED电源指示灯
  • VCC LED指示灯
  • RGB LED

购买选项

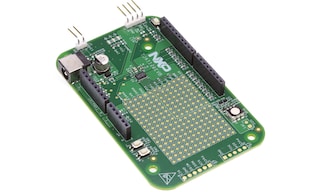

TJA1128EVB-Image

点击展开

TJA1128EVB
正常供应

Evaluation Board for TJA1128 LIN Mini System Basis Chip.

    $20.00 USD
    现货 :5

    正常情况下 1-2个工作日内发货
