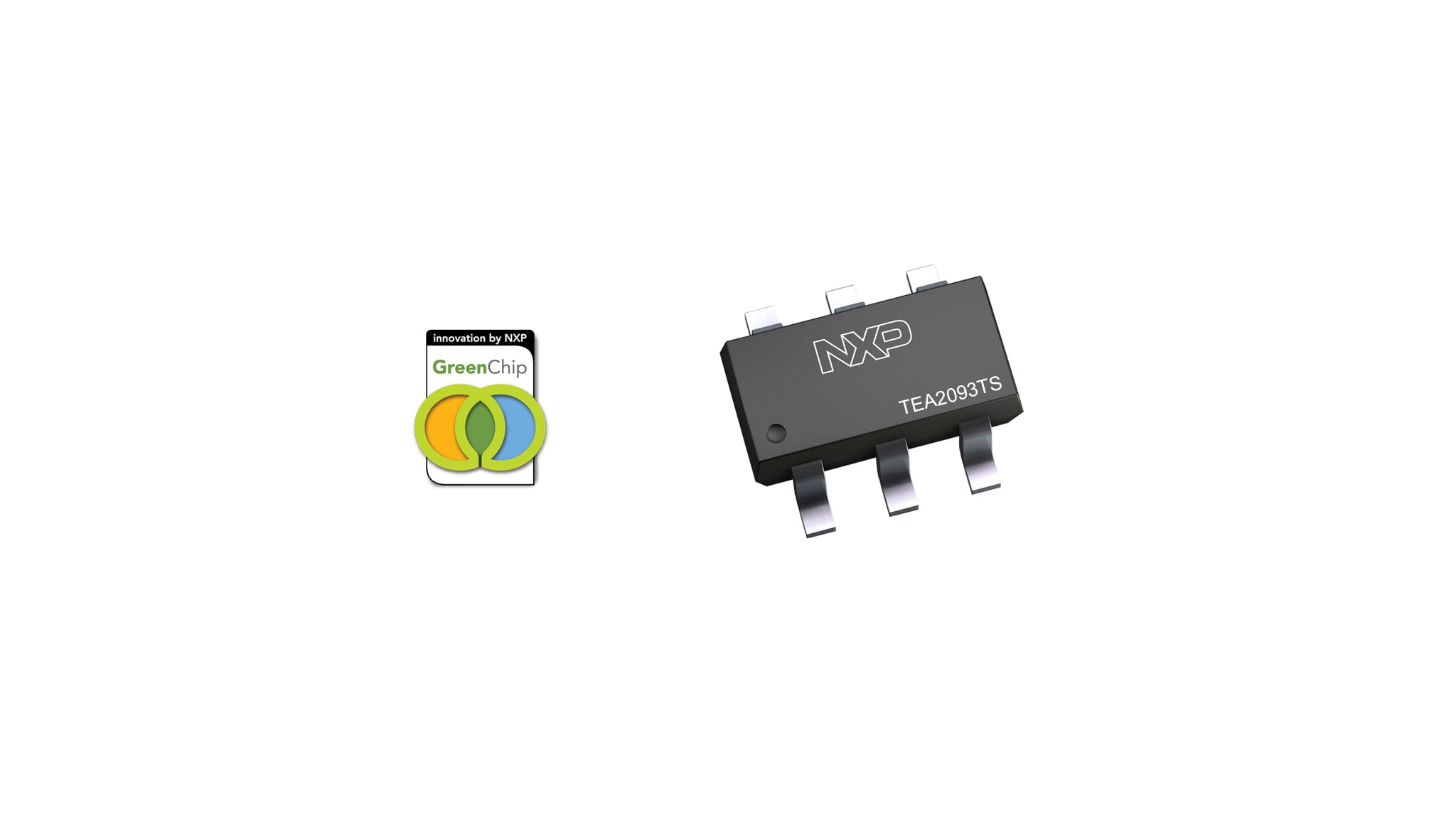

GreenChip同步整流器控制器
TEA2093TS是面向开关电源的新一代同步整流器(SR)控制器IC系列中的一员。它包括自适应栅极驱动，可在任何负载下实现较高效率。
该器件是一款专用控制器IC，可在非对称半桥返驰式和标准返驰式转换器的次级侧进行同步整流。它集成了感测级和驱动器级，可驱动SR MOSFET，而SR MOSFET对次级变压器绕组的输出进行整流。
TEA2093可以为低输出电压的电池充电应用或高边整流应用生成自己的电源电压。TEA2093TS采用硅绝缘(SOI)工艺制成。
产品详情
功能
通用特性
- 为低输出电压的电池充电应用或高边整流应用生成电源电压
- 采用硅绝缘(SOI)工艺
效率特性
- 自适应栅极驱动，可在任何负载下实现较高效率
- 空载运行时的典型电源电流低于200μA
应用特性
- 在低至0V的宽输出电压范围内运行
- 漏极感应引脚，能够处理高达120 V的输入电压
- 低输出电压运行时的自动供电
- 高边整流时的自动供电，无需使用辅助绕组
- 采用标准和逻辑级SR MOSFET来运行
- 支持USB BC、USB PD和Quick Charge应用
- TSOP6封装
控制特性
- 自适应栅极驱动，可在导通结束时快速关断
- 欠压锁定(UVLO)，带有有源栅极下拉
