MCX W23：集成Arm® Cortex® M33 TrustZone®的BLE超低功耗解决方案，专为物联网而打造
MCX W23为物联网应用提供连接解决方案。MCX W23是一款高集成度的单芯片Bluetooth® Low Energy 5.3无线收发器，配备嵌入式微控制器及闪存，具备超低功耗特性。
由于集成了超低功耗无线模块和闪存，MCX W23能够延长电池寿命，是一款经济高效的解决方案，特别适合需要小尺寸的应用场景，例如体戴式/电池供电的传感器和执行器。
通过集成的DCDC转换器，MCX W23可灵活支持多种电池供电选项，包括升压与降压运行模式。
在设计之初即融入先进安全机制，MCX W23是Edgelock Assurance保障计划的一部分，具备SESIP 2级/PSA 2级认证。
MCX W23现已推出，并配套提供相关文档、软件和板等支持工具。如需了解更多信息和样品供货情况，请联系支持人员或当地销售代表 。
产品详情
特性
应用处理器
- Arm® Cortex®–M33F
- 带有TrustZone®，运行频率高达32MHz
- MCX W236: 1 MB Flash and 128 KB RAM
- MCX W235: 512 KB Flash and 96 KB RAM
- 256KB ROM
- 16KB数据RAM和512字节序列器RAM
启动模式
- 从闪存自主启动
- 在系统编程(ISP)
- 安全引导加载程序
基本信息
- WLCSP封装：<6.56mm2，带37个凸点
- QFN封装：5mmx5mm，带40个引脚
- 外部无源组件少
- 工作温度范围：-40°C至+85°C
接口
- 3个FlexComm接口。每个Flexcomm接口可通过软件选择作为USART、SPI或I²C接口。
- 带XIP特性的SPIFI，最多可使用4条数据线来接入片外SPI/DSPI/QSPI闪存
- 高达23个通用IO
电源模式
- MCXW23xB
- 使用集成降压DC-DC转换器支持3V电池的高压供电模式(HV_SM)
- 支持PMIC的外部稳压电源模式(XR_SM)(绕过集成DC-DC转换器)
- MCXW23xA
- 使用集成升压DC-DC转换器支持1.5V电池的低压供电模式(LV_SM)
射频
- 支持Bluetooth Low Energy 5.3的2.4GHz射频收发器
- BLE 2Mbps时的灵敏度为−94dBm
- BLE 1Mbps时的灵敏度为−97dBm
- BLE 500kbps时的灵敏度为−100dBm
- BLE 125kbps时的灵敏度为−102dBm
- 灵活的射频发射器电平可配置：
- TX模式1(TXM1)：当VDD_RF超过1.1V时，范围从-31dBm到+2dBm
- TX模式2(TXM2)：当VDD_RF超过1.7V时，范围从-28dBm到+6dBm
信息安全
- AES-256加密/解密引擎，带有PUF密钥
- 安全哈希算法(SHA1和SHA2-256)
- PUF硅指纹
- PRINCE加密模块
- 安全通用IO
- 真随机数生成器(TRNG)符合NIST SP 800-90B和NIST SP 800-22标准
定时器
- 32位实时时钟(RTC)，以1秒分辨率在始终开启的电源域内运行
- RTC中还有一个定时器，可用于唤醒所有低功耗模式，具有1ms分辨率
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。
MCUXpresso Developer Experience (MCUXpresso开发人员体验)
- MCUXpresso生态合作体系支持
- 通过MCUXpresso插件支持VSCODE
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件(SDK)连接协议栈和示例可通过github获得
相关产品
MCX W71x安全的超低功耗MCU，适用于Matter、Thread、Zigbee和BLE协议
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
1-10 / 11 文件
紧凑列表
勘误表 (1)
-
Errata for MCX W236xUIK[ES_MCXW236XUIK]
参考手册 (1)
-
MCX W23 Reference Manual[MCXW23RM]
应用笔记 (5)
数据手册 (1)
-
MCX W23 Data Sheet[MCXW23]
用户手册 (1)
-
FRDM-MCXW23 Board User Manual[UM12359]
用户指南 (1)
-
MCX W23 Hardware Design Guide[UG10233]
简介 (1)
设计资源
硬件
快速参考恩智浦
板类型.
4 硬件
-

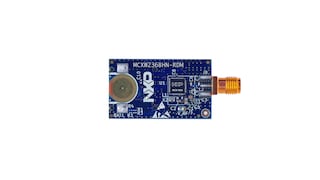

评估板和开发板MCXW236BHN-RDM无线模块
试生产 -
评估板和开发板MCX W23无线MCU的FRDM开发板
正常供应 -
评估板和开发板MCXW23 EVK开发套件
试生产 -
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

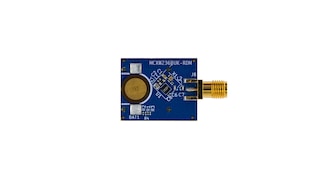

评估板和开发板MCXW236BUK-RDM无线模块
