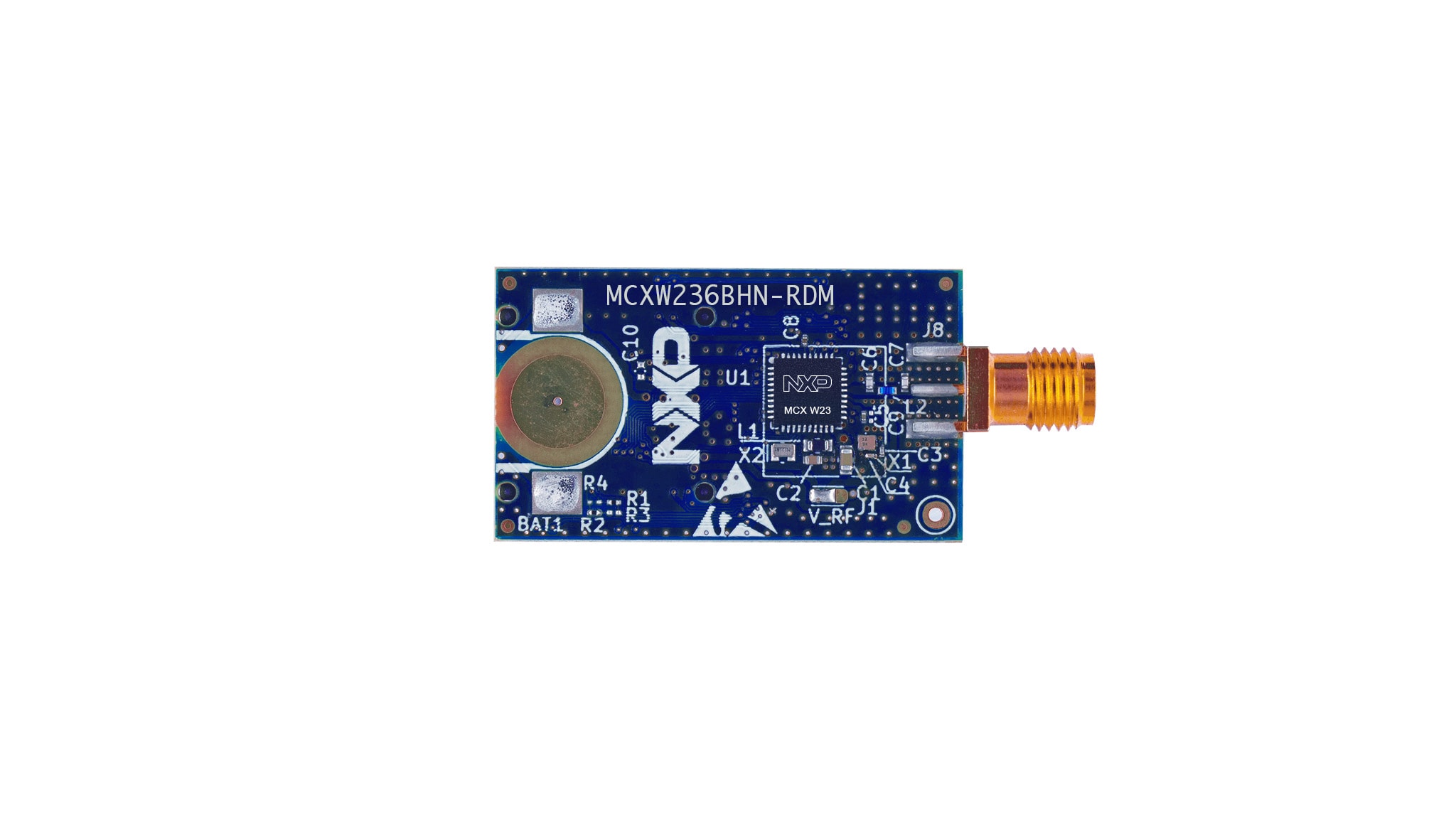

MCXW236BHN-RDM无线模块
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
MCXW236BHN-RDM是一款高度可配置、低功耗且成本效益高的评估和开发板，用于MCXW236BHN器件的应用原型制作和演示。MCXW236BHN是一款高集成度的单芯片Bluetooth low Energy 5.3无线收发器，内置微控制器和闪存，面向物联网应用。
产品详情
支持的器件
处理器和微控制器
MCX W系列微控制器
- MCX-W23: MCX W23：集成Arm® Cortex® M33 TrustZone®的BLE超低功耗解决方案，专为物联网而打造
特性
主要特性
- 恩智浦超低功耗MCXW236BHN无线MCU，支持低功耗蓝牙
- 完全符合Bluetooth 5.3 Low Energy
- 32MHz参考振荡器，用于射频操作
- 32.768kHz参考振荡器，用于低功耗操作
具有小规格、低成本射频节点的参考设计
- 单端输入/输出端口
- 外部元件数量较少
- SMA连接器的最大输出功率可达+6dBm
可选电源
- 通过焊接跳线完成配置
- DC/DC转换器
- MCXW236BHN：具备降压能力，可在3.0V电池电压下工作
灵活的射频发射器电平配置
- TX模式1 (TXM1)：当VDD_RF超过1.1V时，范围从-31dBm到+2dBm (默认配置模式)
- TX模式2 (TXM2)：当VDD_RF超过1.7V时，范围从-28dBm到+6dBm
封装
- MCXW236BHN-RDM采用HVQFN40封装
- PCB标记：MCXW236BHN-RDM
- 两层PCB，仅带TH过孔
- PCB颜色：蓝色
